Система термостатирования растворов

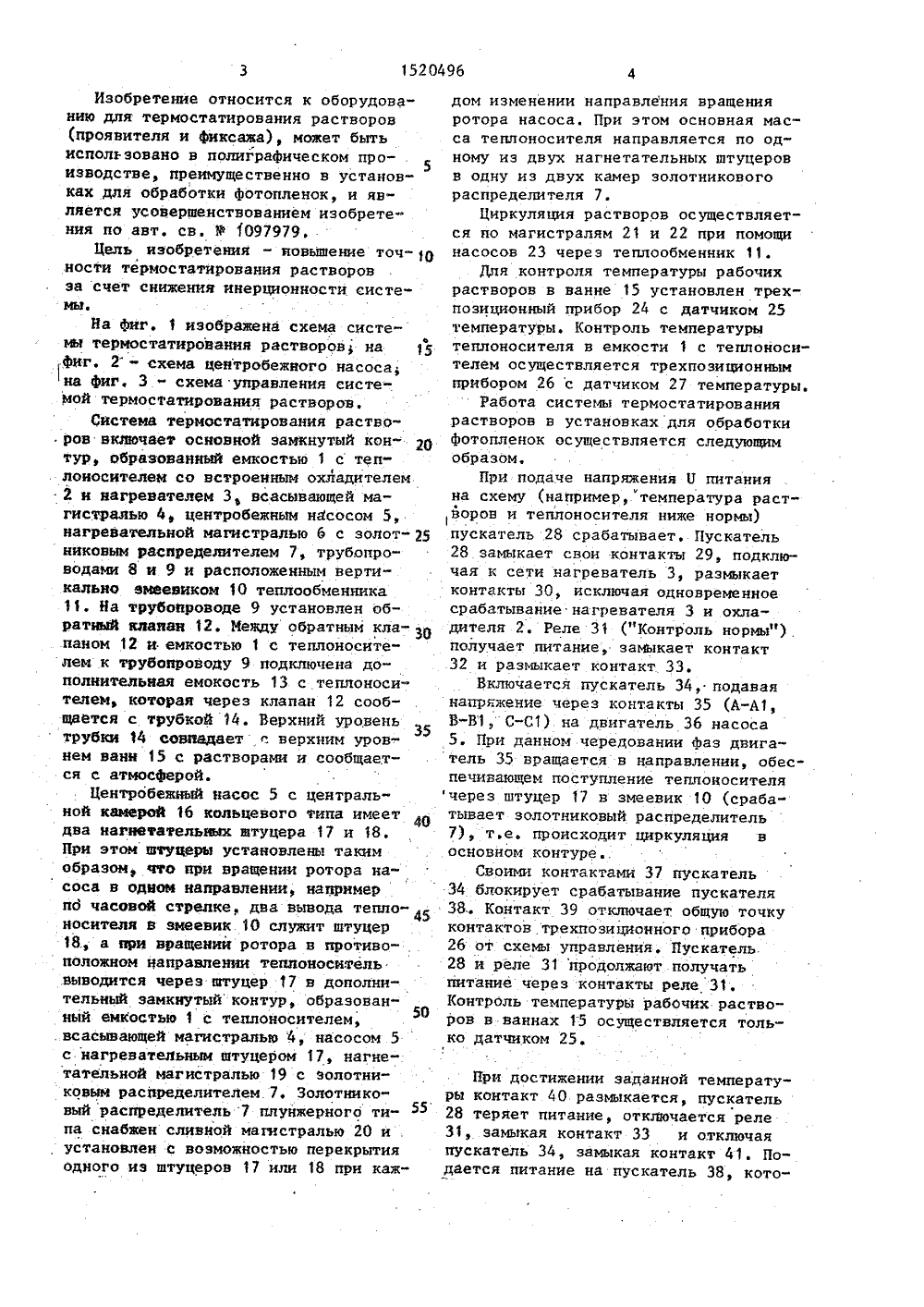

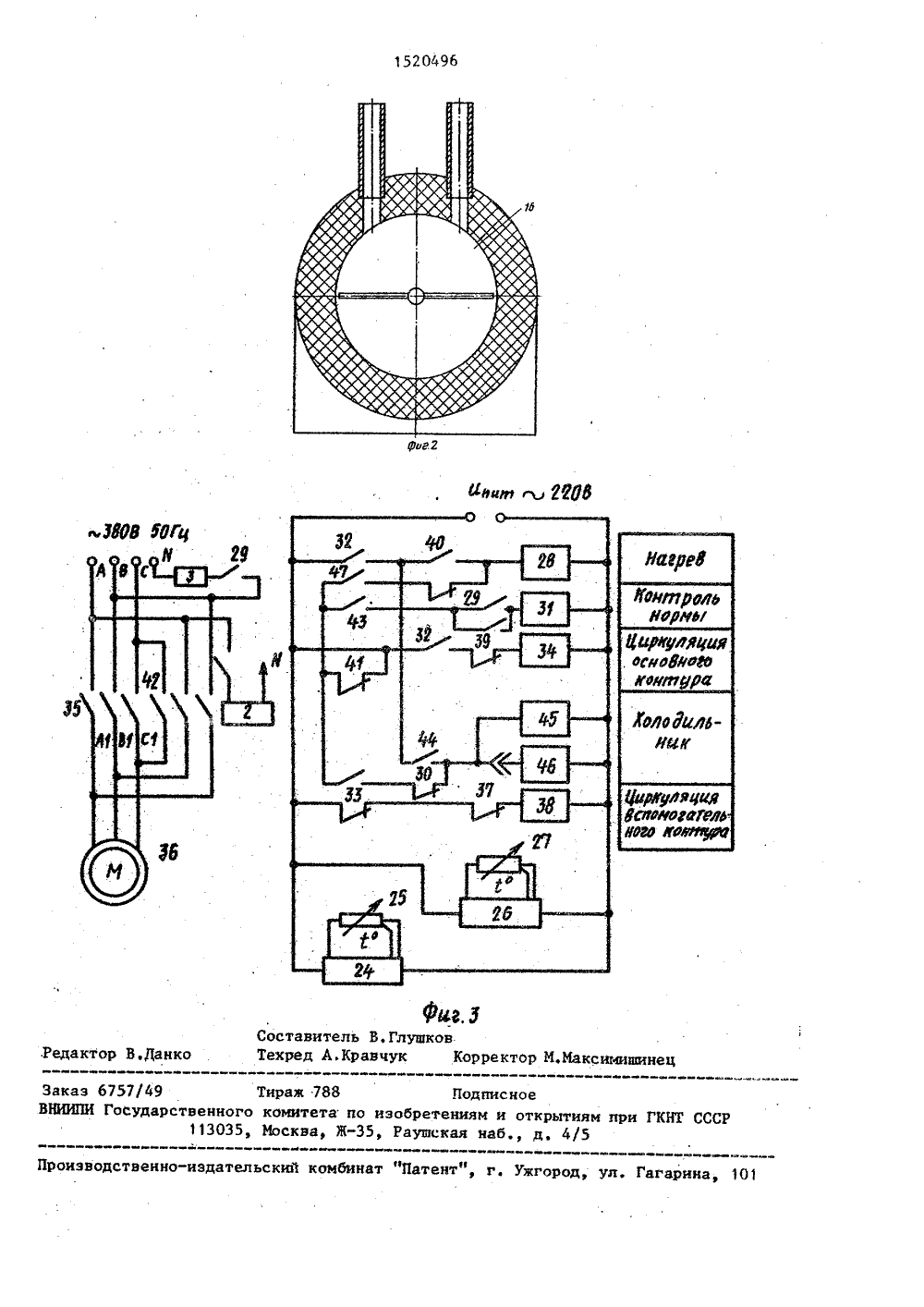

Изобретение относится к оборудованию для термостатирования растворов (проявителя и Фиксажа), может быть использовано в полиграфическом про- .изводстве, преимущественно в установках для обработки Фотопленок, и является усовершенствованием изобретения по авт. св. У 1097979,Цель изобретения - повышение точности хермостатирования растворовэа счет снижения инерционности. систе"мнеНа Фиг. 1 изображена схема системы териостатирования растворов на фиг. 2 " схема центробежного насоса; на фиг, 3 - схема управления системой термостатирования растворов,Система термостатирования растворов вкаочвет основной замкнутый контур, образованный емкостью 1 с теп. лоносителем со встроенным охладителем 2 и нагревателем 3 всасывающей магистралью 4, центробежным насосом 5,нагреванльной магистралью 6 с золотниковым распределителем 7, трубопроводами 8 и 9 и расположенным верти" кальво змеевиком 10 теплообмевника 11, На трубопроводе 9 установлен обратный хлапвв 12. Между обратным кла паном 12 и емкостью 1 с теплоносителем к трубопроводу 9 подключена дополнительная емокость 13 с теплоноси- телеМ, которая через клапан 12 сообщается с трубкой 14. Верхний уровень трубки 14 совпадает с верхним уровнем вани 15 с растворами и сообщается с атмос 4 мрой.Центробежный насос 5 с центральной камерой 16 кольцевого типа имеет два нагнеэательвых щтуцера 17 и 18.При этом штущ.ры установлены таким образом что при вращении ротора насоса в одном направлении, например по часовой страпке, два вывода теплоносителя в змеевик 10 служит штуцер 18., а ври вращении ротора в противо- .положном направлении теплоноситель выводится через штуцер 17 в дополнительный замкнутый контур, образован" вый емкостью 1 с теплоносителем, всасывающей магистралью 4, насосом 5 с нагревательным щтуцером 17, нагнетательной магистралью 19 с золотниковым распределителем. 7. Золотниковый распределитель 7 плунжерного типа снабжен сливной магистралью 20 и .установлен с воэможностью перекрытия одного иэ штуцеров 17 или 18 при каждом изменении направления вращения ротора насоса. При этом основная мас" са теплоносителя направляется по одному из двух вагнетательных штуцеров в одну из двух камер золотвикового распределителя 7.Циркуляция растворов осуществляется по магистралям 21 и 22 при помощи насосов 23 через теплообменник 11.Для контроля температуры рабочих растворов в ванне 15 установлен трех- позиционный прибор 24 с датчиком 25 температуры, Контроль температуры тенловосителя в емкости 1 с теппоносителем осуществляется трехпозиционным прибором 26 с датчиком 27 температуры.Работа системы термостатирования растворов в установках для обработки Фотопленок осуществляется следующим образом,При подаче напряжения В питания ва схему (например,температура растворов и теплоносителя ниже нормы) пускатель 28 срабатывает, Пускатель 28 замыкает свои контакты 29, подключая к сети нагреватель 3, размыкает контакты 30, исключая одновременное срабатывание нагревателя 3 и охладителя 2. Реле 31 ("Контроль нормы"). получает питание, замыкает контакт 32 и размыкает контакт ЗЗ.Включается пускатель 34, подавая напряжение через контакты 35 (А-А 1 В-В 1, С-С 1) на двигатель 36 насоса 5. При данном чередовании Фаз двигатель 35 вращается в направлении, обеспечивающем поступление теплоносителя через штуцер 17 в змеевик 10 (срабатывает золотниковый распределитель 7), т.е. происходит циркуляция в основном контуреСвоими контактами 37 пускатель 34 блокирует срабатывание пускателя 38. Контакт 39 отключает. общую точку контактов трехпозициоиного прибора 26 от схемы управления. Пускатель 28 в реле 31 продолжают получать питание через контакты реле 31. Контроль температуры рабочих растворов в ваннах 1-5 осуществляется только датчиком 25. Нри достижении заданной температуры контакт 40 размыкается, пускатель 28 теряет питание, отключается реле 31, замыкая контакт 33 и отключая пускатель 34, замыкая контакт 41. Подается питание на пускатель 38, который своими контактами 42 (А-А 1, В-В 1,С-С 1) реверсирует двигатель 36,Давление воды на выходе штуцеров17 и 18 меняется, эолотниковый распределитель 7 автоматически перекрывает штуцер 18 и поток теплоносителянаправляется по дополнительному контуру, Одновременно змеевик 10 оказывается связаннымс трубопроводом 14, 1 Осообщающимся с атмосферой и сливноймагистралью 20 эолотникового распределителя 7, благодаря чему теплоноситель (вода) сливается из змеевика1 О, исключая тем самым перегрев раст 15воров. Обратный клапан 12 препятствует поступлению воды в змеевик Оиэ ванны промывки 13.При этом включается датчик 27,находящийся в теплоносителе и настроенный на ту же температуру, что идатчик 25 температуры растворов, Контакт 41 пускателя 34 подает питаниена общую точку контактов трехпозициэнного прибора 26. При отклонении 25температуры оборотной воды от установленной трехпозиционный прибор даеткоманду на включение либо нагрева,либо охлаждения теплоносителя, Еслиже температура теплоносителя равна 30заданной, замкнут контакт 43 (1 Норма"), нагреватель и охладитель неработают. В таком состоянии схемы призамыкании одного из контактов 40или 44 срабатывает соответственнопускатель 28 или реле 45 (электромагнит 46). Соответственно включается нагреватель или охладитель.Электромагнит 46 позволяет подключитьвместо холодильника сеть водоснабжения (при достаточно низкой температу.ре водопроводной воды).1Псукатель 34 подает питание надвигатель 36 в прямой последовательности фаз, и начинается циркуляцияв основном контуре. Питание на общуюточку контактов трехпозиционногоприбора 24 подается через контакт32 реле 31, а контакт 33 отключаетобщую точку контактов трехпозиционного прибора 26. При достижении заданного значения температуры процесс повторяется. При повторном включении циркуляции теплоносителя в основной контур объем его пополняется из ванны 13 по магистрали 16 на величину объема слившегося теплоносителя из эмеевика 10.В случае, если в процессе контроля температуры замкнут контакт 47, при замыкании контакта на пускатель 28 поступает питание, и схема переходит к режиму работы по основному замкнутому контуру при ведущей роли прибора 24, как было описано. То же происходит призамкнутом контакте 48 и последующем замыкании контактов 44. В этом случае включается реле 45 и реле 46, реле 31 подключает пускатель 34, циркуляция в основном контуре происходит при работе холодильникаТаким образом, схема работает при приоритете трехпозиционного прибора 24, циркуляция в основном контуре включается либо при заданной температуре теплоносителя либо при совпаде,нии "задания" грехпозицнонного прибора 24 и режима термостатированияИ теплоносителя. Это исключает встреч- нуР беэ пауз работу нагревателя и охладителя и уменьаает отклонение тем" пературы 1 аетвора.Формула и.зобретенияСистема термостатирования растворов по авт. св. В 1097979, о т л ич а ю щ а я с я тем, что, с целью повышения точности системы, она анабжена трубкой и дополнительной емкос" тью, заполненной теплоносителем, установленной на оси на одном уровне с ваннами заполненньвею раствором, и сообщающейся через обратный клапан, установленный в контуре циркуляции теплоносителя на трубопроводе, соединяющем змеевик и емкость с темлоноси .телем, с трубкой, выведенной на верхний уровень ванн с раствором и соединенной с атмосферой, причем золотниковый распределитель снабжен сливной магистралью, а змеевик установлен в тенлообменнике вертикалдно:.симишин ГКНТ оизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 Заказ 6757/49ВНИИПИ Государственно11303 Тираж 788 Под комитета по изобретения Иосква, Б"35, Раушская писное и открытиям пр 6 д, 4/5
