Способ прогнозирования типа флюидонасыщения геологического разреза

Номер патента: 1509764

Авторы: Бажан, Восковский, Зуев, Калугин, Смирнов, Тюрин

ZIP архив

Текст

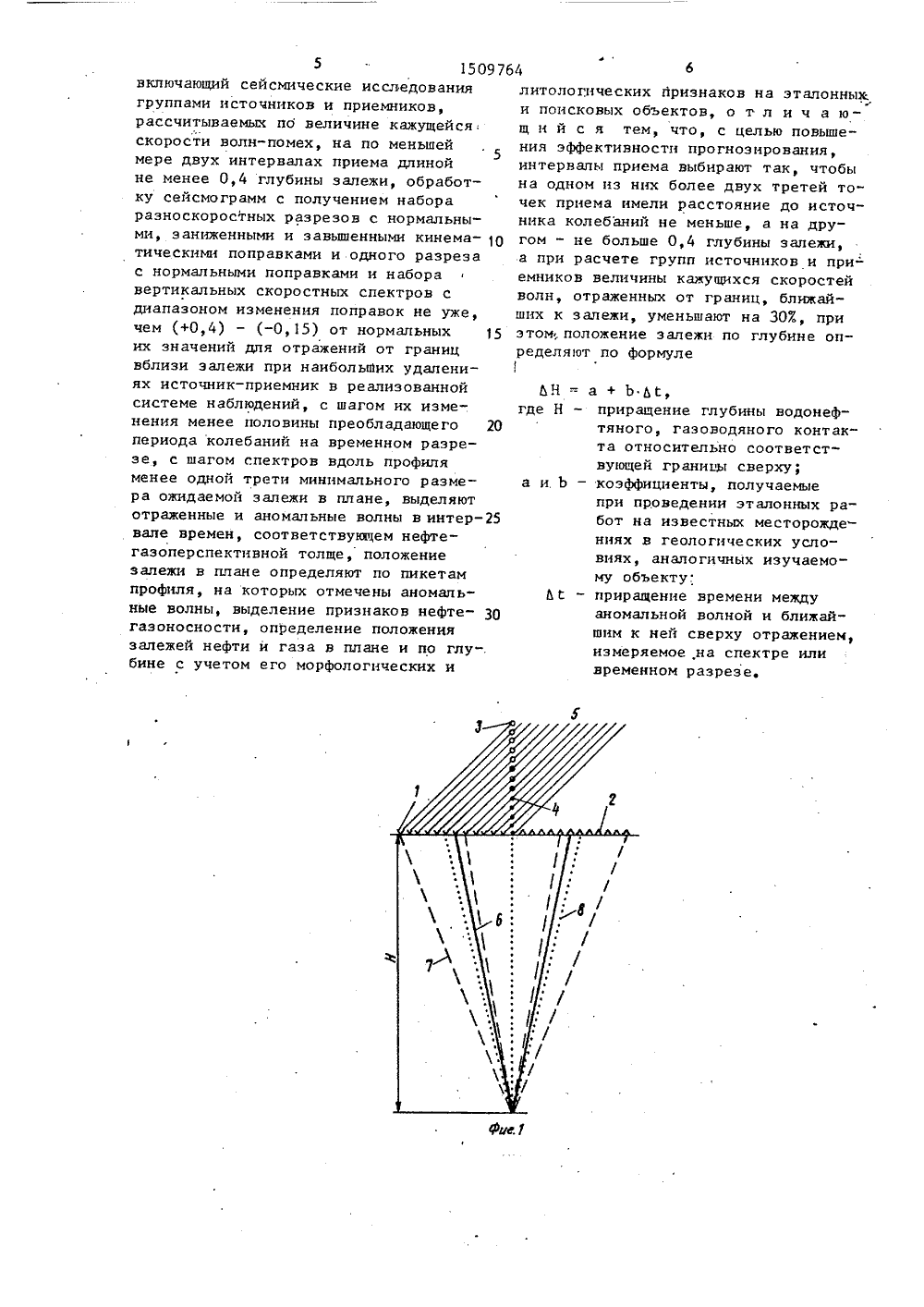

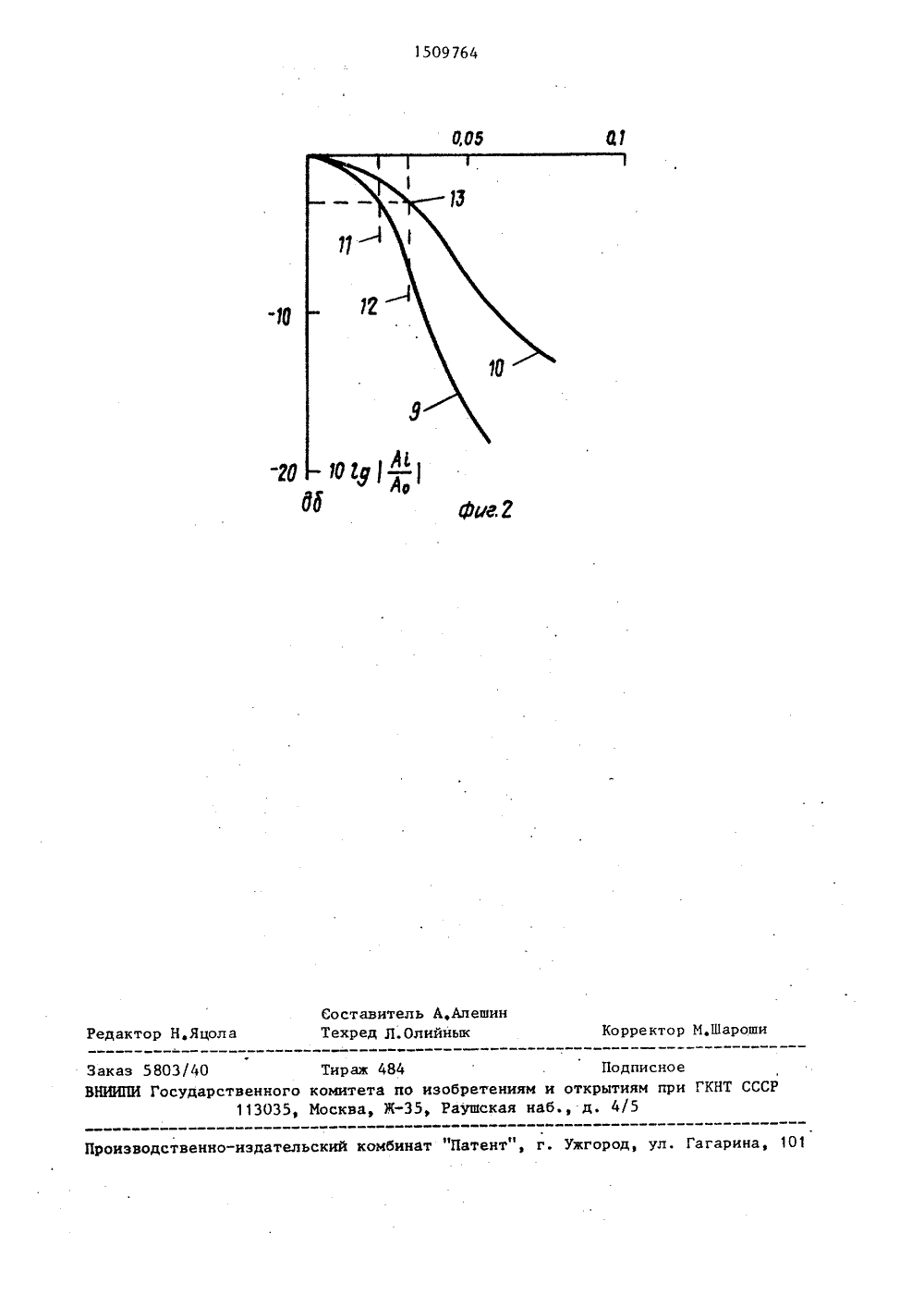

,М,Тюрин ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Производственно-геологическое объединение по геофизическим работам "Узбекгеофизика"(56) Авторское свидетельство СССР У 972452, кл. С 01 Ч 11/00, 1981Авторское свидетельство СССР У 1300388, кл. С 01 Ч 1/00, 1986(54) СПОСОБ ПРОГНОЗИРОВАНИЯ ТИПА ФЛОИДОНАСЫЩЕНИЯ ГЕОЛОГИЧЕСКОГО РАЗРЕЗА(57) Изобретение относится к сейсмической разведке, применяемой при поисках и разведке нефтяных и газовых месторождений. Цель изобретения - поИзобретение относится к сейсморазведке, предназначено для прогнозирования залежей нефти и газа на объекте,определения прогнозного контура ужевыявленных залежей до бурения разведочных скважин и для уточнения контуров залежей в процессе разведки,Цель изобретения - повышение эффективности прогнозирования,На фиг. 1 изображена схема лучей,точек приема и возбуждения; на фиг.2 характеристики интерференционных систем,На фиг, 1 и 2 приняты следукеиеообозначения: пункт 1 взрыва, пункт 2приема, сейсмотрасса 3, принадлежащая вышение э ективности прогнозирования, На эталонном и поисковых объектах выполняют сейсмические исследования способом общей глубинной точкиотражения, Прием ведут на двух илиболее интервалах, обеспечивая прослеживание отраженных и аномальных волниндикаторов залежей. Обработку ведутс получением вертикальных скоростныхспектров и разноскоростных разрезов,Выделяют аномальные волны, Положениезалежи в плане на поисковом объекте,определяют по пикетам, где отмеченыаномальные волны, а по глубине - поформуле ДНа + Ь Д , где Д Н - разница глубин залежи и ближайшей сверху Яотражающей границы, Д- разница времени прихода аномальной и отражающейволн, коэффициенты а и Ь определяютзаранее по материалам, полученным наэталонном объекте. 2 ил,дальнему интервалу приема, сеисмотрасса 4 для ближнего интервала, корреляционные ходы 5 или сейсмограммы общей точки возбуждения, сейсмический луч 6, у которого расстояние источник - приемник равно 0,4 глубины залежи, сейсмические лучи 7 для крайних точек ближнего интервала приема, лучи 8 дальнего интервала, характеристика 9 интерференционной системы, пропускакщая отраженную волну, ха-. рактеристика 1 О, пропускающая отраженную и аномальную волны, положение 11 аномальной волны относительно характеристик, положении 12 отраженной волны, допустимый для полезных1 О 15 20 25 30 35 40 45 50 55 волн уровень 13 ослабления, Д х -шаг между элементами в интерференционной системе вдоль профиля, Ч " кажущаяся скорость, Т - период колебаний, Ао - амплитуда волны с бесконечной кажущейся скоростью на выходеинтерференционной системы, А - ам- аплитуда волн с различными конечнымикажущимися .скоростями на выходе системы,Способ реализуется в следующейпоследовательности,До начала работ на поисковыхобъектах выполняют сейсмические исследования на эталонном объекте, Заэталон выбирают месторождение, изученное бурением, аналогичное по своему строению тем объектам, которыепредполагается обнаружить в данномрегионе. В двух точках, где скважинами вскрыта залежь с различнымизначениями ДН, измеряют Д 1 по временным разрезам или скоростным спектрам, Решают уравнение д Н = а+Ь Мотносительно а и Ьа Сейсморазведкавыполняется так же, как и на поисковых объектах,На поисковых объектах выполняютсейсморазведку способом общей точкиотражения, при этом прием ведут надвух или более интервалах длиной покаждому из Флангов системы наблюдений не менее 0,4 от предполагаемойглубины залежи, так, чтобы на одномиз них более двух третей точек приема имели расстояние до источникаколебаний не меньше, а на другом -не больше 0,4 глубины залежи; группыисточников-приемников и систему наблюдений реализуют так: кажущиесяскорости отражений от границ вблизизалежи, взятые на максимальном вреализуемой системе удаления источник-приемник, занижают на 307., затемвносят поправки за ожидаемый наклонграниц и перепады рельефа на базегрупп, полученные величины принимаютза граничные со стороны низких скоростей, подлежащие пропусканию,С использованием данных ВСП, имеющихся в регионе, данных каротажаскважин и сейсмограмм на эталонномобъекте, сейсмограмм - на поисковомобъекте, строят слоистую модель сре ды, решают прямую кинематическую задачу получают теоретические значения эффективных скоростей, принимаютих за нулевые приближения при обработке. В процессе коррекции кинематических поправок уточняют распределение скоростей в плоскости разреза,сохраняя основные элементы рельефатеоретической скоростной кривой, илишь перемещая ее параллельно самойсебе. Такое распределение скоростейв плоскости разреза принимают занормальное, рассчитывают соответствующие ему нормальные кинематическиепоправки,В результате обработки получаютвременные разрезы и вертикальныескоростные спектры с завышенными,нормальными и заниженными кинематическими поправками, Диапазон изменения поправок не должен быть уже чем(+0,4) - (-0,15) от нормальных ихзначений для отражения ближайшегосверху к аномальной волне при наибольшем в реализованной системе удале-.ния источник-приеМник, а шаг - небольше одной трети преобладающегопериода колебаний на разрезе, Спектры вдоль профиля получают не реже,чем через одну треть минимальногоожидаемого размера поискового объекта, В интервале времени, соответствуннцем нефтегазоперспективным отложениям, выделяют отраженные и низкоскоростные волны, В качестве аномальных оставляют лишь те из низкоскоростных, которые либо ярче проявились, либо появились на разрезах испектрах по дальнему интервалу приема и исчезли, либо ослабли на материалах по ближнему интервалу,Положение залежи в плане определяют по пикетам. профиля, где отмечены аномальные волны, при этом учитывают морфологические и литологические признаки ловушки. Определяют глубину отражающей границы ближайшей кзалежи сверху традиционным способом,Разницу в глубинах залежи и ближайшей сверху границы вычисляют по формуле Д Н = а + ЬД , при этом Д снимают с временных разрезов и скоростных спектров, используют а и Ь, полученные на эталонном объекте,Положительный эффект предлагаемого способа заключается в учете особенностей волнового поля, связанныхс нефтегазоносностью. Формула изобретения Способ прогнозирования типа флюидонасыщения геологического разреза,64 1509 7 включающий сейсмические исследования группами источников и приемников, рассчитываемьж по величине кажущейся скорости волн-помех, на по меньшей мере двух интервалах приема длиной5 не менее 0,4 глубины залежи, обработку сейсмограмм с получением набора разноскоростных разрезов с нормальными, заниженными и завышенными кинема тическими поправками и одного разреза с нормапьными поправками и набора вертикальных скоростных спектров с диапазоном изменения поправок не уже, чем (+0,4) - (-0,15) от нормальных 15 их значений дпя отражений от границ вблизи эапежи при наибольших удалениях источник-приемник в реализованной системе наблюдений, с шагом их изменения менее половины преобладающего 20 периода колебаний на временном разрезе, с шагом спектров вдоль профиля менее одной трети минимального размера ожидаемой залежи в плане, выделяют отраженные и аномальные волны в интервале времен, соответствующем нефтегазоперспективной толще, положение залежи в плане определяют по пикетам профиля, на которых отмечены аномальные волны, выделение признаков нефте газоносности, определение положения залежей нефти и газа в плане и по глу". бине с учетом его морфологических и литологических признаков на эталонных;и поисковых объектов, о т л и ч а ю -щ и й с я тем, что, с целью повышения эффективности прогнозирования,интервалы приема выбирают так, чтобына одном из них более двух третей то"чек приема имели расстояние до источника колебаний не меньше, а на другом - не больше 0,4 глубины залежи,а при расчете групп источников и при-емников величины кажущихся скоростейволн, отраженных от границ, ближайших к залежи, уменьшают на ЗОХ, приэтом; положение залежи по глубине определяют по формуле йЧ=- а+ ЬЬ,где Н - приращение глубины водонефтяного, гаэоводяного контакта относительно соответствующей границы сверху;а и Ь - коэффициенты, получаемыепри проведении эталонных работ на известных месторождениях в геологических условиях, аналогичных изучаемому объекту.6 С - приращение времени междуаномальной волной и ближайшим к ней сверху отражением,измеряемое .на спектре иливременном разрезе,Тираж 484ого комитета по35, Москва, ЖПодписноеобретениям и открытиям при ГКНТ СССРРаушская наб., д. 4/5

Смотреть

Заявка

4214694, 24.03.1987

ПРОИЗВОДСТВЕННО-ГЕОЛОГИЧЕСКОЕ ОБЪЕДИНЕНИЕ ПО ГЕОФИЗИЧЕСКИМ РАБОТАМ "УЗБЕКГЕОФИЗИКА"

ЗУЕВ СЕРГЕЙ НИКОЛАЕВИЧ, БАЖАН АННА ВЛАДИМИРОВНА, КАЛУГИН СЕРГЕЙ ИОСИФОВИЧ, ВОСКОВСКИЙ СЕРГЕЙ АЛЕКСЕЕВИЧ, ТЮРИН АНАТОЛИЙ МАТВЕЕВИЧ, СМИРНОВ ВЛАДИМИР НИКОЛАЕВИЧ

МПК / Метки

МПК: G01V 1/00

Метки: геологического, прогнозирования, разреза, типа, флюидонасыщения

Опубликовано: 23.09.1989
