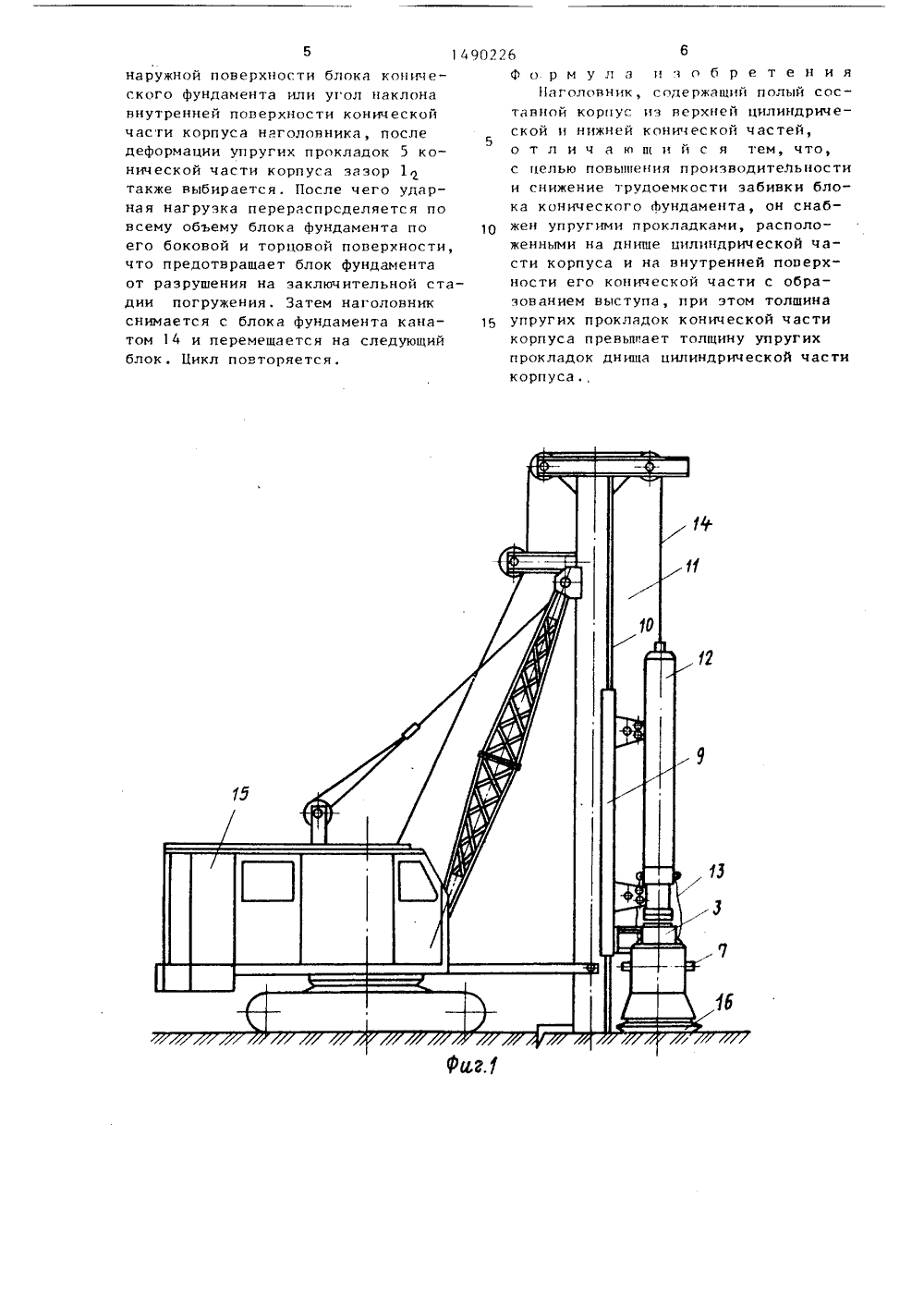

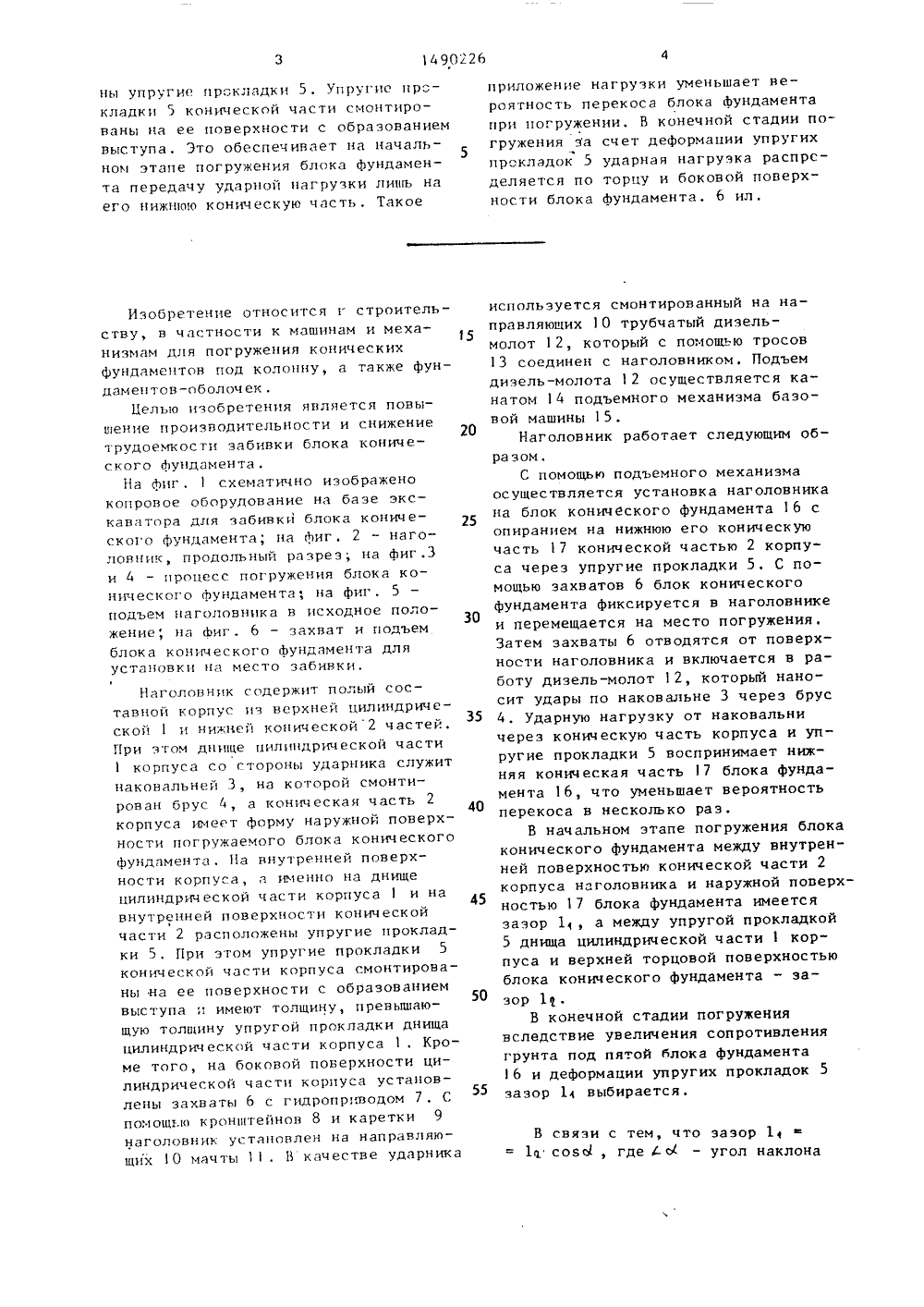

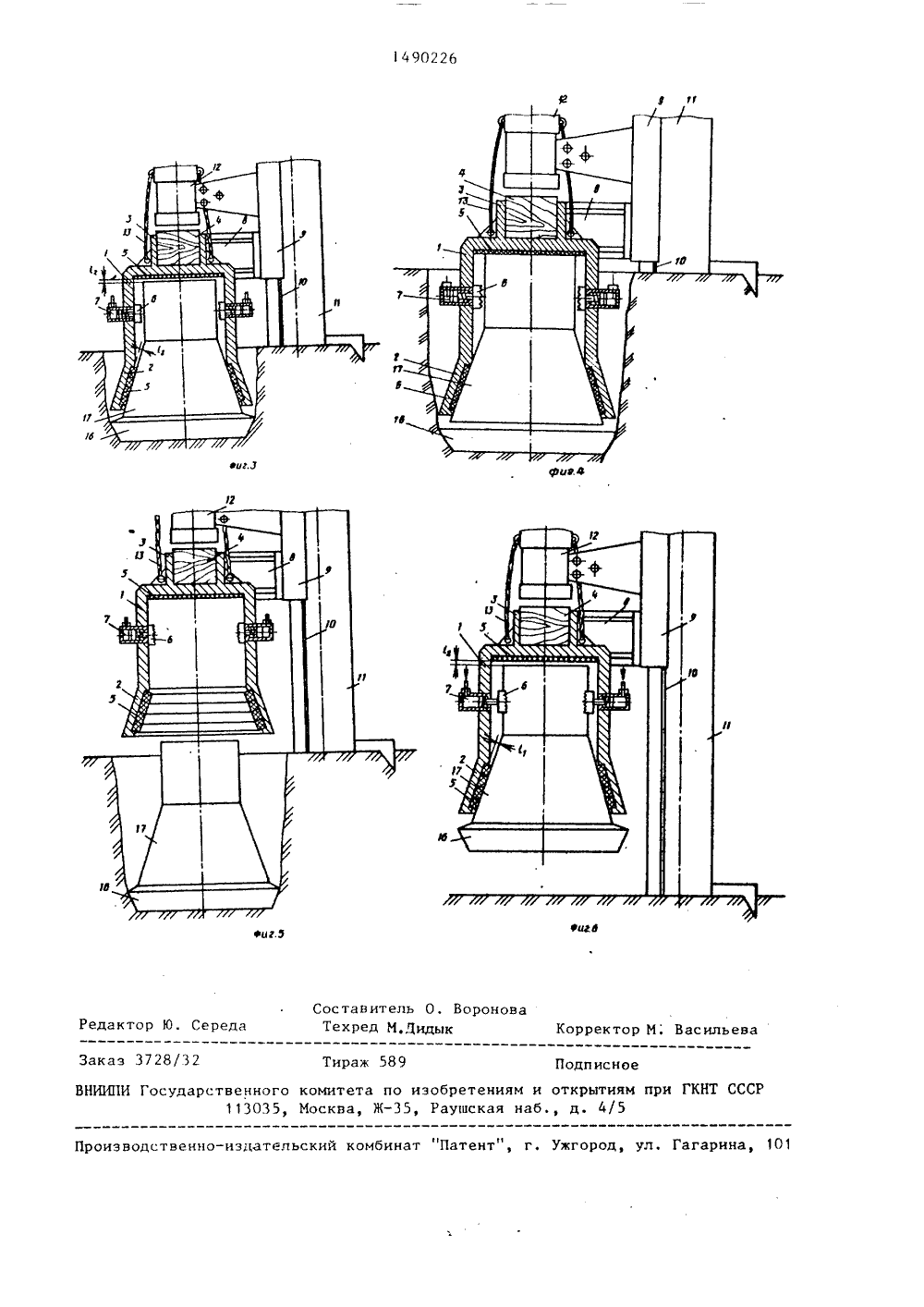

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИ КРЕСПУБЛИК 09) 1 Н) 2 Э 13-3 54) НАГОЛОВНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИРМПРИ ГКНТ СССР А 8 ТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 458635, кл. Е 02 П 1310, 1973.Авторское свидетельство СССРМ 1 23886, кл . Е 02 1) 1 3/1 О, 1 959,(57) Изобретение относится к строительству и используется для погруже -ния блоков конических фундаментонпод колонну, или фундаментов-оболочек . Цель изобретения - повьппениепроизводительности и снижение трудсемкости забивки блока коническогофундамента. Наголовник содержит полый корпус с нерхней цилиндрической1 и нижней конической 2 частей. Приэтом иа внутренней поверхности корпуса на его конической части 2 иднище пилиндрической части размеще1490226цы упругие прокладки 5. Упругие пров кладки 5 конической части смонтированы ца ее поверхности с образованием выступа. Это обеспечивает ца цачаль - ном этапе погружения блока фундамента передачу ударной цагрузки лишь на его нижнюю коническую часть, Такое приложение нагрузки уменьшает вероятность перекоса блока фундамента при погружении, В конечной стадии погружения за счет деформации упругихпрокладок 5 ударная нагрузка распрсделяется по торцу и боковой поверхности блока фундамента. 6 ил,Наголовццк содержит полый сос - тавцой корпус из верхней цилиндриче - ской 1 и нижней конической 2 частей.35 При з том днище пилицдрич еской части 1 корпуса со стороны ударника служит наковальней 3, на которой смонтирован брус 4, а коническая часть 2 корпуса имев т форму на ружцой пов ерхности погружаемого блока конического фундамента, На внутренней поверхности корпуса, а именно ца днище цилиндрической части корпуса 1 и на 45 внутренней поверхности конической части 2 расположены упругие прокладки 5. При этом упругие прокладки 5 конической части корпуса смонтирова - ны на ее поверхности с образованием50 выступа ;: имеют толщину, превышающую толщину упругой прокладки днища цилиндрической части корпуса 1 . Кроме того, на боковой поверхности цилиндрической части корпуса установлены захваты 6 с гидропрцводом 7. С55 помощью кронштейнов 8 и каретки 9 наголовцик установлен на направляющих 1 О мачты 11. В качестве ударника Изобретение относится г строительству, в частности к машинам и механизмам для погружения конических фундамецтон под колонну, а также фундаментовв-оболоч ек .Целью изобретения является повышение производительности и снижение трудоемкости забивки блока конического Фундамента.На фиг. 1 схематично изображено копровое оборудование на базе экскаватора дня забивки блока конического фундамента; ца Фиг. 2 - наголовцик, продольный разрез; на фиг,3 и 4 - процесс погружения блока конического Фундамента; ца фиг. 5 подъем цаголовццка в исходное положение, ца фиг. 6 - захват и подъем блока конического фундамента для установки ца место забивки.15202530 используется смонтированный на направляющих 1 О трубчатый дизель- молот 1 2, который с помощью тросов 13 соединен с наголовником. Подъем дизель в моло 12 осуществляется канатом 14 подъемного механизма базовой машины 15.Наголовник работает следующим образом.С помощью подъемного механизма осуществляется установка наголовника ца блок конического фундамента 1 6 с опиранием на нижнюю его коническую часть 17 конической частью 2 корпуса через упругие прокладки 5. С помощью захватов Ь блок конического фундамента фиксируется в наголовнике и перемещается на место погружения. Затем захваты 6 отводятся от поверхности наголовника и включается в работу дизель-молот 1 2, который наносит удары по наковальне 3 через брус 4, Ударную нагрузку от наковальни через коническую часть корпуса и упругие прокладки 5 воспринимает нижняя коническая часть 17 блока фундамента 16, что уменьшает вероятность перекоса в несколько раэ.В начальном этапе погружения блока конического фундамента между внутренней поверхностью конической части 2 корпуса наголовника и наружной поверхностью 17 блока фундамента имеется зазор 1, а между упругой прокладкой 5 днища цилиндрической части 1 корпуса и верхней торцовой поверхностью блока конического фундамента - зазор 11.В конечной стадии погружения вследствие увеличения сопротивления грунта под пятой блока фундамента 1 6 и деформации упругих прокладок 5 зазор 1 выбирается. В связи с тем, что зазор 11 с о в с 1, где С Ы - угол наклона14наружной поверхности блока конического фундамента или угол наклона внутренней поверхности конической части корпуса наголовника, после деформации упругих прокладок 5 конической части корпуса зазор 1 также выбирается. После чего ударная нагрузка перераспрсделяется по всему объему блока фундамента по его боковой и торцовой поверхности, что предотвращает блок фундамента от разрушения на заключительной стадии погружения, Затем наголовник снимается с блока фундамента канатом 14 и перемещается на следующий блок. Цикл повторяется. 90226 6Формула изобретенияПаголовник, содержащий полый сос -тавной корпус из верхней цилиндрической и нижней конической частей,5о т л и ч а ю ш и й с я тем, что,с целью повышения производительностии снижение трудоемкости забивки блока конического фундамента, он снабжен упругими прокладками, расположенными на днище цилиндрической части корпуса и на внутренней поверхности его конической части с образованием выступа, при этом толщина15 упругих прокладок конической частикорпуса превышает толщину упругихпрокладок днища цилиндрической частикорпуса.,149022 б ф ) Составитель О, ВороноваСереда Техред М.Дидык Корректор М; Васильева то аказ 3728/32 ираж 589 и исно зводственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 ВНИИПИ Государственного комитета по113035, Москва, Жретениям и открытиям при ГКНТ СССущская наб., д. 4/5
СмотретьЗаявка
4227444, 13.04.1987
ДНЕПРОПЕТРОВСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ, ДНЕПРОПЕТРОВСКИЙ ФИЛИАЛ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
ШАТОВ СЕРГЕЙ ВАСИЛЬЕВИЧ, ТИМОШЕНКО ВИКТОР КИРИЛЛОВИЧ, ХМАРА ЛЕОНИД АНДРЕЕВИЧ, ПАНТЕЛЕЕНКО ВЛАДИМИР ИВАНОВИЧ, ДЯЧЕНКО ЮРИЙ ТОДОСЬЕВИЧ, ЭПШТЕЙН ВЛАДИМИР ЛЬВОВИЧ
МПК / Метки
МПК: E02D 13/10
Метки: наголовник
Опубликовано: 30.06.1989
