Устройство для отбора и формирования проб дисперсных материалов

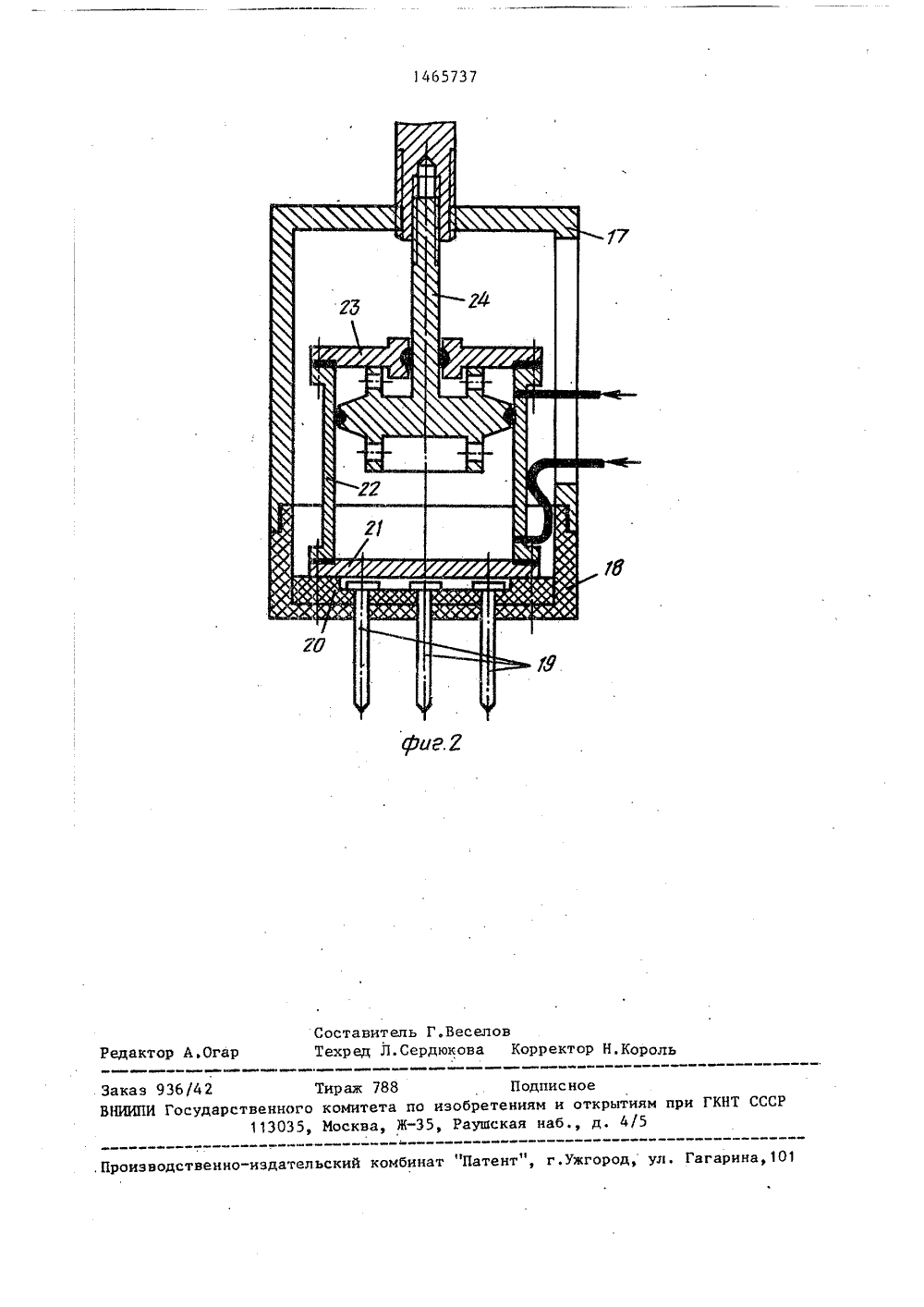

СОЮЗ СОВЕТСНИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИК 19) (11) 7 А 1)4 С 01 Я 1/2 ОБРЕТЕНИ ЬСТВУ ОПИСА ВТОРСКОМУ СВИ 427432 19.05.15.03. Ленингр .В.Плех(72) С.С.Галушкин (53) 543.053(088.8) (56) Авторское свиде )1" .706736, кл, С 01 ИАвтоматическая си влажности хлористого ВНИИГ, ЛГИ, 1973. тво ССС 199. контр оп я. Л.:ь 2 тем Изобр етенительной техни и друг ва.Цел предст за сып тся к измериет быть испольобразцов при учих сред в строительной относ и мо овано для подготовкиачества сып контрол орно-обогатит нои ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯ ОТБОРА И ФОРМИРОВАНИЯ ПРОБ ДИСПЕРСНЫХ МАТЕРИАЛОВ(57) Изобретение относится к измерительной технике и может быть использовано для подготовки образцовпри контроле качества сыпучих средв горно-обогатительной, строительнойи других отраслях народного хозяйства. Цель изобретения состоит в повышении представительности и точности анализа проб дисперсных материалов. Это достигается введением устройства очистки электродов, содержащего корпус, состоящий из верхнего и нижнего стаканов, первичныйпреобразователь, состоящий из диэлектрического основания и игольча-тых электродов, свободно и без заэора помещенных в отверстиях, выполненных на дне нижнего стакана, жестко связанного с верхним стаканом, закрепленным на конце штока вертикального пневмотолкателя, малый пневмоцилиндр, поршень которого ввинчен своим хвостовиком в торец штока вертикального пневмотолкателя, а нижняя крышка прикреплена к диэлектрическому основанию первичного преобразователя. Кроме того, в нижнем положении малого пневмоцилиндра электроды первичного преобразователя выдвинутыза пределы нижнего стакана до отказа, а в верхнем положении убраны внутрь нижнего стакана заподлицо с с его рабочей поверхностью. Нижний стакан выполнен из гидрофобного непористого диэлектрика, во внутренней полости которого помещено свободно С и без зазора диэлектрическое основа" ние первичного преобразователя, так же выполненное из гидрофобного непо- вава ристого диэлектрика. Такое устройст- ф)ь во позволяет повысить представительность и точность анализа за счет ис- р пользования первичного преобразователя с игольчатыми электродамико-торые входят вглубь пробы. Кроме того, они самоочищаются при прохоящении сквозь отверстия, выполненные в дне нижнего стакана. 1 з.п. ф-лы х отраслях народного хозяйстизобретения - повышениеительности и точности аналиих сред с высоким содержастакана 18, внедряются в сформированную пробу материала. После измерения контролируемого параметра подается третья команда и сжатый воздухпоступает в верхнюю полость малогопневмоцилиндра, а нижняя полость соединяется с атмосферой. В результате цилиндр 22 с крышками 21 и 23, а также диэлектрическое основание 20с электродами 19 перемещается вверх,Электроды 19, проходя через отверстия в дне нижнего стакана 18, очищаютсяот налипшего материала. Подъем электродов 19 осуществляется до такого уровня, чтобы их концы оказались заподлицо с рабочей поверхностью нижнего стакана 18. По четвертой командесжатый воздух поступает в нижнюю 20 полость вертикального пневмотолкателя 7, а его верхняя полость коммутируется с атмосферой, За счет этогошток 8 вместе с устройством очисткиэлектродов поднимается, выходя за 25 пределы отверстия 14 в каретке 5. После этого подается пятая команда исжатый воздух поступает в левую полость нижнего пневмотолкателя 2,правая полость которого соединяетсяс атмосферой, Шток 4 пневмотолкателя2 перемещает каретку вправо, как показано на фиг. 1 пунктиром. Отверстия 14 и 15 в каретках 6 и 5 совмещаются по вертикали, По шестой команде сжатый воздух поступает в верх- ЗБнюю полость пневмотолкателя 7, а нижняя соединяется с атмосферой. В результате шток 8 перемещается вниз иустройством 9 очистки выталкивает 40в бункер 10 отработанную пробу, которая затем через окно в щите 11 крепления выбрасывается обратно в потокматериала, Затем поступает седьмаякоманда и сжатый воздух поступает внижнюю полость пневмотолкателя 7, 45верхняя полость которого соединяетсяс атмосферой. Шток 8 вместе с устройством 9 очистки перемещаетсявверх, По восьмой команде сжатыйвоздух поступает в левую полость 50верхнего пневмотолкателя 1, а егоправая полость соединяется с атмосферой. Шток 3 пневмотолкателя 1, перемещаясь, переводит каретку 5 вправое положение, как показано пунктиром на фиг. 1. Отверстие 14 в каретке 5 оказывается под потоком сыпучего материала, который ее заполняет, После забора пробы подается з 1465737ем влаги или других сред, предрасположенных к налипанию.На фиг. 1 представлено устройство для отбора и формирования проб дисперсных материалов, продольный разрез на фиг. 2 - устройство очистки электродов, продольный разез.Предлагаемое устройство состоит з горизонтальных пневмотолкателейи 2, к штокам 3 и 4 которых приреплены каретки 5 и 6, вертикальноо пневмотолкателя 7, на штоке 8 оторого укреплено, устройство 915чистки электродов, бункера 10 для , броса пробы, щита 11 крепления и амы 12, к которой жестко прикрепле" ы пневмотолкатели 1, 2 и 7, и бло, а 13 формирования команд с элеменами пневмосети, В каретках 5 и 6 меются отверстия 14 и 15 соответстенно. На каретке 6 закреплена ог, аниченная планка 16, Устройство чистки электродов содержит корпус, остоящий из верхнего 17 и нижнего 18 стаканов, первичный преобразователь, состоящий из игольчатых электодов 19 и диэлектрического основания 20, и малый пневмоцилидцрр Включающий нижнюю крышку 21, цилиндр 22, ,верхнюю крышку 23 и поршень 24.Устройство работает следующим образом.При подаче первой команды с блока13 формирования команд сжатый воз,дух строго постоянного," давления поступает в верхнюю полость пневмотолкателя 7, нижняя полость которого соединяется с атмосферой, в результате чего устройство 9 очистки электродов через шток 8 перемещает,ся вниз, входит в отверстие 14 и уплотняет пробу, что привбдит к ее формированию. Затем поступает вторая команда с блока 13 и сжатый воздух подается в нижнюю полость малого пневмоцилиндра, а верхняя соединяется с атмосферой. Так как поршень 24 малого пневмоцилиндра своим хвостовиком ввинчен в шток 8 вертикального пневмотолкателя 7 а следовательно, неподвижен, вниз перемещается цилиндр 22 с крышками 21 и 23. К крышке 21 жестко прикреплено диэлектрическое основание 20, которое перемещается вниз вместе с электродами 19. Электроды 19, проходя сквозь отверстия, выполненные в дне5 14 девятая команда и сжатый воздух одновременно поступает в правые полости горизонтальных пневмотолкателей 1 и 2, левые полости которых коммутируются с атмосферой. Штоки 3 и 4 пневмотолкателей 1 и 2 вместе с каретками 5 и 6 перемещаются в левое положение. Цикл работы устройства отбора и формирования проб закончен. Обе каретки 5 и б перемещаются сквозь окна в щите 11 крепления и самоочищаются от налипшего материала. Параллельность движения кареток 5 и 6 достигается за счет наличия планки 16Использование изобретения позволяет значительно повысить представительность анализа при автоматизиро" ванном отборе проб сыпучего материала, что снижает погрешность измерительного прибора,Формула и зобр етения1. Устройство для отбора и формирования проб дисперсных материалов, включающее раму, укрепленные на ней горизонтальные толкатели с каретками, вертикальный пневмотолкатель со штоком, установленный на нем первичный преобразователь с датчиком, о т л ич а ю щ е е с я тем, что, с целью 65737повышения представительности и точности анализа пробы, датчик первичного преобразователя выполнен в виде5игольчатых электродов, а первичныйпреобразователь конструктивно выполнен в виде двух соединенных междусобой стаканов, нижний из которыхвыполнен из диэлектрического материала с отверстиями в днище и снабженустройством очистки электродов, установленным внутри преобразователяи содержащим основание из диэлектрического материала с отверстиями, соосными отверстиям днища стакана, укрепленный на нем пневмоцилиндр спатрубками на боковой поверхности ипоршень с хвостовиком, укрепленнымна торце штока вертикального пневмотолкателя, при этом игольчатыеэлектроды закреплены в отверстияхоснования устройства их очистки иустановлены с возможностью линейного перемещения в отверстиях днища2 Б ижнего стакана первичного преобразователя,2, Устройство по п. 1, о т л и -ч а ю щ е е с я тем, что нижнийстакан первичного преобразователяи основание устройства очистки электродов выполнены из недористого материала,Тираж 78 ат "Патент", г.уж ул. Гагарина,.Производственно-издательский к Зака ВНИИП осударственного комитет 113035, Москва, Подписноео изобретениям и открытиям ври ГКНТ С35, Раушская наб., д. 4/5
