Берегоукрепительное сооружение

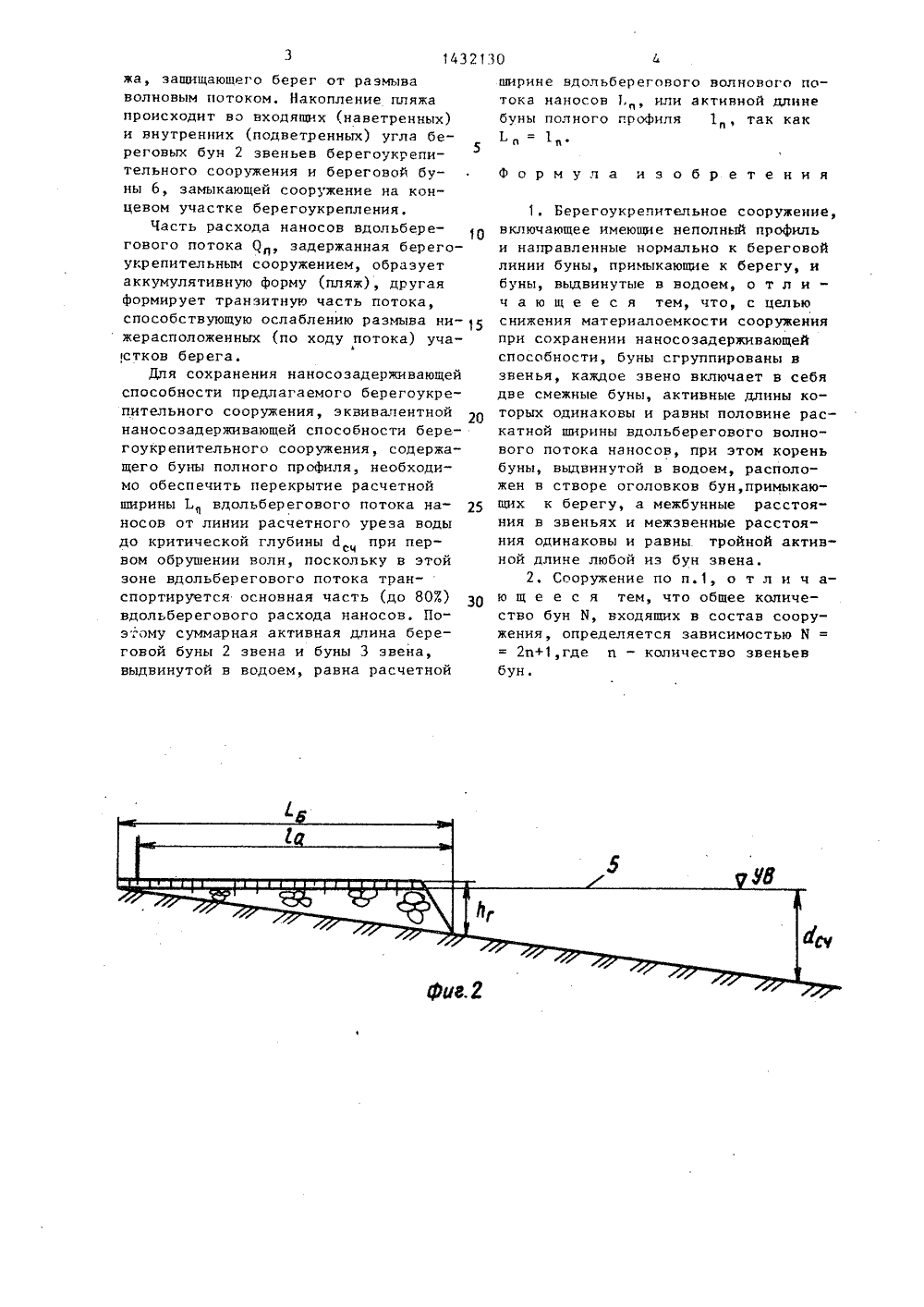

(56) Патент США Р 291960. 39еханики АН УССР Н.Сокольников П,Абрамова 183,кл.61-3,а = 0,5 ш с 1 ц,откоса подводона на укрепляГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ д ВТОРСНОМУ СВИДЕТЕЛЬСТ(57) Изобретение относится к гидротехническому строительству и можетбыть примененодля защиты берега отразмыва волнами открытых водоемов.Цель изобретения - снижение материалоемкости берегоукрепительного сооружения при сохранении наносозадерживающей способности. Берегоукрепительное сооружение содержит расположенные в шахматном порядке буны2, примыкающие к берегу, и буны 3,выдвинутые в водоем, причем все буны имеют неполный профиль и направлены нормально к береговой линии,Буны 2 и 3 сгруппированы в звенья,причем каждое звено вкпючает двесмежные буны, активные длины которых одинаковы и равны половине расчетнои ширины вдольберегового волнового потока наносов. Корень буны, выдвинутой в водоем, расположен в створе оголовков береговых бун смежных звеньев. Межбунные расстояния в звеньях и межзвенные расстояния в берегоукрепительном сооружении одинаковы и равны тройной активной длине любой из бун звена. Активная длина 1 любой из бун берегоаукрепительного сооружения определяется зависимостью 1где ш - коэффициентного берегового скл емом участке; Й - критическая глусч бина воды при первом обрушении волн. а Общее количество бун И, входящих в состав берегоукрепительного сооружения, определяется зависимостью И = Сф = 2 и + 1,где п - количество звеньев бун. В пределах звена бун вследствие диссипации энергии волн в зоне волновой тени бун и образования зонФеей конвергенции вдольберегового и циркуляционных течений создаются благоприятные условия для аккумуляции наносов и. накопления пляжа, защищающего берег от размыва волновым потоком, 1 з.п. ф-лы, 3 ил. МЮИзобретение относится к строительству гидротехнических оооруженийи может быть применено для защиты песчаного берега от размыва волнами открытых водоемов.Цель изобретения - снижение материалоемкости сооружения при сохранении наносозадерживающей способности.На фиг,1 показана схема берегоукрепительного сооружения, содержащего,цва звена бун и буну, замыкающуюсооружение, вид сверху; на фиг.2 -береговая буна звена, примыкающая кберегу, продольное сечение;на фиг.3то же, выдвинутая в водоем, продольное сечение.Защита линии берега 1 от размываволнами осуществляется берегоукрепительным сооружением, состоящим изнескольких звеньев. Звено содержитдве буны. "буну 2. примыкающую к берегу, и буну 3, выдвинутую в водоем, и имеет межбунное расстояниеАктивные длины 1 береговой буны 252 и буны 3, выдвинутой в водоем.,одииаковы и равны половине расчетной ши рины вдольбгрегового волнового потока наносов измеряемой расстоянием от линии расчетного уреза воды 3 рдо критической глубины с 1 ч при первом обрушении волн 5, Корень береговой буны 2 расположен на отмстке верхнего предела размывающего действия волн а корень бунь 3, выдвинутой в водоемр "- в створе оголовков береговых бун 2 смежных звеньев берегоукрепительного сооружения. Активная длина 1, любой иэ бун берегоукрепительного сооружения определяет 4 О ся зависимостью 1, = О,5 и с 1 ц, адмежбунные расстояния 1 в звеньях и межзвенные расстояния Б одинаковы и равны тройной активной длине любой буны.45Общее количество бун Я, входяыих в состав берегоукрепительного сооружения, определяется зависимостью М =2 п+1, где и - количество звеньев бун. Например, .берегоукрепительное сооружение, включающее два звена бун, содержит пять бун (фиг.1).Береговая буна 6, замыкающая последнее по ходу вдоль берегового потока наносов) звено, удалена от него на расстояние Я = Е,. и имеет активную длину 1 а. Буны выполняются иэ камня или других строительных материалов и расположены нормально к урезу водыПри воздействии бун указанной конструкции подводно-технические работы не применяются: строительство бун ведется по сухому откосу в период стояния уровней сработки (на водохранилищах ГЭС) или пионерным способом. В последнем случае в створе бун, выдвинутых в водоем, до, на - чала каменной отсыпки создается с помощью землеройных меланизмов грунтовая насыпь, которая в последующем служит для подпитки наносами береговой линии.Работа берегоукрепительного сооружения заключается в трансформации бунами вдольберегового волнового течения, приводящей к снижению его транспортирующей способности и аккумуляции наносов в межбунных пространствахВдольбереговой поток Я, транспортирующий наносы вдоль линии берега 1, в зоне влияния берегоукрепительного сооружения тормозится неравномерно, в силу неполного перекрытия береговой буной 2 и буной 3, выдвинутой в водоем, зоны движе - ния наносов в створах их месторасположения. Одна часть вдольберегового расхода наносов, транспортируемая в зоне потока шириной ,6 (фиг,2) аккумулирует наносы по входящему углу береговой буны 2 звена вплоть до заполнения его предельной емкости. После заполнения емкости входящего угла буны 2 поток возобновляется и наносы проникают внутрь межбунного пространства звена. Вторая часть потока, транспортирующая наносы мористее оголовка буны 2, претерпевает торможение несколько позже (ниже по ходу потока) при подходе к буне 3, выдвинутой в водоем, Взаимодействие этой части потока наносов с буной 3 звена приводит к изменению направления вектора скорости вдольберегового течения и образованию циркуляционного течения, противодействующего вдольбереговому переносу. Таким образом, в пределах звена бун вследствие диссипации энергии волн в зоне волновой "тени" бун и образования зон конвергенции вдольберегового и циркуляционного течений создаются благоприятные условия для аккумуляции наносов и накопления пля 1432130жа, защищающего берег от размыва волновым потоком. Накопление пляжа происходит во входящих (наветренных) и внутренних (подветренных) угла береговых бун 2 звеньев берегоукрепительного сооружения и береговой буны 6, замыкающей сооружение на концевом участке берегоукрепления.Часть расхода наносов вдольберегового потока Яп, задержанная берегоукрепительным сооружением, образует аккумулятивную форму (пляж), другая формирует транзитную часть потока, способствующую ослаблению размыва нижерасположенных (по ходу потока) участков берега.Для сохранения наносозадерживающей способности предлагаемого берегоукрепительного сооружения, эквивалентной наносозадерживающей способности берегоукрепительного сооружения, содержащего буны полного профиля, необходимо обеспечить перекрытие расчетной ширины Ь вдольберегового потока наносов от линии расчетного уреза воды до критической глубины с 1при первом обрушении волн, поскольку в этой зоне вдольберегового потока транспортируется основная часть (до 807) вдольберегового расхода наносов. Поз."ому суммарная активная длина береговой буны 2 звена и буны 3 звена, выдвинутой в водоем, равна расчетной ширине вдольберегового волнового потока наносов 1 или активной длинебуны полного грофиля 1, так как1-и =5Формула изобретения 1. Берегоукрепительное сооружение, включающее имеющие неполный профиль и направленные нормально к береговой линии буны, примыкающие к берегу, и буны, выдвинутые в водоем, о т л и - ч а ю щ е е с я тем, что, с целью снижения материалоемкости сооружения при сохранении наносоэадерживающей способности, буны сгруппированы в звенья, каждое звено включает в себя две смежные буны, активные длины которых одинаковы и равны половине раскатной ширины вдольберегового волнового потока наносов, при этом корень буны, выдвинутой в водоем, расположен в створе оголовков бун,примыкающих к берегу, а межбунные расстояния в звеньях и межэвенные расстояния одинаковы и равны тройной активной длине любой из бун звена.2. Сооружение по п.1, о т л и ч аю щ е е с я тем, что общее количество бун И, входящих в состав сооружения, определяется зависимостью К =2 и+1,где п - количество звеньев бун.1432130 оставитель Е.Ефимовехред Л.Олийнык ор НКороль Редактор Н.Рогулич о 3 Заказ 5396/22 Т л. Проектная,изводственно-полиграфическое предприятие, г. Ужг ВНИИ п 3035, Государс елям изо скна, ЖПодписное енного комитета СССР етений и открытий Раушская наб д,
