Стенд для исследования динамики движения наносов береговых потоков

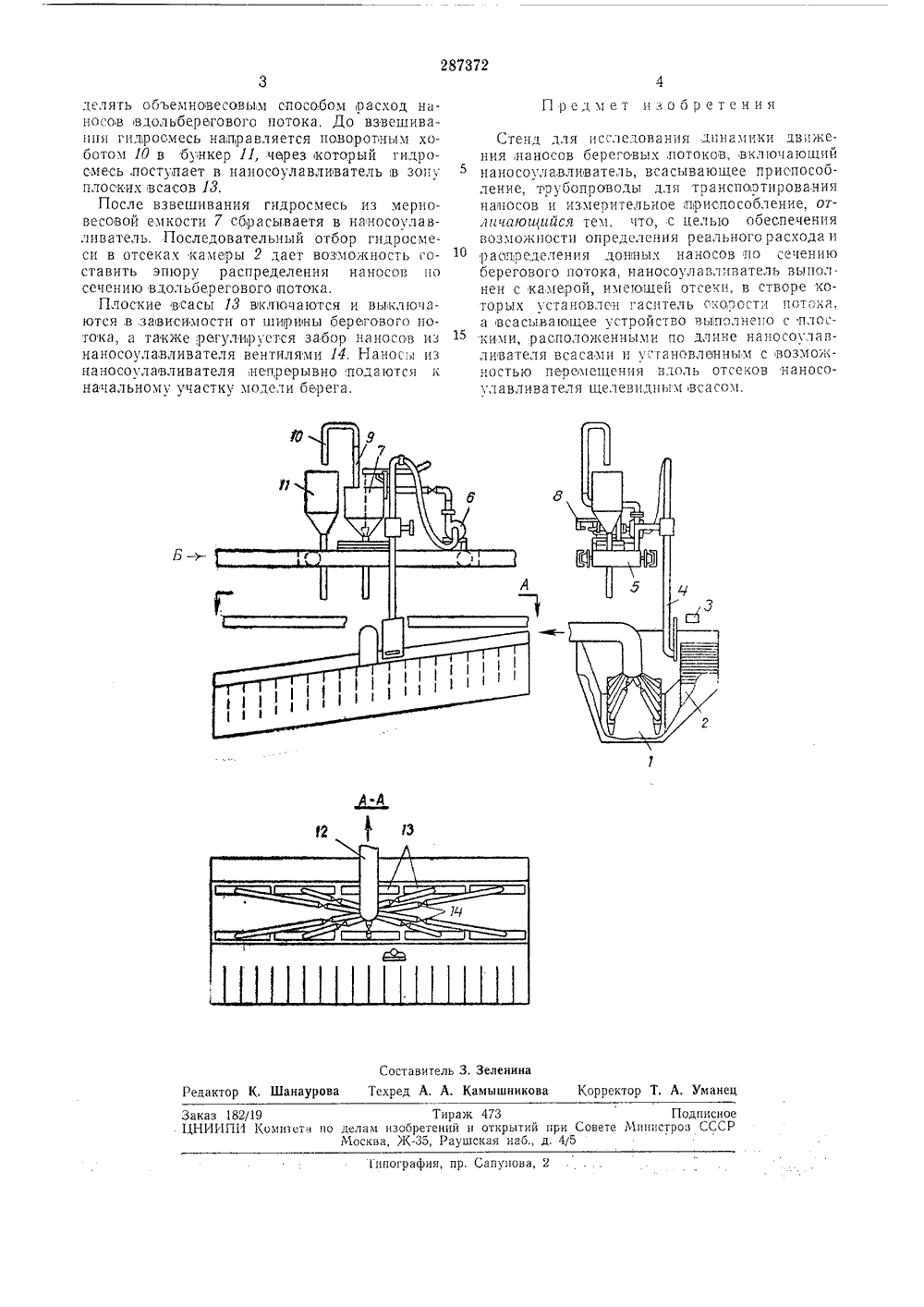

282372 ОПИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Сациалистичесних РеспубликЗависимое от авт. свидетельстваЗаявлено 28.7,1969 ( 1326999/29-14) Кл. 421 с, 20 84 а, 756 рисоединением заявкиК О 01 гп 100 Г 025 802 627,8.034.00 (088.8) риоритетпубликовано 19,Х 1.19 О. Бюллетень35 ата опубликования описания 24,11.971 Комитет по деламизобретений и открц ри Совете Минист СССРЗаявитсл СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ДИНАМИКИ НАНОСОВ БЕРЕГОВЫХ ПОТОКО ЕНИ Изобретение относится к области гидротехники и предназначено для исследований вдольбереговых волновыхпотоков,Многие вопросы, связанные с изучением,наносов береговых потоков, решаются в лабораторных условиях.Известен стенд для исследования движения наносов береговых потоков, включающий наносоулавливатель, всасывающее приспособление, трубопроводы для транспортирования наносов и измерительное приспособление. Однако с помощью известного стенда невозможно определить реальный расход и распределение наносов по сечению берегового потока вследст 1 вие обрушения и попадания в наносоулавливагель части осевших наносов.Целью предлагаемого изобретения является обеопечение возможности определения реального;расхода и распределения донных наносов по сечению берегового потока.На чертеже показан стечд, общий,вид, раз,рез по А - А и вид по стрелке Б.Стенд для исследования, динамики движения наносов береговых потоков включает наносоулавливатель 1 с камерой 2 и гасителем 3, щелевидный всас 4, смонтированный на подвижной тележке 5, насос б, мерновесовую емкость 7, раоположенную на весах 8, напорный трубопровод 9, поворотный хобот И, бункер 11, всасывающее устройство 12, состоящее из секций плоских всасов 13 с вентилями 14.Для определения реального расхода и распределения донных наносов по сечению берегового потока наносоулавливатель имеет камеру 2 с отсеками, в створе которых установлен гаситель 3 скорости, потока, а всасывающее устройство 12 состоит из плоских всасов 13, расположенных по длине наносоулавливателя и установленного с возможностью перемещения вдоль отсеков камеры 2 наносоулавливателя щелевидного всаса 4.Стенд работает следующим образом, При косом, подходе волн к модели берега возникает вдольбереговое течение, уносящее наносы в наносоулавливатель, установленный в конце модели берега. Береговой поток в ставоре наносоулавлива теля 1 гасится гасителем 3, в результате чеговзвешенные наносы потока интенсивно осаждаются в наносоулавливателе.В отсеках камеры 2 отбирается,гидросмесьщелевидным всасом 4, установленным на подвижной тележке, позволяющей проводить отбор гидросмеси на участках по всей ширине вдольберегового,потока, Гидросмесь насосом б подается по трубопроводу 9 через поворотный хобот 10 в мерновесовую емкость 7, смон- О тированную на весах 8, позволяющую опре287372 2 Составитель 3, ЗеленинаШаиаурова Техред А, А. Камышиикова Корректор Т. А. Умаи Редактор аказ 182/19 Тираж 473НИИП 14 Комитета по делам изобретений и открытий при СовМосква, )К, Раушская иаб., д. 45 Подписное 1 пистроз СССРипография, пр, Сапунова, 2 делять объемновесовым способом расход наносов вдольберегового потока, До взвешивания гидросмесь направляется поворотным хоботом 10 в бункер 11, через который гидро- смесь, поступает в наносоулавливатель в зону плоских всасов И,После взвешивания гидросмесь из мерно- весовой емкости 7 сбрасываетя в наносоулавливатель. Последовательный отбор гидросмеси в отсеках камеры 2 дает возможность составить эпюру распределения наносов но сечению вдольберегового потока.Плоские всасы И выключаются и выключаются в,зависимости от ширины берегового потока, а также регулируется забор наносов из наносоулавливателя вентилями 14. Нанос.л из наносоулавливателя непрерывно;подаются к начальному участку модели берега. Предмет изобретения Стенд для исследования динамики движения,наносов береговь 1 х,потоков, включающий наносоулавливатель, всасывающее приспособление, трубопроводы для транспортирования наносов и измерительное, приспособление. отличающийся тем, что, с целью обеспечения возможности определения реального расхода и распределения донных наносов по сечению берегового потока, наносоулавливатель вь 1 пол. нен с камерой, имевшей отсеки, в створе которых установлен гаситель сскорости потока, а всасывающее устройство выполнено с плоскими, расположенными по длине наносоулавливателя всасами и установленным с возможностью перемещения вдоль отсеков наносоулавливателя щелевидным всасом.
