Установка для модифицирования чугуна

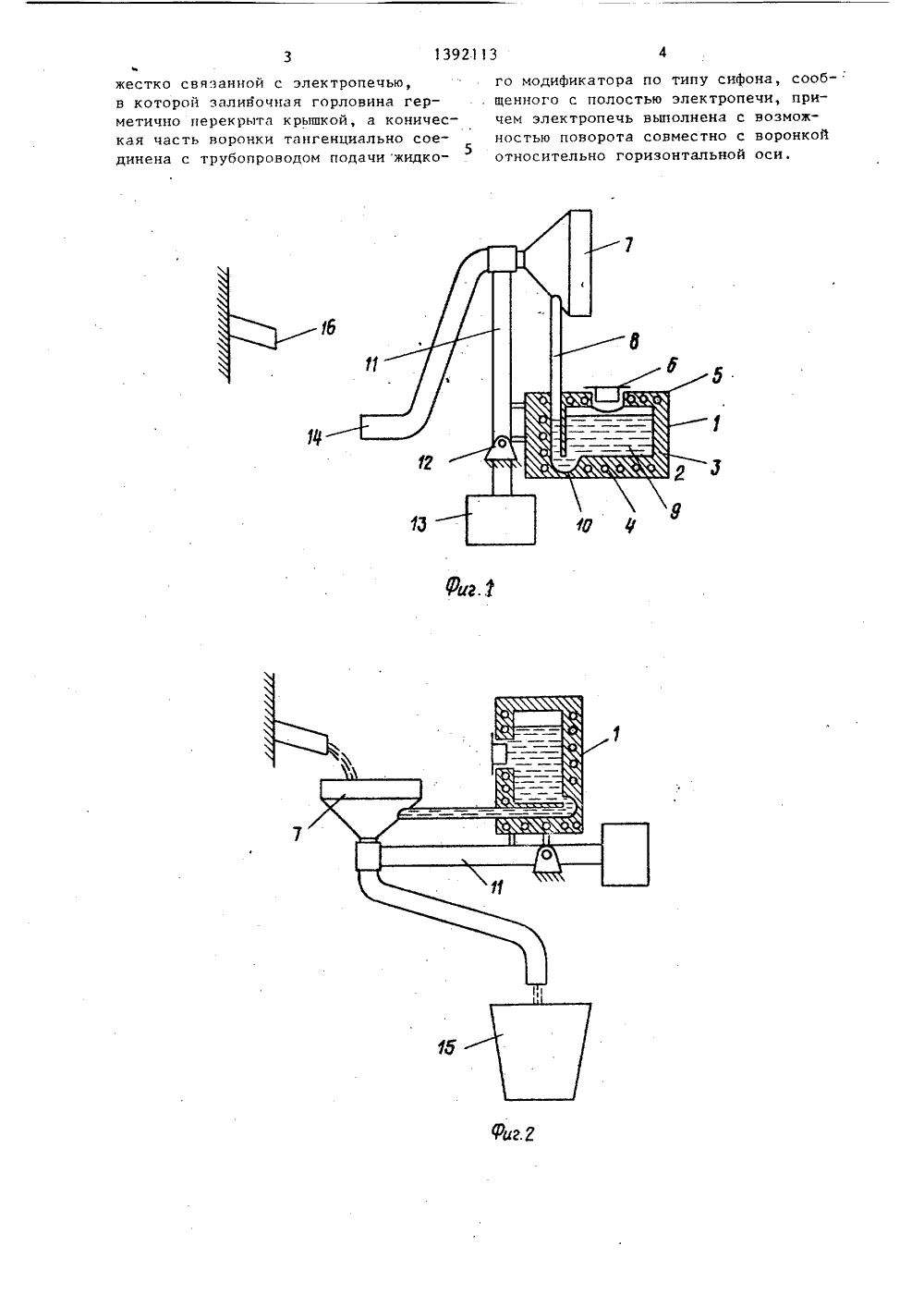

(51)4 С 21 С 1 10 Юфл7:а ОПИСАНИЕ ИЗОБРЕТЕНИН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ушарскии(54) УСТАНОВКА ДЛЯ МОДИФЧУГУНА(57) Изобретение относитлургии и литейному произчастности к оборудованики чугуна модификатором ИЦИРОВАНИЯ ся водству, в для обработЦель изобГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССР,У 779392, кл. С 21 С 1/10, 1978,Авторское свидетельство СССР9 661022, кл. С 21 С /00, 1977,Авторское свидетельство СССР9 113034, кл, С 21 С 1/10, 1957. ретения - повышение эффективностимодифицирования и снижение расходамодификатора. Установка для модифицирования чугуна содержит электропечь и трубопровод подачи жидкогомодификатора, Установка снабжена смесительной воронкой для чугуна и модификатора, жестко связанной с электропечью, в которой заливочная горловина герметично перекрыта крышкой,а коническая часть воронки тангенциально соединена с трубопроводом подачи жидкого модификатора по типусифона, сообщенного с полостью электропечи, причем электропечь выполненас возможностью поворота совместно своронкой относительно горизонтальнойоси, Использование установки позволяет повысить эффективность модифицирования до 90-953 и снизить расходмоцификатора на 307. 3 ил.Изобретение относится к металлургии и литейному производству, вчастности к оборудованию для обработки чугуна модификаторами.Цель изобретения - повьппение эфФективности модифицирования и снижение расхода модификатора.На фиг, 1 изображена установка дляобработки чугуна жидким модификатором, общий вид; на фиг. 2 - то же,в рабочем положении; на фиг, 3 - схема тангенцйального ввода жидкого модификатора и чугуна в смесительнуюворонку. 15Установка модифициравания чугунажидким модификатором состоит из электропечи 1 в стальном корпусе 2, в,котором находится тигель 3, Футерованный шамотом и снабженный электранагревателем 4. Тигель 3 имеет люк 5с герметичной крьппкой 6, Смесительная воронка 7 соединяется с электропечью 1 трубопроводом 8 подвода жидкого модификатора. В полости тигля 3 25на трубопроводе подвода жидкого моциФикатора 9 расположен сифон 10, колено сифона 10 также обогревается электронагревателем 4.Смесительная воронка 7 и электро Опечь 1 размещены на поворотной раме11, которая поворачивается вокругоси шарнира 12 поворотным устройст"вом с Фиксатором положения работы(не показаны). На конце поворотнойрамы 11 имеется противовес 13, предназначенный для уравновешивания агрегатов, установленных на раме 11.Смесительная воронка 7 снабжена металлопроводом 14 для отвода модифицированного чугуна в разливочныйковш 15, Чугун подается из желоба16 плавильногц агрегата,Установка работает следующим образом,45В исходном положении поворотнаярама 11 расположена вертикально, модификатор 9 в твердом виде загружаютв тигель 3 через люк 5. Люк 5 закрывают крьппкой 6 и герметизируют обмазкой. Включают электронагреватель504. Твердый модификатор, нагреваясь,переходит в жидкое состояние и в таком виде поддерживается нагревателемна протяжении всего процесса обработки чугуна. Попадание воздуха вовнутрь тигля исключается благодарясифону 10. Поворотным устройствомО ррама 11 поворачивается на 90 (занимает горизонтальное положение) и смесительная воронка 7 подается пад желоб 16 раздачи чугуна, горизонтальное положение рамы 11 стопарится фиксатором поворотного устройства. При таком положении устройства по трубопроводу 8 подвода жидкого модификатора модификатор 9, находящийся в жидком состоянии, из электропечи 1 поступает в коническую часть смеси- тельной воронки , где благодаря тангенциальному соединению трубопровода 8 подвода жидкого модификатора с конической частью смесительной воронки 7 происходит наиболее интенсивное перемешивание расплава с магнием и обеспечивается более полное усвоение модификатора.Воэможность прорыва расплавленного чугуна из смесительной воронки 7 через трубопровод 8 и электропечь 1 исключается за счет разности уровней электропечи 1 и смесительной воронки 7 (электропечь 1 размещают на такой высоте, которая обеспечивает6давление на выходе в смесительную воронку 7, превышающее статическоедавление .металла в воронке), и жидкий модификатор непрерывно тонкой струйкой поступает в слой движущегося расплавленного чугуна. Прямой контакт воздуха с модификатором не происходит, поэтому потери модификатора минимальные, Поскольку процесс модифицирования происходит в конической части смесительной воронки 7, то образовавшиеся шлаки всплывают на поверхность расплава в воронке и удаляются непосредственна из воронки. МодиФицированный чугун по сливному металлопроводу 14 сливают в разливочный ковш 15. Шлаки в разливочный ковш не попадают.Использование установки позволяет повысить эффективность модифициравания до 90-957 и снизить расход модификатора на 303,Формула изобретенияУстановка для модифицирования чугуна, содержащая электрапечь и трубопровод подачи жидкого модификатора, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности модифицирования и снижения расхода модификатора, она снабжена смесительной воронкой для чугуна и модификатора,139213жестко связанной с электропечью, в которой заливочная горловина герметично перекрыта крышкой, а коническая часть воронки тангенциально соединена с трубопроводом подачи жидко 5 го модификатора по типу сифона, сооб-щенного с полостью электропечи, причем электропечь выполнена с возможностью поворота совместно с воронкойотносительно горизонтальной оси.орректор Л. Па ктор Т.Лазорев каз 1870/31 одписное Ужгород Проектная оизводственно-по.пиграфическое предприяти ВНИ 14 ПИ Госуд по делам и113 О 3., гысква,рственного комитета СССРобретений и открьтЮЖ, Раушская наб., д.
