Статический преобразователь для питания гистерезисного двигателя

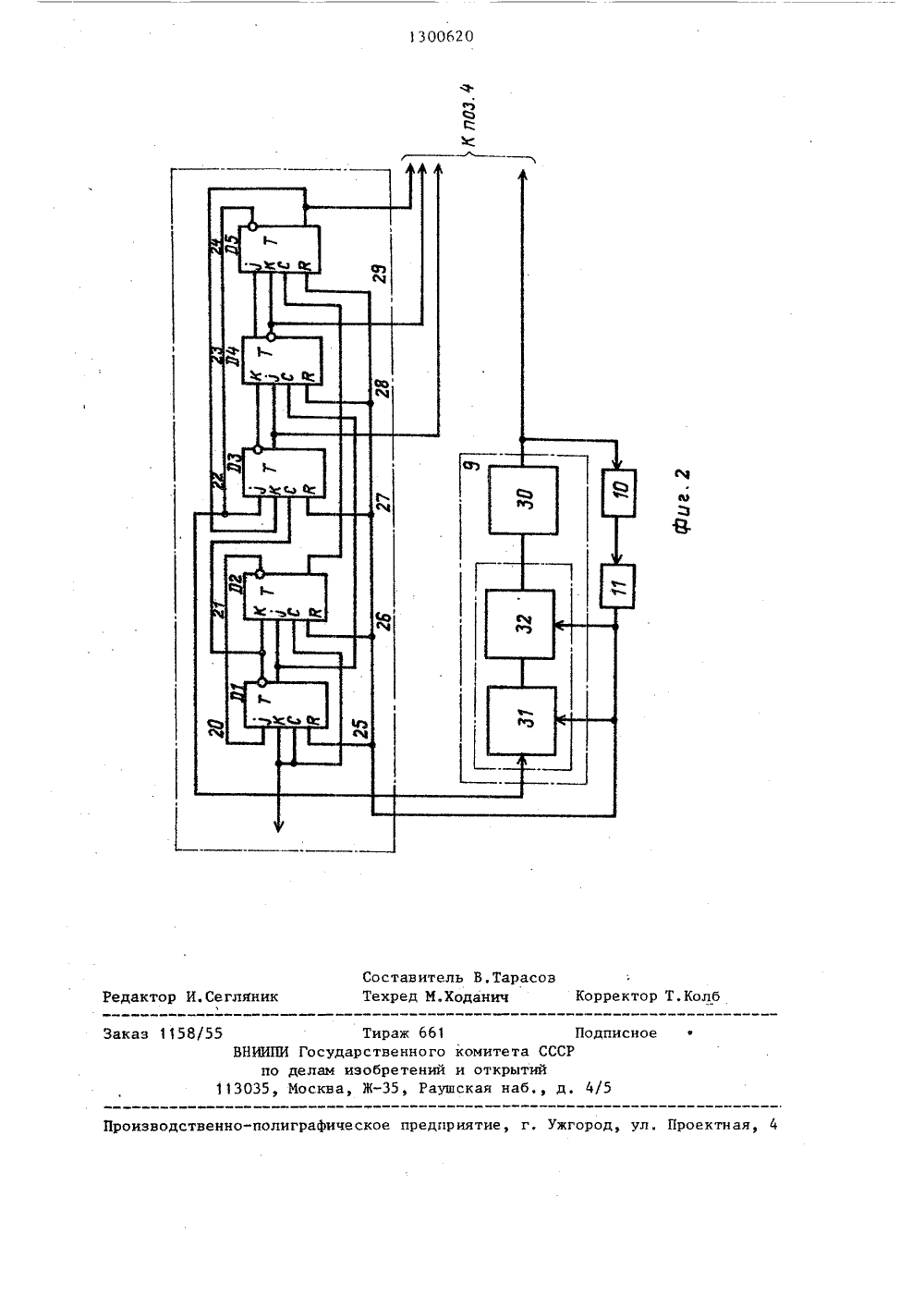

,рщф 11 ИЯ НИЕ ИЗОБРЕТ ВТО У СВИД ЕЛЬСТВУ 54) СТАТИЧЕСКИЙ ИТАНИЯ ГИСТЕРЕЗ 57) Изобретение ехнике и являет нем изобретения 1102003. Целью овышение точнос.В М ЕННЫЙ НОМИТЕТ СССРЗОБРЕТЕНИЙ И ОТКРЫТИИ(53) 62-83:621.313.392(088.8) ПРЕОБРАЗОВАТЕЛЬ ДЛЯСНОГО ДВИГАТЕЛЯотносится к электроя усовершенствовало авт. св.изобретения являетсяи стабилизации вы.801300620 ходкого напряжения. Указанная цельдостигается тем, что в статическийпреобразователь для питания гистерезисного двигателя введены датчик 18напряжения н регулятор 19 напряжения,Входы датчика 18 соединены со вторыми третьим выходными разными выводами(фазами В и С) усилителя 5 мощности,а выход - с входом обратной связирегулятора 19. Выход регулятора 19соединен с усилителем 5. Включениедатчика напряжения в фазы В и С инвертора позволяет исключить помеху,создаваемую импульсным возбудителем7. 2 ил.Изобретение относится к электротехнике и является усовершенствова -нием изобретения по авт. св. 9 1102003,Цель изобретения - повышение точности стабилизации выходного напряжения,На фиг.1 представлена блок-схемастатического преобразователя для питания гистерезисного двигателя; нафиг.2 - блок-схема Фазорасщепителяимпульсов перевозбуждения.Статический преобразователь содержит последовательно соединенные задающий генератор 1 (Фиг.1), делитель2 частоты, фазорасщепитель 3, блок 4регулирования мгновенных значенийфазного напряжения и усилитель 5 мощности, выполненный на базе инверторанапряжения, первый, второй и третийвыходные выводы которого соответствуют выходам Фаз А, В, С и предназна -чены для подключения гистерезисногодвигателя б. Преобразователь содержит также импульсный возбудитель 7,подключенный через разрядный ключ 8к силовому входу усилителя 5 мощности, формирователь 9 импульсов перевозбуждения, входом соединенный сфазорасщепителем 3, а выходом с разрядным ключом 8, блок 10 фиксациизаднего фронта импульса и блок 11сброса.Блок 4 регулирования мгновенныхзначений Фазного напряжения содержиттри логических элемента НЕ 12-14 и 35три логические схемы И 15-17, приэтом выход формирователя 9 импульсовперевозбуждения подключен к первымвходам логических схем И 15-17, атакже через последовательно соединен- фные блоки 10 фиксации заднего Фронтаимпульса и блок 11 сброса - с управляющими входами Фазорасщепителя 3 иформирователя 9 импульсов перевозбуждения. 45Выход, соответствующий фазе А фазорасщепителя, через первый элементНЕ соединен с первым входом первогоэлемента И, выход которого подключенк управляющей цепи фазы А инвертора, 50выход, соответствующий фазе В фазорасщепителя через второй элемент НЕсоединен с первым входом второго элемента И, выход которого подключен куправляющей цепи фазы В инвертора, 55выход, соответствующий Фазе С фазорасщепителя, подключен к первому входу третьего элемента И, выход которого через третий элемент НЕ соединен с управляющим входом фазы С инвертора.К выходам Фаз В и С (второму и третьему выходным фазным выводам) инвертора 5 подключен датчик 18 напряжения, выполненный на базе выпрямителя, выход которого подключен к входу отрицательной обратной связи регулятора 19 напряжения, выходом подключенного к усилителю 5 мощности,Фазорасщегитель выполнен на 1 К- триггерах 20-24 (Фиг,2), соединенных по кольцевой схеме, при этом установочные входы 25-29 триггеров 20 - 24 являются дополнительным управляющим входом фазорасщепителя, Блок 9 формирования импульсов перевозбуждения содержит блок 30 задания частоты импупьсов, состоящий из последовательно соединенных делителей частоты 31 и 32, выполненных на 1 К-триггерах, один вход первого из которых соединен с выходом Фазорасщепителя, а установочные вхоцы через блок 10 фиксации заднего фронта и блок 11 сброса связаны с выходами блока Формирования 33 длительности импульсов, входом подключенного к выходу делителя 32 частоты, блока. Формирования импульсов сброса.Статический преобразователь работает следующим образом.Импульсы с задающего генератора поступают на делитель 2 частоты и далее через Фазорасщепитель 3, блок Формирования фазного напряжения на усилитель 5 мощности, выход которого соединяется с гистерезисным двигателем б.Пуск гистерезисного двигателя производится при постоянной частоте питания с номинальным или Форсированным напряжением, управляемым блоком управления запуском. Режим перевозбуждения достигается при номинальном напряжении питания за счет формирования импульсов с помощью импульсного возбудителя 7, который по сигналу формирователя 9 импульса перевозбуждения через разрядный ключ 8 подключает импульсный возбудитель к входу усилителя 5 мощности. Одновременно сигнал формирователя 9 импульсов перевозбуждения поступает на логические схемы И 15-17, которые изменяют мгноденные значения сигналов Фазорасщепителя 3, что приводит, к изменению состояния ключей инвертора, на базе3 1300которого выполнен усилитель 5 мощности, Изменение состояния ключей означает поворот фазы результирующеговектора выходного напряжения инвертора,Сочетанием форсирования напряжения путем подключения импульсноговозбудителя 7 и поворота вектора напряжения с помощью блока 4 регулирования мгновенных значений фазных напряжений достигается эффективное перевозбуждение гистереэисного двигателя,После включения импульса должнавосстановиться прежняя коммутациякгдочей инвертора. Это достигается,с одной стороны, тем, что блок регулирования мгновенных значений фазныхнапряжений передает без изменениясигналы фазорасщепителя 3. С другой 20стороны, необходимо исключить воэможность "сбоя" сигнала в фазорасщепителе под действием импульса перевозбуждения, Эта зависимость решается спомощью блока 11 сброса. Задний фронт 25импульса перевозбуждения выделяетсяблоком 1 0 фиксации заднего фронта,по сигналу которого формируется импульс сброса блоком 11, поддерживаяв исходном состоянии триггеры 20-24 3 Офазорасщепителя 3 и триггеры 31 и 32формирователя 9 импульсов перевозбуждения. Импульс сброса устанавливаеттриггеры этих блоков в состояние, вкотором они должны были бы находитьсяв момент после воздействия импульсовперевозбуждения при отсутствии какихлибо помех,Если величина выходного напряжениястанет больше заданного значения, то 4 Оувеличенное выходное напряжение выпрямляется выпрямителем 18 напряжения, с которого поступает на вход отрицательной обратной связи регулятора 19 напряжения, В результате ве 620 4личина напряжения питания усилителямощности уменьшается и снижается величина выходного напряжения преобразователя.Поскольку выходное напряжение инвертора периодически модулируетсяпри включении импульсного возбудителя 7, то это может привести к ошибкепри. регулировании - стабилизации напряжения. Однако благодаря укаэаннымсоединениям выходов фазорасщепителячерез логические блоки 12-17 блокарегулирования мгновенных значенийфазного напряжения можно установить,что модуляция выходного напряжения инвертора имеет место в линейных напряжениях АВ и АС, В то же время между фазами ВС линейное напряжение приэтом не изменяется, Включение выпрямителя на фазы ВС инвертора позволяет исключить помеху, создаваемую импульсным возбудителем и повысить этимточность стабилизации напряжений.Предлагаемый преобразователь позволяет стабилизировать выходное напряжение статического преобразователя для питания гистерезисного двигателя,что обеспечивает получение стабильных выходных характеристик двигателя.Формула изобретенияСтатический преобразователь для питания гистерезисного двигателя, по авт. св. В 1102003, о т л н ч аю щ и й с я тем, что, с целью повышения точности стабилизации напряжения питания гистерезисного двигателя, введены регулятор напряжения и датчик напряжения, входы которого подключены к второму и третьему фазным выходным выводам,инвертора, а выход - к входу обратной связи регулятора напряжения, выходом подключенного к усилителю мощности.) 300620 Составитель В,ТарасТехред М,Ходанич актор И.Сеглян орректор Т.Колб Тираж бб 1Государственного комитета СССделам изобретений и открытийМосква, Ж, Раушская наб., д ак дписное ф НИИПИ п 035
