Стенд определения удобств предметов для отдыха

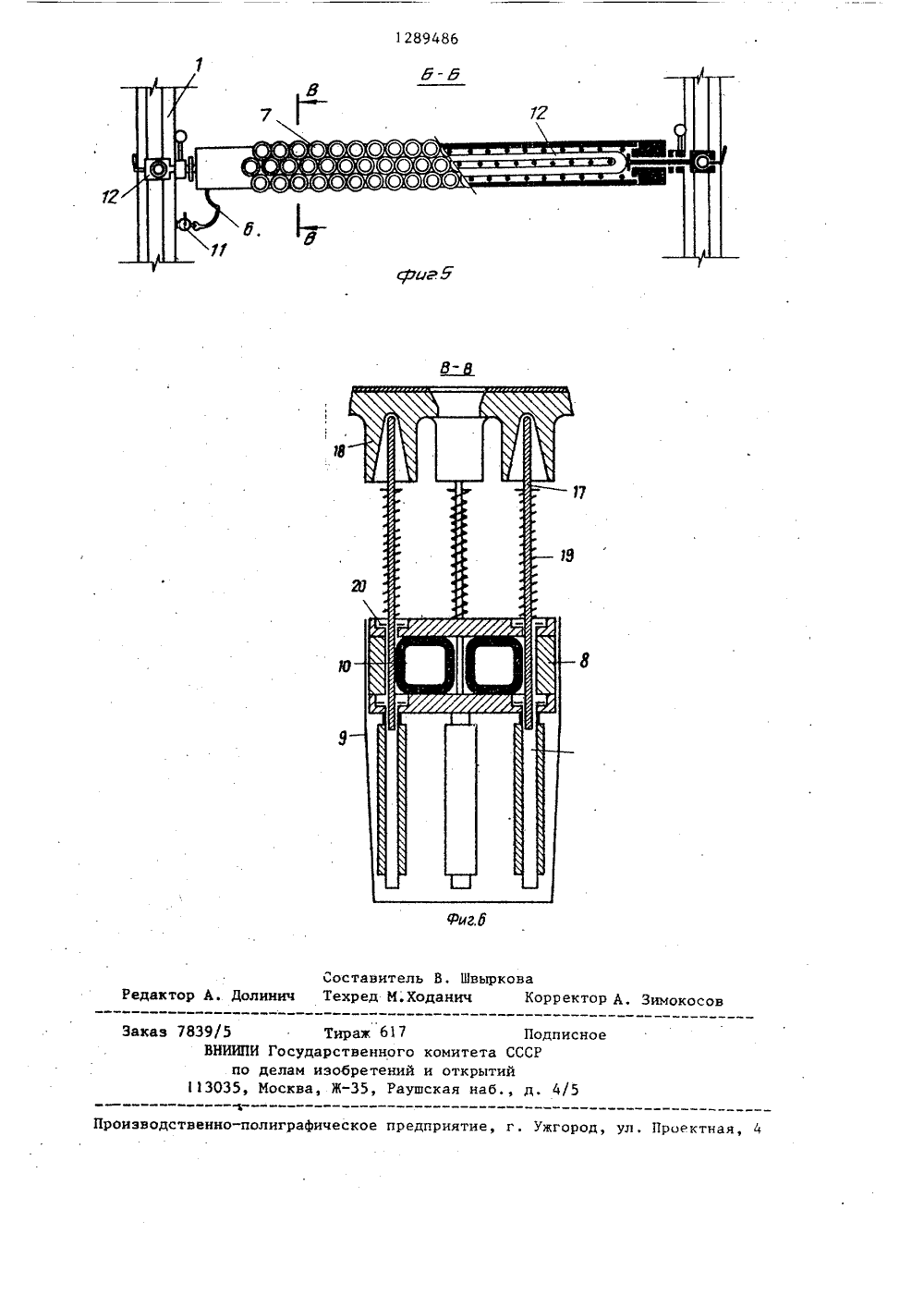

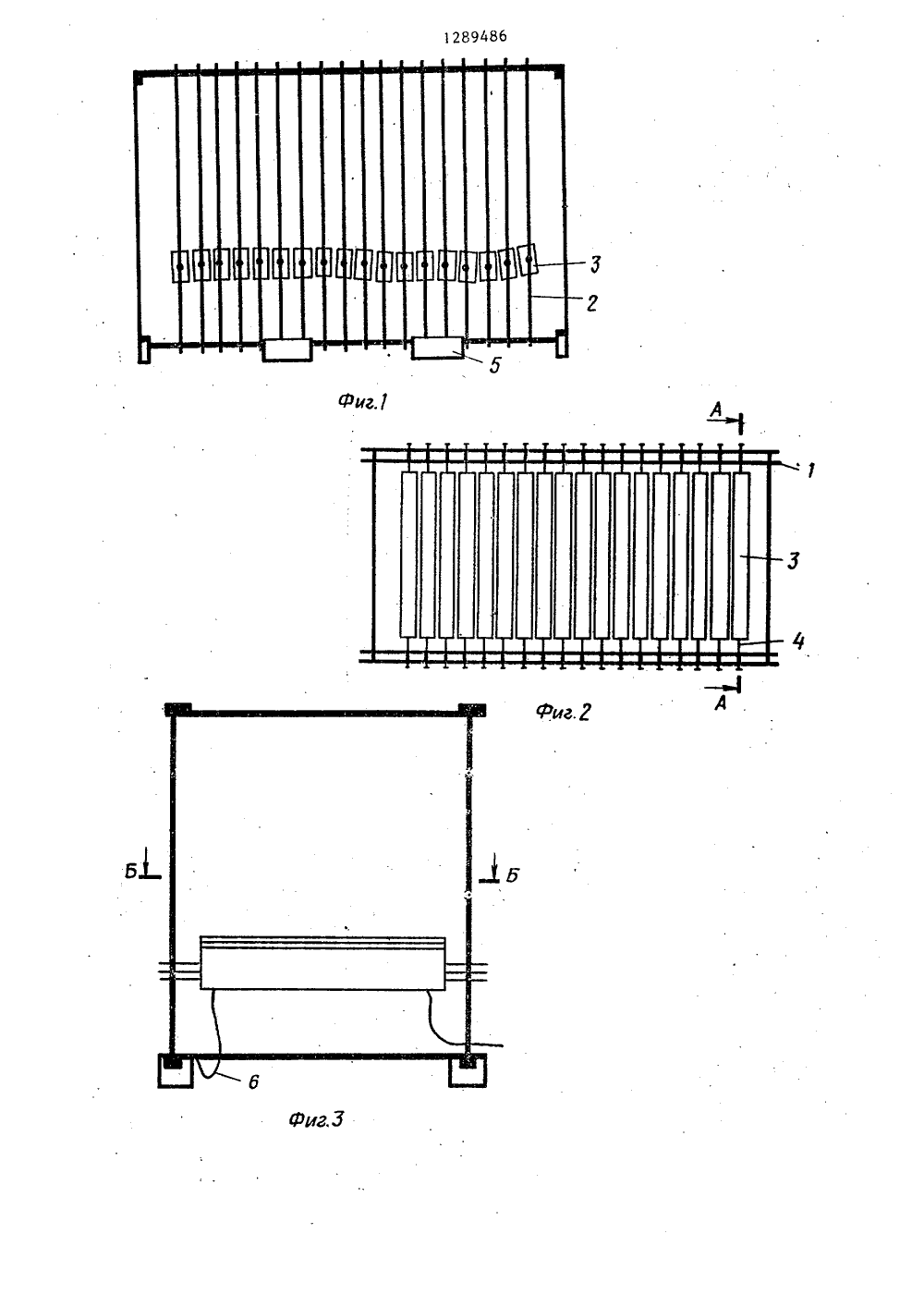

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 0 4 А 61 С 15 00 ПИСАНИЕ ИЗОБРЕТЕН В ПРЕ аченодметовытовой,мебелиль изобее точно рофиля л ретения - б продольного отдыха. Стеки 2, опорн оделированиметов дляамы 1, стой д содержит е секции 3 гментами ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ Н АВТОРСКОМУ СВИДЕТЕЛЬСТ(7) Львовский государственный институт прикладного и декоративногискусства(56) Авторское свидетельство СССРР 280792, кл, А 47 С 4/12, 1969.(54) СТЕНД ОПРЕДЕЛЕНИЯ УДОМЕТОВ ДЛЯ ОТДЫХА(57) Изобретение предназдля определения удобств протдыха при проектированиипромышленной и специальнойдля лечебных учреждений. Ц 7, обоймами 8, коробом 9 и шлангом10 для фиксации сегментов, зажимы12, 13 и 4, Сегменты 7 имеют головки 18, установленные на стержне спомощью шарнира с тремя степенямисвободы и подпружиненные. Стойки 2установлены с возможностью горизонтального перемещения, которое фиксируется зажимом 14. Опорные секцииимеют возможность вертикального перемещения с фиксацией положения зажимом 12 и углового перемещения вокругпродольной оси с фиксацией угла зажимом 13. Масса тела человека давитна головки 18, сжимая пружины. Подачасжатого воздуха в шланги 10 фиксирует их в нужном положении. Расчленениеисследуемой плоскости с помощью секций 3 и набора сегментов 7 дает возможность точно моделировать профильв любом диапазоне антропометрическихданных человека. 6 ил.Формула 35 40 45 50 55 Изобретение относится к устройствам определения удобств предметовдля отдыха. Результаты исследований,полученные на стенде, могут применяться при проектировании бытовой ипромьппленной мебели, а также специальной мебели для лечебных учреждений.Целью изобретения является болееточное моделирование продольногопрофиля предметов для отдыха за счетконструктивных особенностей устройства.На фиг. 1 изображен стенд, общийвид; на фиг. 2 - то же, вид сверху;на фиг. 3 - то же, вид сбоку; нафиг, 4 - сечение А-А на фиг. 2, частичный вырез секции; на фиг, 5 - сечение Б-Б на фиг. 3, частичный вырез секции; на фиг. 6 - сечение В-Вна фиг. 5.Стенд определения удобств предметов для отдыха содержит две параллельно стоящие рамы 1, стойки 2,опорные секции 3, крепежный узел 4,опоры 5, гибкие шланги 6 для подачисжатого воздуха, сегменты 7, обоймысекций 8, предохранительный Короб 9,шланг для фиксации сегментов 1 О,кран 11 для длительной задержки сжатого воздуха, зажимы 12 и 13, экс-.центрический зажим 14, тягу 15, винт16, стержни 17, головки 18, пружины19, шайбы 20,Стойки 2 установлены на рамах 1с возможностью горизонтального перемещения и фиксации с помощью эксцентрического зажима 14, к которомуприкреплена тяга 15, проходящая внутри стойки по всей длине и заканчивающаяся винтом 16. На стойках 2 устанавливаютсм опорные секции 3 с возможностью вертикального перемещенияи поворота вокруг поперечной горизонтальной оси и фиксацией в требуемом положении с помощью крепежногоузла 4. Крепежный узел 4 состоит иззажима 2 для фиксации секций приперемещении в вертикальном направлении и зажима 13 для фиксации секциипод любым поворотом вокруг попереч-.ной горизонтальной оси. Каждая опорная секция состоит из сегментов 7.Обоймы 8 выполнены из деревянныхпластин с отверстиями под стержни,9486 2в которые вклеены металлические шайбы 20, соответствующие диаметру стержней для уменьшения силы трения при движении стержня в вертикальном направлении.Устройство работает следующим образом.Вес тела человека давит на пово-. ротную головку 18 сегмента 7, сжимая пружину 19. Подача сжатого воздуха в шланги 10, расположенные между рядами стержней 17, фиксирует их в нужном направлении. Таким образом, расчленение исследуемой плоскости на большое количество секций и возможность перемещения их горизонтально в направлении продольного профиля дает возможность более точно. моделировать.его. Это позволяет проводить исследования в любом диапазоне антропометрических данных людей.Применение на подпружиненных стержнях не жестких, а шарнирно установленны. головок дает возможность проводить исследования беэ применения дополнительного мягкого элемента (поролона), тем самым повышая точность результатов,изобретения Стенд определения удобств предметов для отдыха, содержащий рамы с стойками, опорные секции, установленные с возможностью фиксации в требуемом положении и снабженных подпружиненными стержнями с головками, и обоймы с фиксирующими шлангами, о т л и ч а ю щ и й с я тем, что, с целью более точного моделирования продольного профиля предметов, каждая опорная секция закреплена, с помощью крепежного узла и одного зажима, на стойках с возможностью поворота вокруг оси и с фиксацией с помощью другого зажима при вертикальном перемещении, при этом стойки с помощью эксцентрического зажима и тяги закреплены на двух противоположных сторонах рамы с возможностью горизонтального перемещения, а каждая головка имеет чашеобразную форму с конусообразным несквозным отверстием и установлена на стержне с помощью шарнира с тремя степенями свободы.1289486 В Д Фиг.б 39/5 Тираж 617 П ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 3035, Москва, Ж, Раушская наб., даказ писное Проиэво нио-полиграфическое предприятие, г. Ужгород,роектнаяоставитель В, Швыркова дактор А. Долииич Техред М,Ходанич Корректор А, Зимокосо
