Сигнализатор предельного уровня

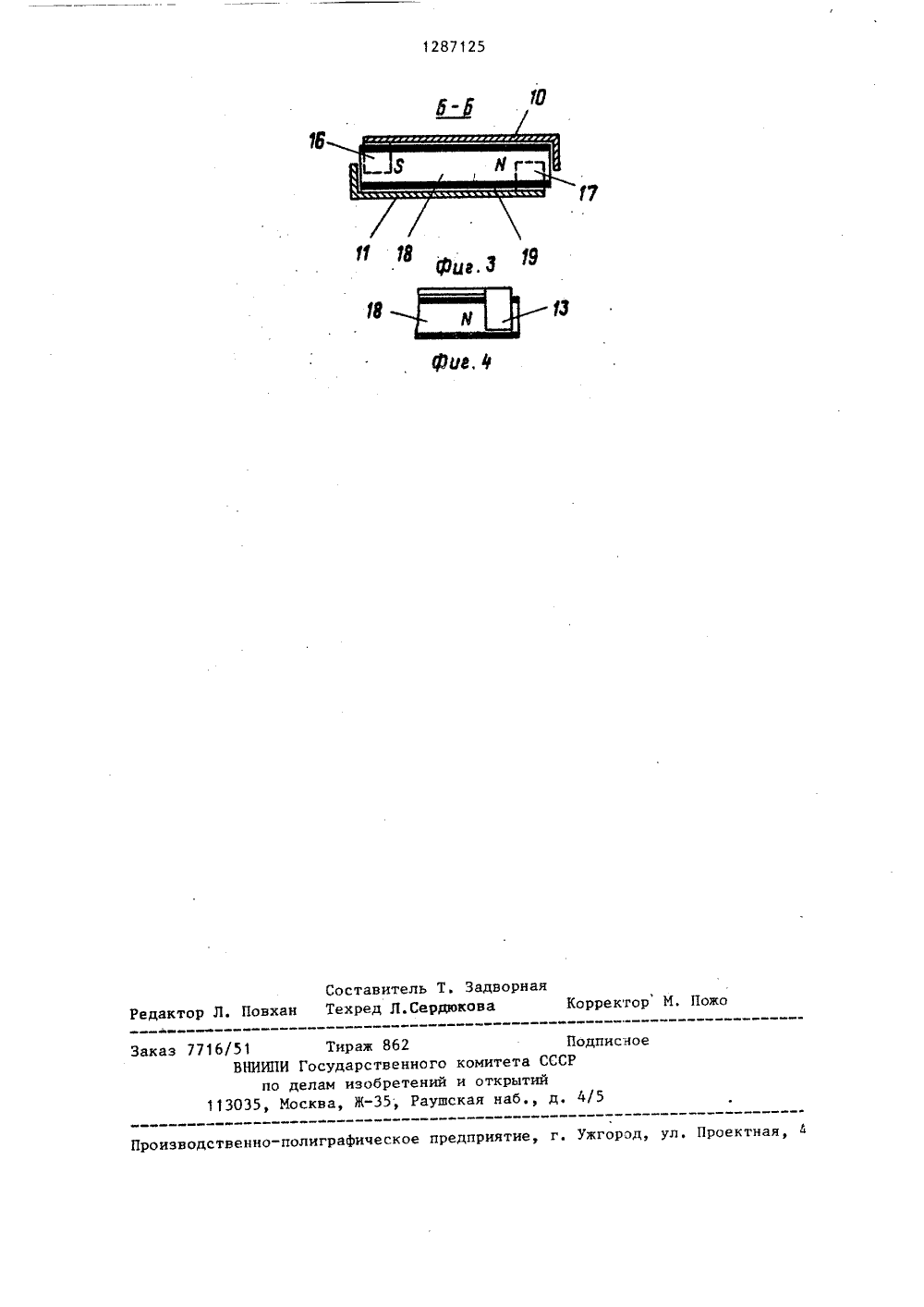

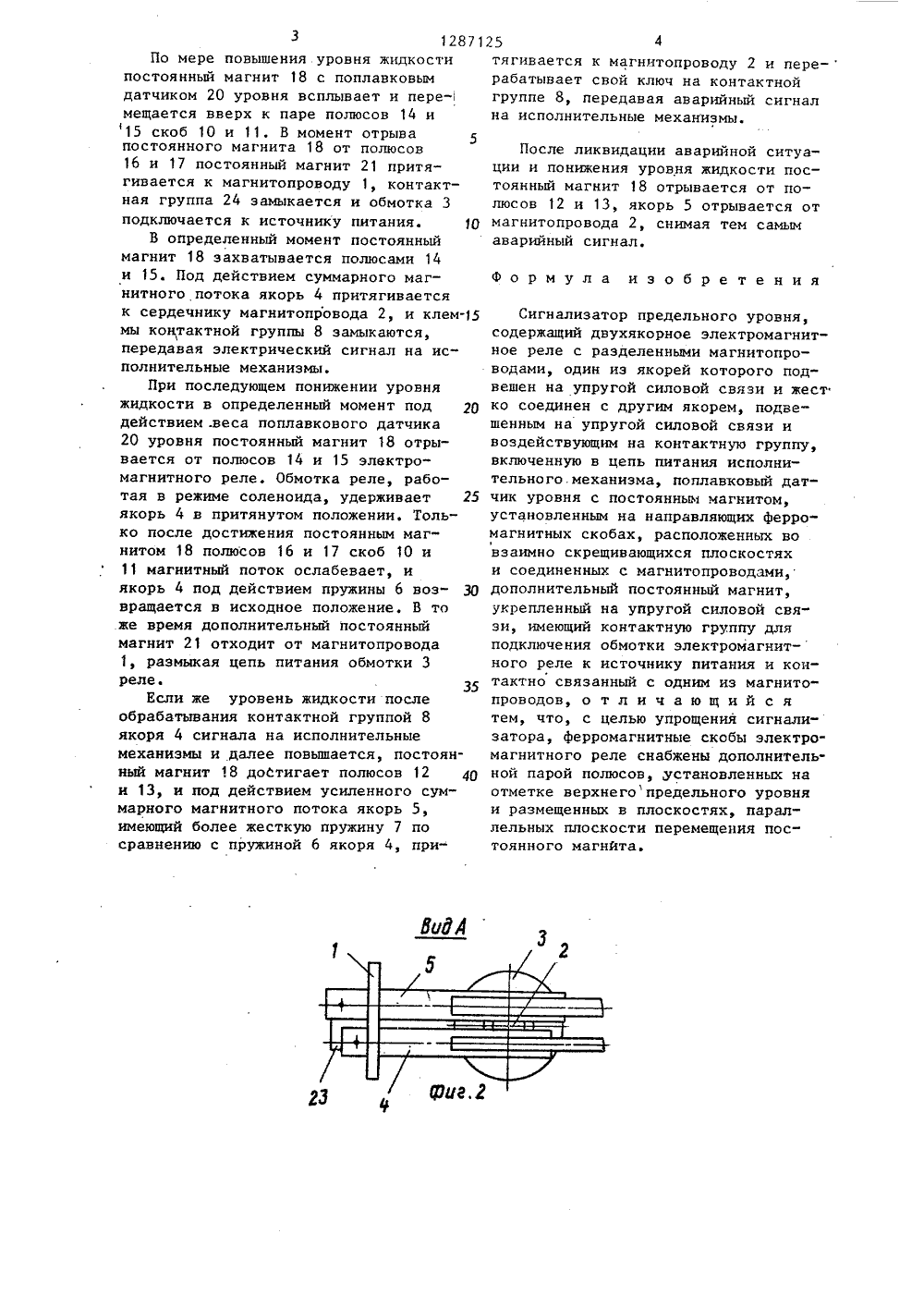

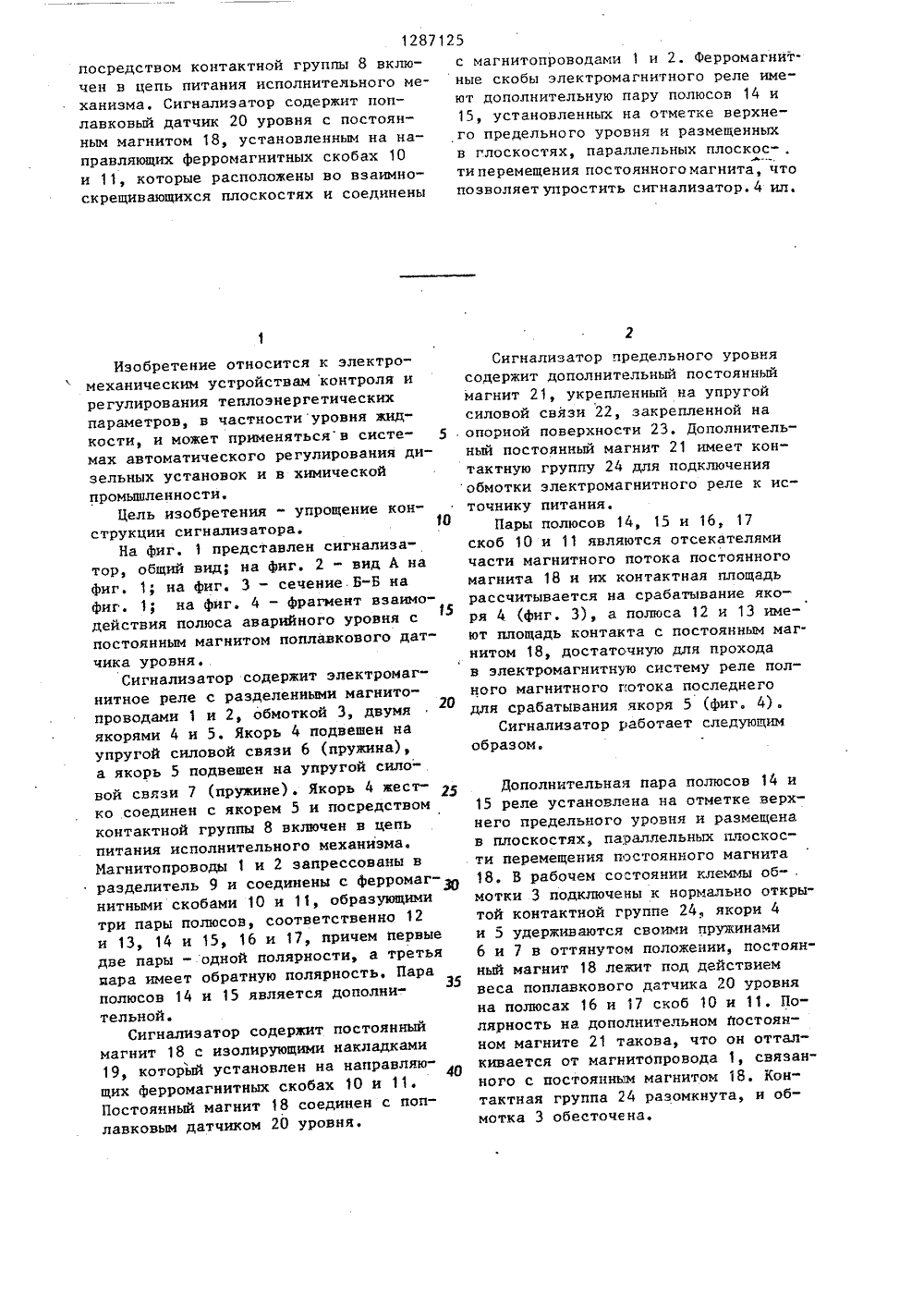

(504 С 05 0 9/1 12 ОПИСАНИЕ ИЗОБРЕТЕНИ ЕТЕЛЬСТВ ВТОРСНОМУ1 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРпО делАм изОБРетений и ОткРытий(54) СИГНАЛИЗАТОР ПРЕДЕЛЬНОГО УРОВНЯ(57) Изобретение относится к электромеханическим устройствам контроля ирегулирования теплоэнергетическихпараметров, в частности уровня жидкости. Сигнализатор предельного уровня содержит электромагнитное реле сразделенными магнитопроводами 1 и 2,обмоткой 3, якорями 4 и 5, жесткосоединенными друг с другом. Якорь 41287 125 посредством контактной группы 8 включен в цепь питания исполнительного механизма, Сигнализатор содержит поплавковый датчик 20 уровня с постоянным магнитом 18, установленным на направляющих ферромагнитных скобах 10и 11, которые расположены во взаимноскрещивающихся плоскостях и соединены Изобретение относится к электромеханическим устройствам контроля ирегулирования тенлоэнергетическихпараметров, в частностиуровня жидкости, и может применятьсяв системах автоматического регулирования дизельных установок и в химическойпромышленности,Цель изобретения - упрощение конструкции сигналиэатора.На фиг. 1 представлен сигнализатор, общий вид; на фиг. 2 - вид А наФиг. 1; на фиг. 3 - сечение. Б-Б нафиг. 1 на фиг. 4 - фрагмент взаимое15действия полюса аварийного уровня спостоянным магнитом поплавкового датчика уровня.Сигналиэатор содержит электромагнитное реле с разделенными магнитопроводами 1 и 2, обмоткой 3, двумя20якорями 4 и 5. Якорь 4 подвешен наупругой силовой связи 6 (пружина),а якорь 5 подвешен на упругой сило-вой связи 7 (пружине). Якорь 4 жестко соединен с якорем 5 и посредствомконтактной группы 8 включен в цепьпитания исполнительного механизма.Магнитопроводы 1 и 2 эапрессованы вразделитель 9 и соединены с ферромаг-З 0нитными скобами 10 и 11, образующимитри пары полюсов, соответственно 12и 13, 14 и 15, 16 и 17, причем первыедве пары - одной полярности, а третьядара имеет обратную полярность. Пара35полюсов 14 и 15 является дополнительной.Сигнализатор содержит постоянныймагнит 18 с изолирующими накладками19, который установлен на направляющих ферромагнитных скобах 10 и 11.Постоянный магнит 18 соединен с поплавковым датчиком 20 уровня,с магнитопроводами 1 и 2. Ферромагнит. ные скобы электромагнитного реле имеют дополнительную пару полюсов 14 и 15, установленных на отметке верхнего предельного уровня и размещенных в глоскостях, параллельных плоскос- ..типеремещения постоянногомагнита, что позволяет упростить сигнализатор. 4 ил. Сигнализатор предельного уровня содержит дополнительный постоянный магнит 21, укрепленный на упругой силовой связи 22, закрепленной на опорной поверхности 23. Дополнительный постоянный магнит 21 имеет контактную группу 24 для подключения обмотки электромагнитного реле к источнику питания.Пары полюсов 14, 15 и 16, 17 скоб 10 и 11 являются отсекателями части магнитного потока постоянного магнита 18 и их контактная площадь рассчитывается на срабатывание якоря 4 (Фиг. 3), а полюса 12 и 13 имеют площадь контакта с постоянным магнитом 18, достаточную для прохода в электромагнитную систему реле полного магнитного потока последнего для срабатывания якоря 5 (фиг. 4).Сигнализатор работает следующим образом. Дополнительная пара полюсов 14 и 15 реле установлена на отметке верхнего предельного уровня и размещена в плоскостях, параллельных плоскости перемещения постоянного магнита 18, В рабочем состоянии клеьиы об- . мотки 3 подключены к нормально открытой контактной группе 24 якори 4 и 5 удерживаются своими пружинами б и 7 в оттянутом положении, постоянный магнит 18 лежит под действием веса поплавкового датчика 20 уровня на полюсах 16 и 17 скоб 10 и 11, Полярность на дополнительном йостоянном магните 21 такова, что он отталкивается от магнитопровода 1, связанного с постоянным магнитом 18. Контактная группа 24 разомкнута, и обмотка 3 обесточена,5После ликвидации аварийной ситуации и понижения уровня жидкости постоянный магнит 8 отрывается от полюсов 12 и 13, якорь 5 отрывается отмагнитопровода 2, снимая тем самымаварийный сигнал. 3 12871По мере повышения уровня жидкости постоянный магнит 18 с поплавковым датчиком 20 уровня всплывает и пере- мещается вверх к паре полюсов 14 и 15 скоб 10 и 11. В момент отрыва постоянного магнита 18 от полюсов 16 и 17 постоянный магнит 21 притягивается к магнитопроводу 1, контактная группа 24 замыкается и обмотка 3 подключается к источнику питания.В определенный момент постоянный магнит 18 захватывается полюсами 14 и 15. Под действием суммарного магнитного потока якорь 4 притягивается к сердечнику магнитопровода 2, и клеммы контактной группы 8 замыкаются, передавая электрический сигнал на исполнительные механизмы.При последующем понижении уровня жидкости в определенный момент под 20 действием .веса поплавкового датчика 20 уровня постоянный магнит 18 отрывается от полюсов 14 и 15 электромагнитного реле. Обмотка реле, работая в режиме соленоида, удерживает 25 якорь 4 в притянутом положении. Только после достижения постоянным магнитом 18 полюсов 16 и 17 скоб 10 и 11 магнитный поток ослабевает, и якорь 4 под действием пружины 6 воз вращается в исходное положение. В то же время дополнительный постоянный магнит 21 отходит от магнитопровода 1, размыкая цепь питания обмотки 3 реле. 35Если же уровень жидкости после обрабатывания контактной группой 8 якоря 4 сигнала на исполнительные механизмы и далее повышается постоянный магнит 18 достигает полюсов 12 40 и 13, и под действием усиленного суммарного магнитного потока якорь 5, имеющий более жесткую пружину 7 по сравнению с пружиной 6 якоря 4, при 25 4тягивается к магнитопроводу 2 и перерабатывает свой ключ на контактнойгруппе 8, передавая аварийный сигнална исполнительные механизмы. Формула изобретения Сигнализатор предельного уровня, содержащий двухякорное электромагнитное реле с разделенными магнитопроводами, один из якорей которого подвешен на упругой силовой связи и жест ко соединен с другим якорем, подвешенным на упругой силовой связи и воздействующим на контактную группу, включенную в цепь питания исполнительного. механизма, поплавковый датчик уровня с постоянным магнитом, установленным на направляющих Ферромагнитных скобах, расположенных вовзаимно скрещивающихся плоскостях и соединенных с магнитопроводами, дополнительный постоянный магнит, укрепленный на упругой силовой связи, имеющий контактную группу для подключения обмотки электромагнитного реле к источнику питания и кон" тактно связанный с одним из магнитопроводов, о т л и ч а ю щ и й с я тем, что, с целью упрощения сигнализатора, Ферромагнитные скобы электромагнитного реле снабжены дополнительной парой полюсов, установленных на отметке верхнегопредельного уровня и размещенных в плоскостях, параллельных плоскости перемещения постоянного магнИта.1287125 Составитель ТЗадворнаяовхан Техред Л.Сердюкова Корректор М. Пожо дакт 1 Тираж 862ВНИИПИ Государственного кпо делам изобретений и 13035, Москва, Ж, Раушск Подписномитета СССР аказ 7716 Л открытии я наб., д. 4/ роектная,Производственно-полиграфическое предприятие, г. Ужгород,
