Установка для создания колебательных движений объекта при аэрогидродинамических испытаниях
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1286460
Автор: Мансветов
Текст

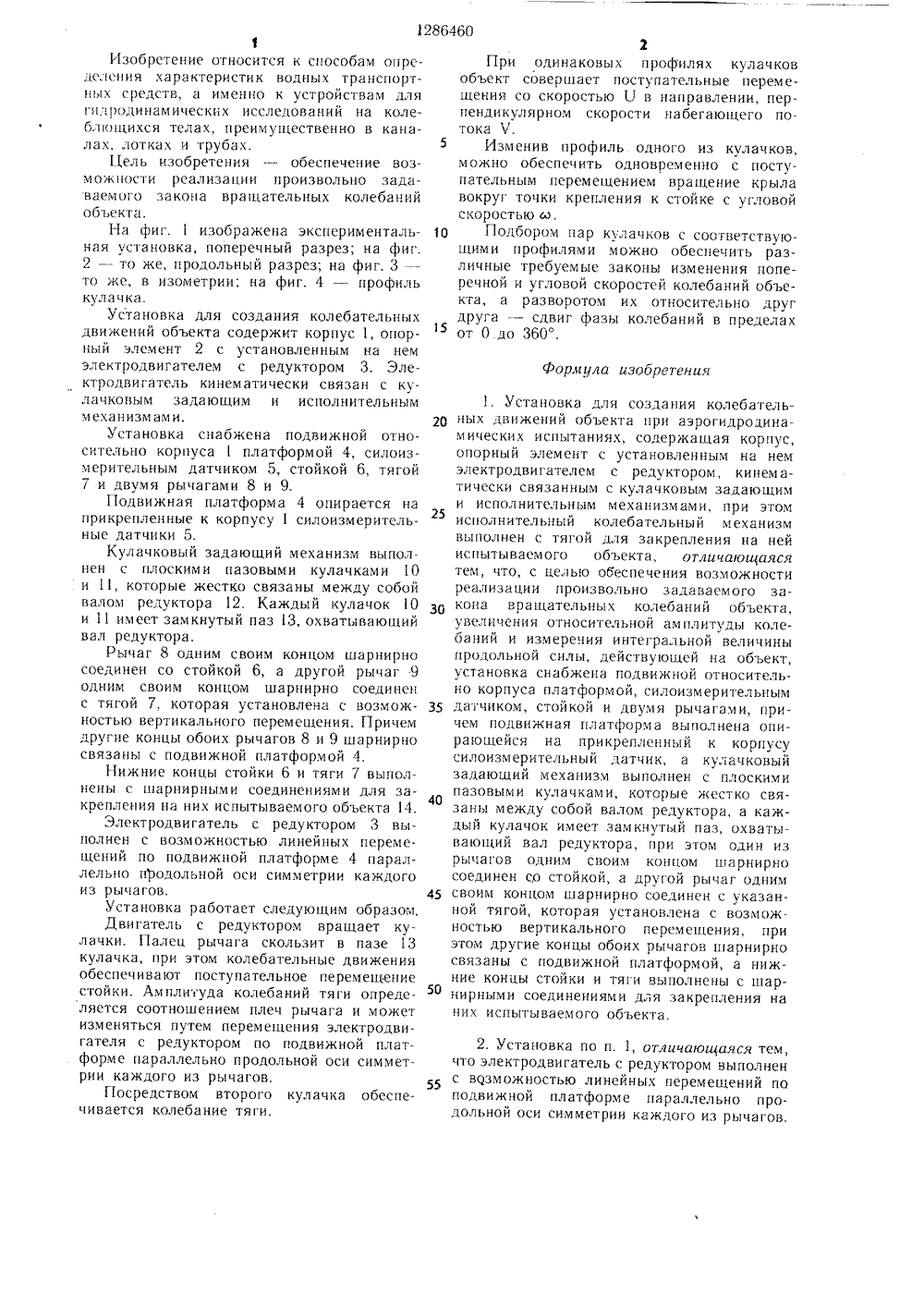

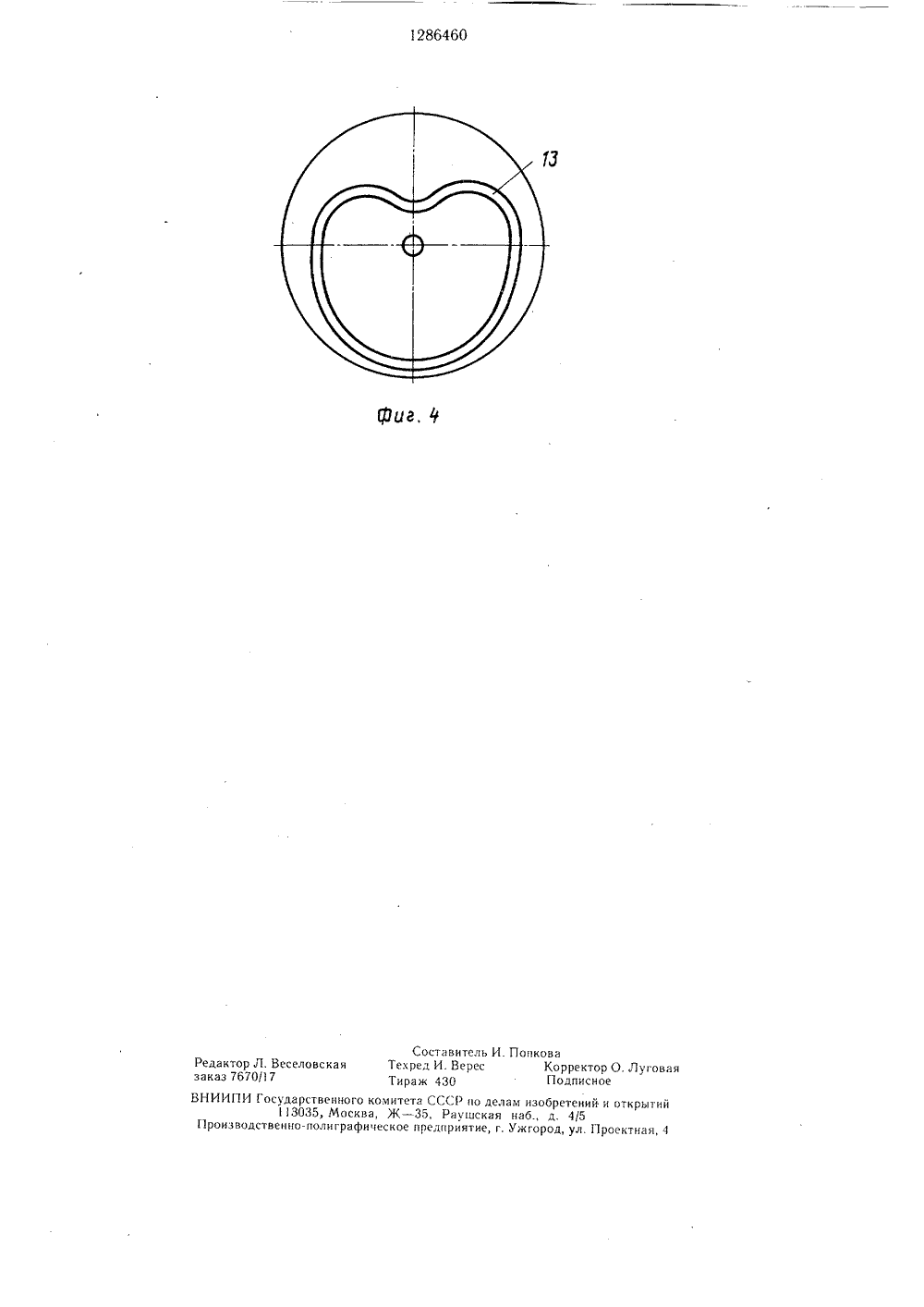

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 119) 11 2864 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОБРЕТЕНИЯ"ЛЬСТВУ(54) УСТАНОВКА ДЛЯ СОЗДАНИЯ КОЛЕБАТЕЛЬНЫХ ДВИЖЕНИЙ ОБЪЕКТАГ 1 РИ АЭРОГИДРОДИНАМИЧЕСКИХ ИСПЫТАНИЯХ(57) Изобретение относится к способамопределения характеристик водных транспортных средств, а именно к устройствамдля гидродинамических исследований наколеблющихся телах, преимущественно крыОПИСАНИЕ Я ВТОРСКОМУ СВИ д 4 В 63 В 9/02, б 01 М 1 О/О льев в гидродинамических каналах, лотках и трубах. Цель изобретения - обеспечение возможности реализации произвольно задаваемого закона вращательных колебаний объекта. Испытываемый объект 14 шарнирно крепится к стойке 6 и тяге 7. Законы колебаний задаются двумя плоскими падовыми кулачками 10 и 11, закрепленными на валу 12 редуктора. Платформа 4, на которой смонтированы указанные элементы устройства, установлена с возможностью перемещения в направлении потока и опирается на прикрепленные к корпусу 1 силоизмерительные датчики 5. Перемещением электродвигателя с редуктором обеспечивается возможность изменения амплитуды колебаний без замены кулачков. 1 3. п. ф-лы, 4 ил.Формула изобретения 1Изобретение относится к способам определения характеристик водных транспортных средств, а именно к устройствам для гплродинамических исследований на колеблкццихся телах, преимущественно в каналах, лотках и трубах.Цель изобретения - обеспечение возможности реализации произвольно задаваемого закона вращательных колебаний об ьекта.На фиг. 1 изображена экспериментальная установка, поперечный разрез; на фиг.2 - то же, продольный разрез; на фиг. 3 - то же, в изометрии; на фиг. 4 - профиль кулачка.Установка для создания колебательных движений объекта содержит корпус 1, опорный элемент 2 с установленным на нем электродвигателем с редуктором 3. Электродвигатель кинематически связан с кулачковым задающим и исполнительным м еханизм ам и.Уста новка снабжена подвижной относительно корпуса 1 платформой 4, силоизмерительным датчиком 5, стойкой 6, тягой 7 и двумя рычагами 8 и 9.Подвижная платформа 4 опирается на прикрепленные к корпусу 1 силоизмерительные датчики 5.Кулачковый задающий механизм выполнен с плоскими пазовыми кулачками 10 и 11, которые жестко связаны между собой валом редуктора 12. Каждый кулачок 10 и 11 имеет замкнутый паз 13, охватывающий вал редуктора.Рычаг 8 одним своим концом шарнирно соединен со стойкой 6, а другой рычаг 9 одним своим концом шарнирно соединен с тягой 7, которая установлена с возможностью вертикального перемещения. Причем другие концы обоих рычагов 8 и 9 шарнирно связаны с подвижной платформой 4.Нижние концы стойки 6 и тяги 7 выполнены с шарнирными соединениями для закрепления на них испытываемого объекта 14.Электродвигатель с редуктором 3 выполнен с возможностью линейных перемещений по подвижной платформе 4 параллельно п 1 зодольной оси симметрии каждого из рычагов.Установка работает следующим образом, Двигатель с редуктором вращает кулачки. Палец рычага скользит в пазе 13 кулачка, при этом колебательные движения обеспечивают поступательное перемещение стойки. Амплитуда колебаний тяги определяется соотношением плеч рычага и может изменяться путем перемещения электродвигателя с редуктором по подвижной платформе параллельно продольной оси симметрии каждого из рычагов.Г 1 осредством второго кулачка обеспечивается колебание тяги. 20 25 30 35 40 45 50 2При одинаковых профилях кулачков объект совершает поступательные перемещения со скоростью Б в направлении, перпендикулярном скорости набегающего потока Ч.Изменив профиль одного из кулачков, можно обеспечить одновременно с поступательным перемещением вращение крыла вокруг точки крепления к стойке с угловой скоростью ы,Подбором пар кулачков с соответствую- шими профилями можно обеспечить различные требуемые законы изменения поперечной и угловой скоростей колебаний объекта, а разворотом их относительно друг друга - сдвиг фазы колебаний в пределах от 0 до 360. 1. Установка для создания колебательных движений объекта при аэрогидродинамических испытаниях, содержащая корпус, опорный элемент с установленным на нем электродвигателем с редуктором, кинематически связанным с кулачковым задающим и исполнительным механизмами, при этом исполнительный колебательный механизм выполнен с тягой для закрепления на ней испытываемого объекта, отличающаяся тем, что, с целью обеспечения возможности реализации произвольно задаваемого закона вращательных колебаний объекта, увеличения относительной амплитуды колебаний и измеречия интегральной величины продольной силы, действующей на объект, установка снабжена подвижной относительно корпуса платформой, силоизмерительным датчиком, стойкой и двумя рычагами, причем подвижная платформа выполнена опирающейся на прикрепленный к корпусу силоизмерительный датчик, а кулачковый задающий механизм выполнен с плоскими пазовыми кулачками, которые жестко связаны между собой валом редуктора, а каждый кулачок имеет замкнутый паз, охватывающий вал редуктора, при этом один из рычагов одним своим концом шарнирно соединен со стойкой, а другой рычаг одним своим концом шарнирно соединен с указанной тягой, которая установлена с возможностью вертикального перемещения, при этом другие концы обоих рычагов шарнирно связаны с подвижной платформой, а нижние концы стойки и тяги выполнены с шарнирными соединениями для закрепления на цих испытываемого объекта. 2. Установка по п. 1, отличающаяся тем, что электродвигатель с редуктором выполнен с возможностью линейных перемещений по подвижной платформе параллельно продольной оси симметрии каждого из рычагов.гова Составитель И. ПопковаЛ. Веселовская Техрел И. Верее Корректор О. ЛуО/17 Тираж 430 ПодписноеГосударственного комитета СССР по делам изобретений и открытий1 3035, Москва, Ж - 35, Раушская наб., д. 4/5дственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
СмотретьЗаявка
3789400, 13.09.1984
СЕВАСТОПОЛЬСКОЕ ВЫСШЕЕ ВОЕННО-МОРСКОЕ ИНЖЕНЕРНОЕ УЧИЛИЩЕ
МАНСВЕТОВ БОРИС НИКОЛАЕВИЧ
МПК / Метки
МПК: B63B 9/02, G01M 10/00
Метки: аэрогидродинамических, движений, испытаниях, колебательных, объекта, создания
Опубликовано: 30.01.1987
