Устройство для отображения знаковой информации

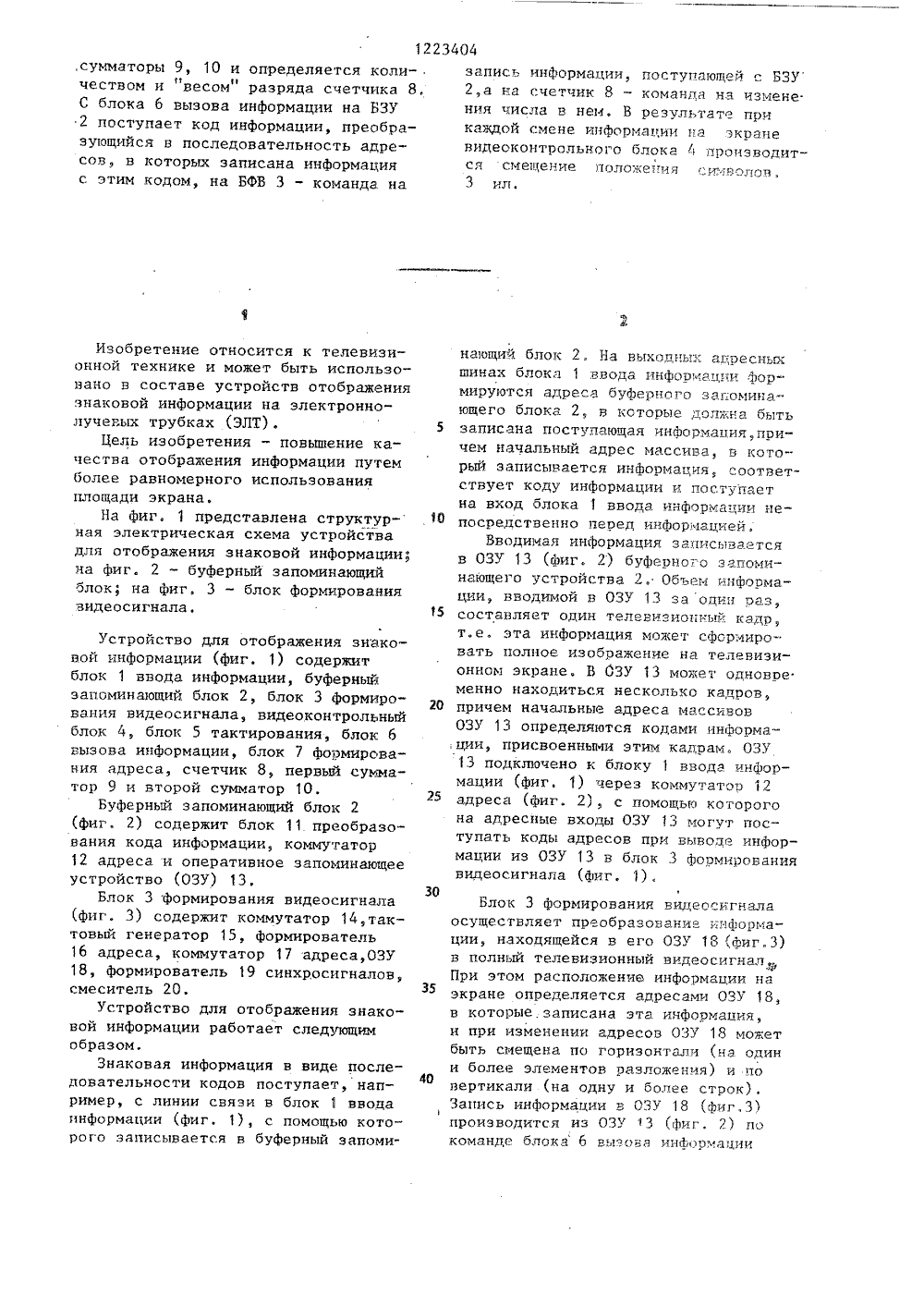

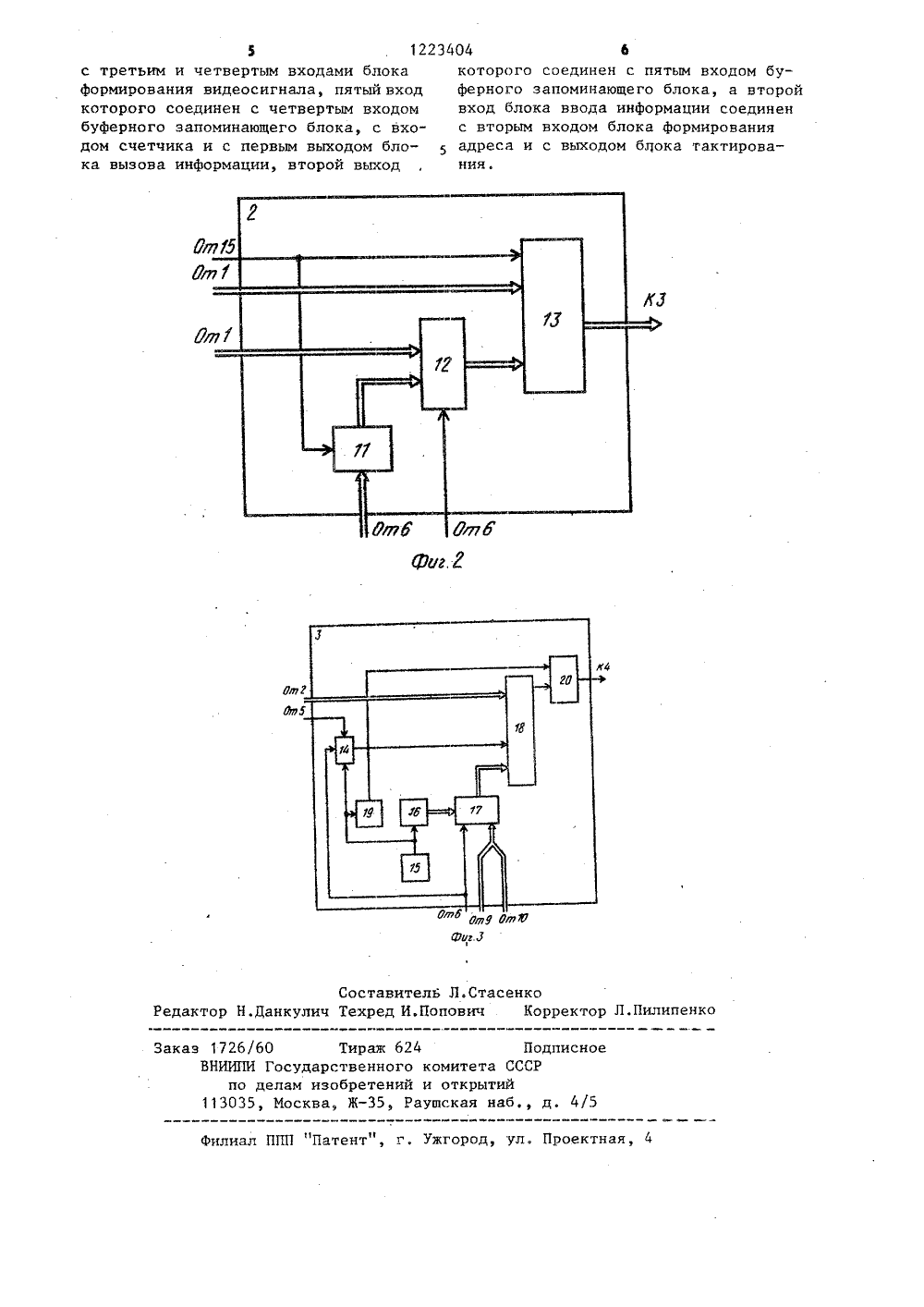

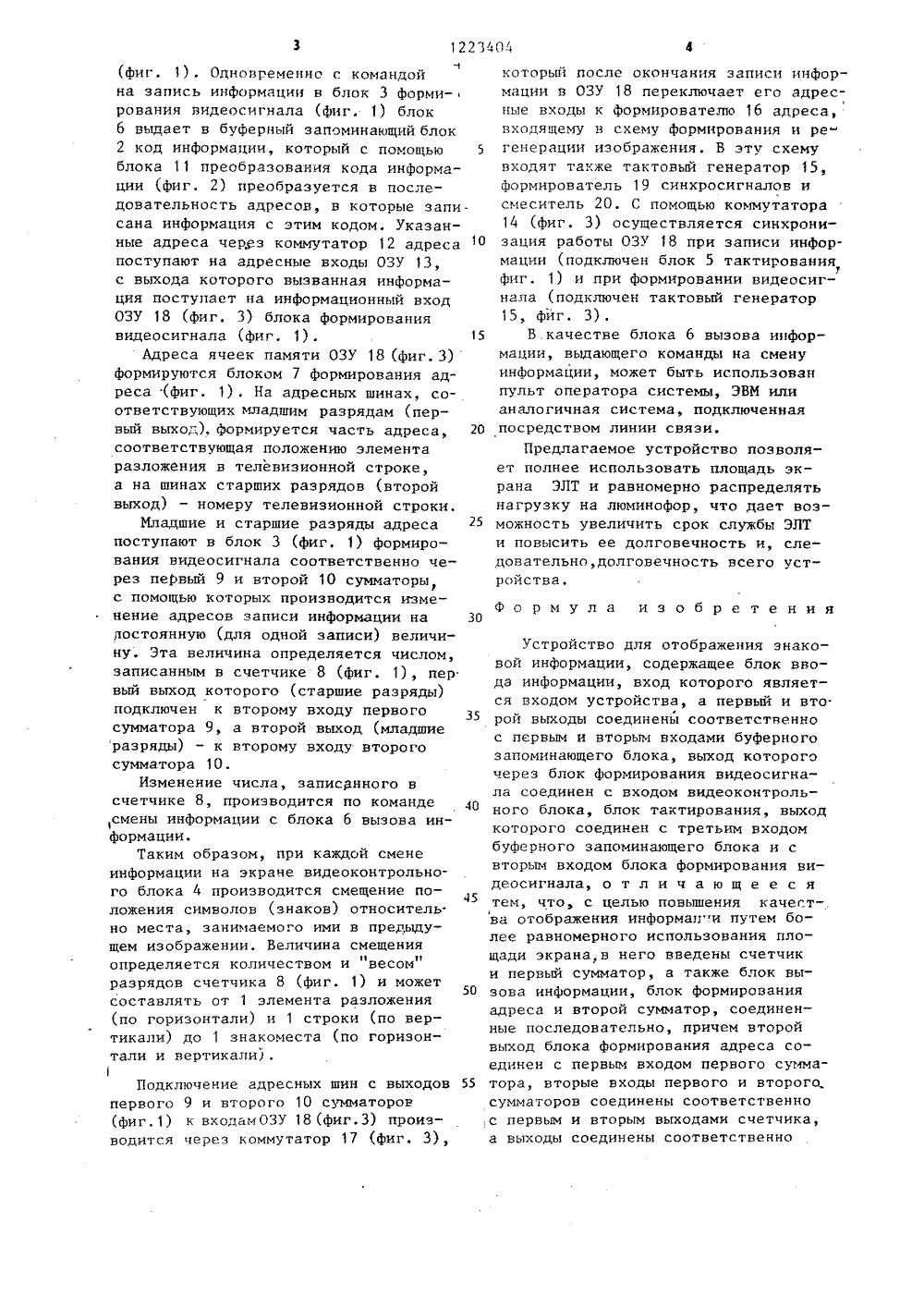

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК,51)4 Н 0 СУДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ИОАНИЕ ИЗОБ(71) Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии (72) В.Я.Ободан,Е.Н.-А.Бердянский и В.А.Новодранова(56) Авторское свидетельство СССР 9 481923, кл. С 06 К 15/20, 1975.Авторское свидетельство, СССР ,Ф 603150, кл. Н 04 Н 5/48, 1978. (54) УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ ЗНА-, КОВОЙ ИНФОРМАЦИИ(57) Изобретение относится к телевизионной технике и обеспечивает повышение качества отображения информа,ции путем более равномерного использования площади экрана. Знаковая информация с линии связи через блок 1 ввода информации записывается в буферный запоминающий блок (БЗУ) 2, В БЗУ 2 может одновременно находиться информация нескольких кадров, причем начальные адреса определяются кодами информации, присвоенными этим кадрам и поступающими на блок 1 ввода информации непосредственно перед информацией. В блоке формирования видеосиг. нала (БФВ) 3. информация, поступающая из БЗУ 2, преобразуется в полный те" левизионный видеосигнал. При этом информация, воспроизводимая на видео- контрольном блоке 4, может быть смещена по горизонтали и вертикали за счет изменения адресов. Младшие и старшие разряды адреса поступают на БФВ 3 с блока 7 формирования адреса соответственно через сумматоры 9 и 10. Величина смещения информации в виде постоянной (для одной записи) величины поступает со счетчика 8 на,сумматоры 9, 10 и определяется количеством и "весом" разряда счетчика 8.С блока б вызова информации на БЗУ2 поступает код информации, преобразующийся в последовательность адресов, в которых записана информацияс этим кодом, на БФВ 3 - команда, на Изобретение относится к телевизионной технике и может быть использовано в составе устройств отображения знаковой информации на электроннолучевых трубках (ЭЛТ).Цель изобретения - повьппение качества отображения информации путем более равномерного использования площади экрана.На фиг. 1 представлена структурная электрическая схема устройства для отображения знаковой информации; на Фиг. 2 - буферный запоминающий блок; на Фиг. 3 - блок формирования видеосигнала,Устройства для отображения знаковой информации (фиг. 1) содержитблок 1 ввода информации, буферныйзапоминающий блок 2, блок 3 формирования видеосигнала, видеоконтрольныйблок 4, блок 5 тактирования, блок бвызова информации, блок 7 Формирования адреса, счетчик 8, первый сумматор 9 и второй сумматор 10,Буферный запоминающий блок 2(фиг. 3) содержит коммутатор 14,тактовый генератор 15, формирователь1 б адреса, коммутатор 17 адреса,ОЗУ18, формирователь 19 синхросигналов,смеситель 20.Устройство для отображения знаковой информации работает следующимобразом,Знаковая информация в виде последовательности кодов поступает, например, с линии связи в блок 1 вводаинформации (фиг. 1), с помощью которого записывается в буферный запоми 5 16 15 2 О 25 ЗО запись информации, поступающей с БЗУ 2,а на счетчик 8 - команда на измене. ния числа в нем, В результате при каждой смене информации на экране видеоконтрольного блока 4 производится смещсние положения сгг;гволов,нающий блок 2, На выходных адресньг: шинах блока 1 ввода информации Формируются адреса буферного загоминающего блока 2 в которые должна быть записана поступающая информапия,причем начальный адрес массива, в который записывается информация, соответствует коду информации и поступает на вход блока 1 ввода информации непосредственно перед информацией.Вводимая информация записывается в ОЗУ 13 (фиг, 2) буферного запоминающего устройства 2. Объем информации, вводимой в ОЗУ 13 за один раз, составляет один телевизионный кадр, т.е, эта информация может сформировать полное изображение на телевизионном экране, В ОЗУ 13 может одновре менно находиться несколько кадров, причем начальные адреса массивов ОЗУ 13 определяются кодами информации, присвоенными этим кадрам. ОЗУ 13 подключено к блоку 1 ввода информации (Фиг. 1) через коммутатор 12 адреса (Фиг. 2), с помощью которого на адресные входы ОЗУ 13 могут поступать коды адресов при выводе информации из ОЗУ 13 в блок 3 Формирования видеосигнала (Фиг. 1). Блок 3 формирования видеосигнала осуществляет преобразование информации, находящейся в его ОЗУ 18 (Фиг.З) в полный телевизионный видеосигнал,=ф При этом расположение информации на экране определяется адресами ОЗУ 18, в которые. записана эта информация, и при изменении адресов ОЗУ 18 может быть смещена по горизонтали (на один и более эпементов разложения) и по вертикали (на одну и более строк). Запись информации в ОЗУ 18 (Фиг.З) производится из ОЗУ 13 (Фиг, 2) по команде блока 6 вызова информации(фиг. 1). Одновременно с командойна запись информации в блок 3 форми-рования видеосигнала (Фиг. 1) блокб выдает в буферный запоминающий блок2 код информации, который с помощью 5блока 11 преобразования кода информации (фиг. 2) преобразуется в последовательность адресов, в которые записана информация с этим кодом. Указанные адреса через коммутатор 12 адресапоступают на адресные входы ОЗУ 13,с выхода которого вызванная информация поступает на информационный входОЗУ 18 (фиг. 3) блока формированиявидеосигнала (фиг, 1). 15Адреса ячеек памяти ОЗУ 18 (фиг. 3)формируются блоком 7 формирования адреса (фиг, 1). На адресных шинах, соответствующих младшим разрядам (первый выход), Формируется часть адреса, 20соответствующая положению элементаразложЕния в телевизионной строке,а на шинах старших разрядов (второйвыход) - номеру телевизионной строки.Младшие и старшие разряды адресапоступают в блок 3 (фиг, 1) формирования видеосигнала соответственно через пеРвый 9 и второй 10 сумматоры,с помощью которых производится изменение адресов записи информации на 30постоянную (для одной записи) величину. Эта величина определяется числом,записанным в счетчике 8 (фиг. 1), первый выход которого (старшие разряды)подключен к второму входу первогосумматора 9, а второй выход (младшиеразряды) - к второму входу второгосумматора 10.Изменение числа, записанного всчетчике 8, производится по команде 40смены информации с блока 6 вызова информации.Таким образом, при каждой сменеинформации на экране видеоконтрольного блока 4 производится смещение положения символов (знаков) относительно места, занимаемого ими в предыдущем изображении, Величина смещения1 1определяется количеством и весомразрядов счетчика 8 (фиг. 1) и можетсоставлять от 1 элемента разложения(фиг. 1) к входам ОЗУ 18 (фиг. 3) производится через коммутатор 17 (фиг. 3),который после окончания записи информации в ОЗУ 18 переключает его адресные входы к формирователю 16 адреса, входящему в схему формирования и регенерации изображения. В эту схему входят также тактовый генератор 15, формирователь 19 синхросигналов и смеситель 20, С помощью коммутатора 14 (фиг. 3) осуществляется синхронизация работы ОЗУ 18 при записи информации (подключен блок 5 тактирования фиг. 1) и при формировании видеосигнала (подключен тактовый генератор 15, фйг. 3).В качестве блока 6 вызова информации, выдающего команды на смену информации, может быть использован пульт оператора системы, ЭВМ или аналогичная система, подключенная посредством линии связи.Предлагаемое устройство позволяет полнее использовать площадь экрана ЭЛТ и равномерно распределять нагрузку на люминофор, что дает возможность увеличить срок службы ЭЛТ и повысить ее долговечность и, следовательно,долговечность всего устройства.Формула изобретения Устройство для отображения знаковой информации, содержащее блок ввода информации, вход которого является входом устройства, а первый и вто.рой выходы соединены соответственно с первым и вторым входами буферного запоминающего блока, выход которого через блок формирования видеосигнала соединен с входом видеоконтрольного блока, блок тактирования, выход которого соединен с третьим входом буферного запоминающего блока и с вторым входом блока Формирования видеосигнала, о т л и ч а ю щ е е с я тем, что, с целью повышения качества отображения информаг.и путем более равномерного использования площади экрана,в него введены счетчик и первый сумматор, а также блок вызова информации, блок формирования адреса и второй сумматор, соединенные последовательно, причем второй выход блока формирования адреса соединен с первым входом первого сумматора, вторые входы первого и второго сумматоров соединены соответственно с первым и вторым выходами счетчика, а выходы соединены соответственнощ УрУ дпЮ юг 3 ставитель Л.Стасенко хред И.Попович Ко едактор Н.Данкулич р Л.Пилипенко/60 Тираж 624 ПодписИИПИ Государственного комитета СССР делам изобретений и открытий 5, Москва, Ж, Раушская наб., д. 4 Заказ 172 ПП Патент , г. Ужгород, ул. Проектная,нли 3 1223404 б с третьим и четвертым входами блока которого соединен с пятым входом буформирования видеосигнала, пятый вход Ферного запоминающего блока, а второй которого соединен с четвертым входом вход блока ввода информации соединен буферного запоминающего блока, с вхо- с вторым входом блока формирования дом счетчика и с первым выходом бло-адреса и с выходом блока тактировака вызова информации, второй выход , ния.
