Стенд для испытания зубчатых передач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

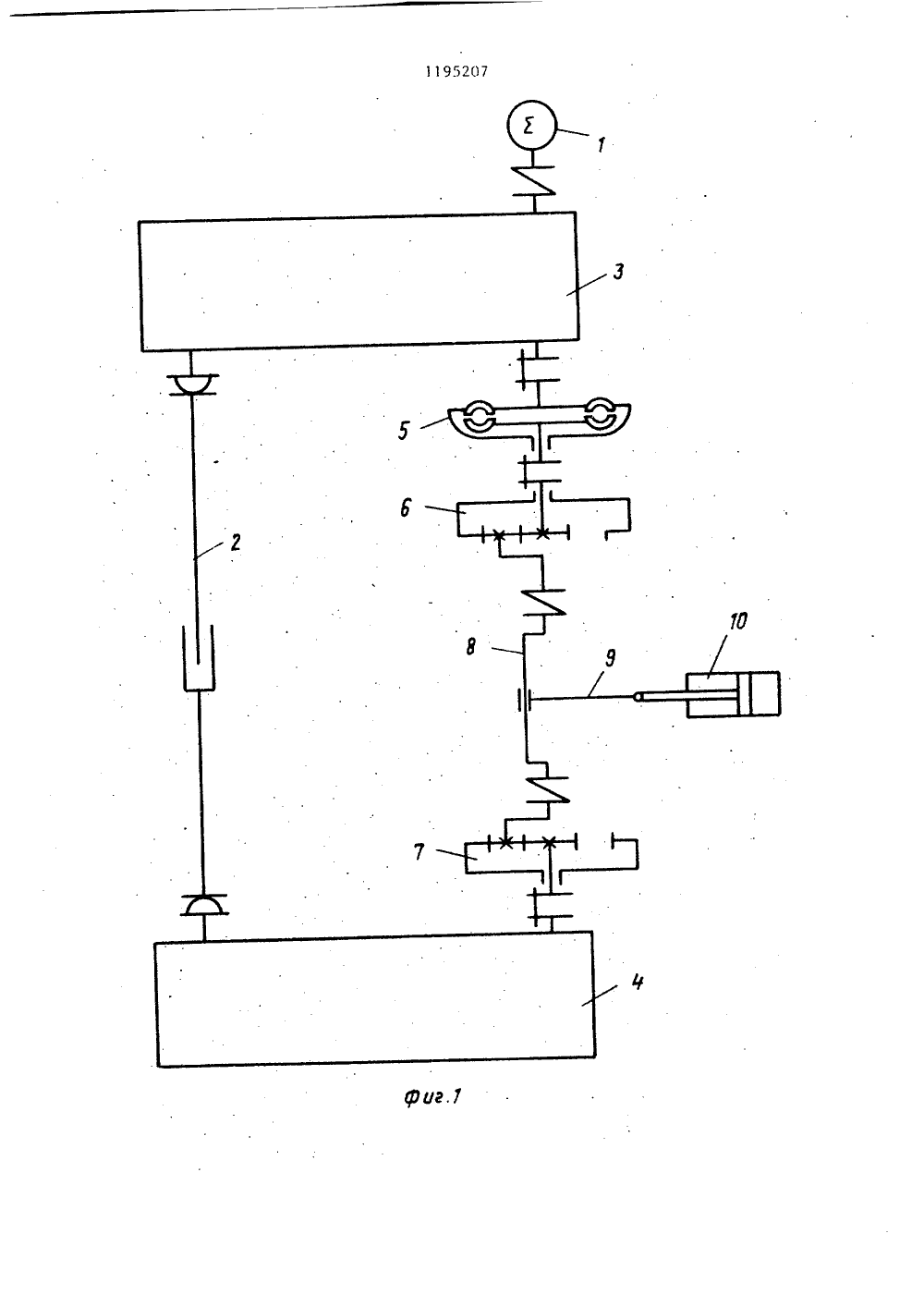

(21) 3771412/ (22) 05.06.84 (46) 30,11.85 (71) Киевский .Красного Знам ный институт 5-28 Бюл.орденани инже рудовогоерно-строитель Либ н льство3/02,ство С3/02,ство3/02,1978.ССР1979. а 3. Фаей ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗ Н АВТОРСКОМУ СВИДЕТ(54) (57) СТЕНД ДЛЯ ИСПЫТАНИЯ ЗУБЧАТЫХ ПЕРЕДАЧ по схеме замкнутогоконтура, содержащий привод, планетарные редуктор и мультипликатор,гидроцилиндр, гидросистему и замыкающие валы, о т л и ч а ю щ и й -с я тем, что, с целью расширениядиапазона создаваемых нагрузок,связывающий водила планетарныхредуктора и мультипликатора замыкающий вал выполнен коленчатым,шток гидроцилиндра шарнирно связанс последним, а гидросистема включаев себя сблокированные регулируемыедроссели, соединенные с полостямигидроцилиндра.10 15 20 30 35 40 обратный клапан 16. 50 Изобретение относится к машиностроению,а именно к испьп ательной технике, и может был ь использовано при испьп анин эубчаэых передач по схеме замкиутого конура при динамичелу кои нагрузке,Целью изобретения является расширение диапазона создаваемых нагрузокпутем обеспечения в ветвях замкнутого контура знакопеременной пульсирующей нагрузки,На фиг,1 изображена общая схемастенда, на фиг. 2 - схема гидросистемы стенда.Стенд содержит привод 1, замыкающий вал 2, например карданный, соединяющий тихоходные валы испытуемыхредукторов 3 и 4.В кинематической цепи, связывающейбьк.роходные валы по следн их, ус тановлены гидромуфта 5 и планетарныередуктор 6 и мультипликатор 7,водила которых соединены замыкающим коленчатым валом 8, с которым шарнирно связан, например, при помощи шатуна 9 шток гидроцилиндра 1 О, полости которогооединены со сблокированными регулируемыми дросселями 1 и 12 гидросистемы, включающей также гидронасос 13, трубопровод 14, клапаны 15 и 16, трубопроводы 17 и 18 с обратными клапанами 19 и 20, предохранительный клапан 21, бак 22 с рабочей жидкостью, вентили 23 и 24, манометры 25 и 26.Стенд работает следующим образом,При обкатке редукторов 3 и 4 на холостом ходу включается привод 1 и гидронасос 13, вентили 23 и 24 полносью открыты для свободной циркуляции рабочей жидкости.При испытании редукторов 3 и 4 под нагрузкой в замкнутом контуре создается пульсирующий знакопеременный нагружающий момент путем приложения к коленчатому валу 8 дополнительной нагрузки, создаваемой гидро- цилиндром 10.Нагружающий момент передается на испытуемый редуктор 3 через планетарный редуктор 6 и гидромуфту 5. При относительном повороте насосного и гурбинного колес гидромуфты 5 из-эа отсутствия трущихся частей обеспечивается износостойкость муфты, что повышает надежность испытаний.При вращении коленчатого вала 8 поршень гидроцилиндра 10 совершает возвратно-поступательное движеНие. Жидкость, вытесняемая поршнем из гидроцилиндра 10, создает дополнительную нагрузку. Для этого вентили 23 и 24 закрываются, а отверстия в сблокированных регулируемых дросселях 1 и 12 уменьшаются в такой степени, что в рабочих полостях гидроцилиндра О создается давление, пропорциональное нагружающему моменту, который регистрируется манометрами 25 и 26, При движении поршня гидроцилиндра 10 жидкость вытесняется, например, из поршневой полости, создавая нагрузку. Гидро- насос 13 в это время подает рабочую жидкость в штоковую полость гидроцилиндра 10, Так как давление, соэдаваемое в трубопроводе 14, меньшедавления, создаваемого в поршневойполости гидроцилиндра 10, то обратный клапан 15 закрыт и жидкостьпоступает только в штоковую полость.Обратный клапан 19 закрывает трубопровод 18 и не допускает слива подаваемой рабочей жидкости в бак 22.Когда поршень окажется в крайнемположении и начнет двигаться впротивоположную сторону, откроетсяобратный клапан 15, а обратный клапан 16 закроется. Рабочая жидкость,вытесняемая из штоковой полостигидроцилиндра 10, создает нагрузку,а в поршневую полость гидроцилиндра10 поступает рабочая жидкость через Установка коленчатого вала 8между планетарными редуктором 6 имультипликатором 7 обеспечиваетпроведение испытания передач 3 и 4при больших скоростях без заменыгидронасоса 13 на гидронасос большейпроизводительности,
СмотретьЗаявка
3771412, 05.06.1984
КИЕВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНЖЕНЕРНО СТРОИТЕЛЬНЫЙ ИНСТИТУТ
ПЕЛЕВИН ЛЕОНИД ЕВГЕНЬЕВИЧ, ЛИБЕРЗОН ЕВГЕНИЙ ИЛЬИЧ
МПК / Метки
МПК: G01M 13/02
Метки: зубчатых, испытания, передач, стенд
Опубликовано: 30.11.1985
Код ссылки
<a href="https://patents.su/4-1195207-stend-dlya-ispytaniya-zubchatykh-peredach.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания зубчатых передач</a>
