Способ приема координатно-кодово кодированных цифровых факсимильных сигналов

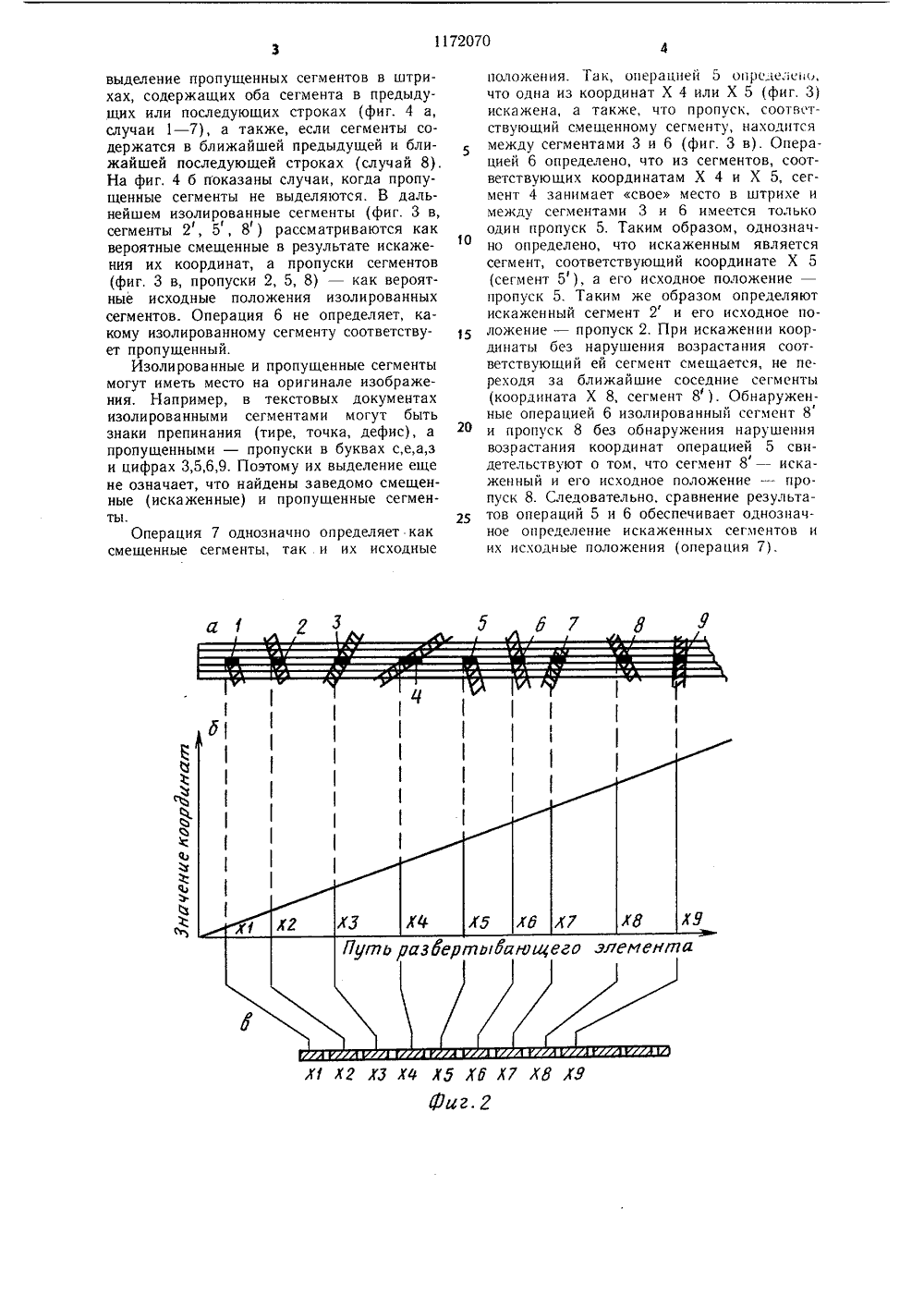

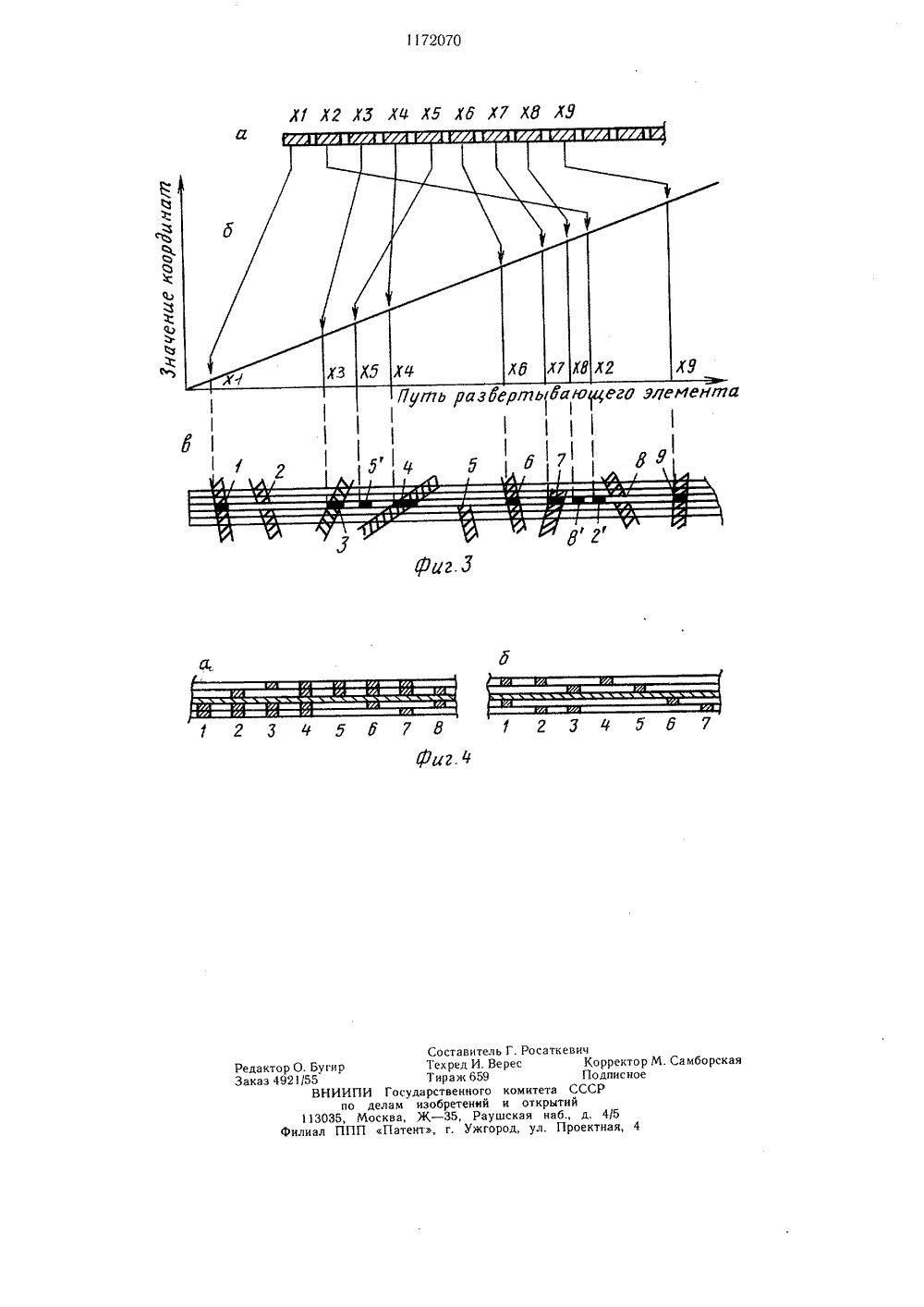

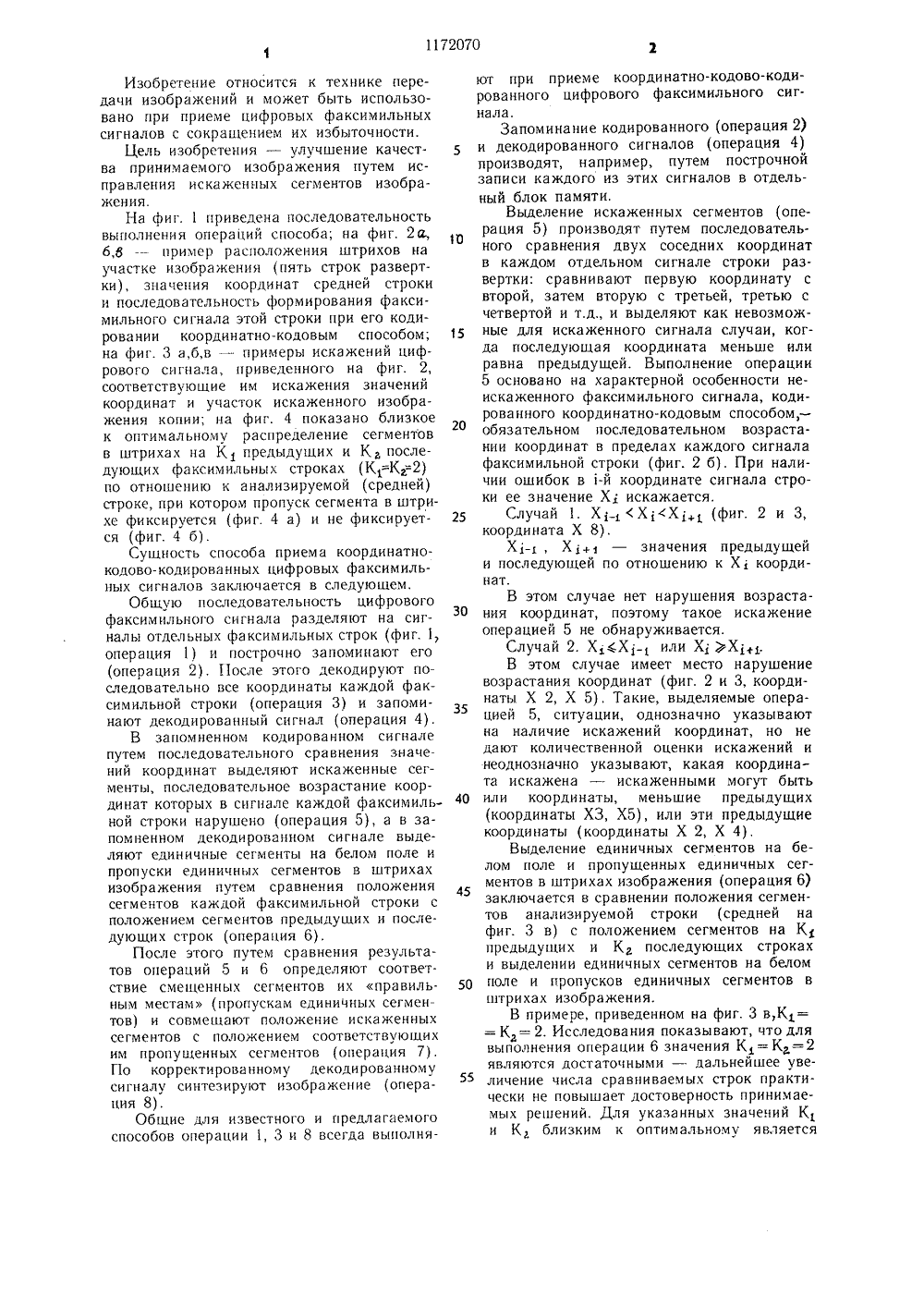

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИК 11720 19) 151)4 Н 04 Х) ИСАНИЕ ИЗОБРЕТЕ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) (57) СПОСОБ ПРИЕМА КООРДИНАТНО-КОДОВО-КОДИРОВАННЫХ ЦИФРОВЫХ ФАКСИМИЛЬНЫХ СИГНАЛОВ, основанный на разделении кодовойпоследовательности сигнала на сигналыфаксимильных строк, поочередном декодировании координат сегментов изображения,запоминании декодированного сигнала исинтезе изображения, отличающийся тем,что, с целью улучшения качества принимаемого изображения путем исправления искаженных сегментов изображения, перед поочередным декодированием координат сегментов изображения факсимильный сигнал построчно запоминают, в запомненном факсимильном сигнале путем последовательного сравнения значений координат сегментов изображения выделяют искаженные сегменты изображения, возрастание координат которых в факсимильном сигнале каждой строки нарушено, в запомненном декодированном сигнале выделяют единичные сегменты изображения на белом поле и пропущенные единичные сегменты изображения в штрихах изображения путем сравнения положения сегментов изображения каждой факсимильной строки с положением сегментов в предыдущих и последующих факсимильных строках и совмещают положение искаженных сегментов изображения с положением соответствующих пропущенных единичных сегментов изображения,Изобретение относится к технике передачи изображений и может быть использовано при приеме цифровых факсимильных сигналов с сокращением их избыточности.Цель изобретения - улучшение качества принимаемого изображения путем исправления искаженных сегментов изображения.На фиг. 1 приведена последовательность выполнения операций способа; на фиг. 2 а, б,б -- пример расположения штрихов на участке изображения (пять строк развертки), значения координат средней строки и последовательность формирования факсимильного сигнала этой строки при его кодировании координатно-кодовым способом; на фиг. 3 а,б,в - примеры искажений цифрового сигнала, приведенного на фиг. 2, соответствующие им искажения значений координат и участок искаженного изображения копии; на фиг. 4 показано близкое к оптимальному распределение сегментов в штрихах на К 1 предыдущих и Кпоследующих факсимильных строках (К =К =2) по отношению к анализируемой (средней) строке, при котором пропуск сегмента в штрихе фиксируется (фиг. 4 а) и не фиксируется (фиг. 4 б).Сущность способа приема координатнокодово-кодированных цифровых факсимильных сигналов заключается в следующем,Обшую последовательность цифрового факсимильного сигнала разделяют на сигналы отдельных факсимильных строк (фиг. 1, операция 1) и построчно запоминают его (операция 2). После этого декодируют последовательно все координаты каждой факсимильной строки (операция 3) и запоминают декодированный сигнал (операция 4).В запомненном кодированном сигнале путем последовательного сравнения значений координат выделяют искаженные сегменты, последовательное возрастание координат которых в сигнале каждой факсимильной строки нарушено (операция 5), а в запомненном декодированном сигнале выделяют единичные сегменты на белом поле и пропуски единичных сегментов в штрихах изображения путем сравнения положения сегментов каждой факсимильной строки с положением сегментов предыдуших и последующих строк (операция 6).После этого путем сравнения результатов операций 5 и 6 определяют соответствие смещенных сегментов их правильным местам (пропускам единичных сегментов) и совмещают положение искаженных сегментов с положением соответствующих им пропущенных сегментов (операция 7). Г 1 о корректирова иному декодированному сигналу синтезируют изображение (операция 8).Общие для известного и предлагаемого способов операции 1, 3 и 8 всегда вьшолня 5 10 15 20 25 30 35 40 45 50 55 ют при приеме координатно-кодово-кодированного цифрового факсимильного сигнала,Запоминание кодированного (операция 2)и декодированного сигналов (операция 4)производят, например, путем построчнойзаписи каждого из этих сигналов в отдельный блок памяти.Выделение искаженных сегментов (операция 5) производят путем последовательного сравнения двух соседних координатв каждом отдельном сигнале строки развертки: сравнивают первую координату свторой, затем вторую с третьей, третью счетвертой и т,д., и выделяют как невозможные для искаженного сигнала случаи, когда последующая координата меньше илиравна предыдущей. Выполнение операции5 основано на характерной особенности неискаженного факсимильного сигнала, кодированного координатно-кодовым способом, -обязательном последовательном возрастании координат в пределах каждого сигналафаксимильной строки (фиг. 2 б). При наличии ошибок в 1-й координате сигнала строки ее значение Х, искажается,Случай 1. Х;Х;(Х 1+ (фиг. 2 и 3,координата Х 8).Х 1-, Х, +, - значения предыдущейи последующей по отношению к Х координат.В этом случае нет нарушения возрастания координат, поэтому такое искажениеоперацией 5 не обнаруживается.Случай 2. Х 4 Х 1 1 или Х,)ХьВ этом случае имеет место нарушениевозрастания координат (фиг. 2 и 3, координаты Х 2, Х 5), Такие, выделяемые операцией 5, ситуации, однозначно указываютна наличие искажений координат, но недают количественной оценки искажений инеоднозначно указывают, какая координата искажена - искаженными могут бытьили координаты, меньшие предыдуших(координаты ХЗ, Х 5), или эти предыдущиекоординаты (координаты Х 2, Х 4),Выделение единичных сегментов на белом поле и пропущенных единичных сегментов в штрихах изображения (операция 6)заключается в сравнении положения сегментов анализируемой строки (средней нафиг. 3 в) с положением сегментов на Кпредыдуших и К последующих строкахи выделении единичных сегментов на беломполе и пропусков единичных сегментов вштрихах изображения.В примере, приведенном на фиг. 3 в,К 1 --= К= 2. Исследования показывают, что длявыполнения операции 6 значения К=К=2являются достаточными - дальнейшее увеличение числа сравниваемых строк практически не повышает достоверность принимаемых решений, Для указанных значений Ки Кблизким к оптимальному является11720701 ХГ ХЛХФ УЯ ХфХ 7 ХФиг. Г выделение пропущенных сегментов в штрихах, содержащих оба сегмента в предыдущих или последующих строках (фиг. 4 а, случаи 1 - 7), а также, если сегменты содержатся в ближайшей предыдущей и ближайшей последующей строках (случай 8). На фиг. 4 б показаны случаи, когда пропущенные сегменты не выделяются. В дальнейшем изолированные сегменты (фиг. 3 в, сегменты 2, 5, 8) рассматриваются как вероятные смещенные в результате искажения их координат, а пропуски сегментов (фиг. 3 в, пропуски 2, 5, 8) - как вероятные исходные положения изолированных сегментов. Операция 6 не определяет, какому изолированному сегменту соответствует пропущенный.Изолированные и пропущенные сегменты могут иметь место на оригинале изображения. Например, в текстовых документах изолированными сегментами могут быть знаки препинания (тире, точка, дефис), а пропущенными - пропуски в буквах с,е,а,з и цифрах 3,5,6,9. Поэтому их выделение еще не означает, что найдены заведомо смещенные (искаженные) и пропущенные сегменты.Операция 7 однозначно определяет как смещенные сегменты, так и их исходные положения. Так, операцией 5 опрс влево, что одна из координат Х 4 или Х 5 (фиг. 3) искажена, а также, что пропуск, соответствующий смещенному сегменту, находится между сегментами 3 и 6 (фиг. 3 в). Операцией 6 определено, что из сегментов, соответствующих координатам Х 4 и Х 5, сегмент 4 занимает свое место в штрихе и между сегментами 3 и 6 имеется только один пропуск 5. Таким образом, однозначно определено, что искаженным является сегмент, соответствующий координате Х 5 (сегмент 5), а его исходное положение - пропуск 5. Таким же образом определяют искаженный сегмент 2 и его исходное положение - пропуск 2. При искажении координаты без нарушения возрастания соответствующий ей сегмент смещается, не переходя за ближайшие соседние сегменты (координата Х 8, сегмент 8). Обнаруженные операцией 6 изолированный сегмент 8 и пропуск 8 без обнаружения нарушения возрастания координат операцией 5 свиФдетельствуют о том, что сегмент 8 - искаженный и его исходное положение - пропуск 8. Следовательно, сравнение результатов операций 5 и 6 обеспечивает однозначное определение искаженных сегментов и их исходные положения (операция 7).1172070 ХФ Х 5 ХЮ Х 7 Хд ЯЯ 1 2 едактор О. Бугир аказ 4921/55 Составитель Г. Росаткевич Тех ред И. Ве рес Корректор М. Самборска Тираж 659 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 илиал ППП Патент, г. Ужгород, ул. Проектная, 4
