Многоуровневый регенератор биполярных сигналов

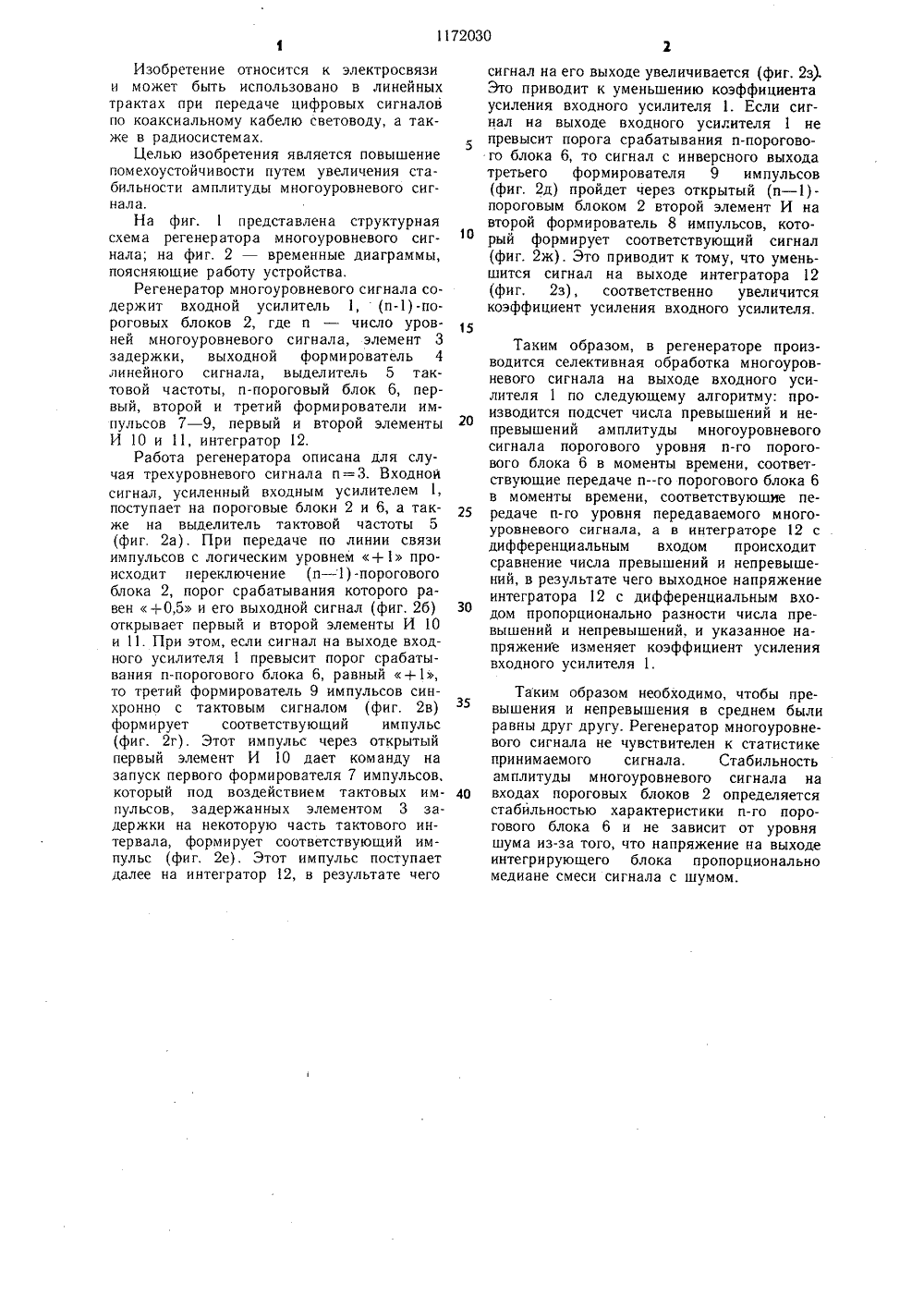

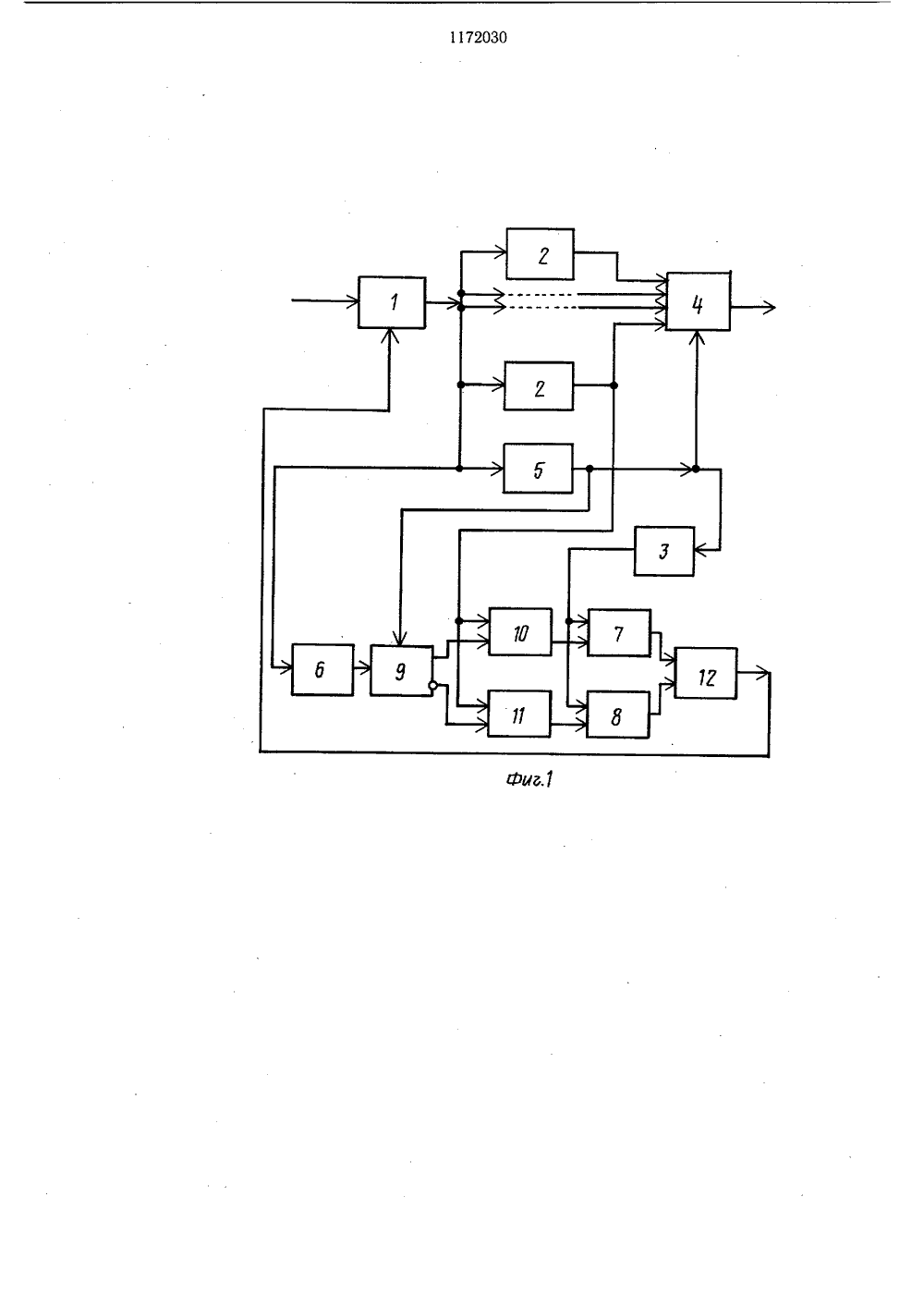

)4 СССРКРЫТИЙ ОСУДАРСТВЕННЫЙ КОМИТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОПИСАНИЕ ИЗОБРЕТН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2,ВЫЛИГНАЛровател(54) (57) МНОГОУРОВНЕ РЕГЕНЕРАТОР, БИПОЛЯРНЫХ С ОВ, содержащий выходной форми ь линейного сигнал а, (и) пороговых блоков, где и - число уровней многоуровневого сигнала, выделитель тактовой частоты, элемент задержки, входной усилитель, выход которого подключен к объединенным входам (и - 1) пороговых блоков, отличающийся тем, что, с целью повышения помехоустойчивости путем увеличения стабильности амплитуды многоуровневого сигнала, в него дополнительно введены и-пороговый блок, первый и второй элементы И, первый, второй и третий формирователи импульсов, интегратор, первый вход которого соединен с выходом первого формирователя импульсов, второй вход - с выходом второго формирователя импульсов, а выход - с управляющим входом входного усилителя, выход которого подключен к объединенным входам выделителя тактовой частоты и ппорогового блока, выход которого подключен к информационному входу третьего формирователя импульсов, стробирующий вход которого соединен с выходом выделителя тактовой частоты, через элемент задержки - с объединенными первыми входами первого и второго формирователей импульсов, с стробирующим входом выходного формирователя линейного сигнала, информационные входы которого соединены с соответствующими выходами (и) эФ пороговых блоков, при этом прямой выход третьего формирователя импульсов подилю. Я чен к первому входу первого элемента И, а инверсный выход - к первому входу вто- С рого элемента И, а вторые входы первого и второго элементов И объединены и соединены с выходами (и) пороговых блоков, выход первого элемента И подключен к второму входу первого формирователя импульсов, а выход второго элемента И подключен к второму входу второго формирователя импульсов.ЮИзобретение относится к электросвязии может быть использовано в линейныхтрактах при передаче цифровых сигналовпо коаксиальному кабелю световоду, а также в радиосистемах.Целью изобретения является повышениепомехоустойчивости путем увеличения стабильности амплитуды многоуровневого сигнала.На фиг. 1 представлена структурнаясхема регенератора многоуровневого сигнала; на фиг. 2 - временные диаграммы,поясняющие работу устройства,Регенератор многоуровневого сигнала содержит входной усилитель 1, (и) -пороговых блоков 2, где и - число уровней многоуровневого сигнала, элемент 3задержки, выходной формирователь 4линейного сигнала, выделитель 5 тактовой частоты, и-пороговый блок 6, первый, второй и третий формирователи импульсов 7 - 9, первый и второй элементыИ 10 и 11, интегратор 12.Работа регенератора описана для случая трехуровневого сигнала п=3. Входнойсигнал, усиленный входным усилителем 1,поступает на пороговые блоки 2 и 6, а также на выделитель тактовой частоты 5(фиг. 2 а). При передаче по линии связиимпульсов с логическим уровнем + 1 происходит переключение (ив 1)-пороговогоблока 2, порог срабатывания которого равен +0,5 и его выходной сигнал (фиг. 2 б) 30открывает первый и второй элементы И 10и 11. При этом, если сигнал на выходе входного усилителя 1 превысит порог срабатывания п-порогового блока 6, равный +1,то третий формирователь 9 импульсов синхронно с тактовым сигналом (фиг. 2 в)формирует соответствующий импульс(фиг. 2 г). Этот импульс через открытыйпервый элемент И 10 дает команду назапуск первого формирователя 7 импульсов,который под воздействием тактовых импульсов, задержанных элементом 3 задержки на некоторую часть тактового интервала, формирует соответствующий импульс (фиг. 2 е). Этот импульс поступаетдалее на интегратор 12, в результате чего сигнал на его выходе увеличивается (фиг. 2 з). Это приводит к уменьшению коэффициента усиления входного усилителя 1. Если сигнал на выходе входного усилителя 1 не превысит порога срабатывания п-порогового блока 6, то сигнал с инверсного выхода третьего формирователя 9 импульсов (фиг. 2 д) пройдет через открытый (и - 1)- пороговым блоком 2 второй элемент И на второй формирователь 8 импульсов, который формирует соответствующий сигнал (фиг. 2 ж). Это приводит к тому, что уменьшится сигнал на выходе интегратора 12 (фиг. 2 з), соответственно увеличится коэффициент усиления входного усилителя. Таким образом, в регенераторе производится селективная обработка многоуровневого сигнала на выходе входного усилителя 1 по следующему алгоритму: производится подсчет числа превышений и непревышений амплитуды многоуровневого сигнала порогового уровня п-го порогового блока 6 в моменты времени, соответствующие передаче иго порогового блока 6 в моменты времени, соответствующие передаче п-го уровня передаваемого многоуровневого сигнала, а в интеграторе 12 с дифференциальным входом происходит сравнение числа превышений и непревышений, в результате чего выходное напряжение интегратора 12 с дифференциальным входом пропорционально разности числа превышений и непревышений. и указанное напряжение изменяет коэффициент усиления входного усилителя 1.Таким образом необходимо, чтобы превышения и непревышения в среднем были равны друг другу. Регенератор многоуровневого сигнала не чувствителен к статистике принимаемого сигнала. Стабильность амплитуды многоуровневого сигнала на входах пороговых блоков 2 определяется стабильностью характеристики и-го порогового блока 6 и не зависит от уровня шума из-за того, что напряжение на выходе интегрирующего блока пропорционально медиане смеси сигнала с шумом.-0,5 иг дактор П. Косказ 4919/53 ВНИИПпо 13035, М иал ППП Составитель В, КамаТехред И. ВересТираж 659Государственного комилам изобретений и отква, Ж - 35, РаушскаяПатент, г. Ужгород, у ЛЯГИНКорректор В. ГирняПодписноетета СССРкрытийнаб., д. 4/5л. Проектная, 4
