Формирователь импульсов из синусоидального сигнала

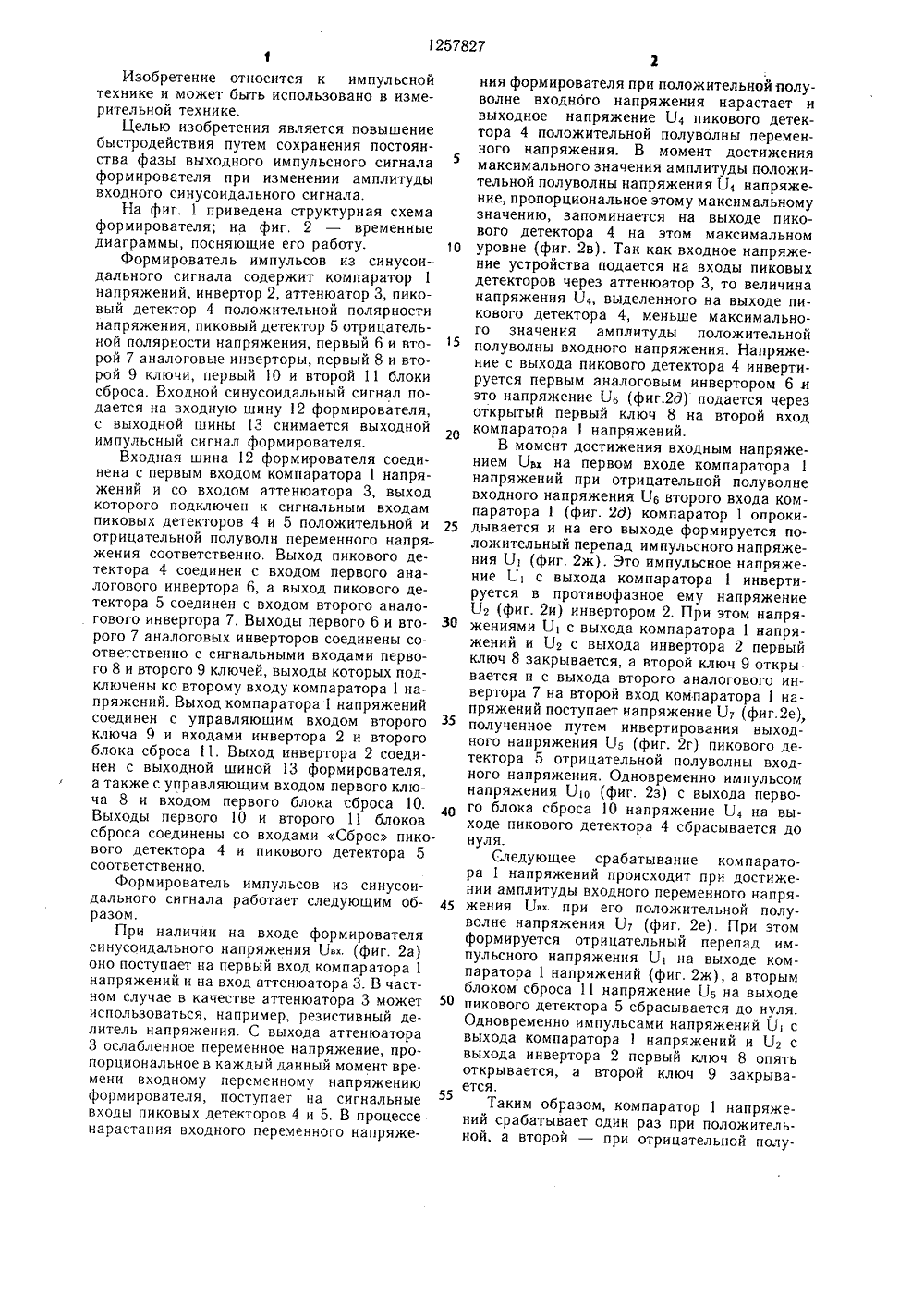

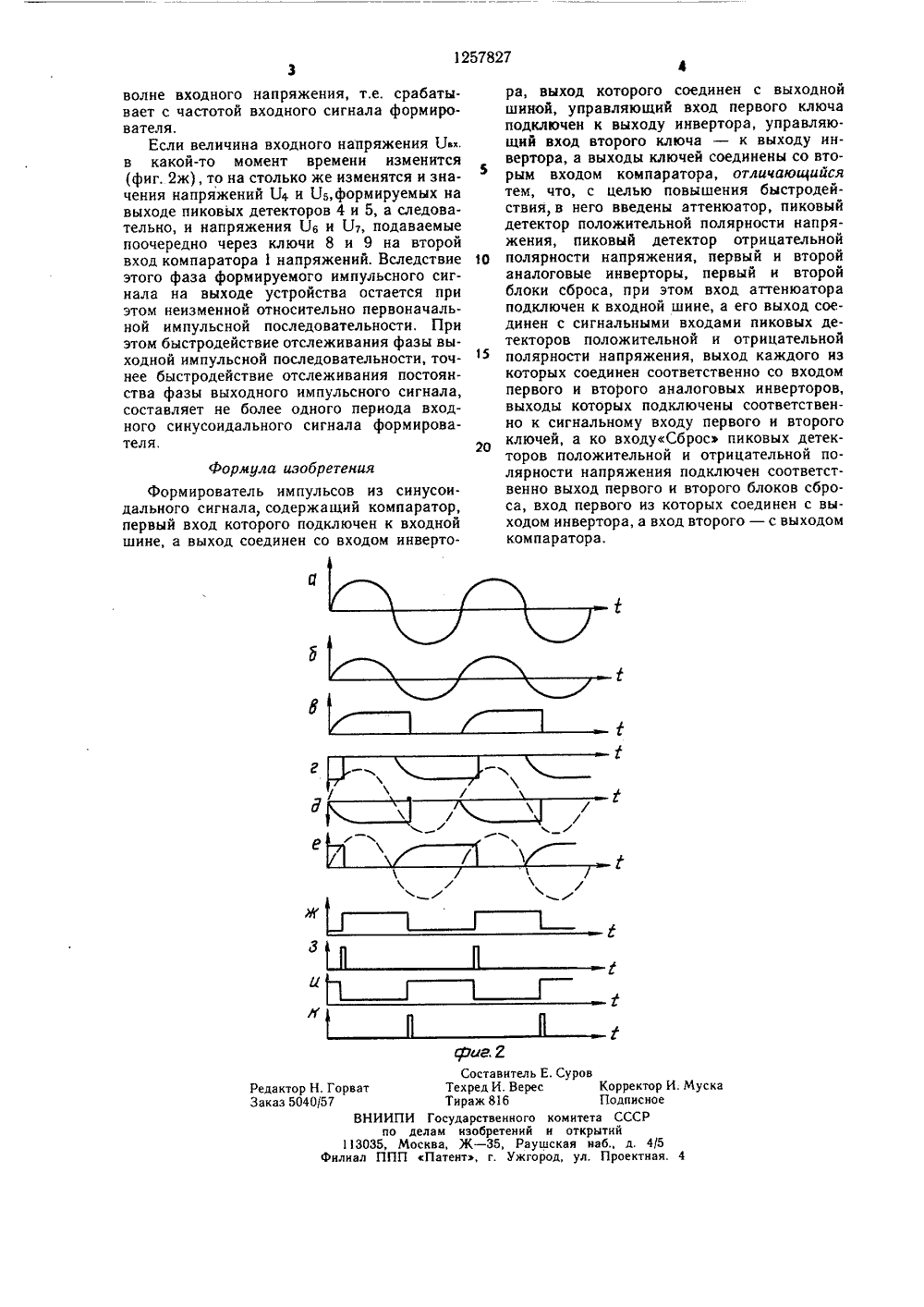

(594 НОЗ К 5/2 жИ а:; ОПИСАНИЕ ИЗОБРЕТЕ ЬСТ ВТОРСКОМУ СВИД 75 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ.34.44 (088.8)тарское свидетельство СССР3, кл. Н 03 К 5/22, 1978.рское свидетельство СССР22, кл. Н 03 К 5/22, 1982.ОРМИРОВАТЕЛЬ ИМПУЛЬСОВУСОИДАЛЬНОГО СИГНАЛАобретение может быть использованоительной технике. Цель изобретения - повышение быстродеиствия устроиства. Устройство содержит компаратор 1 напряжений, инвертор 2, пиковый детектор 4 положительной полярности напряжения, клю чи 8 и 9. Введение аттенюатора 3, пикового детектора 5 отрицательной полярности напряжения, аналоговых инверторов б и 7, блоков 10 и 11 сброса и соединение их с элементами устройства сохраняет постоянство фазы выходного импульсного сигнала формирователя при изменении амплитуды входного синусоидального сигнала. 2 ил.сброса соединены со входами Сброс пикового детектора 4 и пикового детектора 5 соответственно,Формирователь импульсов из синусоидального сигнала работает следующим образом.При наличии на входе формирователя синусоидального напряжения Б (фиг, 2 а) оно поступает на первый вход компаратора 1 напряжений и на вход аттенюатора 3. В частном случае в качестве аттенюатора 3 может использоваться, например, резистивный делитель напряжения. С выхода аттенюатора 3 ослабленное переменное напряжение, пропорциональное в каждый данный момент времени входному переменному напряжению формирователя, поступает на сигнальные входы пиковых детекторов 4 и 5. В процессе нарастания входного переменного напряже 45 50 Изобретение относится к импульсной технике и может быть использовано в измерительной технике.Целью изобретения является повышение быстродействия путем сохранения постоянства фазы выходного импульсного сигнала формирователя при изменении амплитуды входного синусоидального сигнала,На фиг. 1 приведена структурная схема формирователя; на фиг, 2 - временные диаграммы, посняющие его работу.Формирователь импульсов из синусоидального сигнала содержит компаратор 1 напряжений, инвертор 2, аттенюатор 3, пиковый детектор 4 положительной полярности напряжения, пиковый детектор 5 отрицательной полярности напряжения, первый 6 и второй 7 аналоговые инверторы, первый 8 и второй 9 ключи, первый 10 и второй 11 блоки сброса. Входной синусоидальный сигнал подается на входную шину 12 формирователя, с выходной шины3 снимается выходной импульсный сигнал формирователя.Входная шина 12 формирователя соединена с первым входом компаратора 1 напряжений и со входом аттенюатора 3, выход которого подключен к сигнальным входам пиковых детекторов 4 и 5 положительной и отрицательной полуволн переменного напряжения соответственно. Выход пикового детектора 4 соединен с входом первого аналогового инвертора 6, а выход пикового детектора 5 соединен с входом второго аналогового инвертора 7. Выходы первого 6 и второго 7 аналоговых инверторов соединены соответственно с сигнальными входами первого 8 и второго 9 ключей, выходы которых подключены ко второму входу компаратора 1 напряжений. Выход компаратора 1 напряжений соединен с управляющим входом второго ключа 9 и входами инвертора 2 и второго блока сброса 11. Выход инвертора 2 соединен с выходной шиной 13 формирователя, а также с управляющим входом первого ключа 8 и входом первого блока сброса 10. Выходы первого 10 и второго 11 блоков 1 О 5 20 25 30 35 40 ния формирователя при положительной полу- волне входного напряжения нарастает и выходное напряжение У 4 пикового детектора 4 положительной полуволны переменного напряжения. В момент достижения максимального значения амплитуды положительной полуволны напряжения 114 напряжение, пропорциональное этому максимальному значению, запоминается на выходе пикового детектора 4 на этом максимальном уровне (фиг. 2 в). Так как входное напряжение устройства подается на входы пиковых детекторов через аттенюатор 3, то величина напряжения .4, выделенного на выходе пикового детектора 4, меньше максимального значения амплитуды положительной полуволны входного напряжения. Напряжение с выхода пикового детектора 4 инвертируется первым аналоговым инвертором 6 и это напряжение .1 б (фиг.2 д) подается через открытый первый ключ 8 на второй вход компаратора 1 напряжений.В момент достижения входным напряжением 1.1 вх на первом входе компаратора 1 напряжений при отрицательной полуволне входного напряжения .1 второго входа компаратора 1 (фиг. 2 д) компаратор 1 опрокидывается и на его выходе формируется положительный перепад импульсного напряжения У (фиг. 2 ж). Это импульсное напряжение 1.1 с выхода компаратора 1 инвертируется в противофазное ему напряжение 11 (фиг. 2 и) инвертором 2. При этом напряжениями .1 с выхода компаратора 1 напряжений и У с выхода инвертора 2 первый ключ 8 закрывается, а второй ключ 9 открывается и с выхода второго аналогового инвертора 7 на второй вход компаратора 1 напряжений поступает напряжение Ьу (фиг.2 е), полученное путем инвертирования выходного напряжения 13 ь (фиг. 2 г) пикового детектора 5 отрицательной полуволны входного напряжения, Одновременно импульсом напряжения 1.О (фиг. 2 з) с выхода первого блока сброса 10 напряжение 14 на выходе пикового детектора 4 сбрасывается до нуля.Следующее срабатывание компаратора 1 напряжений происходит при достижении амплитуды входного переменного напряжения .вы. при его положительной полу- волне напряжения 7 (фиг. 2 е), При этом формируется отрицательный перепад импульсного напряжения 1 на выходе компаратора 1 напряжений (фиг. 2 ж), а вторым блоком сброса 11 напряжение У на выходе пикового детектора 5 сбрасывается до нуля.Одновременно импульсами напряжений Ь с выхода компаратора 1 напряжений и 1 с выхода инвертора 2 первый ключ 8 опять открывается, а второй ключ 9 закрывается.Таким образом, компаратор 1 напряжений срабатывает один раз при положительной, а второй - при отрицательной полу1257827 иг. Е. Суровс КорреПодпикомитета ССи открытийшская наб., дрод, ул. Проек СоставительТехред И. ВереТираж 816ВНИИПИ Государственногопо делам изобретений3035, Москва, Ж - 35, Рауал ППП Патент, г. Ужго ктор И. Мусное Редактор Н. Горват Заказ 5040/57 4/5тная, 4 волне входного напряжения, т.е. срабатывает с частотой входного сигнала формирователя.Если величина входного напряжения а)в в какой-то момент времени изменится (фиг. 2 ж), то на столько же изменятся и значения напряжений 1.14 и 1.15,формируемых на выходе пиковых детекторов 4 и 5, а следовательно, и напряжения 1.1 в и Бт, подаваемые поочередно через ключи 8 и 9 на второй вход компаратора 1 напряжений, Вследствие этого фаза формируемого импульсного сигнала на выходе устройства остается при этом неизменной относительно первоначальной импульсной последовательности. При этом быстродействие отслеживания фазы выходной импульсной последовательности, точнее быстродействие отслеживания постоянства фазы выходного импульсного сигнала, составляет не более одного периода входного синусоидального сигнала формирователя. Формула изобретенияФормирователь импульсов из синусоидального сигнала, содержащий компаратор, первый вход которого подключен к входной шине, а выход соединен со входом инвертора, выход которого соединен с выходной шиной, управляющий вход первого ключа подключен к выходу инвертора, управляющий вход второго ключа - к выходу инвертора, а выходы ключей соединены со вторым входом компаратора, отличающийся тем, что, с целью повышения быстродействия,в него введены аттенюатор, пиковый детектор положительной полярности напряжения, пиковый детектор отрицательной 10 полярности напряжения, первый и второйаналоговые инверторы, первый и второй блоки сброса, при этом вход аттенюатора подключен к входной шине, а его выход соединен с сигнальными входами пиковых детекторов положительной и отрицательной полярности напряжения, выход каждого из которых соединен соответственно со входом первого и второго аналоговых инверторов, выходы которых подключены соответственно к сигнальному входу первого и второго ключей, а ко входуСброс пиковых детекторов положительной и отрицательной полярности напряжения подключен соответственно выход первого и второго блоков сброса, вход первого из которых соединен с выходом инвертора, а вход второго - с выходом компаратора,
