Станок для жидкостно-абразивной полировки колец, например, прядильных и крутильных колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 113361
Автор: Буль
Текст

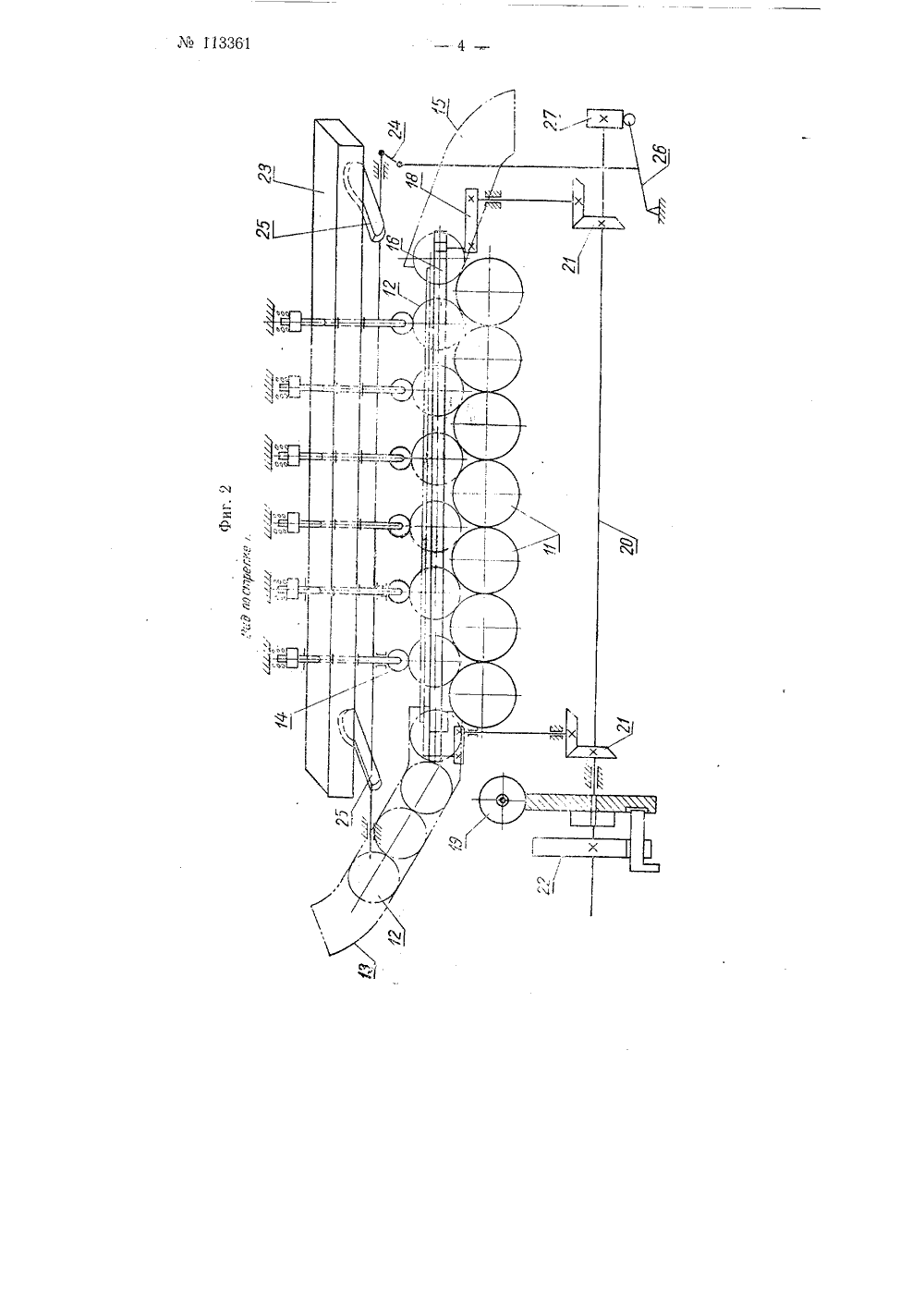

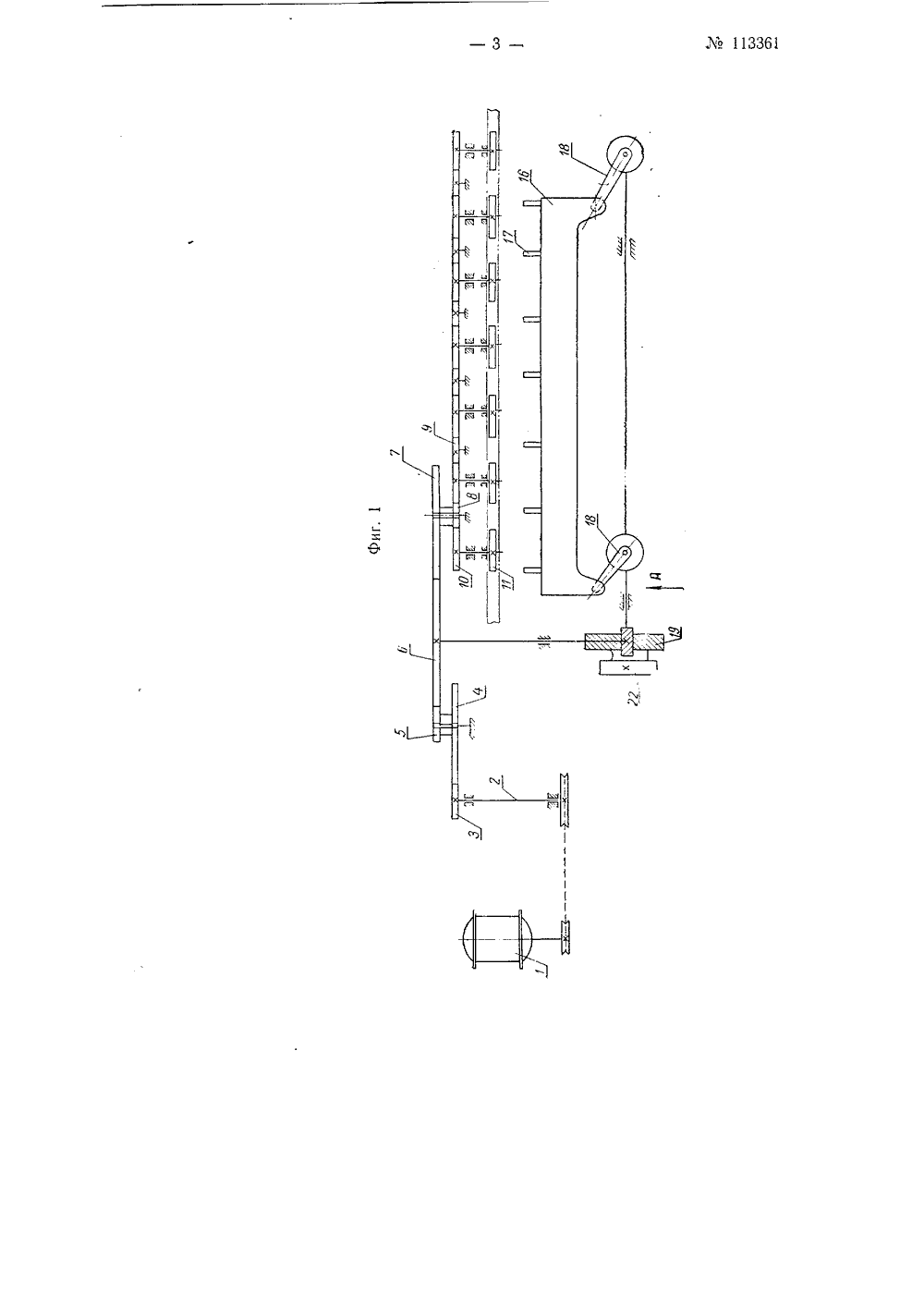

Д. Е ВульДЛЯ ЖИДКОСТНО-АБРАЗИВНОЙ ПОЛИРОВКИ КОЛПРИМЕР, ПРЯДИЛЬНЫХ И КРУТИЛЬНЫХ КОЛЕЦ СТАН Заявлено 23 июля 1956 г. за555203 в Комитет по делам изобретений и открытий при Совете Министров СССРСтанки для жидкостно-абразивной полировки колец, получающих в процессе обработки вращение от приводных параллельных фрикционных валиков, известны,Особенностью предлагаемого станка того же типа является применение планки, совершающей качательные движения подобно шаговому транспортеру в плоскости, проходящей через оси обрабатываемых колец во время их вращения на фрикционных валиках или роликах, и снабжен. ной пальцами для захвата обрабатываемых колец. Такое выполнение станка дает возможность перемещать кольца с одной рабочей позиции на другую.На фиг, 1 дана кинематическая схема предлагаемого станка; на фиг, 2 - вид по стрелке А на фиг, 1.От электродвигателя 1 вращение передается на вал 2, от которого через зубчатые передачи 3 и 4, б и б, 7 и 8, 9 и 10 приводятся фрикцион. ные параллельные валики или ролики 11. Обрабатываемые кольца 12 закладываются в направляющий желоб 13, снабженный отсекателем, выдающим их по одному на фрикционные валики или ролики 11. Пространства между роликами образуют позиции обработки колец жидкостно- абразивными струями из сопел. В каждой позиции наружная и внутрен. пяя поверхности кольца обрабатываются двумя соплами. При этом обра. батываемые кольца получают вращение в процессе их обработки от фрик. ционных валиков или роликов П, к которым они прижимаются подпружиненными роликами 14. Периодически, через определенные промежутки времени, кольца 12 перемещаются из одной позиции обработки в другую и, наконец, с последней позиции обработанные кольца попадают в выходной желоб 15, откуда скатываются в ящик.Перемещение колец с одной позиции на другую о;:.уществляется при помощи планки 1 б, совершающей качательные движения подобно шаговому транспортеру в плоскости, проходящей через оси полируемых колец 12, опирающихся на фрикционные валики или ролики 11.13361Планка 1 б снабжена пальцами 17, которы при качании планки входят в кольца 12, лежащие на фрикционных валиках или роликах 11, и перемещают их в следующую позицию, где кольца обрабатываются другой парой сопел. Планка 1 б получает качательное движение при помощи кривошипов 18, связанных с шестерней б передачи от двигателя 1 посредством пары винтовых колес 19, вала 20 и конических пар 21. Пальцевая муфта 22, включающаяся периодически от реле времени, сообщает валу 20 один оборот в заданный интервал времени.Для того, чтобы во время перемещения колец 12 с одной позиции на другую этому перемещению не мешали ролики 14, последние поднимаются при помощи траверсы 2 З и рычажной системы 24, 25 и 26, управляемой кулаком 27, сидящим на валу 20.Предмет изобр етени яСтанок для жидкостно-абразивной полировки колец, например, прядильных и крутильных колец, получающих вращение в процессе обрабогки от приводных параллельных фрикционных валиков, о т л и ч а ю щ и йся тем, что, с целью перемещения колец с одной позиции на другую, применена планка, совершающая качательные движения подобно шаговому транспортеру в плоскости, проходящей через оси обрабатываемых колец во время их вращения на фрикционных валиках, и снабженная пальцами для захвата обрабатывемых колец, ЛЪ 113361

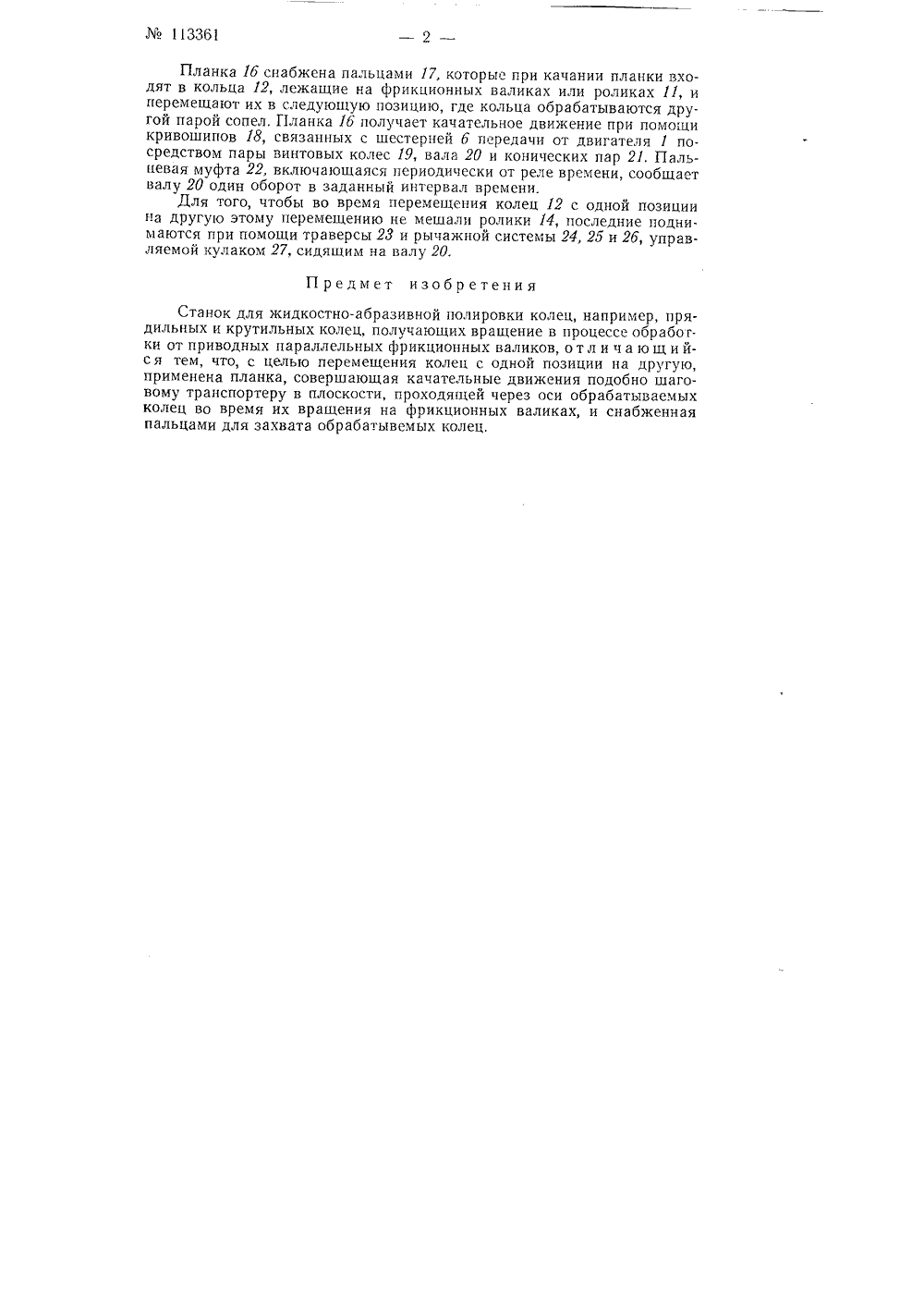

СмотретьЗаявка
555203, 23.07.1956
Буль Д. Е
МПК / Метки
Метки: жидкостно-абразивной, колец, крутильных, например, полировки, прядильных, станок
Опубликовано: 01.01.1958
Код ссылки
<a href="https://patents.su/4-113361-stanok-dlya-zhidkostno-abrazivnojj-polirovki-kolec-naprimer-pryadilnykh-i-krutilnykh-kolec.html" target="_blank" rel="follow" title="База патентов СССР">Станок для жидкостно-абразивной полировки колец, например, прядильных и крутильных колец</a>
