Стенд для испытания кордовых авиамоделей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 109511
Автор: Гаевский
Текст

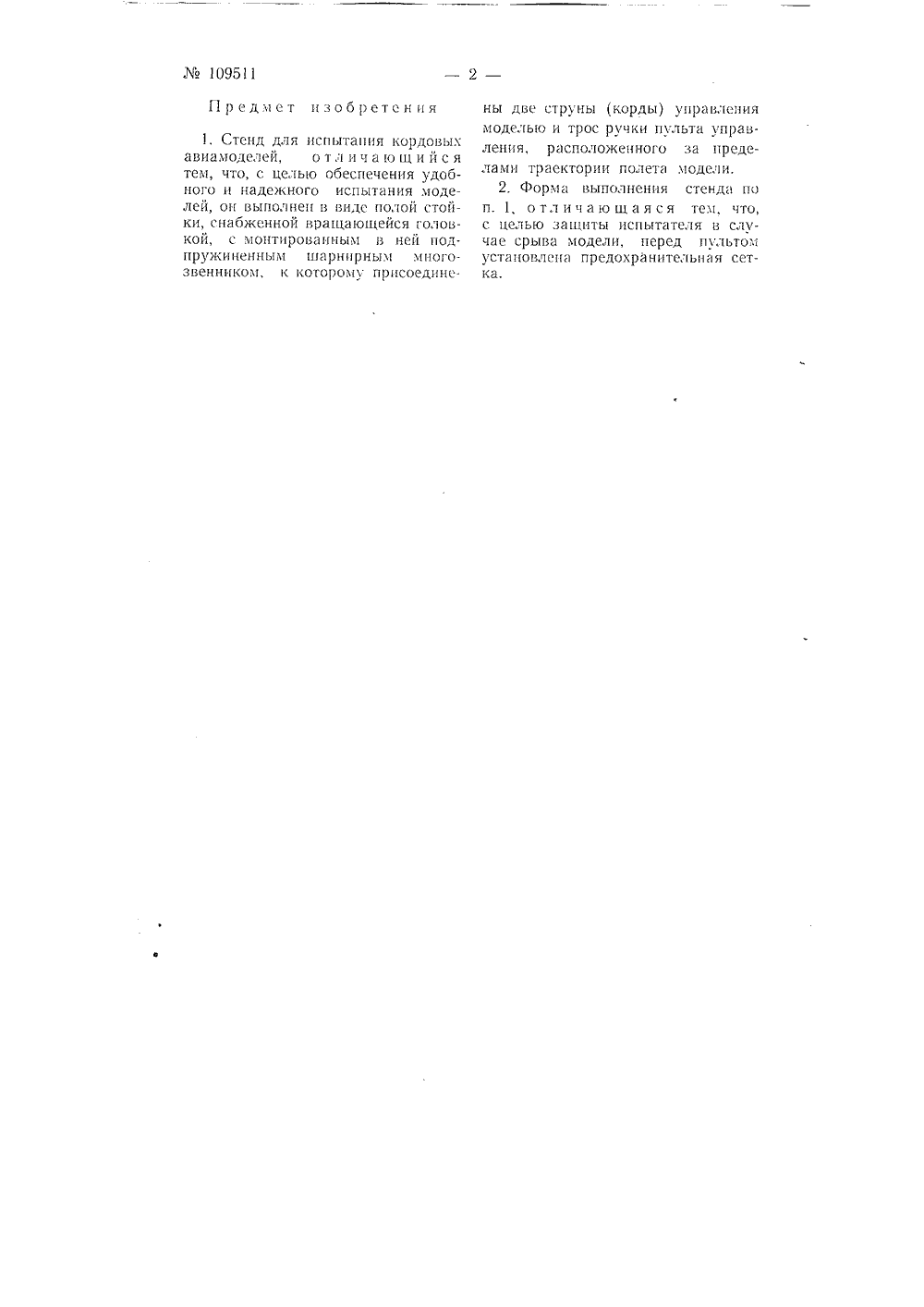

Ло 109511 Класс 421, 29 в 262 с, 32 СССР НИЕ ИЗОБРЕТЕН СВИДЕТЕЛЬСТВУ ВТСРС В. В. Гаевский ТЕНД ДЛЯ ИСПЫТАНИЯ КОРДОВЫХ АВИАМОДЕЛЕЙЗаявлено 22 февраля 957 г. за М 567696 в Комитет по делам изобретений и открытий при Совете Министров СССРПри испытаниях авиамоделей, привязанных и управляемых струнами (кордами), две струны от руля глубин модели привязывают к рукоятке. Испытатель пилот, наклоняя рукой рукоятку на тот или иной угол, натягивает одну из струн, воздействуя на руль, выполняет эволюцию полета модели.Этот способ имеет тот недостаток, что во время испытания модели, совершающей полет по кругу, испытатель все время должен вращаться на месте, что при больших скоростях может привести к головокружению.Особенностями описываемого стенда является обеспечение удобного и надежного проведения испытаний авиамоделей. Стенд выполнен в виде пустотелои стойки, снабженной легко вращающейся головкой, несущей в себе подпружиненный многозвенный рычажный механизм, к которому присоединены две струны управления моделью и трос подпружиненной ручки управления пульта. С целью обеспечения безопасного проведения испытаний, на случай срыва моделей, перед сидением испытателя установлена предохранительная сетка.На фиг. 1 изображен общин вид устройства стенда; на фиг. 2 в положение при испытании моделей.Стенд представляет собой пустотелую стойку 1, закрепленную на земле. В верхней ее части, на высоте плечей человека монтируется легко вращающаяся головка 2 с поводками 3. К поводкам посредством замков крепятся струны управления моделью. Поводки получают необходимые движения через рычажный механизм 4, смонтированный во вращающейся головке, и трос 5 от ручки управления 6 спульта 7.Пульт управления вынесен за пределы траектории полета модели и имеет сидение 8 для пилота, Таким образом, пилот может сидеть, смотря в одну сторону, и спокойно управлять полетом модели. Спереди на пульте установлена сетка 9 для зашиты при возможных случайных срывах моделей.Стенд весит около 10 кг и может быть легко перенесен на любое место.Предмет изобретения 1. Стенд для испытания кордовы.;. авиамоделей, отличающийся тем, что, с целью обеспечения удобного и надежного испытания моделей, он выполнен в виде полой стойки, снабженной вращающейся головкой, с моц в ней подпружиненным шарнирным многозвенником, к которому прпсоедпнены две струны (корды) управления моделью и трос ручки пульта управления, расположенного за пределами траектории полета модели.2. Форма выполнения стенда по п. 1, отличающаяся тем, что, с целью защиты испытателя в случае срыва модели, перед п льтом установлена предохранительная сетка.109511 фиг. 2 Отв. редактор Л. Г, Голандский андартгиз. Поди. к печ. 14/111 1958 г Объем 0,25 п, л. Тираж 800. Цена 50 ко Типография Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Неглинная д. 23. Зак. 1224
СмотретьЗаявка
567696, 22.02.1957
Гаевский В. В
МПК / Метки
МПК: G01M 19/00
Метки: авиамоделей, испытания, кордовых, стенд
Опубликовано: 01.01.1957
Код ссылки
