Приспособление для заточки ножа в машинах, изготовляющих непрерывную табачную скрутку для папирос

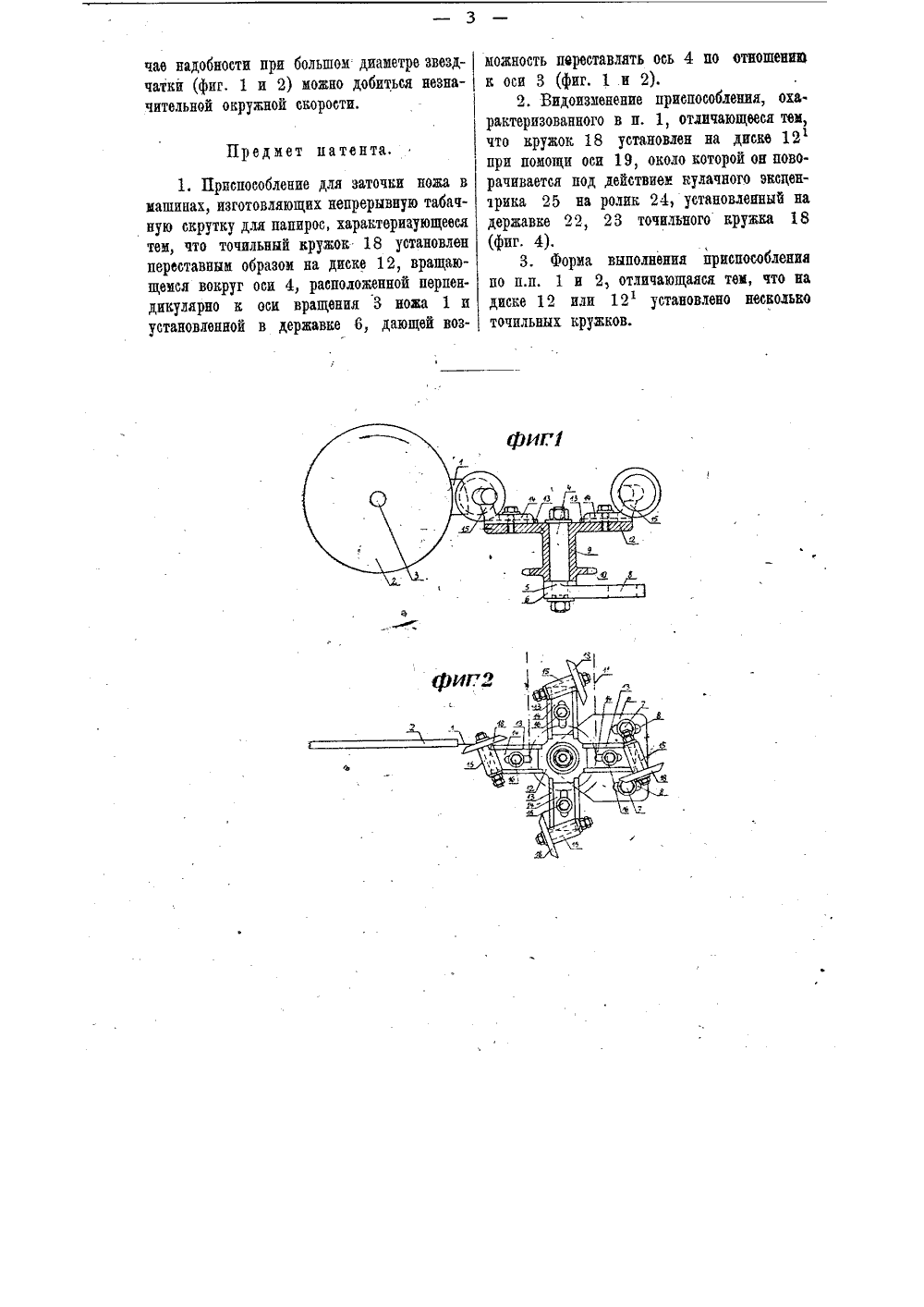

Класс 79 ОП обленеп ния для заточки ножерывную табачную присной фирмы Унивврс К" (Цп 1 чегзейе" Сщ(Мах Нойп), Советско-германскогоности.е патента распростра. ействительный изобретательзаявлен- от 40 января 1927 г.соглашения об охране прома опубликовано 31 июляняется на 35 лет от-цМ.й,о на основании ст ышленной собств риорит 929 года; Действ 31 июля 1929 года выда патен довательно в соприкосновение с ножами, достигается требуемая острота лезвия ножа.Н чертеже фиг, 1 изображает вид, сбоку приснособдения, с частичным разрезом; фиг. 2 - то же, вид сверху; фиг. 3 - вид сбоку видоизмененного приспособления, с частичным, разрезом; фиг. 4 - то же, вид сверху.В машине, изготовляющей непрерывную табачную скрутку для папирос, кривой нож Е (фиг. 1) закреплен на дисковом держателе 2 сидящем на валу 3 и вращающемся в направлении, показанном стрелкой. Приспособление состоит из дйска 12 с точильным кружком 18, насаженного на вертикальную ось 4 и вращающегося вокруг последней. На горизонтальном столе станины машинц закреплен подшипник 6 бодтамн 7, проходящими через прорези, в теле державки. Последняя дает возможность перестанавливать ось 4 по отношению к оси 3, расположенной перпендикулярно к ней. Диск 12 для точильного кружка снабжен звездчаткой,ПйТ:НТ Н Ддя заточки кривых ножей в машцнах ддя изготовления табачной скрутки было уже предложено много устройств, в которых приспособление для эатачивания во время хода папиросной машины кйждый раз посде сделанного разреза оказывало действие на лезвие кривого ножа.Преддагаемое изобретение касается приспособления, предназначенного для заточки ножа в машинах, изготовляющих непрерывную табачную скрутку, и имеет ввиду получить соответствующую остроту ножа при установке точильного кружка на диске с осью, расположенною пфпендикудярно к оси вращения ножа; при помощи приспособления с видоизменением во время заточки ножа кружок, непосредственно связанный с кулачным эксцентриком, поворачивается паралледьно плоскости диска и при этом изменяется скорость заточки точильными кружками. Помимо указанного, установкою нескольких точильных кружков на диске, приходящих послеа в машинах, изготовляющихскрутку для папирос,ель - фабрика папиросных машингейепаазсЫпеп-ГаЬгй . С, Мцявленному 31 декабря 1927 года22144).втулка 9 которой обхватывает вертикальную есь 4 и внизу имеет прилив в виде зубчатого колеса 1 0 для цепи; последняя приво,дится во вращение цепью 11 (фиг. 2) по направлению стрелки, Диск 12 имеет четыре выстуда, расположенных под углами в 90 о .друг к другу. На каждом выступе имеются радиальные направляющие 13, в которых могут скользить ножки 14 державок 15 для кружков 18. Закрепление державок 15 произаодится посредством болтов 16, пропущенных скозь продольные прорези в ножках 14, так что каждая державка может быть перестазляеиа в радиальном направлении и закреплена в желаемом положении, Кружок 18, в виде дисковой шайбы, сидит в державке 15 и обращен своей лобовой поверхностью к ножу 1. Втулка 9 диска 12 вращается в направлезии,стрелки на фиг, 2. Каждый кружок 18 вращается относительно оси 4 и при этом приходит один раз в соприкосновение с но,жом 1. При этом нож протягивается вдоль лобовой поверхности точильного кружка 18. Благодаря круговому движению диска 12 лобозая поверхность кружка 18 может постоянно соприкасаться с лезвием ножа 1 во время его прохождения.Видоизмененное приспособление (фиг. 3 ж 4) имеет кружок 18, установленный иа диске 12 при помощи- оси 19, около которой он может поворачиваться под действием кулачного эксцентрика 25 на ролик 24. Держатель 2 ножа 1 вращается не в одной тлоскости, но. совершает движения взад и зперед, так что нож, кроме вращение, перемещается взад и вперед в продольном направлении вала 3. Нож 1 производящий разрез, следует за скруткой табака в направлении ее подачи и со скоростью последней, В видоизмененном приспособлении имеется держатель 6, цапфой 5 охватывающий вертикальную ось 4. На оси сидит втулка 9 диска 12 с зубчаткой 10, вращаемой цепью 11 (фиг. 4), В диске 12 закреплена вертикальная ось 19; нижний конец которой входит в соответствующее отверстие в диске 12. На эту цапфу 19 насажена свободно вращающаяся втулка 21 державки для точильного кружка. Державка состоит из направляющей части 22, в которой после установки иожет закрепляться ножка 14 от державки 15, на оси которой сидит кружок 18; могущий, при вращении его относительно оси 4, соприкасаться с ножом 1 своею лобовою стороной. Державка 22, 23 снабжена на свободном конце роликом 24; ролик силою пружины 26 прижимается к поверхности эксцентрика 25, закрепленного неподвижно на верхнем конце вертикальной оси 4. Гак как вертикальная ось 19 закреплена на вращающемся диске 12, то кружок 18 вращается относительно оси 4 и в то же время державка с точильным кружком 18 направляется кулачком 25 так, что кружок с ножом производит еще дополнительное движение, что делает возможныи постоянное прилегание лобовой поверхности точильного диска к лезвию ножа, несмотря на перемещения последнего взад и вперед, В видоизмененном приспособлении на диске 12 можно закреплять два или четыре и более точильных кружков. Помимо указанного при круговом движении имеется в виду получить плавный ход кружка 18.Окружная скорость звездчатки 10 с точильными кружками устанавливается соответственно криволинейному движению ножа и одновременно к отхождению лезвия этого .ножа, Если произойдет какое-нибудь изменение этого криволинейного движения, или в подъеме лезвия ножа, то стоит только передвинуть ножки 14 державок ножа, чтобы путем изменения окружнойскорости получить соответственные условия заточки. Чтобы привести при этом точильные кружки в надлежащее положение по отношению к ножу, можно весь прибор посредством перемещения плиты 8 установить под прямым углом к оси держателя ножа. Гаким .образом, в видоизмененном приспособлении по фиг. 3 и 4 при малых диаметрах звездчатого диска 1 2может быть достигнута большая окружная скорость кружков 18, в то время как в случае надобности при большом диаметре звездчаткн (фиг. 1 и 2) можно добиться незначительной окружной скорости. Предмет патента,1. Приспособление для заточки ножа в машинах, изготовляющих непрерывную табачную скрутку для папирос, характеризующееся тем, что точильный кружок 18 установлен переставныи образом на диске 12, вращающемся вокруг оси 4, расположенной перпендикулярно к оси вращения 3 ножа 1 и установленной в державке 6, дающей возможность переставлять ось 4 по отношениа к оси 3 (фиг. 1 .и 2).2. Видоизменение приспособления, охарактеризованного в п. 1, отличающееся тем, что кружок 18 установлен на диске 1 2 при помощи оси 1 9, около которой он поворачивается под действием кулачного экспентрика 25 на ролик 24, установленный на державке 22, 23 точильного кружка 18 (фиг. 4),3. Форма выполнения приспособления по п.п. 1 и 2, отличающаяся тем, что на диске 1 2 или 1 2установлено несколько точильных кружков.Е патенту инной фирмы Универеель фабрика папиродных машин И. Б. Мюллер и Б"10570
