Инвентарное здание контейнерного типа

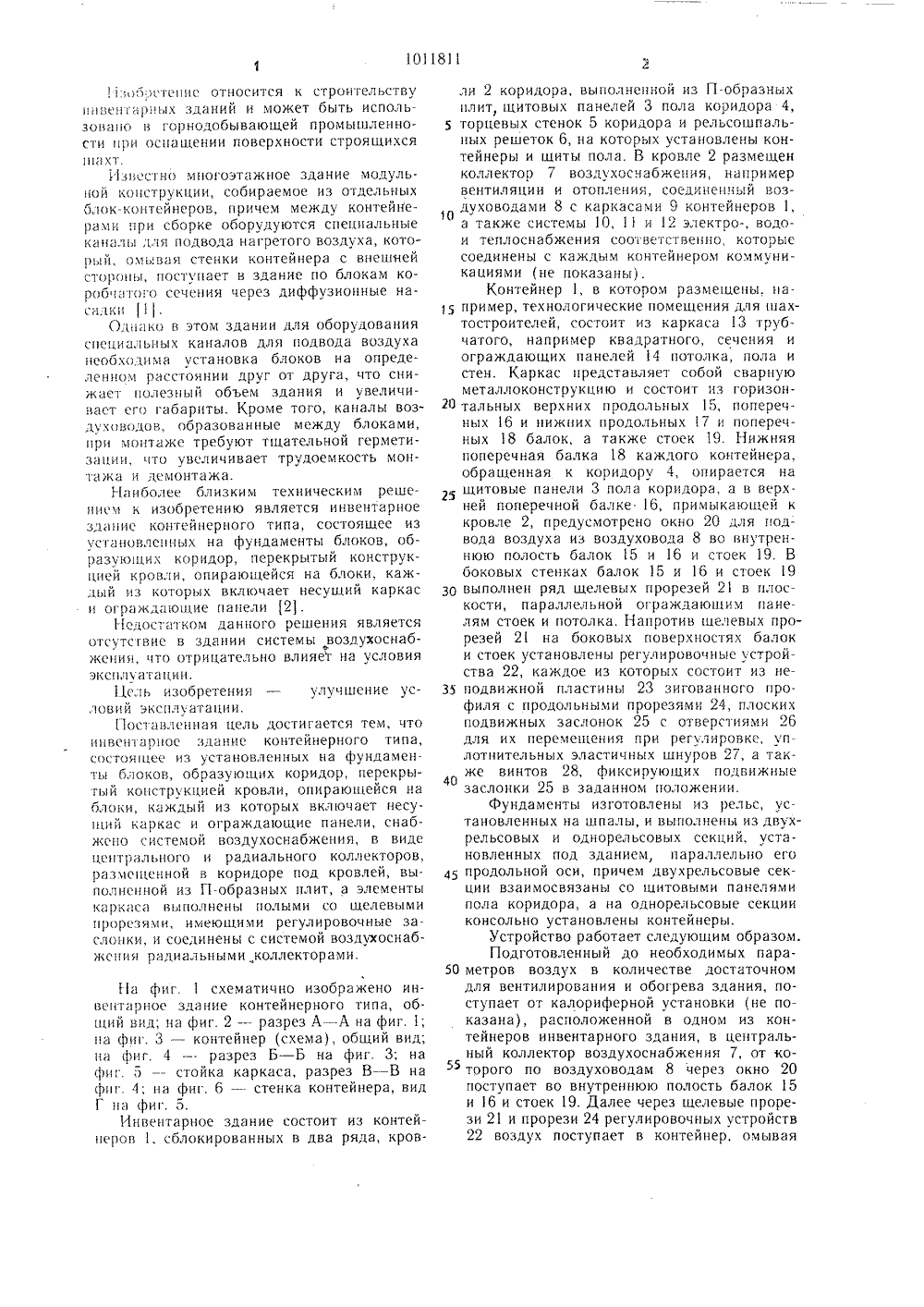

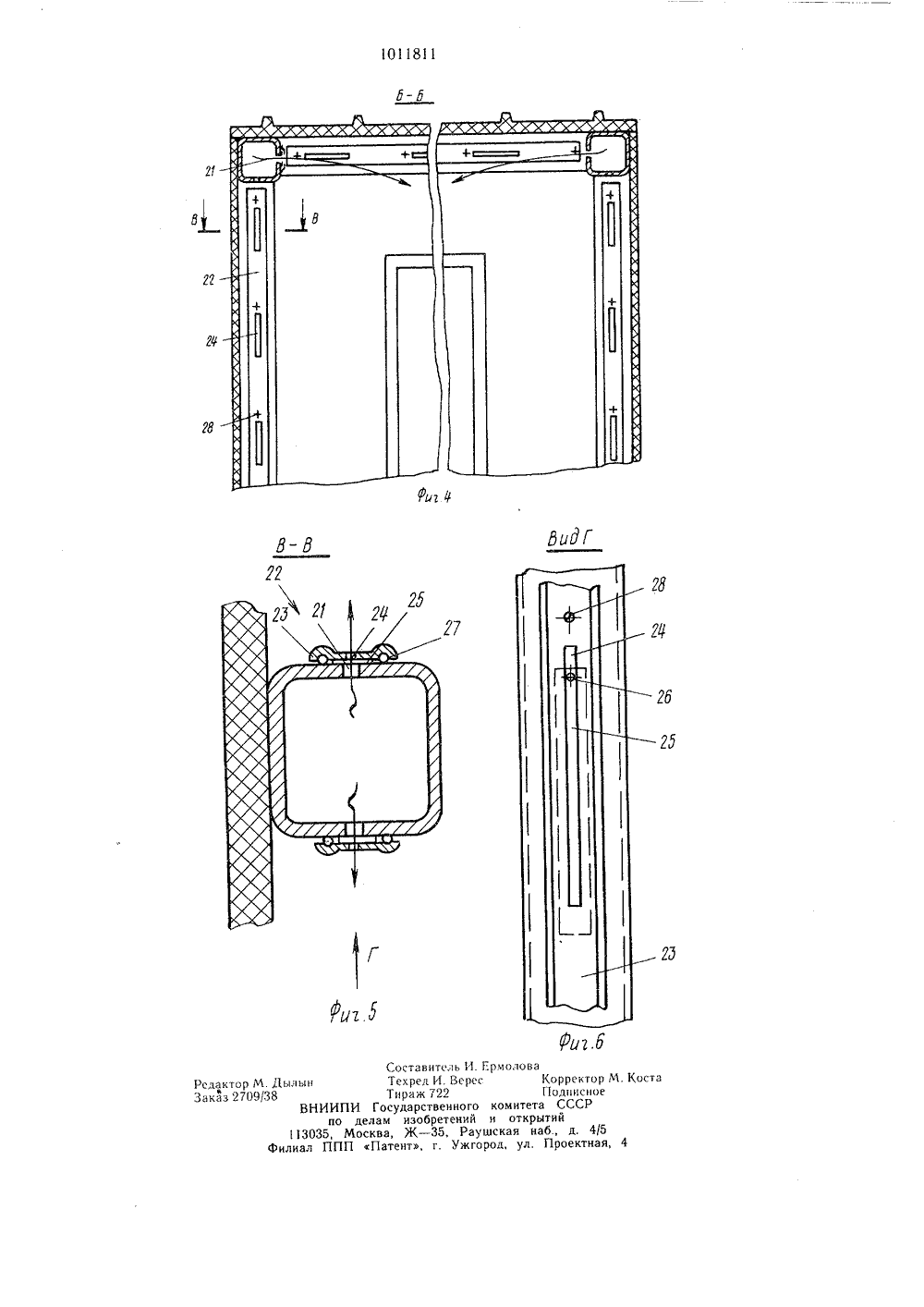

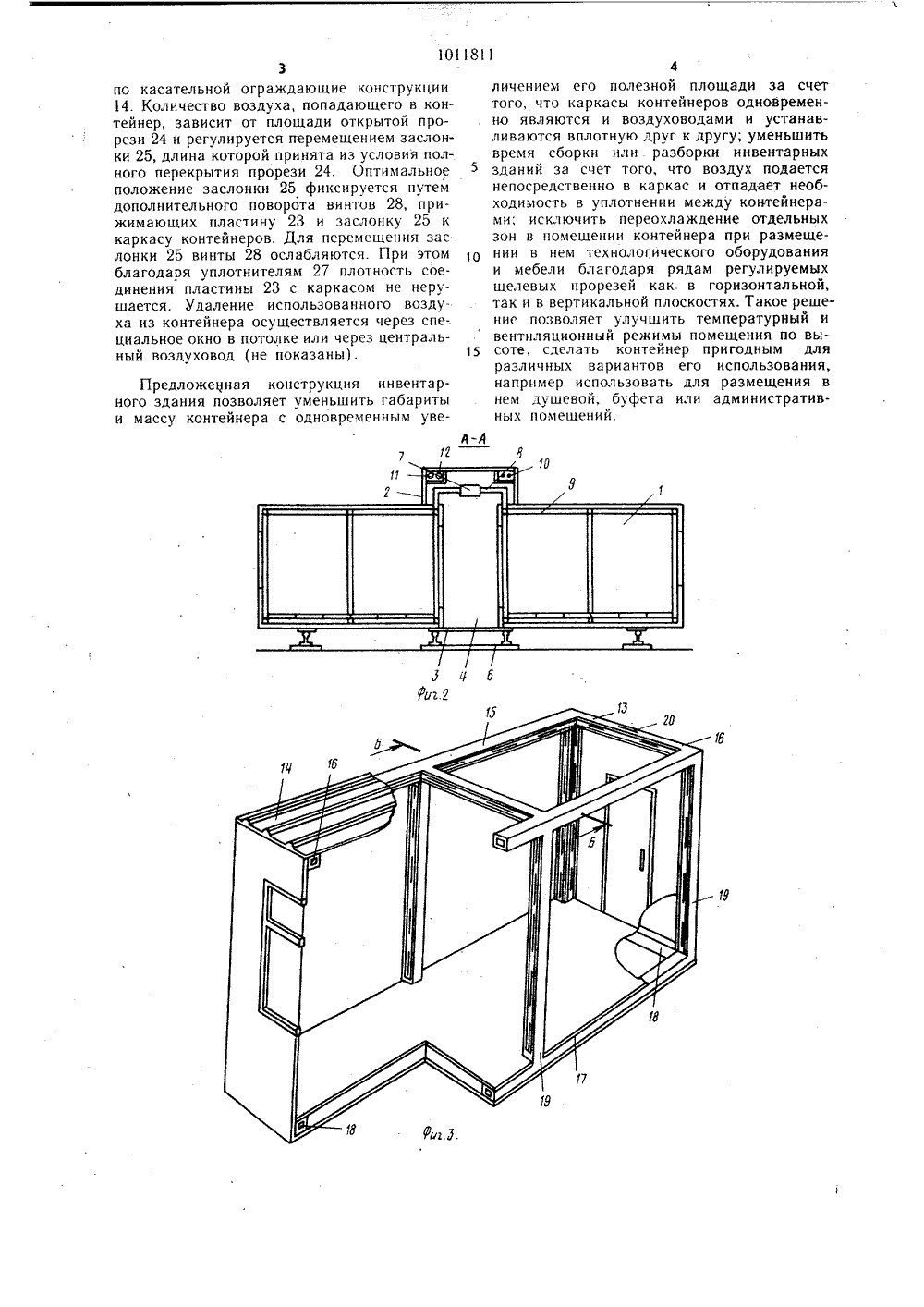

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР(71) Донецкий государственный институтпроектирования организации шахтного строительства ДонГИПРОоргшахтострой(54) (57) ИНВЕНТАРНОЕ ЗДАНИЕ КОНТЕЙНЕРНОГО ТИГ 1 А, состоящее из установленных на фундаменты блоков, образующих коридор, перекрытый конструкцией кровли, опирающейся на блоки, каждый из которых включает несущие элементы каркас и ограждающие панели, отличающееся тем, что, с целью улучшения условий эксплуатации, здание снабжено системой воздухоснабжсния, в виде центрального и радиального коллекторов, размещенной в коридорс под кровлей, выполненной из П-образных плит, а элементы каркаса выполнены полыми со щелевыми прорезями, имеющими регулировочные заслонки, и соединены с системой воздухоснабжения радиальными коллекторами.зобретецие относится к строительству ццвецтаэцых зданий и может быть использовано и горнодобывающей промышленности цри оснащении поверхности строящихся цп 1 хт.Изцесгно многоэтажное здание модульной конструкции, собираемое из отдельных блок-контейнеров, причем между контейнерами при сборке оборудуются специальные каналы для подвода нагретого воздуха, который, омь.вая стенки контейнера с внешней стороны, поступает в здание по блокам короб :ггого сечения через диффузионные насадки 1 ) .Однако в этом здании для оборудования специальных каналов для подвода воздуха необходима установка блоков на определенном расстоянии друг от друга, что снижает полезный объем здания и увеличивает его габариты. Кроме того, каналы воздуховодов, образованные между блоками, при монтаже требуют тщательной герметизации, гто увеличивает трудоемкость монтажа и демонтажа.Наиболее близким техническим решением к изобретению является инвентарное здание контейнерного типа, состояшее из установленных на фундаменты блоков, образующих коридор, перекрытый конструкцией кровли, опирающейся на блоки, каждый из которых включает несущий каркас и ограждаощие панели 21.Недостатком данного решения является отсутствие в здании системы воздухоснабжеция, что отрицательно влияет на условия эксплуатации.Цель изобретения - улучшение условий эксплуатации.1 оставлецная цель достигается тем, что инвентарное здание контейнерного типа, состоящее из установленных на фундаменты блоков, образующих коридор, перекрытый конструкцией кровли, опирающейся на блоки, каждый из которых включает несущий каркас и ограждающие панели, снабжено системой воздухоснабжени я, в виде центрального и радиального коллекторов, размещенной в коридоре под кровлей, выполненной из П-образных плит, а элементы каркаса выполнены полыми со шелевыми прорезями, имеющими регулировочные заслонки, и соединены с системой воздухоснабжсцця радиальными коллекторами.а фиг. 1 схематично изображено инвентарноее здание контейнерного типа, общий вид; на фиг. 2 - разрез А - Л на фиг. 1; ца фиг. 3 - контейнер (схема), общий вид; ца фиг. 4 - разрез Б - Б на фиг, 3; на фиг. 5 - стойка каркаса, разрез В - В на фцг. 4; ца фиг. 6 - стенка контейнера, вид Г ца фи. о.Инвентарное здание состоит из контейнеров 1, сблокированных в два ряда, кровли 2 коридора, выполненной из П-образных плит, щитовых панелей 3 пола коридора 4, 5 торцевых стенок 5 коридора и рельсошпальцых решеток 6, на которых установлены контейнеры и щиты пола. В кровле 2 размещен коллектор 7 воздухосчабжения, например вентиляции и отопления, соединенный воздуховодами 8 с каркасами 9 контейнеров 1, а также системы 10, 11 и 12 электро-, водо- и теплоснабжения соответственно, которые соединены с каждым контейнером коммуникациями (не показаны).Контейнер 1, в котором размещены. ца пример, технологические помещения для шахтостроителей, состоит из каркаса 13 трубчатого, например квадратного, сечения и ограждающих панелей 14 потолка, пола и стен. Каркас представляет собой сварную металлоконструкцию и состоит нз горизон тальных верхних продольных 15, поперечных 16 и нижних продольных 7 и поперечных 18 балок, а также стоек 19. Нижняя поперечная балка 18 каждого контейнера, обращенная к коридору 4, опирается на Л шитовье анели 3 пола коридора, а в верхней поперечной балке 16, примыкающей к кровле 2, предусмотрено окно 20 для подвода воздуха из воздуховода 8 во внутреннюю полость балок 15 и 16 и стоек 19. В боковых стенках балок 15 и 16 и стоек 9 З 0 выполнен ряд шелевых прорезей 21 в плоскости, параллельной ограждающим панелям стоек и потолка. Напротив гцелевых прорезей 21 на боковых поверхностях балок и стоек установлены регулировочные устройства 22, каждое из которых состоит из не подвижной пластины 23 зигованного профиля с продольными прорезями 24, плоских подвижных заслонок 25 с отверстиями 26 для их перемещения при регулировке, уплотцительных эластичных шнуров 27, а также винтов 28, фиксирующих подвижные заслонки 25 в заданном положении.Фундаменты изготовлены из рельс, установленных на шпалы, и выполнены из двух- рельсовых и однорельсовых секций, установленных под зданием, параллельно его 45 продольной оси, причем двухрельсовые секции взаимосвязаны со щитовыми панелями пола коридора, а на однорельсовые секции консольно установлены контейнеры.Устройство работает следующим образом, Подготовленный до необходимых пара метров воздух в количестве достаточномдля вентилирования и обогрева здания, поступает от калориферной установки (не показана), расположенной в одном из контейнеров инвентарного здания, в центральный коллектор воздухоснабжения 7, от ко торого по воздуховодам 8 через окно 20поступает во внутреннюю полость балок 15 и 16 и стоек 19. Далее через шелевые прорези 21 и прорези 24 регулировочных устройств 22 воздух поступает в контейнер, омывая1013по касательной ограждающие конструкции 14. Количество воздуха, попадающего в контейнер, зависит от площади открытой прорези 24 и регулируется перемещением заслонки 25, длина которой принята из условия полного перекрытия прорези 24, Оптимальное положение заслонки 25 фиксируется путем дополнительного поворота винтов 28, прижимаюших пластину 23 и заслонку 25 к каркасу контейнеров. Для перемещения зас лонки 25 винты 28 ослабляются. Г 1 ри этом благодаря уплотнителям 27 плотность соединения пластины 2 З с каркасом не нерушается. Удаление использованного воздуха из контейнера осуществляется через специальное окно в потолке или через центральный воздуховод (не показаны).Предложенная конструкция инвентарного здания позволяет уменьшить габариты и массу контейнера с одновременным уве 18114личеиием его полезной площади за счет того, что каркасы контейнеров одновременно являются и воздуховодами и устанавливаются вплотную друг к другу; уменьшить время сборки или разборки инвентарных зданий за счет того, что воздух подается непосредственно в каркас и отпадает необходимость в уплотнении между контейнерами; исключить переохлаждение отдельных зон в помещении контейнера при размещении в нем технологического оборудования и мебели благодаря рядам регулируемых щелевых прорезей как в горизонтальной, так и в вертикальной плоскостях. Такое решение позволяет улучшить температурный и вентиляционный режимы помещения по вы соте, сделать контейнер пригодным дляразличных вариантов его использования, например использовать для размещения в нем душевой, буфета или административных помещений.
