Хон плавающего типа

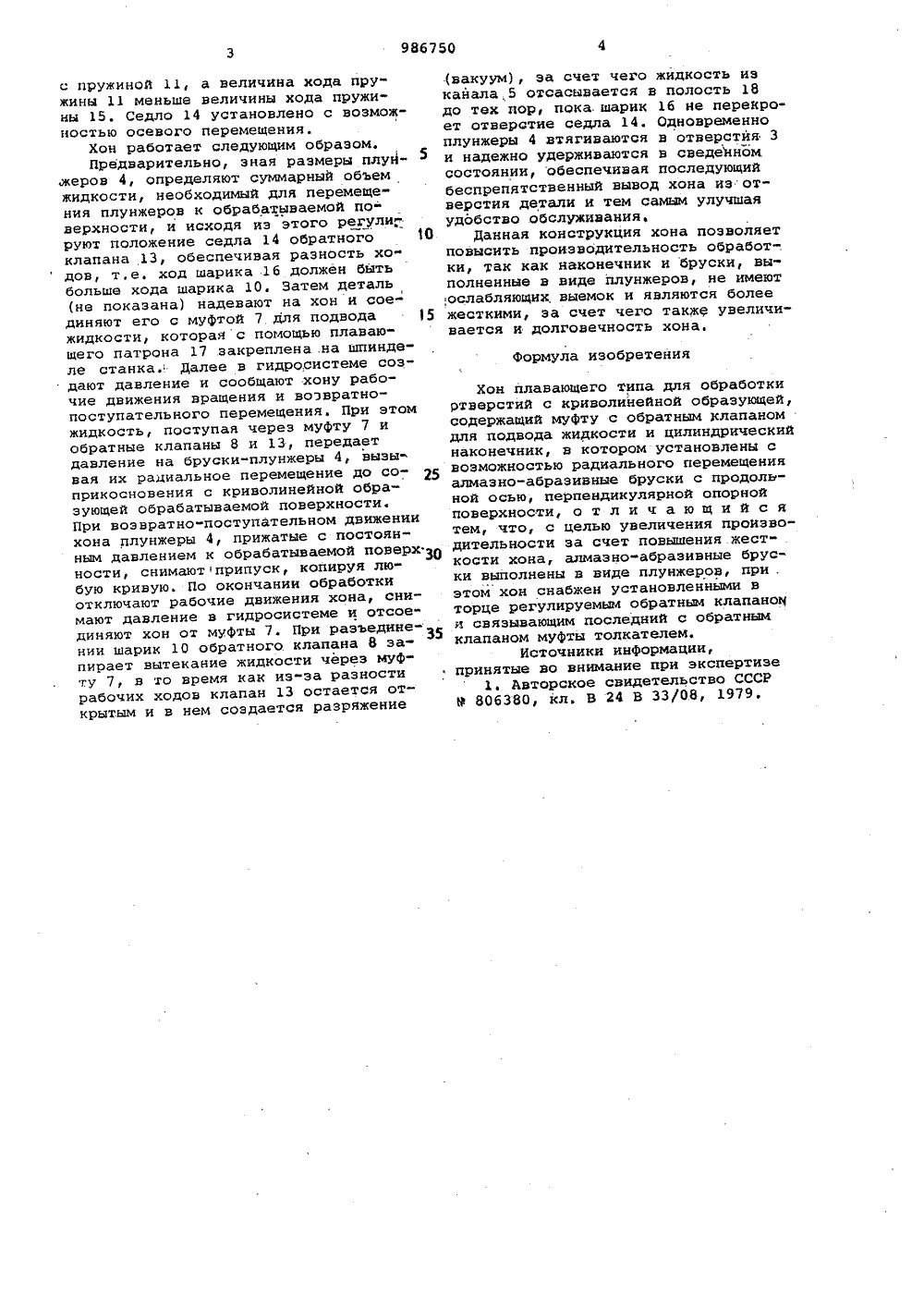

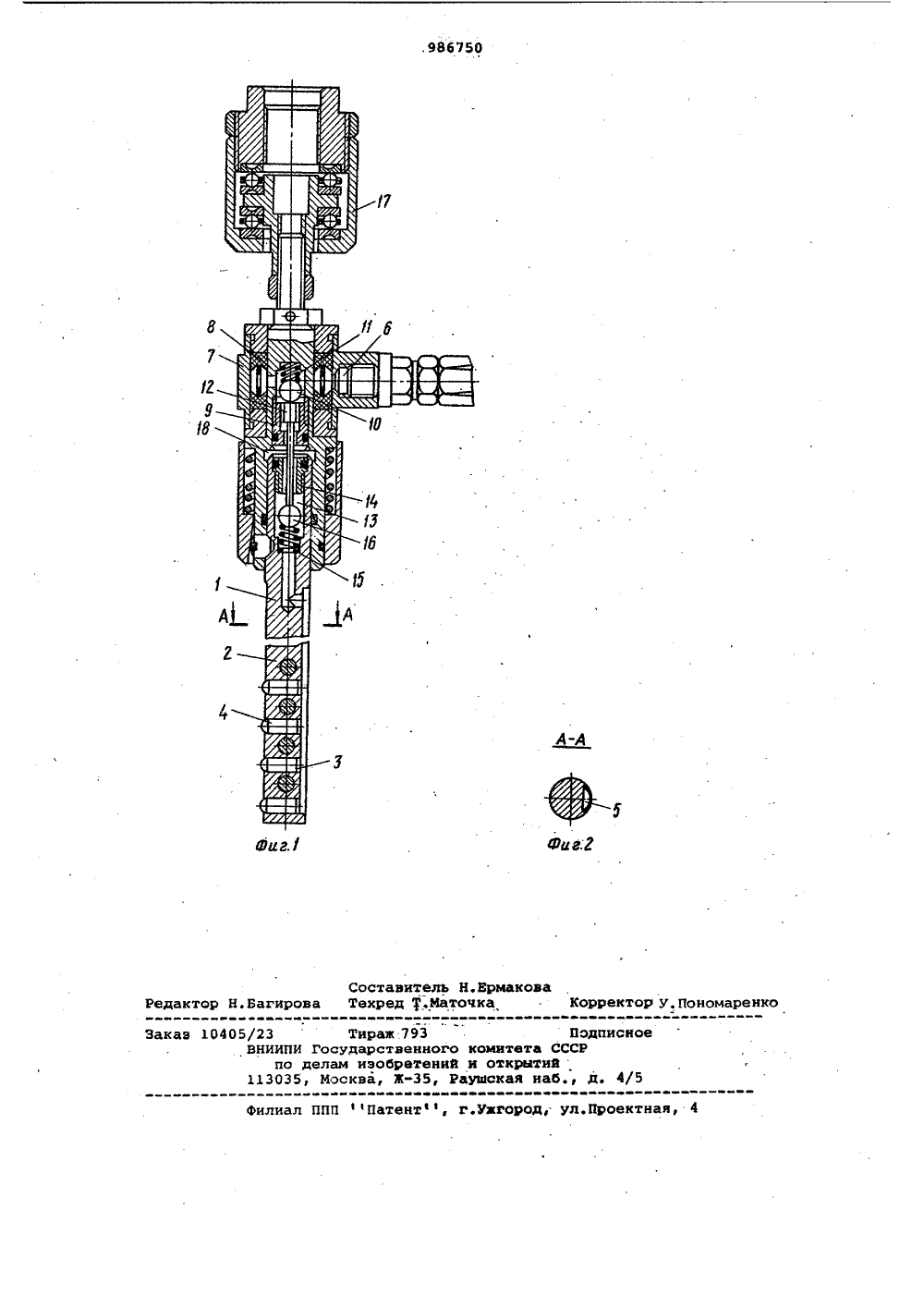

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОИ.КОМУ СЗИДИТИЛЬСТВУ Союз СоветскнкСоциалистическихРеспублик р 1986750(ф 11 М Ид 3 сприсоединениемзаявки йо В 24 В 33/08 Государственный комитет СССР по делам изобретений и открытий(54) ХОН ПЛАВАЮЩЕГО ТИПА Изобретение относится к области машиностроения и является усовершенствованием хона для абразивно-алмазной обработки отверстий с криволиней" ной образующей.Известен хон плавающего типа для обработки отверстий с криволинейной образующей, содержащий муфту с обратным клапаном для подвода жидкости и щ цилиндрический наконечник, в котором расположены алмазно-абразивные бруски, установленные продольной осью перпендикулярно опорной поверхности и с воэможностью радиального перемещения 111. 15Данная конструкция хана с алмазноабраэнвными брусками на металлической связке обеспечивает высокую производительность хонингования отверс" тий с криволинейной образующей, но при эксплуатации затруднено сведение брусков в исходное положение, так как пружины, удерживающие бруски, имеют небольшое усилие, Чтобы преодолеть действие жидкости и эластичной емкости, требуются пружины большого се чения, но в этом случае уменьшается рабочая площадь брусков и снижается производительность обработки. При сохранении жв рабочей площади брус-. ков, снижается.жесткость хона. Кроме того, от соприкосновения с брусками эластичная емкость быстрее изнашивается.Целью изобретения является повышение жесткости хона и тем самым производительности.Цель достигается тем, что алмазноабраэивные бруски выполнены в видеплунжвров, при этом хон снабжен установленньини в торце регулируемым обратным клапаном и связывающим последний с обратным клапаном муфты толка"телем,На фиг. 1 изображен хон, разрезна фиг. 2 - сечение А"А на фиг. 1.Хон состоит из корпуса 1, в цилиндрическом наконечнике 2 которогоперпендикулярно его оси в шахматномпорядке расположены отверстия 3 подалмазно-абразивные бруски, выполненные в виде плунжеров 4, соединенныеканалом 5 с гидросистемой б. В торцехона со стороны соединения с муфтой7 для подвода жидкости установлен обратный клапан 8, имеющий седло 9, шарик 10 е пружиной 11 и толкатель 12,общий с обратным клапаном 13 и расположенный в вго седле 14. Пружина 15клапана 13 имеет одинаковое усилиес пружиной 11, а величина хода пружины 11 меньше величины хода пружи" ны 15. Седло 14 установлено с возмож" ностью осевого перемещения.Хон работает следуюцим образом.Предварительно, зная размеры плуй" ,жеров 4, определяют суммарный объем жидкости, необходимый для перемещения плунжеров к обрабатываемой поверхности, и исходя иэ этого регули руют положение седла 14 обратного 10 клапана 13, обеспечивая разность хо" дов, т.е, ход шарика 16 должен быть больше хода шарика 10. Эатем деталь (нв показана) надевают на хон и соединяют его с муфтой 7 для подвода 5 жидкости, которая с помощью плавающего патрона 17 закреплена .на шпинделе станка. Далее в гидросистеме соз" дают давление и сообщают хону рабочие движения вращения и возвратно- поступательного перемещения. При этом жидкость, поступая через муфту 7 и обратные клапаны 8 и 13, передает давление на бруски"плунжеры 4, выэы вая нх радиальное перемещение до соприкосновения с криволинейной образующей обрабатываемой поверхности. При возвратно-поступательном движении хона плунжеры 4, прижатые с постоянным давлением к обрабатываемой поверх ЗО ности, снимаютприпуск, копируя любую кривую. По окончании обработки отключают рабочие движения хона, снимают давление в гидросистеме и отсоединяют хон от муфты 7. При разъедине- З 5 нии шарик 10 обратного клапана 8 запирает вытекание жидкости через муфту 7, в то время как из"за разности рабочих ходов клапан 13 остается открытым и в нем создается разряжение(вакуум), за счет чего жидкость из канала 5 отсасывается в полость 18 до тех пор, пока. шарик 16 не перекроет отверстие седла 14. Одновременно плунжеры 4 втягиваются в отверстия 3 и надежно удерживаются в сведенном состоянии, обеспечивая последующий беспрепятственный вывод хона из отверстия детали и тем самым улучшая удобство обслуживания,Данная конструкция хана позволяет повысить производительность обработ-. ки, так как наконечник и бруски, выполненные в виде плунжеров, не имеют ослабляющих. выемок и являются более жесткими, за счет чего также увеличивается и долговечность хона.Формула изобретенияХон плаваюцего типа для обработкиртверстий с криволинейной образующей,содержаций муфту с обратным клапаномдля подвода жидкости и цилиндрическийнаконечник, в котором установлены свозможностью радиального перемещенияалмазно-абразивные бруски с продольной осью, перпендикулярной опорнойповерхности, о т л и ч а ю ц и й с ятем, что, с целью увеличения производительности за счет повышения жесткости хона, алмазно-абразивные бруски выполнены в виде плунжеров, при .этом хон снабжен установленными вторце регулируемым обратным клапаноцл связывающим последний с обратнымклапаном муфты толкателем.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР9 806380, кл, В 24 В 33/08, 1979.,98 б 750 Аиг./ Корректор у,пономаренко едак Заказ писно 5 В 7 Составитель Н,ЕрмакоН.Багирова Текред .Иаточка 5/23 Тираж 793 Под ВНИИНИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Раушская иаб., д
