Устройство для изготовления колец

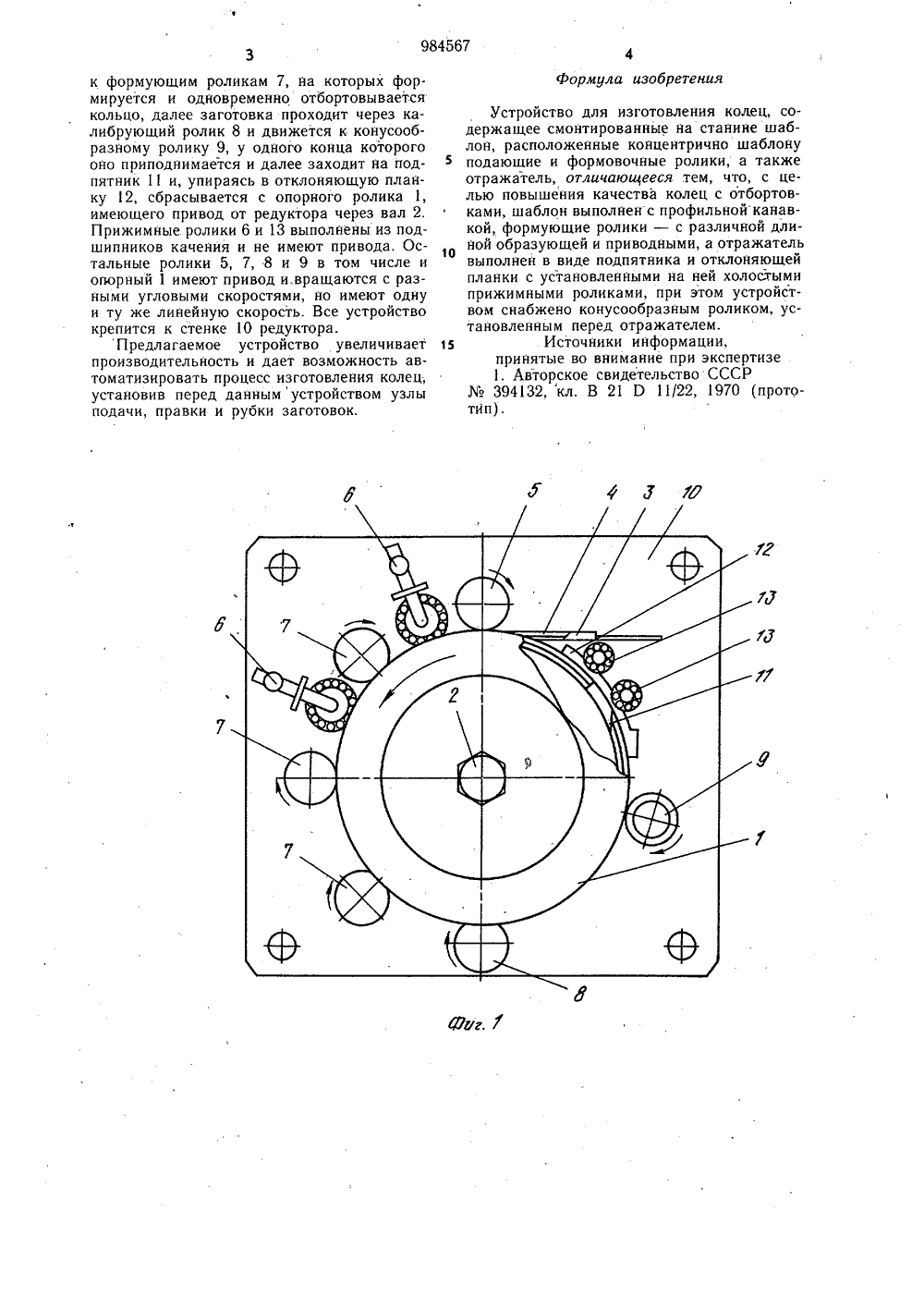

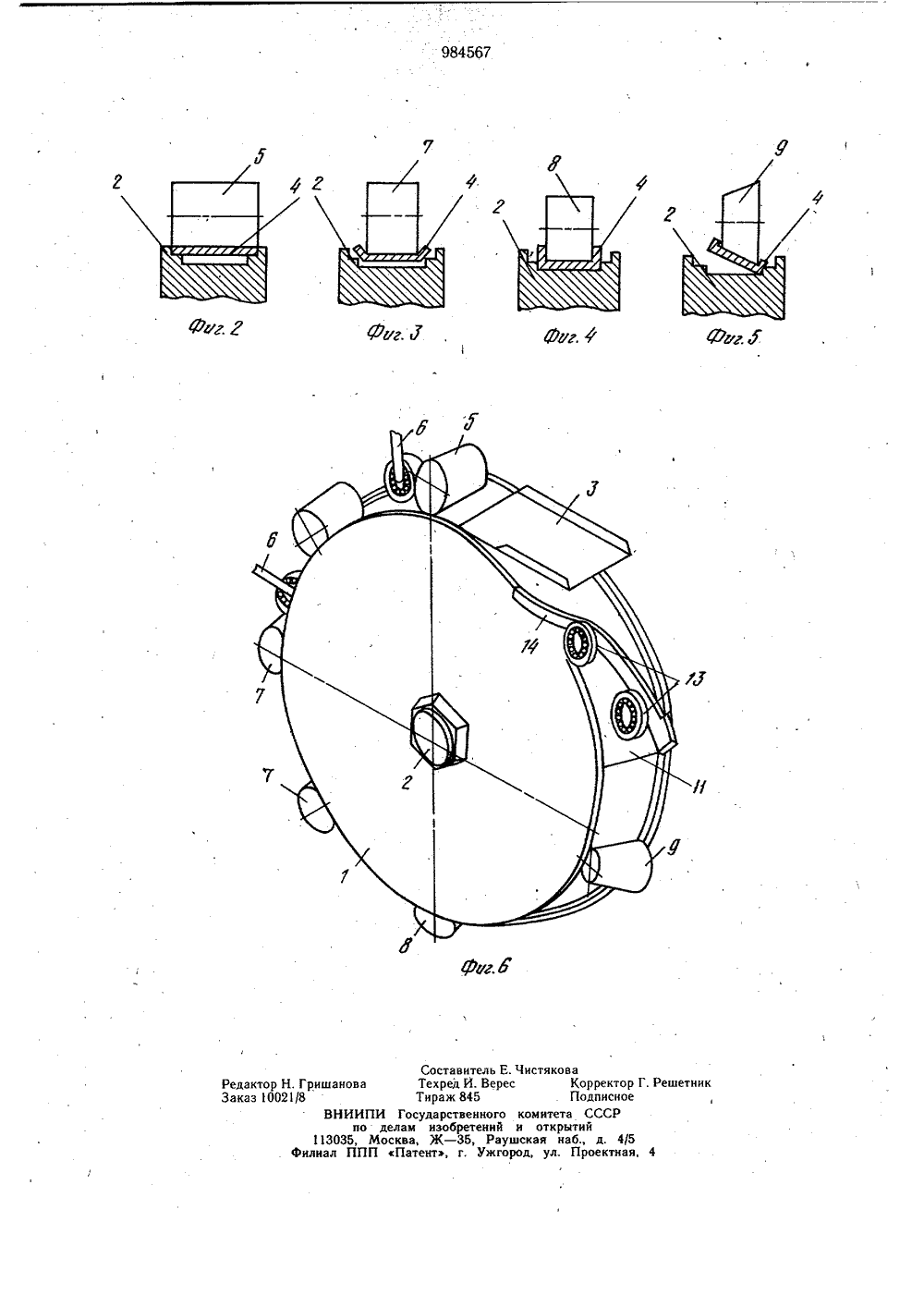

Союз СоветскихСоциалистическихРеспублик ОЛ ИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Кл.а В 21 О 1,122 Гееударетвеиимй кемитет СССР Опубликовано 30.12.82. Бюллетень48Дата опубликования описания 05.0 .83(72) Автор изобретения Л. А. Чураков Опытное проектно-конструкторское бюро научноисследовательского института пушного звероводства и кролиководства(54) УСТРОИСТВО ДЛЯ ИЗГОТОВЛЕНИЯ КОЛЕЦ 1Изобретение относится к отработке металлов давлением, в частности к устройствам для получения отбортованных колец из полосовой заготовки.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является устройство для изготовления колец, содержащее установленный на станине шаблон, расположенные концентрично шаблону подающий и формовочные ролики, а также отражатель 11,Этот станок предназначен для гибки только плоских колец без отбортовок, Такие кольца обладают большей упругостью и жесткостью и могут при подходе к отклоняющей планке распрямиться.Цель изобретения - повышение качества колец с отбортовками.Поставленная цель достигается тем, что в устройстве для изготовления колец, содержащем смойтированные на станине шаблон, расположенные концейтрично шаблону подающие и формовочные ролики, а также отражатель, шаблон выполнен с профильной канавкой, формующие ролики - с различной длиной образующей и приводными, а отражатель выполнен в виде подпятника и отклоняющей планки с установленными на ней холостыми прижимрыми роликами, при этом устройство снабжено конусообразным роликом, установленным перед отражателем.На фиг. 1 изображено устройство, вид 5 спереди с вырывом в месте установки узласбрасывания; на фиг. 2 - 4 - разрез части опорно(о ролика в процессе формирования кольца; на фиг. 5 - разрез части опорного ролика в момент подачи кольца на сбра Осывающий узел; на фиг. 6 - изометрия устройства.Устройство состоит из центрального опорного ролика 1, насаженного на вал 2 редуктора (не показан); лотка 3 для подачи заготовки 4, захватывающего ролика 5, прижимных роликов 6, формующих роликов 7, калибрующего ролика 8, конусообразного ролика 9, установленных по окружности опорного ролика и крепящихся к стенке 10 редуктора, подпятника1, отклоняющей планки 12 с укрепленными на ней прижимными роликами 13.Устройство работает следующи и образом.Заготовки 4 по одной подаются на лоток 3, захватываются роликом 5 и поступаютк формующим роликам 7, на которых формируется и одновременно отбортовывается кольцо, далее заготовка проходит через калибрующий ролик 8 и движется к конусообразному ролику 9, у одного конца которого оно приподнимается и далее заходит на подпятник 11 и, упираясь в отклоняющую планку 12, сбрасывается с опорного ролика 1, имеющего привод от редуктора через вал 2. Прижимные ролики 6 и 13 выполнены из подшипников качения и не имеют привода. Остальные ролики 5, 7, 8 и 9 в том числе и опорный 1 имеют привод и,вращаются с разными угловыми скоростями, но имеют одну и ту же линейную скорость. Все устройство крепится к стенке 10 редуктора.Предлагаемое устройство увеличивает производительность и дает возможность автоматизировать процесс изготовления колец; установив перед данным устройством узлы подачи, правки и рубки заготовок. формула изобретения Устройство для изготовления колец, содержащее смонтированные на станине шаблон, расположенные концентрично шаблонуподающие и формовочные ролики, а такжеотражатель, отличающееся .тем, что, с целью повышения качества колец с отбортовками, шаблон выполнейс профильнойканавкой, формующие ролики - с различной дли 1 Оной образующей и приводными, а отражательвыполнен в виде подпятника и отклоняющейпланки с установленными на ней холосгымиприжимными роликами, при этом устройством снабжено конусообразным роликом, установленным перед отражателем,15 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР394132, кл. В 21 Р 11/22, 1970 (прототип).СоставительТехред И. ВерТираж 845 ИИПИ Госу по делам 5, Москва,ППП ПатедарственногоизобретенийЖ - 35, Раунт, г. Ужго ЧистяковаКорректор Г. РеПодписноекомитета СССРи открытийская наб., д. 4/5род ул Проектная 4
