Датчик параметров движения объекта

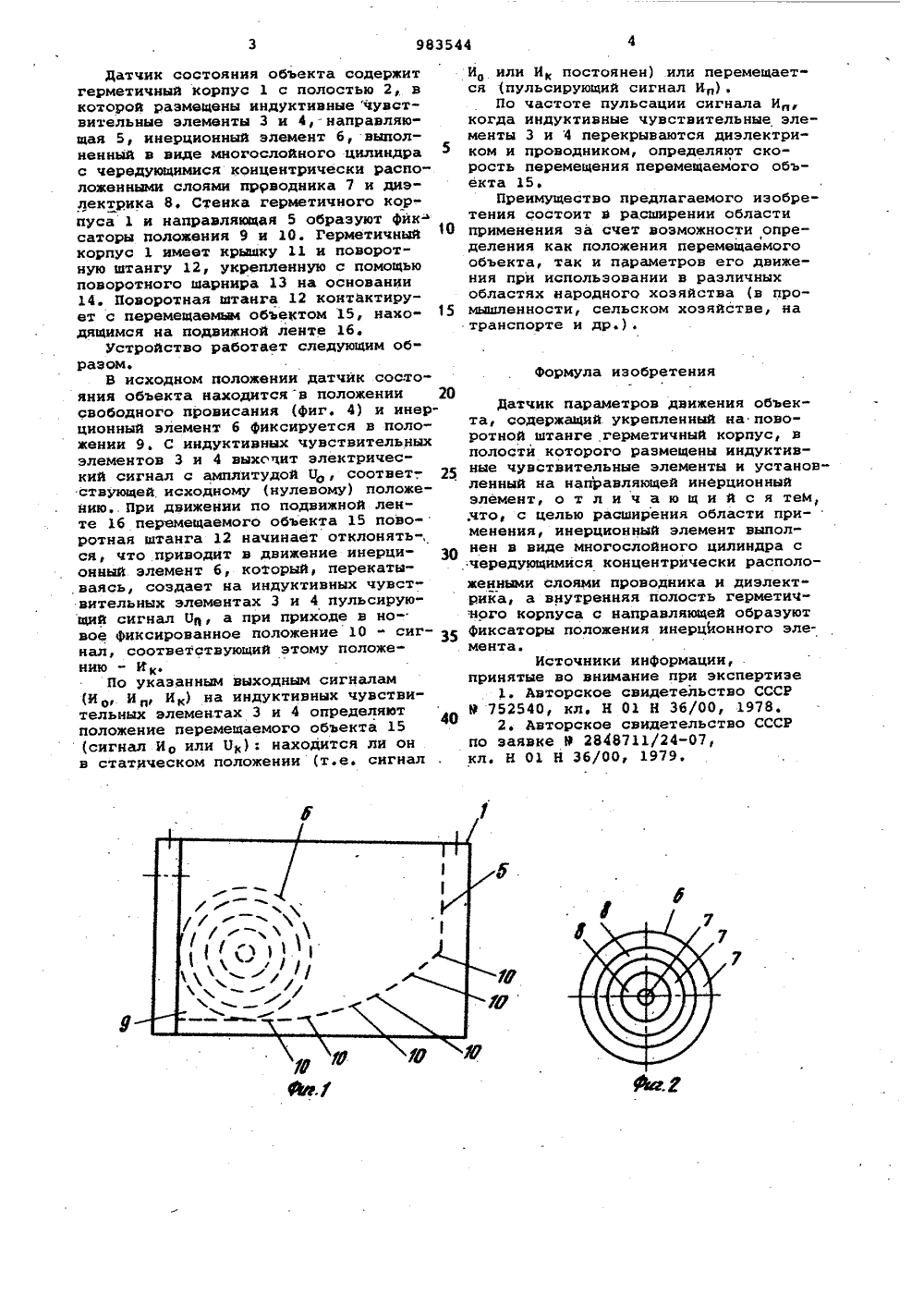

щ 983544 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсинкСоцналнстнческниРеспублик(22) Заявлено Об. 07. 81(21) 331 б 233/18-24с присоединением заявки Ко( 3) Приоритет 1 М. л. 6 01 Р 13/00 Государственный комитет СССР по делам изобретений и открытий(088.8) Опубликовано 2 Х 12.82. Бюллетень йо 47 Дата опублнковання опнсання 2 ц 1282(72) Авторы нзобретени М.С.Лященйо, В.Н,Клочко и М. нко Центральный научно-исследовательскийтехнологический институт механизацииживотноводства Южной зоны СССР) ДАТЧИК ПАРАМЕТРОВ ДВИЖЕНИЯ ОБЪЕКТ жения объекта, поскольку чувствительные элементы реагируют только на переходные режимы работы.Целью изобретения является расширение области применения для определения пуска, остановки, движения объекта, положения объекта перед пуском во время движения, после остановки, скорости движения и других параметров механического состояния объекта.Указанная цель достигается тем, что в датчике параметров, движения .объекта, содержащем укрепленный на поворотной штанге герметичный корпус, в полости которого размещены индуктив" ные чувствительные элементы и установленный на направляющей инерционный элемент, инерционный элемент выполнен в виде многослойного цилиндра с чередукицимися концентрически расположенньаии слоями проводника и диэлектрика, а внутренняя полость герметичного корпуса с направлякицей образуют фиксаторы положения инерционного элемента.На фиг. 1 представлена функциональная схема устройства 1 на фиг. 2" инерционный элемент на фиг. 3 - устройство, вид сверху; на фиг. 4 " два рабочих положений датчика. Изобретение относится к приборостроению и может бйть использовано для определения состояния объектаего движения, о"тановки, трогания, скорости перемещения и других механических параметров.Известен датчик для определения состояния объекта, содержащнй герметичный корпус с помещенным в нем индуктивным элементом, паз между катушками индуктивного элемента и круглое инерционное тело (1).Недостатком данного устройства является отсутствие возможности определения динамических параметров, пос-. 1 кольку примененные элементы не чувствительны к переходным электромеханическим процессам.Наиболее близким к предлагаемому по технической сущности является устройство, содержащее укрепленный на поворотной штанге герметичный корпус, в полости которого размещены индуктивные чувствительные элементы и установленное на направляющей инерциои 2 ное тело 2).Недостатком этого устройства является сравнительно узкая область использования, ограниченная возмож-ностью определения только наличия дви"ЗДатчик состояния объекта содержитгерметичный корпус 1 с полостью 2, вкоторой размещены индуктивные чувствительные элементы 3 и 4,-направляющая 5 инерционный элемент б, выполФ5ненный в виде многослойного цилиндрас чередующимися концентрически расположенными слоями пррводника 7 и диэлектрика 8. Стенка герметичного корпуса 1 и направляющая 5 образуют финсаторы положения 9 и 10. Герметичныйкорпус 1 имеет крышку 11 и поворотную штангу 12, укрепленную с помощьюповоротного шарнира 13 на основании14. Поворотная штанга 12 контактирует с перемещаемым объектом 15, находящимся на подвижной ленте 16.Устройство работает следующим образом,В исходном положении датчик состояния объекта находится в положении 20свободного провисания (фиг. 4) и инерционный элемент б фиксируется в положении 9. С индуктивных чувствительныхэлементов 3 и 4 выходит электрический сигнал с амплитудой 0, соответ-, 25ствующей исходному (нулевому) положению. При движении по подвижной ленте 16 перемещаемого объекта 15 поворотная штанга 12 начинает отклонять-,ся, что приводит в движение инерционный элемент б, который, перекаты,ваясь, создает на индуктивных чувствительных элементах 3 и 4 пульсирующий сигнал 0 я, а при приходе в ноВое фиксированное положение 10 сиг- З 5нал, соответствующий этому положению - ИПо укаэанным выходным сигналам(Ио,. Ид, И) на индуктивных чувствительных элементах 3 и 4 определяютположение перемещаемого объекта 15(сигнал Ио или 0): находится ли онв статическом положении (т.е, сигнал Ио или Ик постоянен) или перемещается (пульсирующий сигнал Ид).По частоте пульсации сигнала И 1,когда индуктивные чувствительные элементы 3 и 4 перекрываются диэлектриком и проводником, определяют скорость перемещения перемещаемого объекта 15.Преимущество предлагаемого изобретения состоит и расширении областиприменения за счет воэможности определения как положения перемещаемогообъекта, так и параметров его движения при использовании в различныхобластях народного хозяйства (в промышленности, сельском хозяйстве, натранспорте и др.),формула изобретенияДатчик параметров движения объекта, содержащий укрепленный на поворотной штанге герметичный корпус, вполости которого размещены индуктивные чувствительные элементы и установ"ленный на направляющей инерционныйэлемент, о т л и ч а ю щ и й с я тем,.что, с целью расширения области применения, инерционный элемент выполнен в виде многослойного цилиндра счередующимися концентрически расположенными слоями проводника и диэлектрика, а внутренняя полость герметичного корпуса с направляющей образуютфиксаторы положения инерционного элемента.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 752540, кл. Н 01 Н 36/00, 1978.2. Авторское свидетельство СССРпо заявке 9 2848711/24-07,кл. Н 01 Н 36/00 1979.983544 909/50 Тираж 887 Подп ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 И 035, Москва, Ж, Раушская наб., д. 4исн илиал ППП ффПатентфф, г.ужгород, ул,Проектная, 4 Составитель Е.НовиковРедактор И.Николайчук ТехредМ.Надь Корректор С.ШЭакаэ 9ое
