Лозоукладчик к плугу

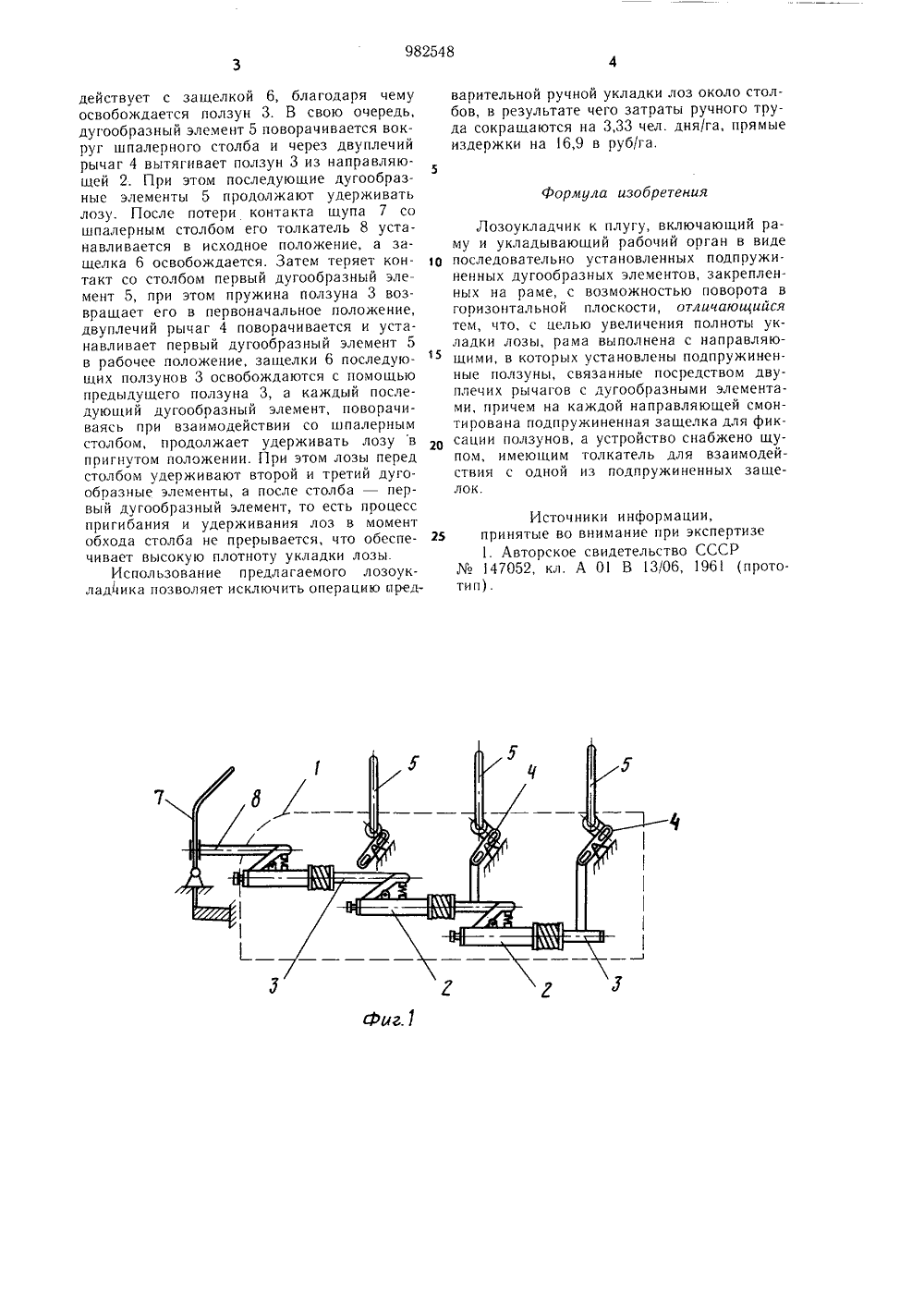

ц 982548 ОП ИСАНИЕИЗЬБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(51) М. Кл. з 01 В 13/06 явки-с присоединением (23) Приоритет -ый кфмвтет Гавада СССРам взебретеенйи етермтий 3) 1,319 Опубликов 3.12.82. юллетень4ания 28 12 82 088,8 а опубли ния опи и ститр," тапеннко " -- -" 2) Автор Г. равле изобретен апо Всероссииски и научно-исследовательски иноградарства и виноделия им. Я. И. 1) Заявитель 4) ЛОЗОУКЛАДЧ ЛУГУ являет столба адчика над рядом ементы 5 собирачки и укладывают ущиеся за лозопуса забирают из плоты, поднимают кладывают сверхуПри встрече со 7 поворачивает- , который взаимоении лозоуклообразные элные лозы в пуи ряда. Движукрывные корпочвенныеотвалам и уоженных лозстолбом, щупя толкатель 8 При движ растений ду ют виноград их вдоль ос укладчиком О междурядья их вверх по на пучки ул шпалерным ся, перемещИзобретение относится к сельскохозяйственному машиностроению, в частностиустройствам для укладки на почву виноградной лозы. Известен лозоукладчик к плугу, включающий раму и укладывающий рабочий орган в виде последовательно установленных подпружиненных дугообразных элементов, закрепленных на раме с возможностью поворота в горизонтальной плоскости 1.Недостатком известного лозоукладчикася наличие неуложенных лоз околоиз-за преждевременного прекращения воздействия на лозу удерживающих дугообразных элементов.Цель изобретения - увеличение полноты укладки лозы.Достигается эта цель выполнением рамы с направляющими, в которых установлены подпружиненные ползуны, связанные посредством двуплечих рычагов с дугообразными элементами, причем на каждой направляющей смонтирована подпружиненная защелка, а устройство снабжено щупом имеющим толкатель для взаимодействия с одной из подпружиненных зашелок,На фиг. 1 схематично изображен предлагаемый лозоукладчик к плугу; на фиг. 2 - укладывающая секция в рабочем положении; на фиг. 3 - то же, в момент отхода шпалерного столба.Лозоукладчик состоит из рамы 1, выполненной с направляющими 2, в которых установлены подпружиненные ползуны 3, связанные посредством двуплечих рычагов 4 с дугообразными элементами 5. На каждой направляющей 2 закреплена подпружинен ная защелка 6 для фиксации ползунов 3.Лозоукладчик снабжен щупом 7, имеющим толкатель 8 для взаимодействия с одной из подпружиненных защелок 6.Лозоукладчик работает следующим образом.действует с зашелкой 6, благодаря чему освобождается ползун 3. В свою очередь, дугообразный элемент 5 поворачивается вокруг шпалерного столба и через двуплечий рычаг 4 вытягивает ползун 3 из направляющей 2. При этом последующие дугообразные элементы 5 продолжают удерживать лозу. После потери контакта щупа 7 со шпалерным столбом его толкатель 8 устанавливается в исходное положение, а защелка 6 освобождается, Затем теряет контакт со столбом первый дугообразный элемент 5, при этом пружина ползуна 3 возвращает его в первоначальное положение, двуплечий рычаг 4 поворачивается и устанавливает первый дугообразный элемент 5 в рабочее положение, защелки 6 последующих ползунов 3 освобождаются с помощью предыдущего ползуна 3, а каждый последующий дугообразный элемент, поворачиваясь при взаимодействии со шпалерным столбом, продолжает удерживать лозу в пригнутом положении. При этом лозы перед столбом удерживают второй и третий дугообразные элементы, а после столба - первый дугообразный элемент, то есть процесс пригибания и удерживания лоз в момент обхода столба не прерывается, что обеспечивает высокую плотноту укладки лозы.Использование предлагаемого лозоуклад/ика позволяет исключить операцию предварительной ручной укладки лоз около столбов, в результате чего затраты ручного труда сокрашаются на 3,33 чел. дня/га, прямые издержки на 16,9 в руб/га.Формула изобретенияЛозоукладчик к плугу, включающий раму и укладывающий рабочий орган в виде О последовательно установленных подпружиненных дугообразных элементов, закрепленных на раме, с возможностью поворота в горизонтальной плоскости, отличающийся тем, что, с целью увеличения полноты укладки лозы, рама выполнена с направляю шими, в которьх установлены подпружиненные ползуны, связанные посредством двуплечих рычагов с дугообразными элементами, причем на каждой направляющей смонтирована подпружиненная зггцелка для фик О сации ползунов, а устройство снабжено шупом, имеющим толкатель для взаимодействия с одной из подпружиненных загцелок.Источники информации, 25 принятые во внимание при экспертизе1. Авторское свидетельство СССР147052, кл. А 01 В 13/06, 1961 (прототип).Составитель М. Гапон Редактор С. Патрушева Техред И. Верес Корректор И. Ватрушкина Заказ 9755/1 Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
