Цифровое устройство формирования напряжения развертки для осциллографа

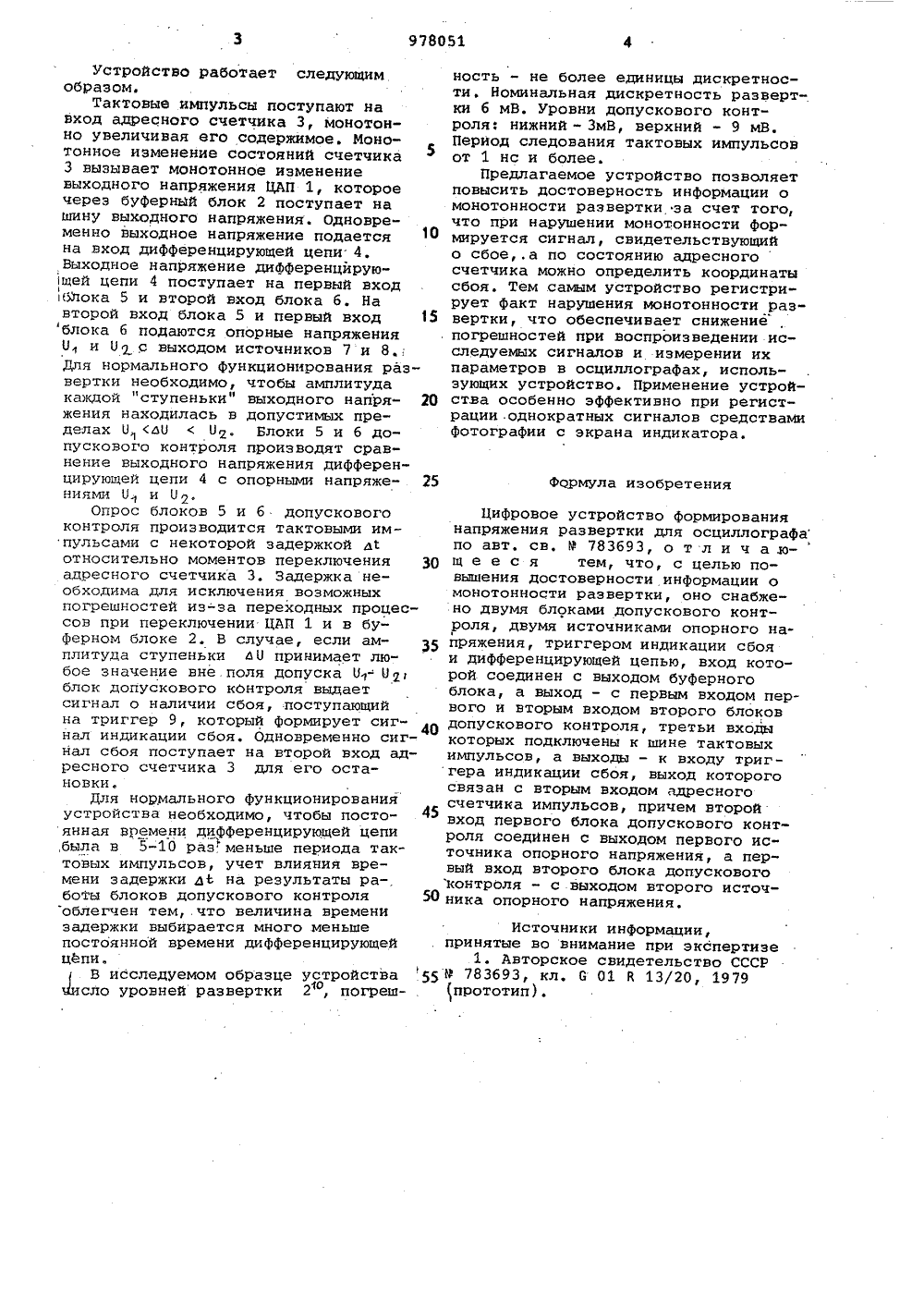

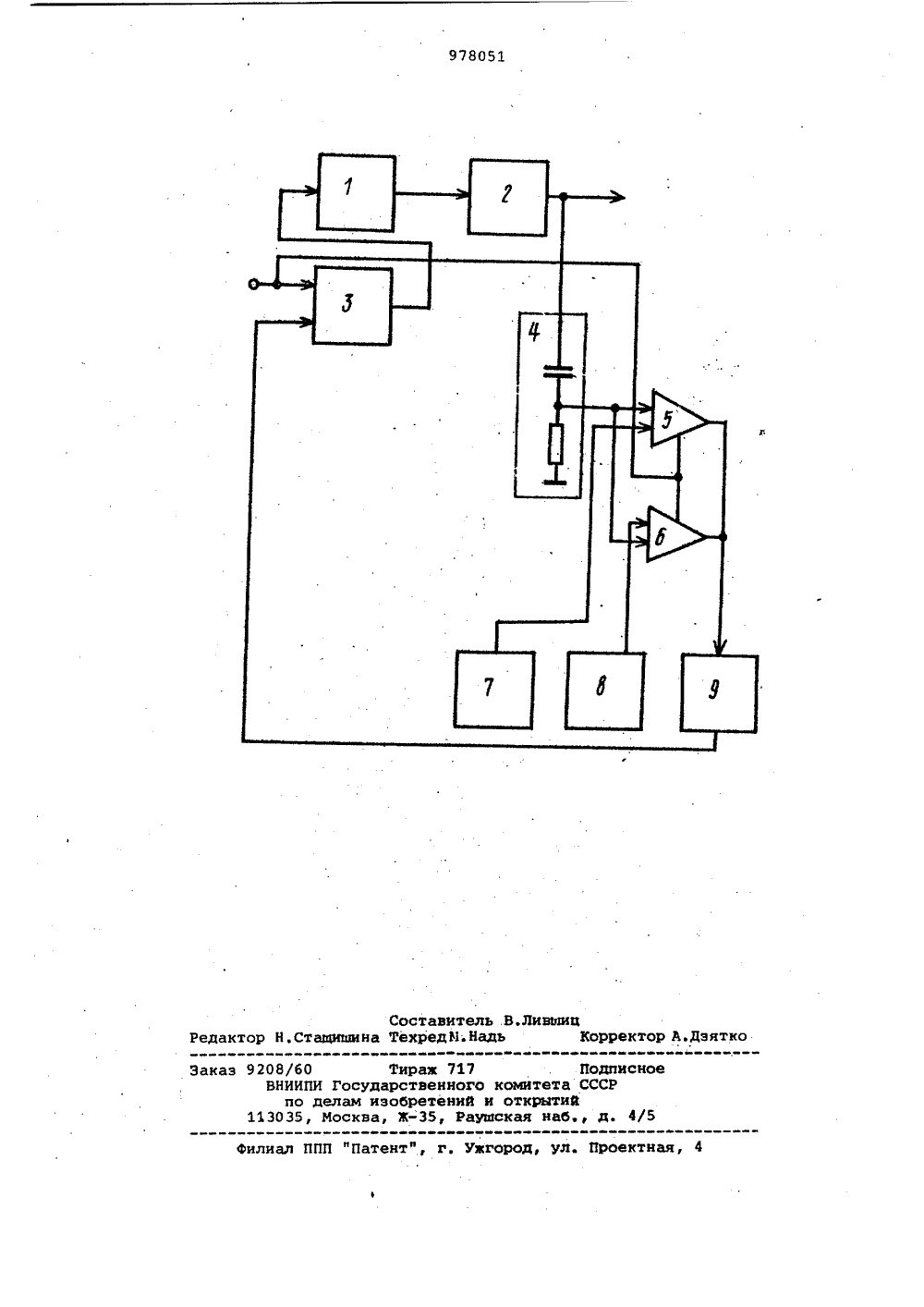

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСощивлистическихРеспублик 1 и 978051(22) Заявлено 2506,81 (21) 330 7016/18-21М. Кл. С 01 К 13/24 с присоединением заявки Мо -Государственный комитет СССР по делам изобретений и открытий(23) Приоритет -31 УДК 621.317, 755 (088 8) Опубликовано 3011.82. Бюллетень Мо 44 Дата опубликования описания 30.11.82(54) ЦИФРОВОЕ УСТРОЙСТВО ФОРМИРОВАНИЯ НАПРЯЖЕНИЯ РАЗВЕРТКИ ДЛЯ ОСЦИЛЛОГРАФАИзобретение относится к электро- измерительной технике и может быть использовано в электроннолучевых осциллографах.По основному авт. св. Р 783693 известно устройство формирования напряжения развертки для осциллографа, содержащее адресный счетчик импульсов, первый вход которого соединен с шинной тактовых импульсов, а разрядные выходы - с входами цифро-аналогового преобразователя, выход которого подключен к входу буферного блока, выходом связанного с шиной выходного ,напряжения Г 1). 15Цель изобретения - повышение достоверности информации о монотонности развертки.Поставленная цель достигается тем, что цифровое устройство формирования напряжения развертки для осциллографа, содержащее адресный счетчик импульсов, первый вход которого соединен с шиной тактовых импульсов, а разрядные выходы - с входами цифроаналогового преобразователя, выход которого подключен к входу буферного блока, выходом связанного с шиной выходного напряжения, снабжено двумя , блоками допускового контроля, двумя источниками опорного напряжения,триггером индикации сбоя и дифференцирующей цепью, вход которой соединен с выходом буферного блока, авыход - с первым входом первого ивторым входом второго блоков допускового контроля, третьи входы которых подключены к шине тактовых импульсов, а выходы - к входу триггера индикации сбоя, выход которогосвязан с вторым входом адресногосчетчика импульсов, причем второйвход первого блока допускового контроля соединен .с выходом первого источника опорного напряжения, а первый вход второго блока допусковогоконтроля - с выходом второго источника опорного напряжения. На чертеже представлена структурная электрическая схема устройства.Устройство состоит из цнфро-анало гового преобразователя (ЦАП) 1, буферного блока 2, адресного счетчика 3 импульсов, дифференцирующей цепи 4, первого и второго блоков 5 и б допускового контроля, первого и второго источников 7 и 8 опорного ,напряжения и триггера .9 индикации .абоя.ФОрмула изобретения Устройство работает следующимобразом.Тактовые импульсы поступают навход адресного счетчика 3, монотонно увеличивая его содержимое. Монотонное изменение состояний счетчика3 вызывает монотонное изменениевыходного напряжения ЦАП 1, котороечерез буферный блок 2 поступает нашину выходного напряжения. Одновременно выходное напряжение подаетсяна вход дифференцирующей цени. 4.Выходное напряжение дифференцйрующей цепи 4 поступает на первый входблока 5 и второй вход блока 6. Навторой вход блока 5 и первый вход 5блока б подаются опорные напряженияО и О с выходом источников 7 и 8.;Для нормального функционирования развертки необходимо, чтобы амплитудакаждой "ступеньки" выходного напряжения находилась в допустимых пределах О аОО. Блоки 5 и 6 допускового контроля производят сравнение выходного напряжения дифференцирующей цепи 4 с опорными напряжениями О и О 2,Опрос блоков 5 и 6 допусковогоконтроля производится тактовыми импульсами с некоторой задержкой аотносительно моментов переключения 30адресного счетчика 3. Задержка необходима для исключения возможныхпогрешностей из-за переходных процессов при переключении ЦАП 1 и в буферном блоке 2. В случае, если амплитуда ступеньки аО принимает любое значение вне поля допуска О- Облок допускового кОнтроля выдаетсигнал о наличии сбоя, поступающийна триггер 9, который Формирует сигнал индикации сбоя. Одновременно сигнал сбоя поступает на второй вход адресного счетчика 3 для его остановки,Для нормального функционированияустройства необходимо, чтобы постоянная времени дифференцирующей цепи,была в 5-10 разменьше периода тактовых импульсов, учет влияния времени задержки д 1 на результаты ра-,боты блоков допускового контроля 50облегчен тем, что величина временизадержки выбирается много меньшепостоянной времени дифференцирующейцепи.В исследуемом образце устройства 55сло уровней развертки 2 , погрешо ность - не более единицы дискретности, Номинальная дискретность развертки 6 мВ. Уровни допускового контроля: нижний - ЗмВ, верхний - 9 мВ. Период следования тактовых импульсов от 1 нс и более.Предлагаемое устройство позволяет повысить достоверность информации о монотонности развертки за счет того, что при нарушении монотонности формируется сигнал, свидетельствующий о сбое,.а по состоянию адресного счетчика можно определить координаты сбоя. Тем саьым устройство регистрирует факт нарушения монотонности развертки, что обеспечивает снижение погрешностей при воспроизведении исследуемых сигналов и измерении их параметров в осциллографах, использующих устройство. Применение устройства особенно эффективно при регистрации однократных сигналов средствами фотографии с экрана индикатора. Цифровое устройство формирования напряжения развертки для осциллографа по авт, св, Р 783693, о т л и ч а ющ е е с я тем, что, с целью повышения достоверности информации о монотонности развертки, оно снабжено двумя блоками допускового контроля, двумя источниками опорного напряжения, триггером индикации сбоя и дифференцирующей цепью, вход которой соединен с выходом буферного блока, а выход - с первым входом первого и вторым входом второго блоков допускового контроля, третьи входы которых подключены к шине тактовых импульсов, а выходы - к входу триггера индикации сбоя, выход которого связан с вторым входом адресного счетчика импульсов, причем второй вход первого блока допускового контроля соединен с выходом первого источника опорного напряжения, а первый вход второго блока допускового контроля - с выходом второго источника опорного напряжения. Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР Р 783693, кл, 0 01 В 13/20, 1979 прототип),978051 тель .В.ЛиЬ Надь Состаа Теехре Тираж 717 Подписнорственного комитета СССРобретений и открытийЖ, Раушская наб д. 4/5 ВНИИПИ Госуда по делам иэ 3035, Москва, ктная, 4 Патент", г. Ужгород Ул филиал П дактор Н,Сакаэ 9208/6 3 ИЦ Корректор А.Дэятк
