Генератор командных импульсов для закрытых дождевальных систем

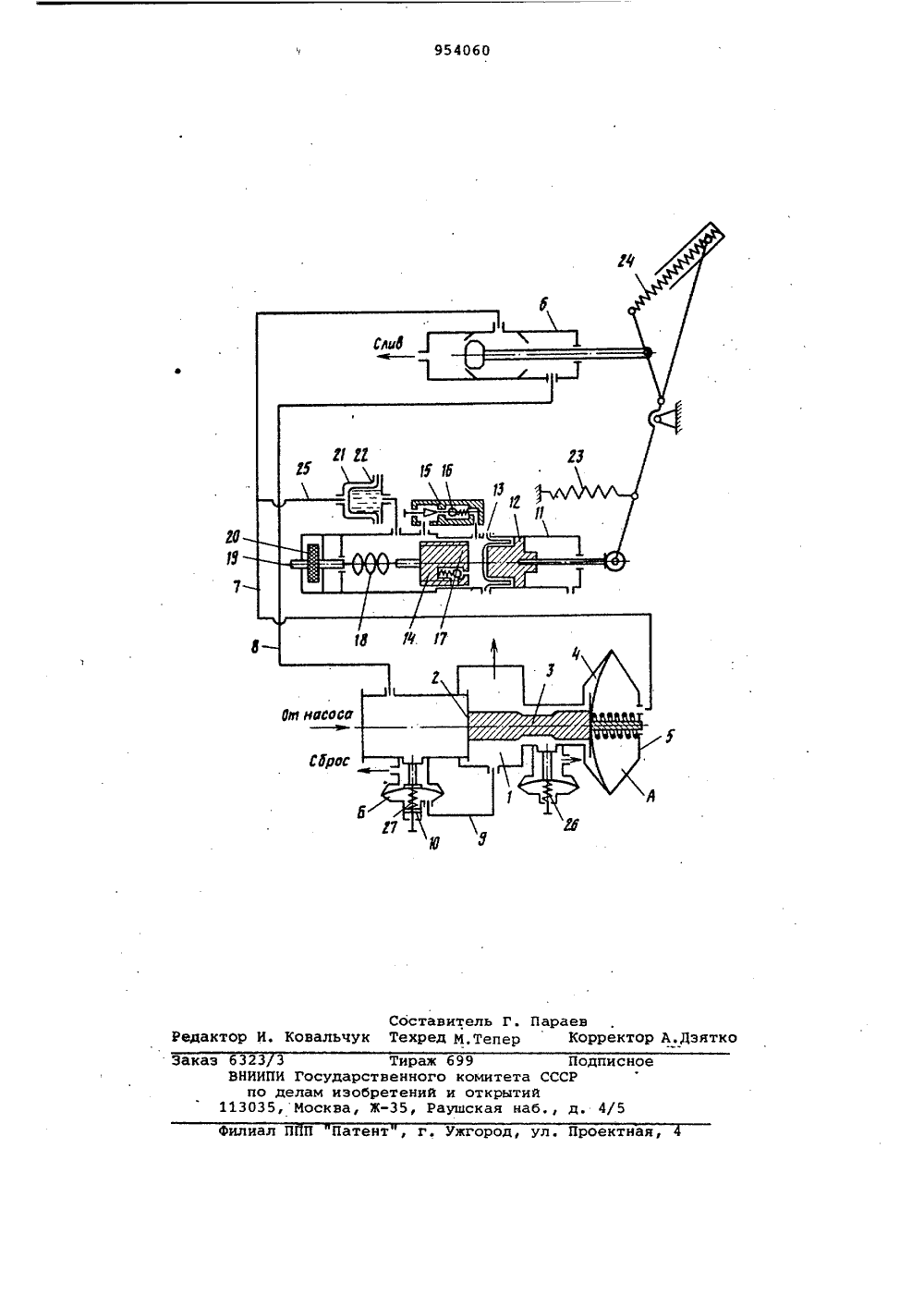

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистичесяикРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. с присоединением заявки Нов (23) Приоритет -Государственный комитет СССР но делам изобретений и открытий(фй УДК 631. 34.7. 2. .1.:62.522 (088.8) Дата опубликования описания 30,0882ЩА.И. Козлов, В.П. Зайцев, Л,К. Козлова, Ю.Н.Рычков.и Н.А. Луканин(54) ГЕНЕРАТОР КОМАНДНЫХ ИМПУЛЬСОВ ДЛЯ ЗАКРЫТЫХ ДОЖДЕВАЛЬНЫХ СИСТЕМ20 Изобретение относится к поливу сельскохозяйственных культур способом дождевания и может быть использовано для формирования командных гидроимпульсов в сети закрытых трубопроводов для переключения дождевальных аппаратов с помощью гидро" управляеьых устройств.По основному авт.свид. М 762809 известен генератор командных импульсов, включающий корпус, запорный орган с гидроприводом, гидрореле времени с дросселем, кинематически связанным с регулировочным винтом пакетом биметаллических пластин, золотниковый распределитель, сливной клапан, сбросной клапан с гидроприводом, установленным до запорного органа, управляющая полость которого соединена с корпусом после запорного органа 11 . Недостаток известного генератора - сложность эксплуатации, вызванная необходимостью многоразовой надстройки положения дросселя полива в гидрореле времени для задания ново го значения времени полива. Кроме того, недостатком известного генератора является большая утечка воды 301 через сливное отверстие запорного органа.Цель изобретения - упрощение экс плуатации.Указанная цель достигается тем, что в гидрореле времени последовательно с дросселем полива установлен обратный клапан, а сливное отверстие снабжено регулируемым подпружиненным клапаном.На чертеже показана принципиальная схема генератора командных им пульсов для закрытых дождевальных систем.Генератор состоит из корпуса 1 с запорным органом 2 и штоком 3. Шток запорного органа жестко связан с мембраной 4 гидропривода 5, Полость гидропривода может быть соединена посредством золотникового распределителя 6 трубопроводами 7 и 8 с напорным трубопроводом или ат. мосферойПолость корпуса посредством трубопровода 9 гидравлически связана полостью 5 сбросного клапана 10; с мембранным гидропроводом. Реле времени состоит из корпуса 11, поршня 12 со штоком 13 мембраны, дрбсселей 14 и 15 с подпружиненными обратнымй клапанами 16 и 17 с уплот 954060цнтельцим кольцом, пакета биметаллических пластин 18, регулировочного винта 19 с гайкой 20 и раздеццтельцой камерой 21 с мембраной 22. Реле времени воздействует с золотцнконым распределителем б через рычажную систему с пружинами 23 и 24 а посредством трубопроводов 25 и 7 гидравлически связано с золотниконым распределителем 6. На корпусе запорного органа имеется регулируемый сливной клапан 26. На сбросном клапане 10 установлена регулируемая пружина 27,Генератор работает следующим образомПри закрытом положении запорного органа 2 вода от работающей насосной станции сбрасывается, что исключает срыв вакуума насоса. Одновременно вода под давлением поступает н золотниковый распределитель б, из которого по трубопроводу 7 поступает в полость А .гидропровода 5. В гидроприводе площадь мембраны 4 больше площади запорного органа 2, поэтому усилие, создаваемое задаваемой давлением воды со стороны мембраны больше. усилия со стороны запорного органа, и запорный орган удерживается в закрытом положении. Из трубопровода 7 вода под давлением попадает по трубопроводу 25 в разделительную камеру 21. Из разделительной камеры давлением воды на мембрану 22 масло перегоняется в корпус 11 реле времени, откуда через дроссель 15 с обратным клапаном 16 поступает в полость над поршнем 12 и перемещает его в крайнее правое положение. При этом шток воздействует"на рычажную систему и, преодолевая усилие пружины 23, растягивает ее. В результате перемещения рычагов происходит переключение золотниконого распределителя б. Золотниконый распределитель при переключении соединяет разделительную камеру 21 и полость 6 гидропринода 5 с атмосферой, н результате чего от давления воды на запорный орган 2 происходит открытие проходного сечения генератора. При положении запорного органа2 "открытоф давлением воды по трубопроводу 9 закрывается сброснойклапан 10 за счет усилия, создаваемого давлением воды на мембрану гид5 ропровода с большей площадью и пружины 27; Одновременно за счет силпружины 23 поршень 12 со штоком пе-,ремещается в левую сторону,передавливая масло обратно в разделительную /10 камеру 21, обратное масло передавливается через дроссель 14 с обратнымклапаном 17. Дроссель 14 выполненв виде резьбы по наружному контурукорпуса. Время перемещенияпдршня15 (время полива) зависит от длины рабочей части дросселя 14, регулируе мой винтом 19 с гайкой 20,По достижении поршнем 12 крайнего левого положения через рычажнуюсистему происходит переключение золотникового распределителя б н первоначальное положение, при которомвода под давлением вновь поступаетв полость А мембранного гидропровода5, и запорный орган 2 перекрываетпроходное сечение генератора. Подачаводы в систему прекращается. Открываются сбросной 10 и сливной 26 клапаны.Далее технологический процесс работы генератора повторяется.Формула изобретения1. Генератор командных импульсовдля закрытых дождевальных системпо авт.св. Р 762809, о т л и ч а ющ и й с я тем, что,с целью упрощения эксплуатации, в реле времени 40 последовательно с .дросселем поливаустановлен обратный клапан.2. Генератор по п.1, о т л ич а ю щ и й с я тем, что, с целью .экономии полинной воды, сливное от верстие снабжено регулируемым подпружиненным клапаном.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельстно СССР В 762809, кл, А 01 6 25/06 1979.Филиал П П Патент , г. Ужгород, ул. Проектная,з 6323 3 Тираж ВНИИПИ Государственног по делам изобретений 113035,Москва, Ж, РПодписномитета СССРткрытийкая наб , д 4/5
