Устройство для срезания деревьев

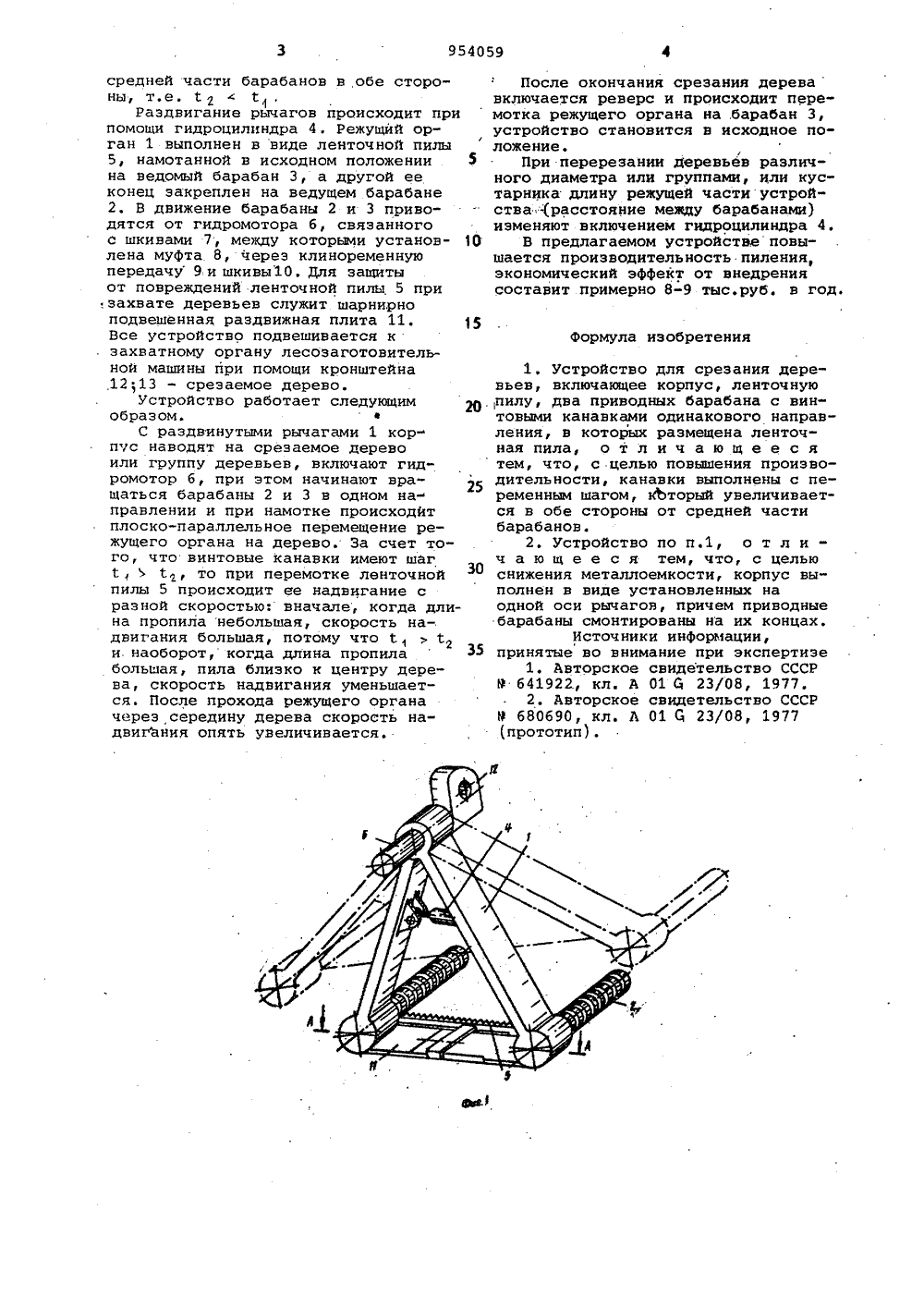

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сфез СоветскихСоциалистических Республик(61)Дополнительное к авт. сеид-ву(22 Заявлено 270381 (21) 3273786/29-15с присоединением заявки Мо(23) Приоритет -Опубликовано 300882, Бюллетень М 32Дата опубликования описания 300882 1311 М. Кл. з А 01 С 23/08 ГосударственныЯ комитет СССР по делам нэобретеннЯ н открнтиЯЙ.С. Бадвра, В.Н. Гарькуша и А.А. Пустбвойтов 7 ;",;- 4Львовский филиал Проектно-конструкторского йймноцргМчесКогоинсзитута Министерства лесной промышленностиукраннскбй-Еар(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВИзобретение относится к устройствам для срезания и валки деревьев и может быть использовано в лесной промышленности, 5. Известно устройство для срезания деревьев, включающее корпус, режущий орган и два приводных барабана, на одном из которых намотан режущий орган в виде ленточной пилы, а на другом 10 закреплен свободный конец 1 .Также известно устройство для срезания деревьев, включающее корпус, режущий орган в виде ленточной пилы, концы которой закреплены на двух прйводных барабанах, на наружной поверхности каждого барабана выполнены винтовые канавки одинакового направления и шага, в которых размещено полотно ленточной пилы 2 .К основным недостаткам известных конструкций относится низкая производительность из-за того, что дерево, имеющее в поперечном сечении пример- но круг, перерезается с постоянной скоростью. надвигания режущего орга на. Производительность при перерезании различна и меняется от минимальной при внедрении пилы в дерево до максимальной при прохождении пилы пв его диаметру и падает до минималь- , 30 ной при выходе режущего органа из дерева .эа счет того, что хорда пропила постоянно меняется.Цель изобретения в . повышение про изводительностн и снижение металлоем" кости.Эта цель достигается тем, что ка навки выполненЫ с переменным шагом, который увеличивается в обе стороны от средней части барабанов, а корпус выполнен в виде установленных на одной оси рычагов, причем привод ные барабаны смонтированы на их концах. На фиг.1 изображено устройство для срезания деревьев, общий вид (штрих- пунктирной линией показано положение 1 при раздвинутых рычагах для перере" зания группы деревьев или кустарника); на фиг.2 - запасовка ремней привода барабанов; на фиг.З - сечение А-А на фиг.1.Устройство для срезания деревьев включает корпус, выполненный в виде раздвижных .рычагов 1, на концах которых установлены барабаны 2 и 3.Поверхности барабанов 2 и 3 имеют ленточные винтовые канавки разного шага, причем шаг увеличивается отПосле окончания срезания деревавключается реверс и происходит перемотка режущего органа на .барабан 3,устройство становится в исходное по/ложение.При перерезании Деревьев различного диаметра или группами, или кустарника длину режущей части устройстварасстояние между барабанами)изменяют включением гидроцилиндра 4.10 В предлагаемом устройстве повышается производительность пиления,экономический эффект от внедрениясоставит примерно 8-9 тыс.руб. в год. Формула изобретения средней части барабанов в обе стороны, т.е. 1сРаздвигание рычагов происходит при помощи гидроцилцндра 4. Режущий орган 1 выполнен в виде ленточной пилы 5, намотанной в исходном положении на ведомый барабан 3, а другой ее конец закреплен на ведущем барабане 2. В движение барабаны 2 и 3 приво" дятся от гидромотора 6, связанного с шкивами 7, между которыми установлена муфта 8, через клиноременную передачу 9 и шкивы 10. Для защиты от повреждений ленточной пилы 5 при ,захвате деревьев служит шарнирно подвешенная раздвижная плита 1115 Все устройство подвешивается к захватному органу лесозаготовительной машины при помощи кронштейна ,12;13 - срезаемое дерево.Устройство работает следующим 2 О. образом.С раздвинутыми рычагами 1 корпус наводят на срезаемое дерево или группу деревьев, включают гидромотор 6, при этом начинают вращаться барабаны 2 и 3 в одном направлении и при намотке происходйт плоско-параллельное перемещение режущего органа на дерево. За счет того, что винтовые канавки имеют шаг 1, ) 1, то при перемотке ленточной пилы 5 происходит ее надвигание с разной скоростью: вначале, когда длина пропила небольшая, скорость надвигания большая, потому что йи. наоборот, когда длина пропила большая, пила близко к центру дерева, скорость надвигания уменьшается. После прохода режущего органа через середину дерева скорость надвигания опять увеличивается. 1. Устройство для срезания деревьев, включающее корпус, ленточную пилу, два приводных барабана с винтовыми канавками одинакового направления, в которых размещена ленточная пила, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, канавки выполнены с переменным шагом, который увеличивается в обе стороны от средней части барабанов2. Устройство по п.1, о т л и - ч а ю щ е е с я тем, что, с целью снижения металлоемкости, корпус выполнен в виде установленных на одной оси рычагов, причем приводные барабаны смонтированы на их концах.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 641922., кл. А 01 Й 23/08, 1977.2. Авторское свидетельство СССР Р 680690, кл. Л 01 6 23/08, 1977 прототип).тор А. Дзятк одписное Филиал ППП Патент , г. Ужгород, ул. Проектная Заказ 63 3 3 Тир ВНИИПИ Государственно по делам изобретен 113035, Москва, Ж, ж 699 Пкомитета СССРи открытийаушская наб., д. 4/5
