Генератор командных импульсов для закрытых дождевальных систем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

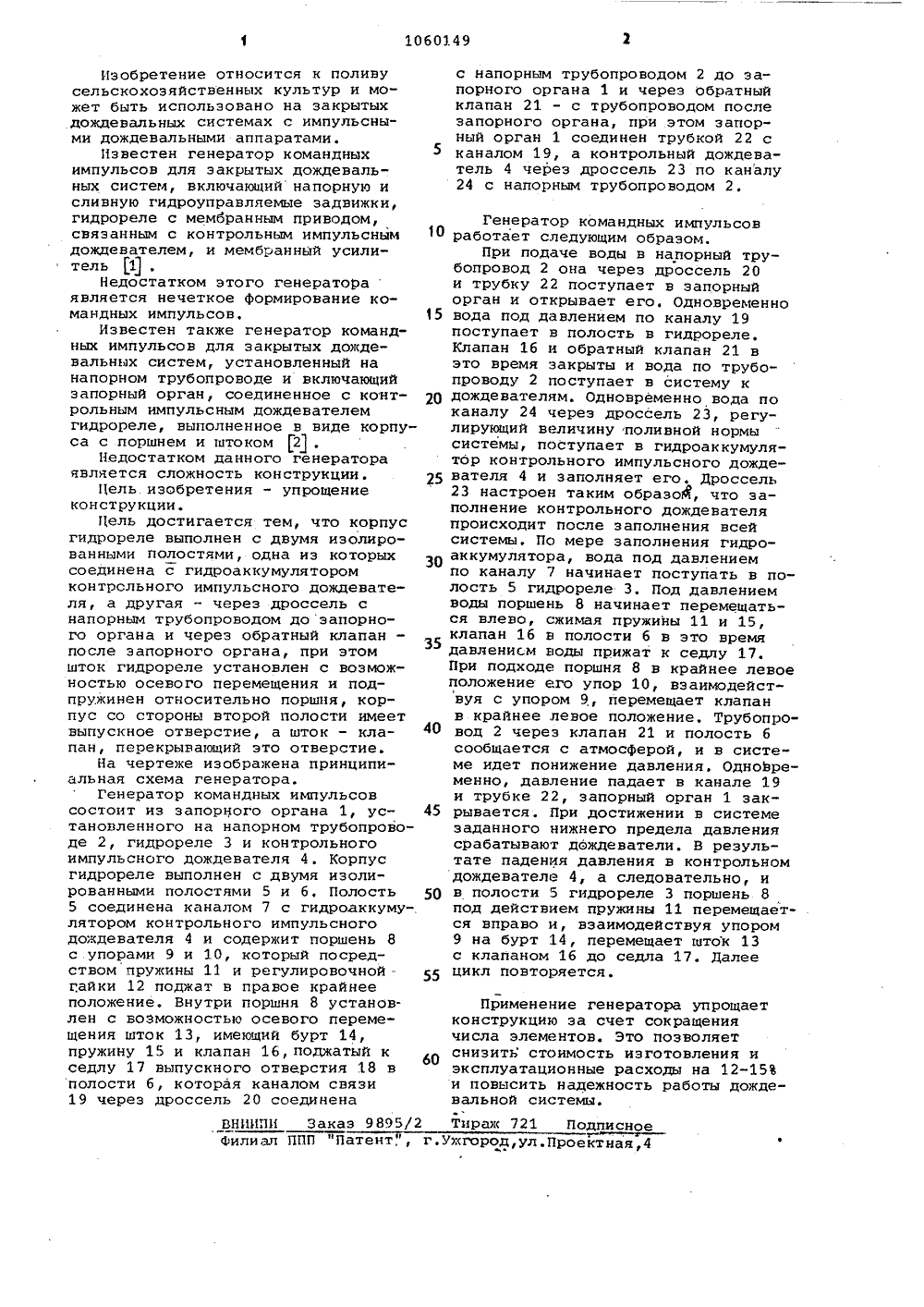

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 3 Щ 1 А 01 0 25/06 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(72) А.В. Угрюмов, В.Ф. Косенко, А,М, Иарко, Н.Б. Михалев, В,М. Афанасьев, А.В. Вахин и В,И. Кондратов (71) Всесоюзное научно-производственное объединение по механизации орошения фРадугаф(56) 1. Авторское свидетельство СССР В 355390, кл. А 01 0 25/06, 1970.2. Авторское свидетельство СССР 9 762809, кл. А 01 С 25/06, 1979, (54)(57) ГЕНЕРАТОР КОМАНДНЫХ ИМПУЛЬСОВ ДЛЯ ЗАКРЫТЫХ ДОЖДЕВАЛЬНЫХ СИСТЕМ, установленный на напорном трубопроводе и включающий эапорный орган и соединенное с контрольным.80149 А,импульсным дождевателем,гидрореле, выполненное в виде корпуса с поршнем и штоком, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции, корпус гидрореле выполнен с двумя изолированными полостями, одна иэ которых соединена с гидроаккумулятором контрольного импульсного дождевателя, а другая - череэ дроссель с напорным трубопроводом до запорного органа и через обратный клапан - после запорного органа, прк этом шток гидрореле установлен с возможностью осевого перемещения и подпружинен относительно поршня, корпус со стороны второй полости имеет выпускное от- э верстие, а шток - клапан, перекры- Фвающий это отверстие.Изобретение относится к поливу сельскохозяйственных культур и может быть использовано на закрытых .дождевальных системах с импульсными дождевальными аппаратами.Известен генератор командных импульсов для закрытых дождевальных систем, включающий напорную и сливную гидроуправляемые задвижки, гидрореле с мембранным приводом, связанным с контрольным импульсным дождевателем, и мембранный усилитель 1 .Недостатком этого генератора является нечеткое формирование командных импульсов.Известен также генератор командных импульсов для закрытых дождевальных систем, установленный на напорном трубопроводе и включающий эапорный орган, соединенное с контрольным импульсным дождевателем гидрореле, выполненное в виде корпуса с поршнем и штоком 2 .Недостатком данного генератора является сложность конструкции.Цель изобретения - упрощение конструкции.Цель достигается тем, что корпус гидрореле выполнен с двумя изолированными полостями, одна из которых соединена с гидроаккумулятором контрольного импульсного дождевателя, а другая - через дроссель с напорным трубопроводом дозапорного органа и через обратный клапан - после запорного органа, при этом шток гидрореле установлен с возможностью осевого перемещения и подпружинен относительно поршня, корпус со стороны второй полости имеет выпускное отверстие, а шток - клапан, перекрывающий это отверстие.Йа чертеже изображена принципиальная схема генератора.Генератор командных импульсов состоит из запорного органа 1, установленного на напорном трубопроводе 2, гидрореле 3 и контрольного импульсного дождевателя 4. Корпус гидрореле выполнен с двумя изолированными полостями 5 и б, Полость 5 соединена каналом 7 с гидроаккуму-. лятором контрольного импульсного дождевателя 4 и содержит поршень 8 с упорами 9 и 10, который посредством пружины 11 и регулировочной - гайки 12 поджат в правое крайнее положение. Внутри поршня 8 установлен с возможностью осевого перемещения шток 13, имеющий бурт 14, пружину 15 и клапан 1 б,поджатый к седлу 17 выпускного отверстия 18 в полости б, которая каналом связи 19 через дроссель 20 соединенаВНИИПИ Заказ 9895/Филиал ППП "Патентс напорным трубопроводом 2 до запорного органа 1 и через обратный клапан 21 - с трубопроводом после запорного органа, при этом запорный орган 1 соединен трубкой 22 с каналом 19, а контрольный дождеватель 4 через дроссель 23 по каналу 24 с напорным трубопроводом 2.Генератор командных импульсов0 работает следующим образом,При подаче воды в напорный трубопровод 2 она через дроссель 20и трубку 22 поступает в запорныйорган и открывает его. Одновременно15 вода под давлением по каналу 19поступает в полость в гидрореле,Клапан 16 и обратный клапан 21 вэто время закрыты и вода по трубопроводу 2 поступает в систему к20 дождевателям. Одновременно вода поканалу 24 через дроссель 23, регулирующий величину поливной нормысистемы, поступает в гидроаккумулятор контрольного импульсного дожде 25 вателя 4 и заполняет его. Дроссель23 настроен таким образом, что заполнение контрольного дождевателяпроисходит после заполнения всейсистемы, По мере заполнения гидроЗ 0 аккумулятора, вода под давлениемпо каналу 7 начинает поступать в полость 5 гидрореле 3. Под давлениемводы поршень 8 начинает перемещаться влево, сжимая пружины 11 и 15,клапан 16 в полости б в это времядавленисм воды прижат к седлу 17.При подходе поршня 8 в крайнее левоеположение его упор 10, взаимодействуя с упором 9 перемещает клапанв крайнее,певое положение, Трубопро 40 вод 2 через клапан 21 и полость бсообщается с атмосферой, и в системе идет понижение давления. Одновременно, давление падает в канале 19и трубке 22, запорный орган 1 зак 45 рывается. При достижении в системезаданного нижнего предела давлениясрабатывают дождеватели. В результате падения давления в контрольномдождевателе 4, а следовательно, и50 в полости 5 гидрореле 3 поршень 8под действием пружины 11 перемещается вправо и, взаимодействуя упором9 на бурт 14, перемещает шток 13с клапаном 16 до седла 17. Далее55 цикл повторяетсяПрименение генератора упрощаетконструкцию за счет сокращениячисла элементов. Это позволяетснизить стоимость изготовления иэксплуатационные расходы на 12-15и повысить надежность работы дождевальной системы.в2 таран 721 ПодписноеГ.У)сгород,ул.нроенннан,4
СмотретьЗаявка
3484970, 13.08.1982
ВСЕСОЮЗНОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО МЕХАНИЗАЦИИ ОРОШЕНИЯ "РАДУГА"
УГРЮМОВ АНАТОЛИЙ ВАСИЛЬЕВИЧ, НОСЕНКО ВСЕВОЛОД ФИЛИППОВИЧ, ШАРКО АНАТОЛИЙ МИХАЙЛОВИЧ, МИХАЛЕВ НИКОЛАЙ БОРИСОВИЧ, АФАНАСЬЕВ ВАЛЕНТИН МИХАЙЛОВИЧ, ВАХИН АЛЕКСАНДР ВЛАДИМИРОВИЧ, КОНДРАТОВ ВИКТОР ИВАНОВИЧ
МПК / Метки
МПК: A01G 25/06
Метки: генератор, дождевальных, закрытых, импульсов, командных, систем
Опубликовано: 15.12.1983
