Многофункциональный логический модуль

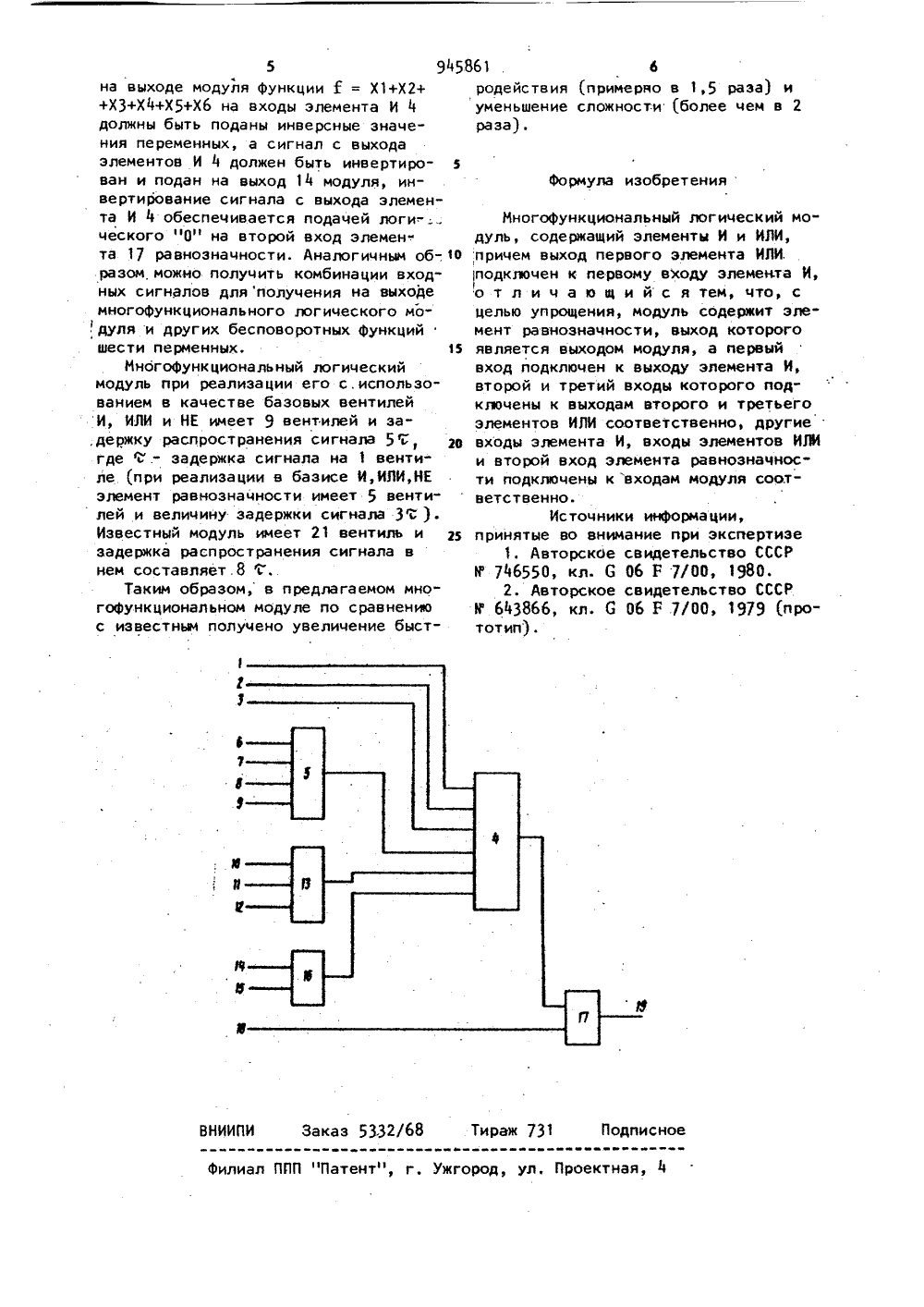

Изобретение относится к вычисли"тельной технике и может быть использовано для реализации путем настройки всех бесповторных функций шестибеременных.Известен многофункциональный логический модуль, реализующий бесповторные Функции и содержащий элементы И, ИЛИ и НЕ 1.Недостатком этого модуля являет"ся низкое быстродействие и большаясложность.Наиболее близким к предлагаемомупо технической сущности являетсямногофункциональный модуль, содержащий 11 элементов И, 10 элементов ИЛИи реализующий все бесповторные функ-,ции шести переменных 2;1.Недостатком этого модуля являетсянизкое быстродействие и большая сложность,Целью изобретения является упрощение модуля, а также увеличение егобыстродействия,2Поставленная цель достигается тем,что многофункциональный логическиймодуль, содержащий элементы И и ИЛИ,причем выход первого элемента ИЛИподключен к первому входу элемента И,содержит также элемент равнозначнос .ти, выход которого является выходоммодуля, а первый вход подключен квыходу элемента И, второй и третийвходы которого подключены к выходамвторого и третьего элементов ИЛИсоответственно, другие входы элемента И, входы элементов ИЛИ и второйвход элемента равнозначности подключены к входам модуля соответственно.На чертеже приведена функциональная схема многофункционального логического модуля.Первый 1, второй 2 и третий 3 входа ды которого соединены с первьми тремя входами элемента И 1, четвертыйвход которого подключен к выходу элемента ИЛИ 5, а входы элемента ИЛИ 5соединены с четвертым 6. пятым 7,ф3 945861 4шестым 8 и седьмым 9 входами модуля, Многофункциональный логический мо; восьмой 10,девятый 11 и десятый 12 вхо- дуль вырабатывает бесповторную функды которого подключены к входам элемен-цию определенного вида при подаче на та ИЛИ 13,а одиннадцатый 14 и двенад- , его входы определенной комбинации цвтый 15 входы модуля подключены к з сигналов, которая содержит значения входам элемента ИЛИ 16, выход кото- шести переменных, их инверсий; а такрого, как и выход элемента ИЛИ 13, же логических сигналов "0", "1". В подключен к одному из входов элемен- таблице (графа 3) приведены опреде.-. та И 4, а выход элемента И 4 соеди- ленные типы бесповоротных функций, нен с первьи входом элемента 17 рав- О соответствующие видам бесповторных нозначности, второй вход которого функций из графы 2, и комбинации подключен к тринадцатому входу 18 с иг на лов, которые необходимо подавать модуля, а выход подключен к выходу на входы модуля для получения на его 19 модуля, выходе 14 данных типов функций. Типы функций,реализуемые нааыходе 14 модуля Видыунк"цнй Комбннаннн вхоаных сигналоВеевеаеееоевеаагмееееееемт пп 0 Хб 0 10 Хб О Хб 1 6 Х 1 Х 2 ХЗ Х 4 Х 5 Хб Х 1 Х 2 ХЗ Х 4 О. О 0 К 5 0 Х Х 2 ХЗ Х 4 Х 5+Хб Х Х 1 Х 2 ХЗ Х 4+Х 5 Хб 0 Х 1 Х 2 ХЗ Х 4+Х 5+Хб 0 Х 2 ХЗ Х 4 О 0 О Х 5 О2 5+13 4+24 т 4+4+15 3+3 0 О О 0 Х Х 2 Хз Х 4 О О Х 1 Х 2 ХЗ Х 4 Х 5 О 0 Х 5 Хб О о хб О.О Х Х 2 ХЗ+Х 4 Х 5 Хб 0 0 0 Х Х 2 ХЗ 0 Х 4 Х 5 Хб 0 0 О 6 3+2+1 Х 1 Х 2 ХЗ+Х 4 Х 5+Хб 0 0 О О 0 0 Хб Х 1 Х 2 ХЗ Х 4 Х 5 0 7 31+ Х Х 2 ХЗ+Х 4+Х 5+Хб О 0 Хб 0 0 О Х 5 Х Х 2 ХЗ Х 4 О О 8 2+2+2 Х 1 Х 2+ХЗ Х 4+Х 5 Хб 0 0 О Х Х 2 . 0 0 .ХЗ Х 4 0 Х 5 Хб 02+2+1+ Х Х 2+ХЗ Х 4+Х 5+Хб 0 0 Хб Х 1 Х 2 0 0 ХЗ 4 О Х 5 О 0 Х Х 2+ХЗ+Х 4+Х 5+Хб 0 Х 5 Хб Х 1 Х 2 0 0 10 2+1+1+К+кХЗ+Х 4+Х 5+Хб Х 4 Х 5 Кб Х 2 0ю Х 0 Ющ 0 ХЗ 0 О 0 О Зная комбинацию входных сигналов, необходимую для настройки многофункционального логического модуля на реализацию определенного типа бесповторной Функции, легко определить комбинацию входных сигналов для реализации любого другого типа бесповторной функции данного вида, Если, например, фо подача на входы модуля комбинации К = О,О,О,Х 1,Х 2,ХЗ,О,Х 4,Х 5,Х 6,0,0,0 обеспечивает формирование на его выходе функции К = Х 1 Х 2 Х 3+Х 4 Х 5 Хб, то для получения на выходе функции зз К = Х 1 Х 5 Хб+Х 2 Х 3 Х 4 на его входы необходимо подать комбинацию К О,О,О,Х 1,Х 5,Х 6,0,Х 4,Х 2,Х 3,0,0,0 Комбинации входных сигналов для настройки многофункционального логического модуля на реализацию опьеде" ленной логической функции определяются из достаточно простых рассуждений. Для получения, например, на выходе модуля Функции Е = Х 1 Х 2 Х 3 Х 4 Х 5,Хб необходимо обеспечить наличие на входах элемента И 4 неинвертированных переменных и прохождение сигнала с выхода элемента И 4 на выход 19 моду.-, ля без инвертирования, что обеспечивается, подачей на второй вход элемента равнозначности 17 (на первый его вход подан сигнал с выхода элемента И 4) логической Ч ". Для полученияФормула изобретения3 М И Ю аказ 5332 ираж 7 ИП дписн Филиал ППП "Патент оектная,город,5 9 на выходе модуля функции Ю = Х 1+Х 2+ +Х 3+Х 4+Х 5+Х 6 на входы элемента И 4 должны быть поданы инверсные значения переменных, а сигнал с выхода элементов И 4 должен быть инвертирован и подан на выход 14 модуля, инвертирование сигнала с выхода элемента И 4 обеспечивается подачей логического "О" на второй вход элемен" та 17 равнозначности. Аналогичным об-. разом, можно получить комбинации входных сигналов для получения на выходе многофункционального логического мо дуля и других бесповоротных функций шести перменных.Многофункциональный логический модуль при реализации его с.использованием в качестве базовых вентилей И, ИЛИ и НЕ имеет 9 вентилей и за,держку распространения сигнала 5, где.- задержка сигнала на 1 вентиле.(при реализации в базисе И,ИЛИ,НЕ элемент равнозначности имеет 5 вентилей и величину задержки сигнала 3 Т ). Известный модуль имеет 21 вентиль и задержка распространения сигнала в нем составляет.8Таким образом, в предлагаемом многофункциональном модуле по сравнению с известным получено увеличение быст 45861 6родействия (примерно в 1,5 раза) иуменьшение сложности (более чем в 2раза),Многофункциональный логический модуль, содержащий элементы И и ИЛИ,1 О причем выход первого элемента ИЛИ.подключен к первому входу элемента И,о т л и ч а ю щ и й с я тем, что, сцелью упрощения, модуль содержит элемент равнозначности, выход которого5 является выходом модуля, а первыйвход подключен к выходу элемента И,второй и третий входы которого подклочены к выходам второго и третьегоэлементов ИЛИ соответственно, другие2 в входы элемента И, входы элементов ИЛИи второй вход элемента равнозначности подключены к входам модуля соответственно.Источники информации,гз принятые во внимание при экспертизе1. Авторское свидетельство СССРИ 746550, кл. 6 06 Р 7/00, 1980.2. Авторское свидетельство СССРУ 643866, кл. С ОЬ Р 7/00, 1979 (прототип).
