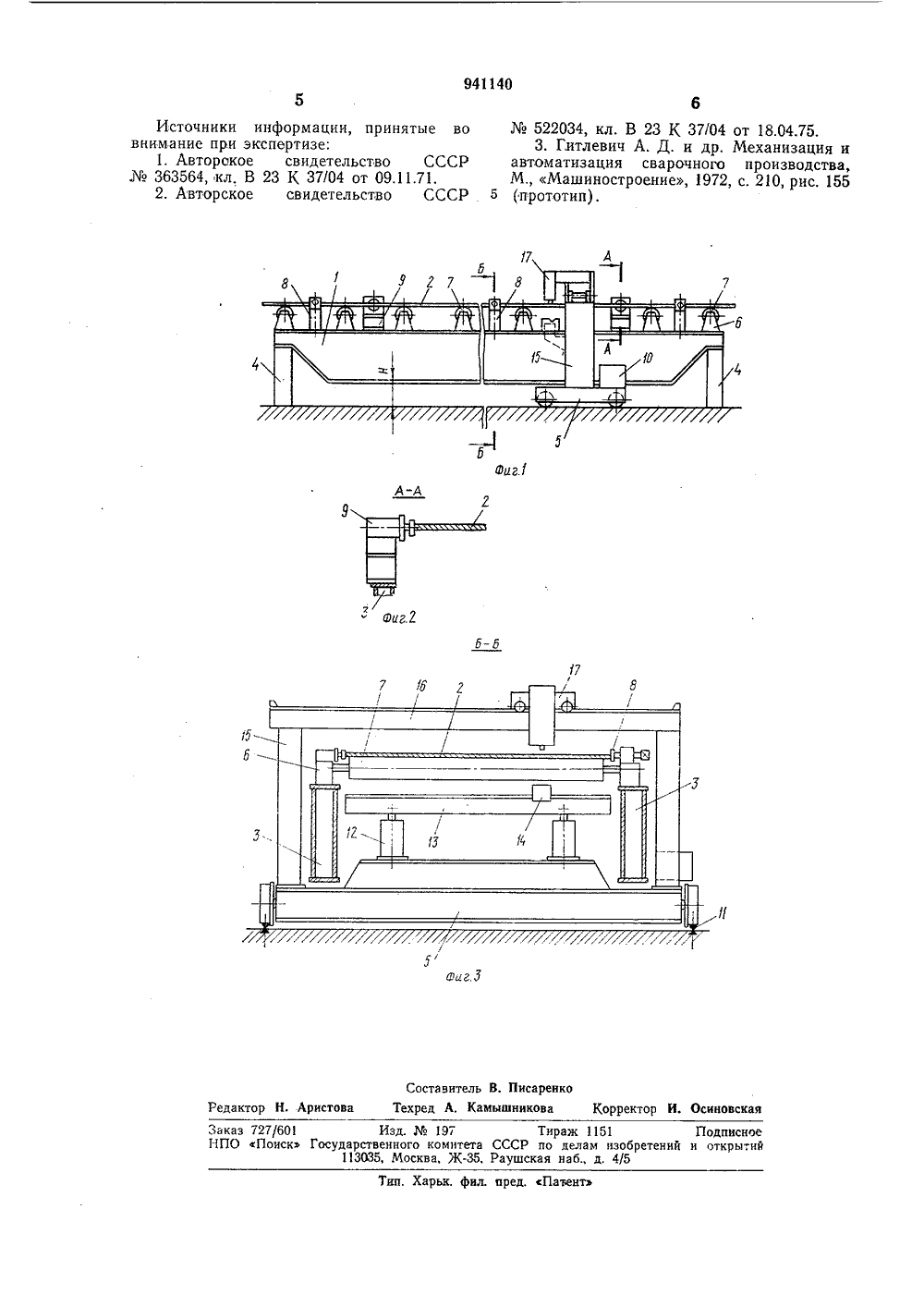

Установка для сварки стыков полотнищ из листов

Союз Советских Социалистических Республик(45) Дата опубликования описания 07.07.82ао делам изобретений и открытий(54) УСТАНОВКА ДЛЯ СВАРКИ СТЫКОВ ПОЛОТНИЩ ИЗ ЛИСТОВИзобретение относится к области сварки, а именно к конструкции установки для сварки стыков полотнищ из листов.Наиболее успешно изобретение может быть использовано в судостроении и других отраслях промышленности при изготовлении полотнищ из металлических листов с помощью сварки, например, при изготовлении боковых стенок главных балок и поясов мостовых кранов.Известен стенд для односторонней автоматической сварки полотнищ, содержащий смонтированные на основании секции рольганта, между которыми расположен ложе- мент с медной подкладкой, прижимы кромак полотнищ и прижимное приспособление (1.Недостатком данного стенда является то, что подачу свариваемых полотнищ производят навстречу друг другу. Это снижает точность сборки, увеличивает межоперационное время для настройки на стык и затрудняет использование его в автоматических поточных линиях. Известен стенд для сборки и сварки полотнищ, содержащий флюсовую подушку, направляющие рельсы со сварочным аппаратом, секции рольганга, прижимы кромок полотнищ с упорами 12,Недостатком указанного стенда является необходимость точной установки линии стыка свариваемых полотнищ под сварочный аппарат. Это обусловлено тем, что сва рочный аппарат и флюсовая подушка выполнены неподвижнымн относительно секций рольганга, по которым подаются листы в зону сварки.Известна установка для сварки стыков 10 полотнищ из листов, содержащая смонтированные на основании стенд для подачи листов, включающий установленные на опорах продольные балки с подшипниками для роликов, боковые упоры и прижимы 15 .полотнища, в также рельсовый путь длятележки, на лтлатформе которой закреплена подъемная шовоформирующая подкладка, а также направляющую со сварочным аппаратом 131,ф Известная установка малопроизводительна, так как велико межоперационноевремя.Целью изобретения является повышениепроизводительности путем уменьшения 25 межоперационного времени.Указанная цель достигаешься тем, что вустановке для сварки стыков полотнищ из листов, содержащей смонтированные на основании стенд для подачи листов, вклю- ЗО чающий установленные на опорах продоль 94114045 50 55 60 ные балки с подшипниками для роликов, боковые упоры и прижимы полотнища, а также рельсовый путь для тележки, на платформе которой закреплена подъемная шовоформирующая подкладка, а также направляющую со сварочным аппаратом, опоры балок превышают высоту тележки и размещены под концевыми участками балок, ширина тележки превышает ширину стенда, платформа тележки оснащена П-образной рамой, а направляющая со сварочным аппаратом закреплена на раме.На фиг. 1 показан общий вид установки; на фиг, 2 - разрез А - А фиг. 1; на фиг. 3 - разрез Б - Б фиг, 1.Установка для сварки стыков полотнищ из листов содержит стенд 1 для подачи листов 2, состоящий из двух балок 3, которые концевыми участками закреплены на опорах 4 так, что между уровнем земли и нижними поясами балок 3 имеется зазор Н для прохода тележки 5. На балках 3 установлены подшипники 6 для роликов с роликами 7. Для поперечной ориентации сварцваемых листов 2 на одной из балок 3 между подшипниками 6 размещены регулируемые упоры 8, на противоположной балке - прижимы 9. Тележка 5 установлена с возможностью перемещения от привода 10 по рельсовому пути 11, уложенному на основании вдоль стенда 1. На тележке 5 между балками 3 размещен механизм подъема 12, выполненный в виде цилиндров, на которых установлены направляющие 13 для перемещения . шовоформирующей подкладки 14. С наружной стороны балок 3 жестко установлена на платформе тележки 5 П-образная рама 15, несущая на направляющих 16 сварочный аппарат 17. Опоры 4 балок 3 превышают высоту тележки 5, Ширина тележки 5 превышает ширину стенда 1, а платформа тележки оснащена П-образной рамой 15, на которой закреплена направля,ощая со сварочным аппаратом 17.Работа установки для сварки стыков полотнищ из листов происходит следующим образом.Листы 2 укладывают на ролики 7 по всей длине стенда 1 и прижимами 9 прижимают их к регулируемым упорам 8. Включается привод 10 и тележка 5 с шовоформирующей подкладкой 14 и П-образной рамой 15, на которой установлен сварочный аппарат 17, подъезжает к стыку свариваемых листов 2. По электроду сварочного аппарата 17 устанавливается совпадение его со стыком свариваемых листов 2. Благодаря жесткости конструкции направляющая 13 с формирующей подкладкой 14 автоматически оказывается точно под стыком листов 2. Механизм подъема 12 поднимает направляющие 13 и поджимает шовофор 5 10 15 20 25 30 35 40 мирующую подкладку 14 к стыку листов 2. Затем производят сварку, По окончании сварки шовоформирующую подкладку 14 с направляющей 13 опускают, и тележка 5 с П-образной рамой 15 свободно перемещается до следующего стыка свариваемых листов 2.Выполнение стенда для подачи полот. нищ подвесным, установление под стендом тележки с размещенной на ней формирующей подкладкой и жестко связанной с П-образной рамой, обеспечивает сварку большой номенклатуры полотнищ из разных по длине листов, что, в свою очередь, позволяет расширить технологические возможности установки. Кроме того, наличие жесткой связи между тележкой с размещенной на ней формирующей подкладкой и П-образной рамой со сварочным аппаратом позволяет одновременно со сварочным аппаратом автоматически .настраивать формирующую подкладку точно на стык свариваемых полотнищ, что значительно уменьшает межоперационное время настройки и особенно важно при односторонней сварке, где требуется высокая точность установки по стыку порядка 0,3 - 1 мм.Использование изобретения по сравнению с базовым объектом обеспечиваег сварку большой номенклатуры полотнищ по размерам и с разным месторасположением стыков по длине стенда.Кроме того, наличие в установке прижимных элементов и регулируемых упоров на стенде подачи полотнищ позволяет в отличие от базового объекта предварительно собирать полотнища под сварку.Ожидаемый технико-экономический эффект от внедрения изобретения составит 30 тыс. руб, в год.Формула изобретенияУстановка для сварки стыков полотнищ из листов, содержащая смонтированные на основании стенд для подачи листов, включающий установленные на опорах продольные балки с подшипниками для роликов, боковые упоры и прижимы полотнища, а также рельсовый путь для теле;кки, на платформе которой закреплена подъемная шовоформирующая подкладка, а также направляющую со сварочным аппаратом, отличающаяся тем, что, с целью повышения производительности путем уменьшения межоперационного времени, опоры балок превышают высоту тележки и размещень; под концевыми участками балок, ширина тележки превышает ширину стенда, платформа тележки оснащена П-образной рамой, а направляющая со сварочным аппаратом закреплена на раме,Заказ 727/601 Изд.19 г Тираж 1151 Поди испо НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Тнп, Харьк. фил, пред. сПазент Источники информации, принятые вовнимание при экспертизе: 1. Авторское свидетельство СССР. 363564, кл. В 23 К 37(04 от 09,11.71. 2. Авторское свидетельство СССР522034, кл. В 23 К 37/04 от 18.04.75,3. Гитлевич А, Д. и др. Механизация иавтоматизация сварочного производства, М., Машиностроение, 1972, с. 210, рис. 155 5 (прототип),
