Генератор импульсов

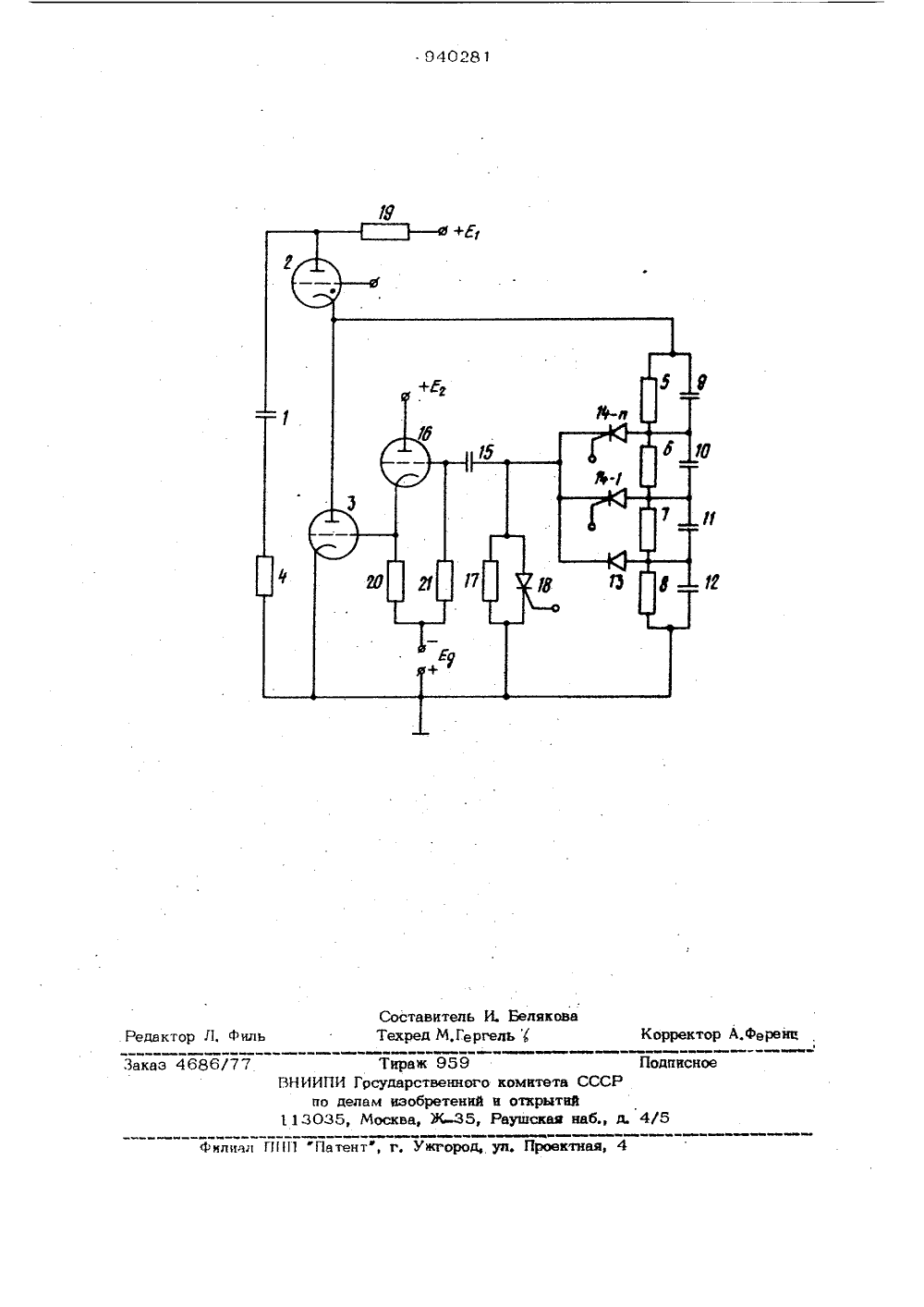

Свтвз СвветскиаСвцкапкстмчвскккРвспубямк ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 940281(51) М. Кл. Н ОЗК ЗУ 53 Ркударстмииый комитет СССР до дедам изобрвтеиий и открытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ На чертеже приведена принципиальная электрическая схема предлагаемого генератора.Генератор содержит накопитель 1, соединенный последовательно с тиратроном 2, модуляторной лампой 3 и нагрузкой 4. Анод лампы 3 соединен с ее сеточной цепью через ЙС-делитель напряжения с отводами, состоящий из резисторов 5 - 8 и конденсаторов 9 - 1 2, диод 13, тиристоры 14 1 - 14- у разделительный конденсатор 1 5 и катодный повторитель 16, причем отвод ЙГ делителя с наименьшим уровнем выходногоЦель изобретения - расширение функциональцых возможностей путем формирования им 1 тульсов ступенчато растущего напряжец ия,Изобретение относится к импульсной технике и может быть использовано в схеме генератора импульсов, предназна,ченного для питания ВЧ-генераторов.По основному авт. св. Мо 431625 извес 5 тен генератор прямоугольных импульсов, содержащий последовательно соединенные накопитель, тиратрон, модуляторную лампу, нагрузку и включенный параллельно модуляторной лампе ЙС-делитель напряжения, выходное сопротивление которого зашунтировано тиристором и соединено через разделительный конденсатор и катодный повторитель с сеточной цепью модуляторной лампы 1 .15Однако известный генератор не позволяет сформировать импульсы другой формы, например импульсы ступенчато растущего напряжения. Для достижения указанной цели в генераторе импульсов тиристор зашунтирован резистором, а РС-делитель напряжения имеет отводы, причем отвод с наименьшим уровнем напряжения подключен к разделительному конденсатору через диод, а остальные отводы подключены к разделительному конденсатору через дополнительные тиристоры, 3 9402 го напряжения подключен к разделительному конденсатору через диод 13, а остальные отводы подключены к нему через тиристоры 14-1 - 14 и причем катоды тиристоров 14-1 14-и и диода 13 через параллельно соединенные резистор 17 и тиристор 18 подключены к нулевой шине. Накопитель 1 заряжается от источника + Е через зарядноесопротивление 19, Напряжение выпрями 1 о теля смещения Е подается через нагрузку 20 катодного повторителя 16 на сетку модуляторной лампы 3. Напряжение источника избыточного напряжения + Е модуляторной лампы 3 подается на анод катодного повторителя 16. В катодном повторителе 16 отрицательная обратная связь осуществляется через резистор 21,Генератор импульсов работает следующим образом.гоВ исходном состоянии модуляторная лампа 3 заперта напряжением вьптрямителя смешения - Е,Ток анода, напряжение на аноде, избыточное напряжение на сетке модуля- торной лампы 3 и напряжение на нагрузке 4 равны нулю. Напряжение источника питания + Е, равное напряжению на накопителе 1, приложено к запертому тиратрону 2. К аноду катодного повторителя 16 приложено суммарное напряжение выпрямителя смещения - Е и иск очника избыточного напряжения + Е модуляторной лампы 3. Через катодный повторитель 16 протекает анодный ток покоя. Тиристоры 14-1 - 1-и и 18 заперты.35В момент времени, соответствующий переднему фронту первой ступени выходного импульса, от внешнего генератора поступает импульс, отпирающий тиратрон4 О 2. При этом на сетку модуляторной лампы 3 через повторитель 16, конденсатор 15 и диод 13 поступает управляющее напряжение, снимаемое с резистора 8 КС-делителя напряжения. Лампа 3 открывается, и на нагрузке 4 формируется45 передний фронт и плоская часть первой ступени выходного импульса. Затем в момент времени, соотвествуюший переднему фронту второй ступени выходного импульса, от внешнего генератора поступает импульс, включающий тиристор 14-3. При этом еще больше увеличивается уровень напряжения на сетке повторителя 16, сетке лампы 3, и на нагрузке 4 формируется передний фронт и плоская часть 55 второй ступени выходного импульса, Затем на управляющий электрод тиристора 14-И поступает отпирающий импульс и формируется следующая ступень импульса. Процесс формирования каждой следующей ступени импульса протекает аналогично описанному для тиристора 14-1, После формирования последней ступени импульса на управляющий электрод тиристора 18 поступает запускающий импульс.Тиристор 18 включается и через включенный тиристор 14-и шунтирует резисторы6, 7 и 8 РС-делителя напряжения,в результате чего изменяетсякоэффициентделения ЙС-делителя напряжения, уменьшается уровень избыточного напряженияна сетке повторителя 16 и сетке модуляторной лампы 3, которая запираетсянапряжением выпрямителя смещения - Е,и на нагрузке формируется задний фронтимпульса напряжения. Затем деионизируется тиратрон 2, и схема возвращается висходное состояние,Генератор позволяет также формировать последовательность прямоугольныхимпульсов,В этом случае запускающие импульсы поступают одновременно на тиратрон2 и один из тиристоров(14-1 - 14-и,формирующих передний фронт и плоскуювершину импульса, поступающего на сетку катодного повторителя 16 и сеткумодуляторной лампы 3. Длительность импульса определяется временем включениятиристора 18,Использование в схеме кС-делителянапряжения с отводами выгодно отличаетпредлагаемое устройство от известного,так как позволяет формировать как прямоугольные, так и ступенчато растущие импульсы напряжения, что расширяет областьвозможного применения генератора импульса.ф ормула изобретенияГенератор импульсов по авт, св,431625, о т л и ч а ю щ и й с ятем, что, с целью расширения функциональных возможностей путем формированияимпульсов ступенчато растущего напряжения, тиристор зашунтирован резистором,а КС-делитель напряжения имеет отводы,причем отвод с наименьшим уровнемнапряжения подключен к разделительномуконденсатору через диод, а остальныеотводы подключены к разделительномуконденсатору через дополнительные тиристоры.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР431625, кл, Н ОЗ К 3/53, 1972940281 Составитель И. БеляковаТехред М.ГергельКорректор А.Ференнц Подписное Филиал П 1 П "Патент, г, Ужгород, ул. Проектная, 4 Редактор Л, ФильЗаказ 4686/77 Тираж 959 ВНИИПИ Грсударственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раушскаа наб., д, 4/5
