Сальниковое уплотнение вращающегося вала

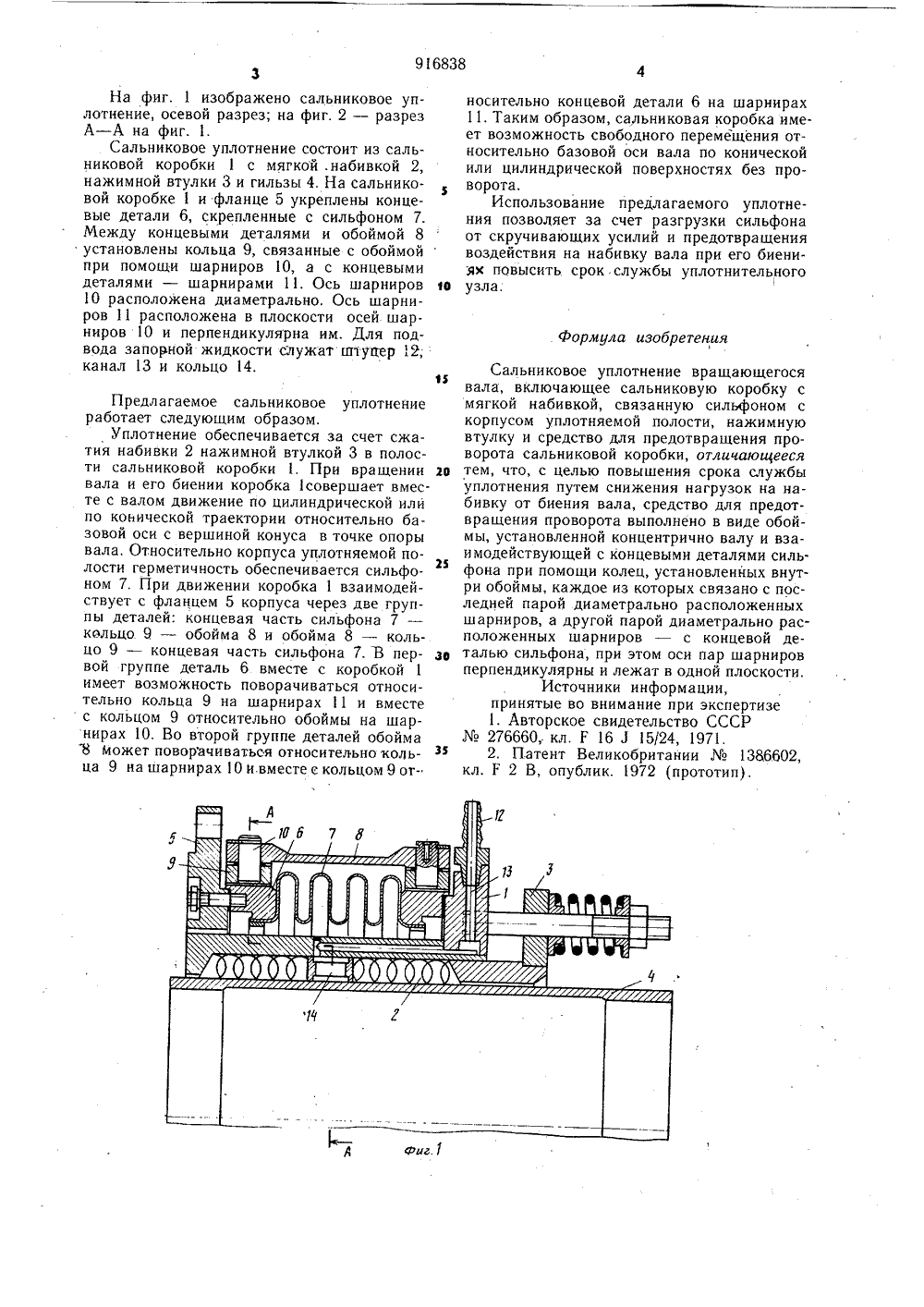

ОП ИСАНИЕИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик 11 916838Опубликовано 30,03;82. Бюллетень 12Дата опубликования описания 05.04.82 ло делан нэобретеннй и открытий(72) Авторы изобретения В. А. Ковальский и А, Н. Рябцев Проектно-конструкторское бюро по проектированиюоборудования для производства пластических масси синтетических смол1Изобретение относится к уплотнительнойтехнике и может быть использовано для уплотнения вращающихся валов.Известно сальниковое уплотнение, в котором сальниковая коробка установленаподвижно относительно корпуса уплотняемой полости. Для предотврашения проворота сальниковой коробки используют шайбу, имеющую с обоих сторон взаимно перпендикулярные пазы, которые взаимодействуют с направляющими выступами в корпусе и сальниковой коробке 1.Недостатком данного уплотнения является то, что конструкция обеспечивает компенсацию биения вала, когда его ось перемещается параллельно базовой.Известно также сальниковое уплотнениевращающегося вала, включающее сальниковую коробку с мягкой набивкой, связаннуюсильфоном с корпусом уплотняемой полости, нажимную втулку и средство для предотвращения проворота сальниковой коробки,Упомянутое средство для предотвращения20проворота выполнено в виде стержней, укрепленных на корпусе уплотняемой полости .и входящих в пазы на сальниковой коробке 2,2Недостаток известного уплотнения заключается в том, что при сложных радиальных и угловых биениях вала конструкция не обеспечивает компенсации воздействия вала на мягкую набивную, в результате чего последняя разбивается, нарушая герметич-. ность уплотнения. Кроме того, при сложных биениях вала сильфон находится в условиях сложного напряженного состояния, что приводит к его преждевременному выходу из строя. Это снижает в целом срок службы уплотнения. Цель изобретения - повышение срока службы уплотнения.Поставленная цель достигается тем, что средство для предотвращения проворота выполнено в виде обоймы, установленной концентрично валу и взаимодействующей с концевыми деталями сильфона при помощи колец, установленных внутри обоймы, каждое из которых связано с обоймой парой диаметрально расположенных шарниров, а другой парой диаметрально расположенных шарниров - с концевой деталью сильфона, при этом оси пар шарниров перпендикулярны и лежат в одной плоскости.На фиг. 1 изображено сальниковое уплотнение, осевой разрез; на фиг. 2 - разрез А - А на фиг, 1.Сальниковое уплотнение состоит из сальниковой коробки 1 с мягкой .набивкой 2, нажимной втулки 3 и гильзы 4, На сальниковой коробке 1 и фланце 5 укреплены концевые детали 6, скрепленные с сильфоном 7. Между концевыми деталями и обоймой 8 установлены кольца 9, связанные с обоймой при помощи шарниров 10, а с концевыми деталями - шарнирами 11, Ось шарниров 1 е 10 расположена диаметрально. Ось шарниров 11 расположена в плоскости осей шарниров 10 и перпендикулярна им. Для подвода запорной жидкости служат штудер 12, канал 13 и кольцо 14. Предлагаемое сальниковое уплотнение работает следующим образом.Уплотнение обеспечивается за счет сжатия набивки 2 нажимной втулкой 3 в полости сальниковой коробки 1, При вращении 20 вала и его биении коробка 1 совершает вместе с валом движение по цилиндрической или по конической траектории относительно базовой оси с вершиной конуса в точке опоры вала. Относительно корпуса уплотняемой полости герметичность обеспечивается сильфоном 7, При движении коробка 1 взаимодействует с фланцем 5 корпуса через две группы деталей: концевая часть сильфона 7 - кольцо 9 - обойма 8 и обойма 8 - кольцо 9 - концевая часть сильфона 7. В пер- зр вой группе деталь 6 вместе с коробкой 1 имеет возможность поворачиваться относительно кольца 9 на шарнирах 11 и вместе с кольцом 9 относительно обоймы на шарнирах 10, Во второй группе деталей обойма 8 Может поворачиваться относительно кольца 9 иа шарнирах 10 и вместе е кольцом 9 относительно концевой детали 6 на шарнирах 11. Таким образом, сальниковая коробка имеет возможность свободного перемещения относительно базовой оси вала по конической или цилиндрической поверхностях без проворота.Использование предлагаемого уплотнения позволяет за счет разгрузки сильфона от скручивающих усилий и предотвращения воздействия на набивку вала при его биениям повысить. срок службы уплотнительного узла.Формула изобретенияСальниковое уплотнение вращающегося вала, включающее сальниковую коробку с мягкой набивкой, связанную сильфоном с корпусом уплотняемой полости, нажимную втулку и средство для предотвращения проворота сальниковой коробки, отличающееся тем, что, с целью повышения срока службы уплотнения путем снижения нагрузок на набивку от биения вала, средство для предотвращения проворота выполнено в виде обоймы, установленной концентрично валу и взаимодействующей с концевыми деталями силь- фона при помощи колец, установленных внутри обоймы, каждое из которых связано с последней парой диаметрально расположенных шарниров, а другой парой диаметрально расположенных шарниров - с концевой деталью сильфона, при этом оси пар шарниров перпендикулярны и лежат в одной плоскости.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР276660, кл. Г 16 1 15/24, 1971,2, Патент Великобритании1386602, кл. Г 2 В, опублик. 1972 (прототип),916838 Д-Д УО Королевс Корректор В.Подписноемитета СССРоткрытийая наб.,Редактор Заказ 184 яга д. 4/5 ектная Составитель ЮПчелинская Техред А. Бойка1 Тираж 981ВНИИПИ Государственного копо делам изобретений и13035, Москва; Ж - 35, Раушскнлнал ППП Патент, г. Ужгород
