Узел уплотнения шнека питателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

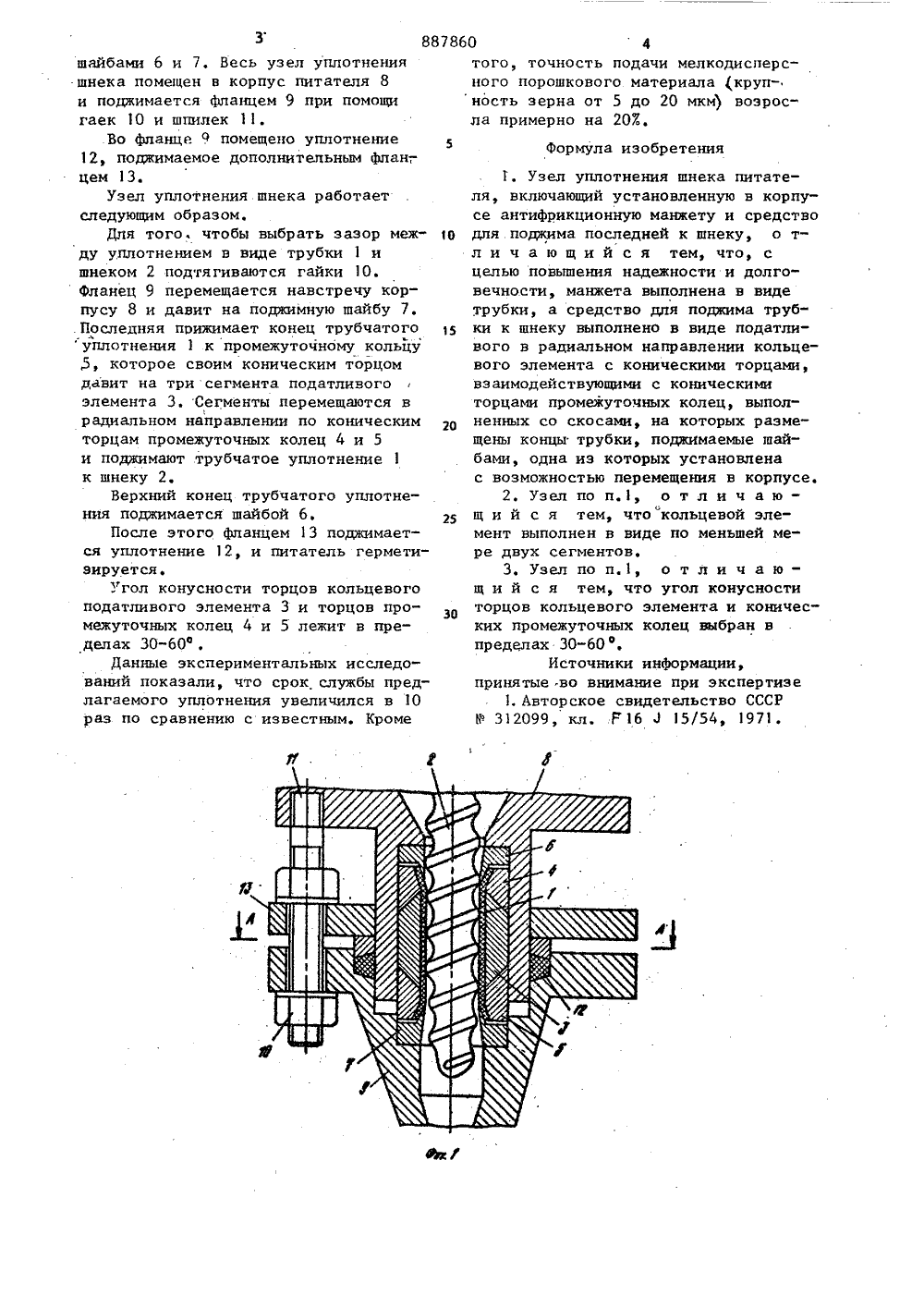

Союз СоветскихСоциалистическихРеспубпик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 887860(51)Л%, Кл. Г 16 ) 15/54 Гоеудеретеенай комитет СССР но делам нзебретеннй н атхрытнй) Заявитель 4) УЗЕЛ УПЛОТНЕНИЯ ШНЕКА ПИТАТЕЛЯ о ых ельнои ео фторопластой шнек 2 при и трубки 1,омощи податавлении кольрех сегменсостоит уплотняю ливого в радиальном на емента в виде вого тов 3. Сегменты 3 на т ческие поверхностик орцах имеютвзаимодейсторцами пром ромежуточные тву ежут 20 е с коническими кольые ных колец 4 ца 4 и 5 име ск ы, за кото 1, поди аемь т аходят ко тение относится к уплотни ехнике и может быть испол зовано для уплотнения шнеков порошковых дозаторов,Известен узел уплотнения шнекапитателя, включаощий установленнуюв корпусе антифрикционную манжетуи средство для поджима последнейк шнеку 11Однако известное уплотнение быстрвырабатывается при работе в паресо шнеком.Цель изобретения - повышение надежности и долговечности работы уплокения.Это достигается тем, что манжетавыполнена в виде трубки, а средстводля поджима трубки к шнеку выполнено в виде податливого в радиальномнаправлении кольцевого элемента сконическими торцами, взаимодействующими с коническими торцами промежутоных колец, выполненных со скосами,на которых размещены концы трубки,ъоджимаемые шайбами, одна из котоустановлена с возможностью перемения в корпусе. Кроме того, кольцеэлемент выполнен в виде по меньшеимере двух сегментов, а угол конусти торцов кольцевого элемента и кнических промежуточных колец выбрв пределах 30-60 ф.На фиг,1 изображен предлагаемыиузел уплотнения шнека, продольныйразрез, на фиг.2 - сечения А-А нафиг.1.Узел уплотнения шнека питателяшайбами 6 и 7. Весь узел уплотненияшнека помещен в корпус питателя 8и поджимается сланцем 9 при помощигаек 1 О и шпилек 11,Во фланце 9 помещено уплотнение12, поджимаемое дополнительным флан-,цем 13.Узел уплотнения шнека работаетследующим образом,Для того, чтобы выбрать зазор между уплотнением в виде трубки 1 ишнеком 2 подтягиваются гайки 1 О.Фланец 9 перемещается навстречу корпусу 8 и давит на поджимную шайбу 7,. Последняя прижимает конец трубчатогоуплотнения 1 к промежуточному кольцу5, которое своим коническим торцомдавит на три сегмента податливогоэлемента 3. Сегменты перемещаются врадиальном направлении по коническимторцам промежуточных колец 4 и 5и поджимают трубчатое уплотнение 1к шнеку 2.Верхний конец трубчатого уплотнения поджимается шайбой 6.После этого сланцем 13 поджимается уплотнение 12, и питатель герметизируется.Угол конусности торцов кольцевогоподатливого элемента 3 и торцов промежуточных колец 4 и 5 лежит в пределах 30-60 оДанные экспериментальных исследований показали, что срок службы предлагаемого уплотнения увеличился в 1 Ораз по сравнению с известным. Кроме 7860 того, точность подачи мелкодисперсного порошкового материала (крупность зерна от 5 до 20 мкм) возрос" ла примерно на 20%.5Формула изобретения1. Узел уплотнения шнека питателя, включающий установленную в корпусе антиФрикционную манжету и средство10 для поджима последней к шнеку, о тл и ч а ю щ и й с я тем, что, сцелью повышения надежности и долговечности, манжета выполнена в видетрубки, а средство для поджима труб 1 ки к шнеку выполнено в виде податливого в радиальном направлении кольцевого элемента с коническими торцами,взаимодействующими с коническимиторцами промежуточных колец, выполненных со скосами, на которых размещены концы трубки, поджимаемые шайбами, одна из которых установленас возможностью перемещения в корпусе.2. Узел по п.1, о т л и ч а ю -щ и й с я тем, что кольцевой элемент выполнен в виде по меньшей мере двух сегментов.3. Узел по п 1, о т л и ч а ю -щ и й с я тем, что угол конусности30торцов кольцевого элемента и конических промежуточных колец выбран впределах 30-604,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 312099, кл. Г 16 1 15/54, 1971.88786 Составитель Н, Лапинузнецова Техред О.Легеза едактор Подписно Патент", г. Ужгород, ул. Проектная илиал аказ 10703/7 ВНИИПИ Госуда по делам 113035, Москв
СмотретьЗаявка
2746174, 04.04.1979
ПРЕДПРИЯТИЕ ПЯ Р-6575
МОНАХОВ КОНСТАНТИН СТАНИСЛАВОВИЧ, ЛАПИН НИКОЛАЙ НИКОЛАЕВИЧ, ГОРСТИН ВЯЧЕСЛАВ ЮРЬЕВИЧ, ПЕРФИЛОВ ЛЕОНИД СЕРГЕЕВИЧ
МПК / Метки
МПК: F16J 15/54
Метки: питателя, узел, уплотнения, шнека
Опубликовано: 07.12.1981
Код ссылки
<a href="https://patents.su/3-887860-uzel-uplotneniya-shneka-pitatelya.html" target="_blank" rel="follow" title="База патентов СССР">Узел уплотнения шнека питателя</a>
