Щеткодержатель

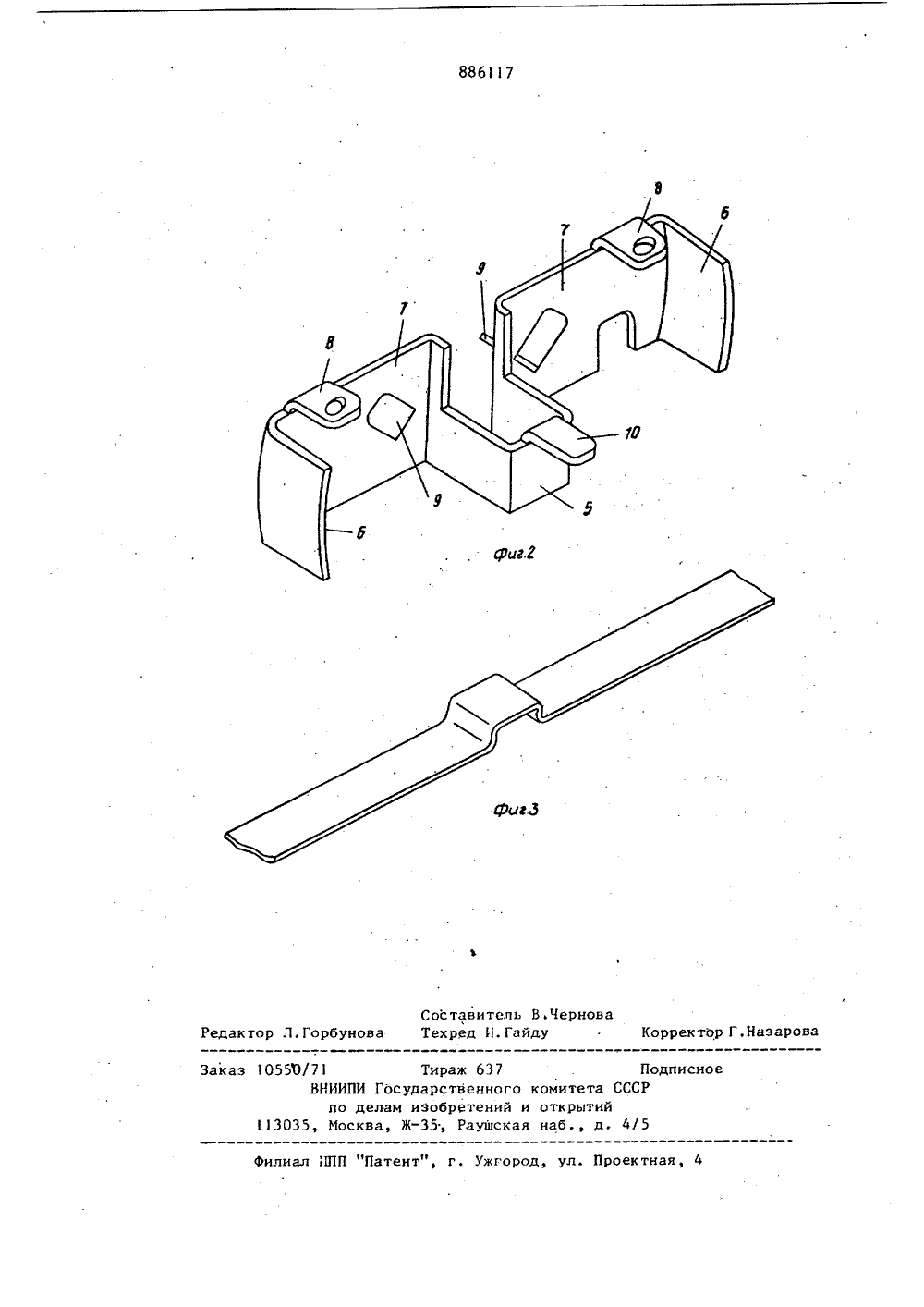

ОЛ ИСАНИ ИИЗОВРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сомз СоветскихСоциалистическикРеспублик и 886117(51)М. Кл. Н 01 й 39/43 Гоеудерствсииый комитет СССР по делам изабретеиий и открытий.047.64 088.8)ф Дата опубликования описания ЗОЯ 811(54) ЩЕТКОДЕРЖАТЕЛЬИзобретение относится к электромашиностроению и может быть использовано в электрических машинах со скользящим контактом.Известны щеткодержатели различных,5. конструктивных исполнений, используемые в электрических машинах и содержащие пружины, обоймы и изоляционнонесущие элементы 1.Указанным щеткодержателям присущинепостоянное усилие нажатия, сложность изготовления, наличие боковыхпаразитных усилий на щетку и повышенная приведенная масса подвижных.частей нажимного устройства,Наиболее близким к предлагаемомуявляется щеткодержатель, содержащийизоляционную монтажную пластину,накоторой расположена металлическаяобойма со щеткой .и пружиной 23Укаэанный щеткодержатель имеетсложную в изготовлении спиральнуюпружину, создающую непостоянное усилие нажатия как по величине, так и по направлению.Цель изобретения - повышение надежности токосъема и упрощение конструкции щеткодержателя.Указанная цель достигается тем, что обойма выполнена с симметрично отогнутыми боковинами, изогнутыми по дуге, а пружина выполнена ленточной, плоской в свободном состоянии и установлена в щеткодержателе так, что концы ее закреплены на боковинах обоймы и прилегают к ним, а изогнутая центральная часть охватывает верхний конец щетки.С целью упрощения технологии изготовления центр окружности, по дуге которой изогнуты боковины, расположен на оси щетки.С целью придания устойчивого положения пружине на щетке, центральная часть пружины имеет П-образный изгиб, охватывающий верхний конец, щетки.886117 С целью фиксации пружины при замене щетки, центральная часть обоймы содержит выступ, перпендикулярный к оси движения щетки.На фиг. 1 пригеден предлагаемый щеткодержатель, общий вид; на фиг.2 обойма щеткодержателя 1 на фиг. 3 пружина в свободном состоянии.Щеткодержатель содержит изоляционную монтажную пластину 1, металлическую щеточную обойму 2 и ленточную .плоскую пружину 3, центральной частью охватывающую щетку 4. Концы пружины закреплены на верхних краях боковин. По мере износа щетки центральная часть пружины опускается, а прилегающие к концам пружины части перекатываются по дугообразным боковинам обоймы,Обойма щеткодержателя содержит центральную П-образную часть 5, по которой движется щетка, дугообразные симметрично расположенные поверхности 6, соединенные с центральной П-образной частью плоскими поверхностями 7, на которых имеются отогнутые выступы 8 для присоединения выводных концов щетки и обмотки электрической машины, а также выступы 9 для крепления обоймы к изоляционной монтажной пластине и выступ 10, отогнутый перпендикулярно к оси щетки для фиксации пружины при замене щетки.П-образный изгиб в центральной части пружины выполнен для придания устойчивого положения. пружины на щетке. Для обеспечения необходимых усилий при ограниченных размерах щеткодержателя пружина может содержать 2-5 слоев ленты, т.е. быть многослой" ной. 4Формула изобретения1. Щеткодержатель, содержащийизоляционную.монтажную пластину, накоторой расположена металлическаяф обойма со щеткой и пружиной, о т -л и ч а ю щ и й с я тем, что, с целью повышения. надежности токосъемаи упрощения конструкции обойма выполнена с симметрично отогнутыми1 О боковинами, изогнутыми по дуге,а пружина выполнена ленточной, плоской в свободном состоянии и установлена в щеткодержателе так, что концы ее закреплены .на боковинах обой 15 мы и прилегают к ним, а изогнутаяцентральная часть охватывает верхнийконец щетки.2. Щеткодержатель по п.1, о т -л и ч а ю щ и й с я тем, что, с це 20 лью упрощения технологии изготовления, центр окружности, по дуге которой изогнуты боковины, расположенна оси щетки.3. Щеткодержатель по и.1, о т "23 л и ч а ю щ и й с я тем, что, с це"лью придания устойчивого положенияпружины на щетке, центральная частьпружины имеет П-образный изгиб, охватывающий верхний конец щетки.Зо 4. Щеткодержатель по и.1, о тл и ч а ю щ и й с я тем, что, с целью фиксации пружины, при заменещетки в центральной части обоймы вы"полнен выступ, перпендикулярный ку оси щетки,Источники информации,принятые во внимание при экспертизе1. Патент США У 3909088,кл. Н 02 К 13/00, 1975.2, Патент США Р 3654504,кл. 310-239, 1972.88617 Составитель В,Черноваедактор Л. Горбунова Техред И, Гайду тор Г.Назаров ор Заказ 1055 одпис 303 Филиал ППП "Патент", г, Ужгород, ул. Проектная,1НИИПИ Гос по делам Москва,Тираж 637арственногозобретений35, Раушска омитета СССоткрытийнаб., д. 4/
