Формирователь импульсов сброса

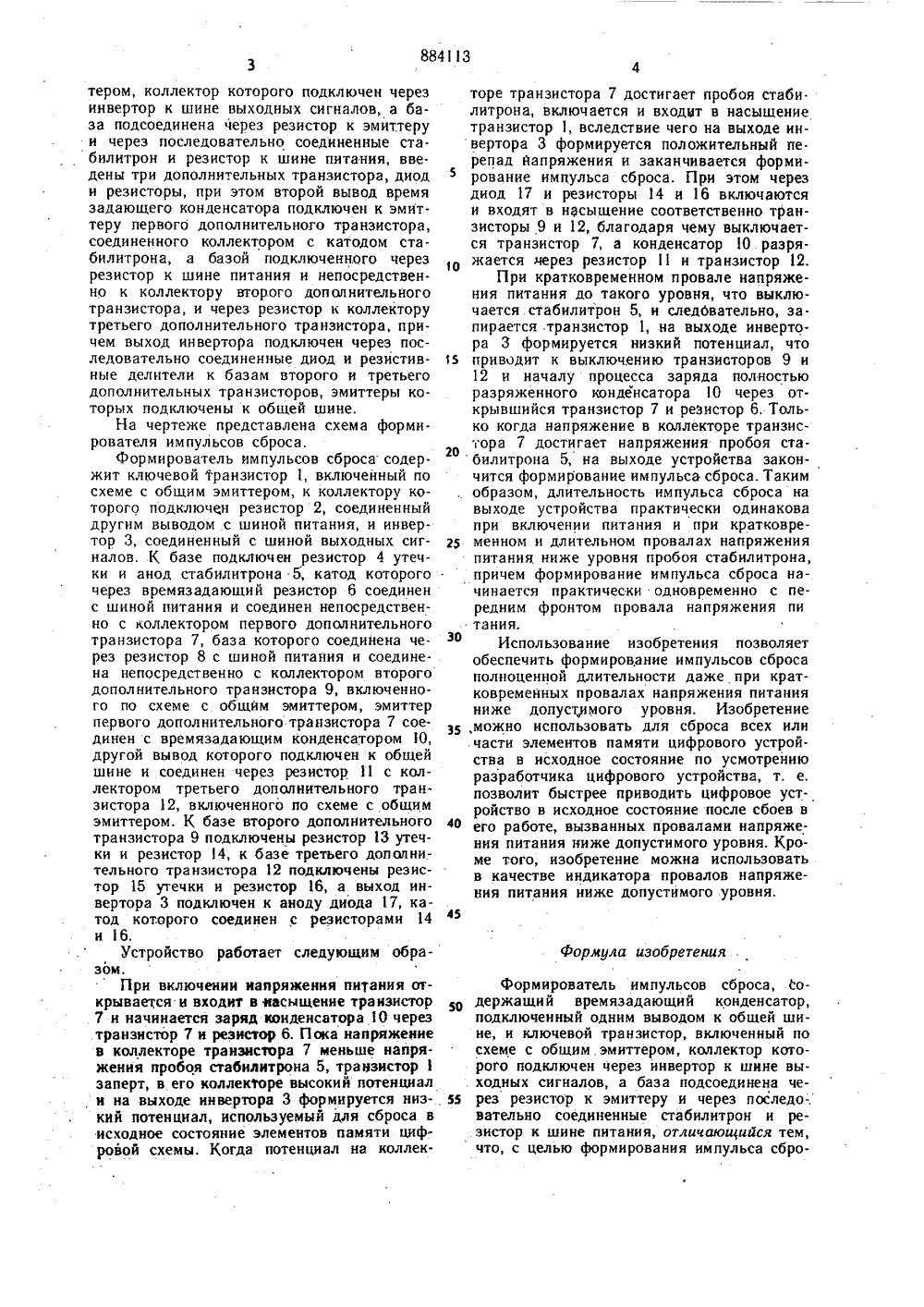

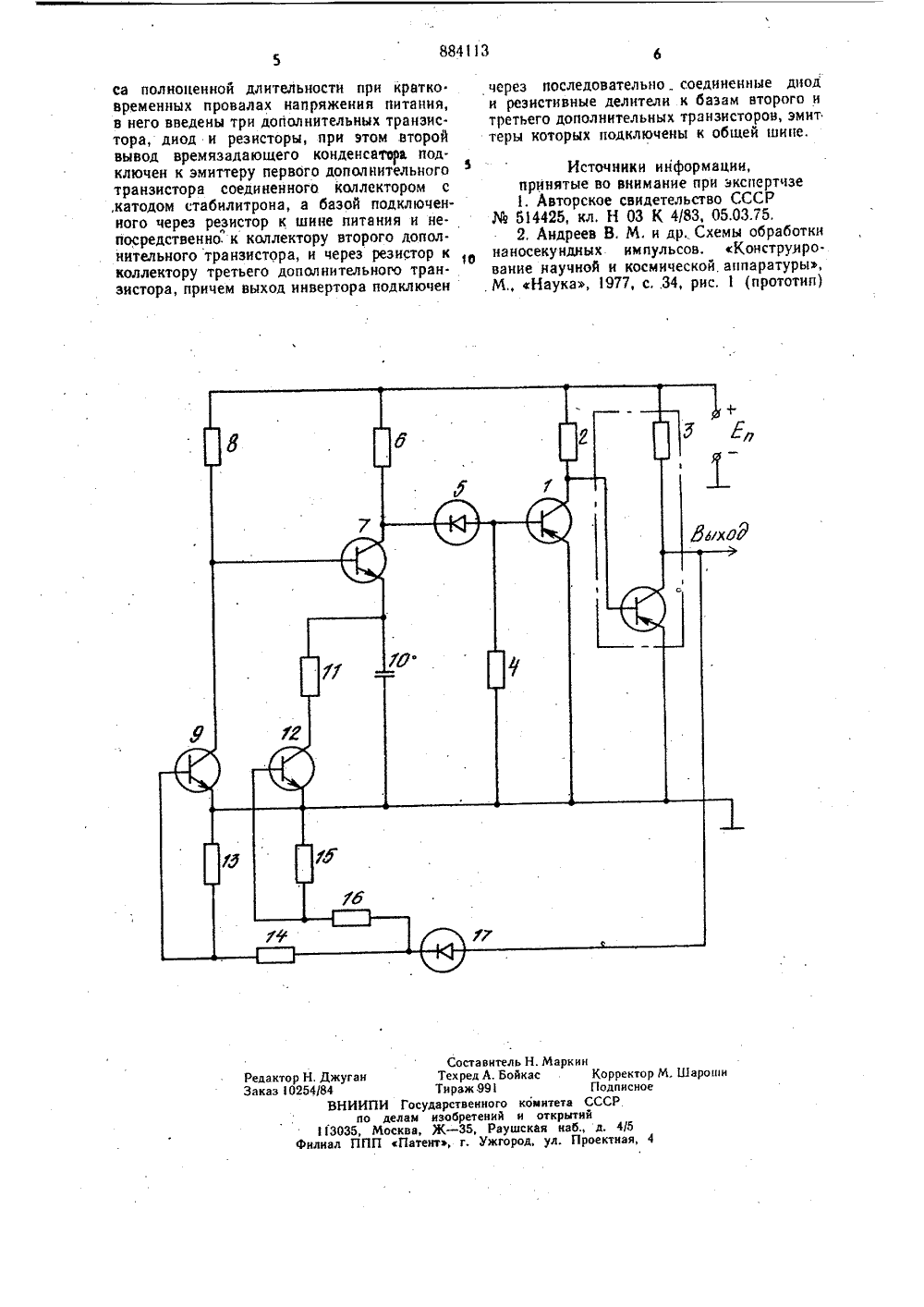

Опубликовано 23.11,81, Бюллетень43 пф аекем кзебретекий и еткрмтийДата опубликования описания 28.1.81(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ СБРОСА 2сброса, что сужает функциональные его возможности.Наиболее близким кизобретению по технической сущности является формирователь импульсов сброса, содержащий времязадающий конденсатор, подключенный одним з выводом к общей шине, и ключевой транзистор, включенный по схеме с общим эмит.тером, коллектор которого подключен через инвертор к шине выходных сигналов, а ба.за подсоединена через резистор к эмиттеру и через последовательно соединенные стабилитрон и резисторк шине питания 12.Недостатком известного устройства является то, что при кратковременном провале напряжения питания ниже допустимого уровня устройство не формирует, импульса сброса.Цель изобретения - формирование импульса сброса полноценной длительности при кратковременных провалах напряжения питания.Для достижения цели в формирователь 30 импульсов сброса, содержащий времязадающий конденсатор, подключенный одним выводом к общей шине, и ключевой трэн.зистор, включенный по схеме с общим эмит 3Изобретение относится к импульсной, технике и может быть использовано в цифровой аппаратуре, в которой недопустима неправильная работа из-за помех по цепи питания и предпочтительно повторение рабочего цикла с исходного состояния,Известен формирователь импульсов сброса при включении источников питания, содержащий входной элемент И - НЕ, один вход которого соединен со входом устройства, а другой через параллельно включенные резистор и конденсатор с общей шиной. Выход входного элемента И - НЕ через резистор соединен с запускающим конденсатором и одним из входов выходного элемента И - НЕ, другой вход которого подключен ко входу устройства. Выход выходного злемейта И - НЕ соединен с внходом устройства и через конденсатор с резистором и входом элемента И - НЕ обратной связи, выход ко- торого через диод подключен ко входу выходного элемента .И - НЕ, соединенного с запускающим конденсатором 111,Недостаток данного устройства состоит и том, что при кратковременном провале напряжения питания, ниже допустимого уровня устройство не формирует импульса О П И С А Н И Е ( )884113ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУтером, коллектор которого подключен через инвертор к шине выходных сигналов, а база подсоединена через резистор к эмиттеру и через последовательно соединенные ста. билитрон и резистор к шине питания, введены три дополнительных транзистора, диод и резисторы, при этом второй вывод время задающего конденсатора подключен к эмиттеру первого дополнительного транзистора, соединенного коллектором с катодом стабилитрона, а базой подключенного через резистор к шине питания и непосредственно к коллектору второго дополнительного транзистора, и через резистор к коллектору третьего дополнительного транзистора, причем выход инвертора подключен через последовательно соединенные диод и резистивные делители к базам второго и третьего дополнительных транзисторов, эмиттеры которых подключены к общей шине.На чертеже представлена схема формирователя импульсов сброса.Формирователь импульсов сброса содержит ключевой транзистор 1, включенный по схеме с общим эмиттером, к коллектору которого подключен резистор 2, соединенный другим выводом с шиной питания, и инвертор 3, соединенный с шиной выходных сигналов. К базе подключен резистор 4 утечки и анод стабилитрона 5, катод которого через времязадающий резистор 6 соединен с шиной питания и соединен непосредственно с коллектором первого дополнительного транзистора 7, база которого соединена через резистор 8 с шиной питания и соединена непосредственно с коллектором второго дополнительного транзистора 9, включенного по схеме с общим эмиттером, эмиттер первого дополнительного транзистора 7 соединен с времязадающим конденсатором 1 О, другой вывод которого подключен к общей шине и соединен через резистор 11 с коллектором третьего дополнительного транзистора 12, включенного по схеме с общим эмиттером. К базе второго дополнительного транзистора 9 подключены резистор 13 утечки и резистор 4, к базе третьего дополнительного транзистора 12 подключены резистор 15 утечки и резистор 6, а выход инвертора 3 подключен к аноду диода 17, катод которого соединен с резисторами 14 и 16,Устройство работает следующим образом.При включении напряжения питания открывается и входит в асыщение транзистор 7 и начинается заряд конденсатора 1 О через транзистор 7 и резистор 6. Пока напряжение в коллекторе транзистора 7 меньше напря. жения пробоя стабилитрона 5, транзисторзаперт, в его коллекторе высокий потенциал и на выходе инвертора 3 формируется низкий потенциал, используемый для сброса в исходное состояние элементов памяти цифровой схемы, Когда потенциал на коллекторе транзистора 7 достигает пробоя стаби литрона, включается и входцт в насыщениетранзистор 1, вследствие чего на выходе инвертора 3 формируется положительный не.репад напряжения и заканчивается формирование импульса сброса. При этом черездиод 17 и резисторы 14 и 16 включаютсяи входят в насыщение соответственно транзисторы 9 и 12, благодаря чему выключается транзистор 7, а конденсатор О разряжается через резистор 11 и транзистор 12,При кратковременном провале напряжения питания до такого уровня, что выключается стабилитрон 5, и следовательно, за.пирается транзистор 1, на выходе инвертора 3 формируется низкий потенциал, что5 приводит к выключению транзисторов 9 и12 и началу процесса заряда полностьюразряженного конденсатора 1 О через открывшийся транзистор 7 и резистор б. Только когда напряжение в коллекторе транзистора 7 достигает напряжения пробоя стабилитрона 5, на выходе устройства закончится формирование импульса сброса, Такимобразом, длительность импульса сброса навыходе устройства практически одинаковапри включении питания и при кратковре 25 менном и длительном провалах напряженияпитания ниже уровня пробоя стабилитрона,причем формирование импульса сброса начинается практически одновременно с передним фронтом провала напряжения питания,Использование изобретения позволяетобеспечить формирование импульсов сбросаполноценной длительности даже при кратковременных провалах напряжения питанияниже допустимого уровня. ИзобретениеЗ 5,можно использовать для сброса всех иличасти элементов памяти цифрового устройства в исходное состояние по усмотрениюразработчика цифрового устройства, т. е.позволит быстрее приводить цифровое устройство в исходное состояние после сбоев в40 его работе, вызванных провалами напряжения питания ниже допустимого уровня, Кроме того, изобретение можна использоватьв качестве индикатора провалов напряжения питания ниже допустимого уровня.45формула изобретенияформирователь импульсов сброса, содержащий времязадающий конденсатор, подключенный одним выводом к общей шине, и ключевой транзистор, включенный по схеме с общим эмиттером, коллектор которого подключен через инвертор к шине выходных сигналов, а база подсоединена через резистор к эмиттеру и через последовательно соединенные стабилитрон и резистор к шине питания, отличающийся тем, что, с целью формирования импульса сбро884113 Составитель Н. МаркинТехред А. Бойкас КорректоТираж 99 ПодписноеИ Государственного комитета СССРделам изобретений и открытийМосква, Ж - 35, Раушская наб., д. 4/5П Патент, г. Ужгород, ул. Проектная, 4 едактор Н. Джуганаказ 0254/84ВНИИПпо3035,Филиал ПП. Шаров са полноценной длительности прн кратко временных провалах напряжения питания, в него введены три дополнительных транзис. тора, диод и резисторы, при этом второй вывод времязадающего конденсатора подключен к эмиттеру первого дополнительного транзистора соединенного коллектором с ,катодом стабилитрона, а базой подключенного через резистор к шине питания и непосредственно, к коллектору второго дополнительного транзистора, и через резистор к коллектору третьего дополнительного тран. зистора, причем выход инвертора подключен через последовательно . соединенные диод и реэистивные делители к базам второго и третьего дополнительных транзисторов, эмит теры которых подключены к обцей анне,Источники информации,принятые во внимание при экспертчзе1. Авторское свидетельство СССРМ 514425, кл. Н ОЗ К 4/83, 05,03.75,2, Андреев В. М. и др. Схемы обработкинаносекундных импульсов. Конструирование научной и космической, аппаратуры,
