Мультивибратор

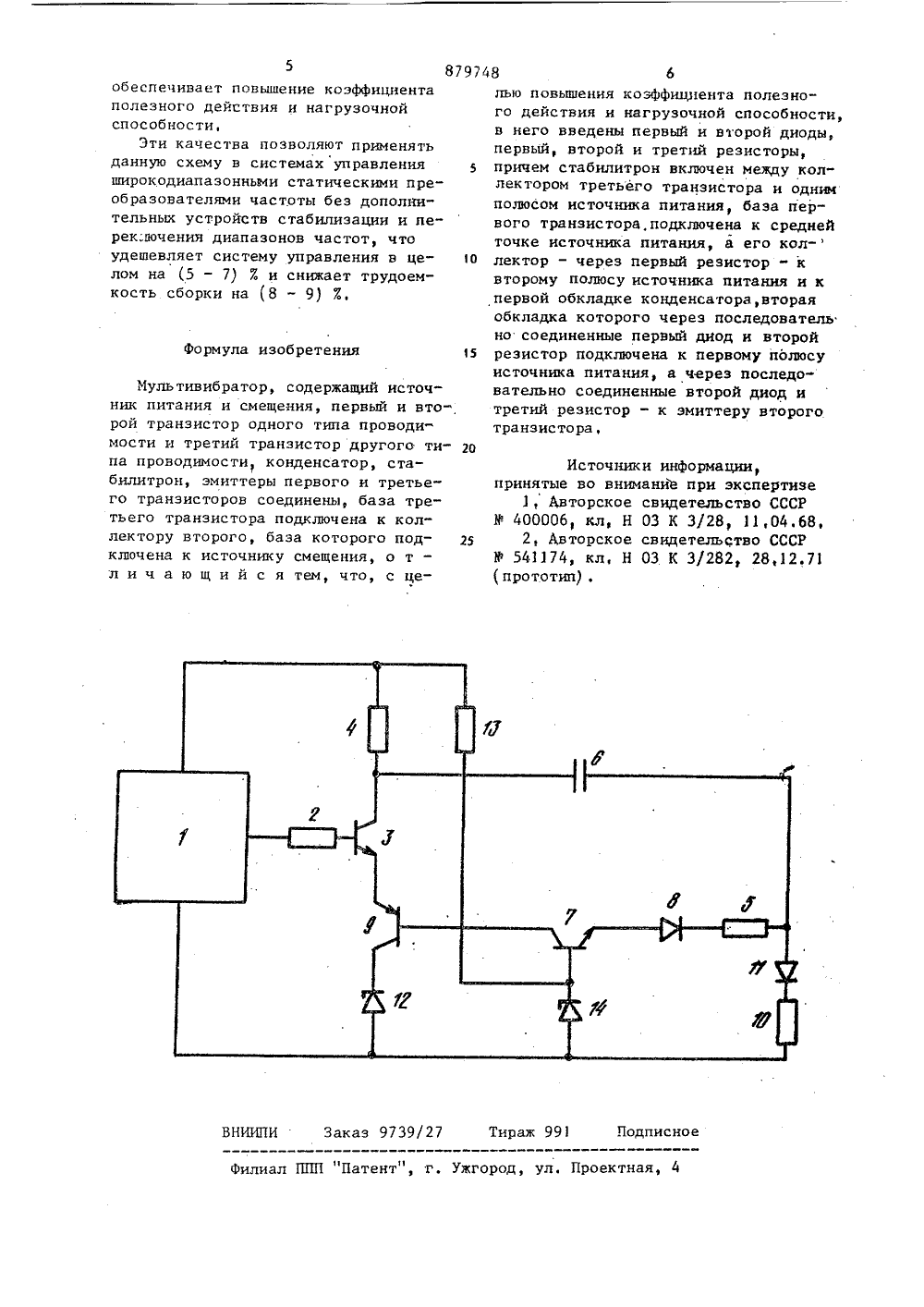

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ к ьвтовскомь саидитвльствь Союз СоветскихСоциалистическихРеспублик оц 879748(23) Приоритет Гоеударстванный комнтет СССР йо делай изобретений(72) Авторы изобретения В В. Шипицын, А. А. Новиков, В.и А. А. Рухман Уральск политех вите ордена Трудового Красного Знеский институт им, С. И. Киров(54) МУЛЬТИВИБРАТО имп уль с нои генериъго мультивибратокий коэффициент ом эт Недос тат ра является полезного дИзвестен держащий ис ния, первый кого типа п выс ст Я е мульти ибратор, соя и смещеак итан 4 ик эисторы одтри оводимругог тре роводимости эмиттерытранзистор дконденсатор табилитрон Изобретение относится ктехнике и предназначено длярования прямоугольных импульсов с крутыми фронтами,Известен мультивибратор, содержащий времязадающую цепь в виде последовательно соединенных конденсатора и резистора, включенных между коллектором и-р-п и базой р-п-р транзисторов, причем п-р-п транзистор включен по схеме с общей базой, эмиттеры транзисторов соединены прямой гальванической связью, а коллектор и-р-п транзистора подключен к источнику тока 1. первого и третьего транзисторов соединены, база третьего транзистораподключена к коллектору второго, база которого подключена к источникусмещения 23.5Недостатками этого мультивибратора являются низкий коэффициентполезного действия и невысокая нагрузочная способность.Целью изобретения является повы- Ошение коэффициента полезного действияи нагрузочной способности,Для достижения. указанной цели вмультивибратор, содержащий источники питания и смещения, первый и второй транзисторы одного типа проводимости и третий транзистор другоготипа проводимости, конденсатор, стабилитрон, эмиттеры первого и третьего транзисторов соединены база тре 1тьего транзистора подключена к коллектору второго, база которого подключена к источнику смещения, введены первыйи второй диоды,превьп 1, второй и тре 87974840 тий резисторы, причем стабилитронвключен между коллектором третьегстранзистора и одним полюсом источни ка питания, база первого транзистора подключена к средней точке источника питания, а его коллектор черезпервый резистор - к второму полюсуисточника питания и к первой обкладкеконденсатора, вторая обкладка которого через последовательно соединенные первый диод и второй резисторподключена к первому полюсу источника питания, а через последовательносоединенные второй диод и третий резистор - к эммиттеру второго транзистора,На чертеже представлена принципиальная электрическая схема мультивибратораИультивибратор состоит из источни-,ка питания Г со средней точкой, котораячерез ограничивающий резистор 2 подключена к базе п-р-п первого транзистора 3 мультивибратора. Коллектор этого транзистора через резистор 4 подключен к положительному полюсу источника питания и через времязадающуюцепь, состоящую из последовательносоединенных резистора 5 и конденсатора 6, и последовательно соединенные второй транзистор 7 и диод 8подключен к базе р-п-р третьего тран"зистора 9 мультнвибратора, Средняяточка времязадающей цепи через последовательно соединенные резистор 1 Ои диод 11 подключена к отрицательно 35му полюсу источйика питания, Туда жечерез стабилитрон 12 подсоединенколлектор р п-р транзистора 9, Последовательно соединенные резистор 13и стабилитрон 14 образуют источниксмещения, к средней точке которогоподсоединена база второго п-р-п транзистора 7,Устройство работает следующим образом,При подаче питающего напряженияначинает заряжаться конденсатор 6 поцели 1-4-6-11-10-1, Приэтом диод 8заперт разностью напряжения на резисторе 1 0 и стабилитрон 14, что 50обеспечивает зависимость периода следования импульсов только от параметров конденсатора 6 и резистора 10,Отсутствие в цепи заряда активныхэлементов определяет:повышенную ста 55бильность частоты мультивибратора.До мере заряда конденсатора 6 напряжение на резисторе 10 падает до тех пор пока не станет меньше напряжения стабилизации стабилитрона 14, При этом открывается диод 8 и начинает протекать ток по цепи 1-13-7-8-5-11 - 10-1, Он является отпирающим для тран - эистора 7, Последний открывается и протекающий по цепи 1-2-3-9-7-8-5-11- 1 0 ток переводит транзисторы 3 и 9 в приоткрытое состояние, Затем они переходят в насьппенное состояние за счет токов, протекающих по цепям 1 2-3-9-12-1 и 6-3-9-7-8-5-6. Транзистор 7 также удерживается в открытом состоянии за счет тока, протекающего по цепи 1 -13-7-8-5-6-3-9-12-1, и тока разряда конденсатора; 6-3-9- 1 2-14-.7-8-5-6. В процессе разряда конденсатора б к диоду 11 приложено обратное напряжение, равное разности напряжения на стабилитроне 14 и суммарного падения напряжения на базо- эмиттерном переходе транзистора диоде 8 и резисторе 5, Поскольку падение напряжения на резисторе 5 определяется током разряда конденсатора 6, то по мере разряда последнего падение напряжения на резисторе 5 уменьшается по экспоненциальному закону. В момент равенства укаэанной разности напряжений нулю начинает призапираться транзистор 9 и протекать ток по цепи; 1-4-6-5-8-7-14-1, Этот ток резко уменьшает ток разряда конденсатора б по цепи; 6-3-9-7-8-5 - 6 и по цепи 6-3-9-12-14-7-8-5 в , что приводит к запиранию транзисторов 7 и 9, запирание которых вызывает соответствующее эапирание транзистора 3. Появляет" ся ток в цепи 1-4-6-11 -1 0-1, увеличивается напряжение иа резисторе 10, а ток разряда конденсатора б уменьшается и при превьппении падения напряжения на резисторе 10 суммарного напряжения на стабилитроне 14, змиттерно-базовом переходе транзистора 7, диода 8 и падения напряжения на резисторе 5 диод 8 закрывается, ускоряя лавинообразный переход транзисторов 3, 9 и 7 в закрытое состояние, Затем все процессы в схеме протекают аналогично описанным.Таким образом, предложенное устройство обеспечивает улучшенные условия переключения транзисторов мультивибратора, что позволяет расширить частотный диапазон мультивибратора в сторону уменьшения скважности (до величины Я = 1,1 ) при сохранении неизменной длительности выходных импульсов иФормула изобретения 15 Заказ 9739/27 Тираж 991 одписное ИИП атент жгород, ул, П тная лиал ППП 5 8797обеспечивает повышение коэффициентаполезного действия и нагрузочнойспособности,Эти качества позволяют применятьданную схему в системах управленияширокодиапазонными статическими преобразователями частоты без дополнительных устройств стабилизации и перек.дочения диапазонов частот, чтоудешевляет систему управления в це Олом на (5 - 7) % и снижает трудоемкость сборки на (8 " 9).,Мультивибратор, содержащий источник питания и смещения, первый и второй транзистор одного типа проводимости и третий транзистор другого ти па проводнмости 1 конденсатор, стабилитрон, эмиттеры первого и третьего транзисторов соединены, база третьего транзистора подключена к коллектору второго, база которого под ключена к источнику смещения, о т - л и ч а ю щ и й с я тем, что, с це 48 6лью повышения коэффициента полеэного действия и нагрузочной способности,в него введены первый и второй диоды,первый, второй и третий резисторы,причем стабилитрон включен между коллектором третьего транзистора и однимполюсом источника питания, база первого транзистора, подключена к среднейточке источника питания, а его кол-лектор - через первый резистор " квторому полюсу источника питания и кпервой обкладке конденсатора, втораяобкладка которого через последовательно соединенные первый диод и второйрезистор подключена к первому полюсуисточника питания, а через последовательно соединенные второй диод итретий резистор - к эмиттеру второготранзистора,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРУ 400006, кл, Н 03 К 3/28, 11,04.68,2, Авторское свидетельство СССРУ 541174, кл, Н 03 К 3/282, 28,12.71
