Мультивибратор-триггер

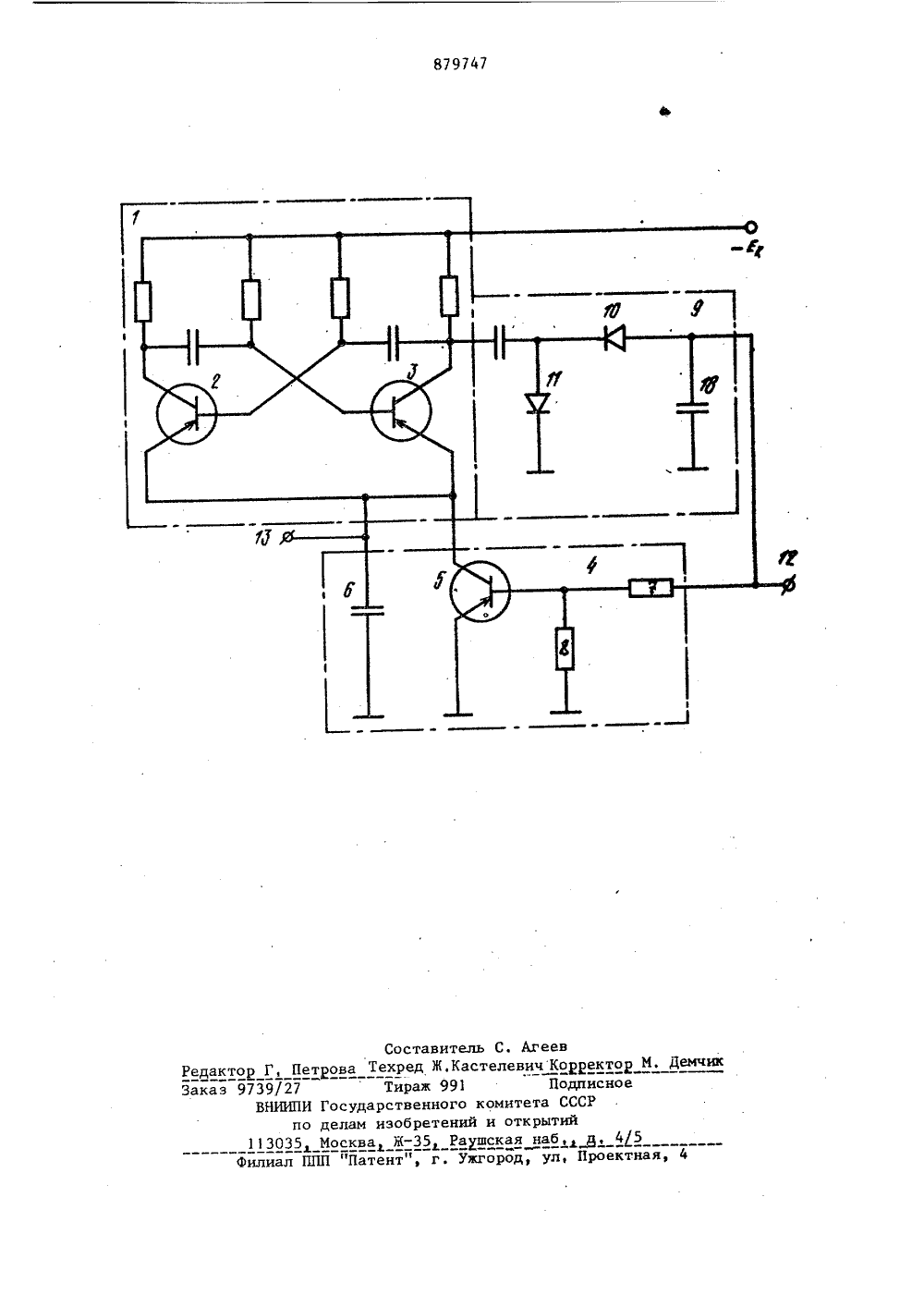

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в 879747(23) Приоритет оо делам изобретений и открытий(71) Заявите 4) МУЛЬТИВИБРАТОР-ТРИГГЕ Изобретение относится к импульснойтехнике и может быть использовано вразличных устройствах автоматики.Известен мультивибратор на двухтранзисторах с базовыми времязадающими цепями 11, Недостатком устройства являются малые функциональныевозможности, заключающиеся в том, чтов схеме невозможно управлять процессами возникновения и срыва генерации.10Целью изобретения является расширение функциональных возможностеймультивибратора,Эта цель достигается тем, что вмультивибратортриггер, содержащийт 5мультивибратор, выполненный, напримерна двух транзисторах с базовьии времязадающими цепями, введены электронный ключ, соединяющий эмиттеры транзисторов мультивибратора с общей шиной источника питания и выпрямитель,вход которого соединен с одним иэ выходов мультивибратора, а выход - свходом электронного клоча,причем электронный ключ содержит транзистор, база которого через,резистивный делитель соединена с входом электронного ключа, и конденсатор, включенный параллельно транзистору, а выпрямитель выполнен на двух диодах по схеме удвоения,На чертеже представлена принципиальная схема мультивибратора-триггера.Устройство содержит мультивибратор 1, выполненный на транзисторах, 2,3 с базовыми времяэадающими цепями, электронный ключ 4, содержащий управляющий транзистор 5, включенный ему параллельно конденсатор 6 и входной делитель на резисторах 7,8, и выпрямитель 9, выполненный по схеме удвоения на диодах 10, 11, Клемма 12 является входом установки генерации устройства, клемма 13- входом срыва генерации. Мультивибратор работает следующим об ра зом .При отсутствии автоколебаний мультивибратора 1 на выпрямитель 9 переменного напряжения не подается,и по тенциал его выхода равен нулю, Следовательно, управляющий транзистор 5 закрыт. Тем самым разорвана цепь питания транзисторов 2,3. Это одно устойчивое состояние (состояние "О"),При подаче отрицательного потенциала на вход 12 управляющий транзис 1 О тор 5 открывается и транзисторы 2,3 оказываются подключенными к источни" ку питания. Мультивибратор входит в режим автоколебаний, Переменное напряжение поступает на выпрямитель 9, 15 на выходе которого появляется отрицательный потенциал, поддерживающий в открытом состоянии управляющий тран зистор 5, Это второе устойчивое состояние (состояние "1") .20При подаче отрицательного потенциала на вход 13 происходит срыв генерации мультивибратора 1, На выходе выпрямителя 9 потенциал стремится к нулю, транзистор 5 закрывается и схема, переходит в состояние " О ". :Таким образом, устройство обладает свойствами триггера и мультивибратораВнедрение предлагаемого мультивибратора упростит ряд схем импульсной техники и автоматики, К достоинствам устройства следует отнести 879747практическое отсутствие потребленияэнергии в состоянии "О ".Формула изобретения1, Мультивибратор-триггер, содержащий мультивибратор, выполненный,например на.двух транзисторах с базовыми время"задающими цепями, о т л ич а ю щ и й с я тем, что, с цельюрасширения его функциональных возможностей, в него введены электронныйключ, соединяющий эмиттеры транзисторов мультивибратора с общей шинойисточника питания, и выпрямитель,вход которого соединен с одним извыходов мультивибратора, а выход -с входом электронного ключа,2, Мультивибратор-триггер по п. 1,отличающийсятем, чтоэлектронный ключ содержит транзистор,база которого через резистивный делитель соединена с входом электронногоключа, и конденсатор, включенный параллельно транзистору.3, Мультивибратор-триггер по п, 2,о т л и ч а ю щ и й с я тем, чтовыпрямитель выполнен на двух диодахпо схеме удвоения,Источники информации,принятые во внимание при экспертизеИцхоки Я, С, и др. Импульсныеи цифровые устройства, - Сов,радио,1972, с, 273 (прототип).ектор И, Демчик исное Р 4 од, ул, П Филиа ная, 4 атент", г. Составитель С. АгеевРедактор Г, Петрова Техред Ж,КастелевичКорЗаказ 9739/27 Тираж 991 ПодпВНИИПИ Государственного комитета ССпо делам изобретений и открытий113035 Москва ЖРабская наб,
