Торцовое уплотнение

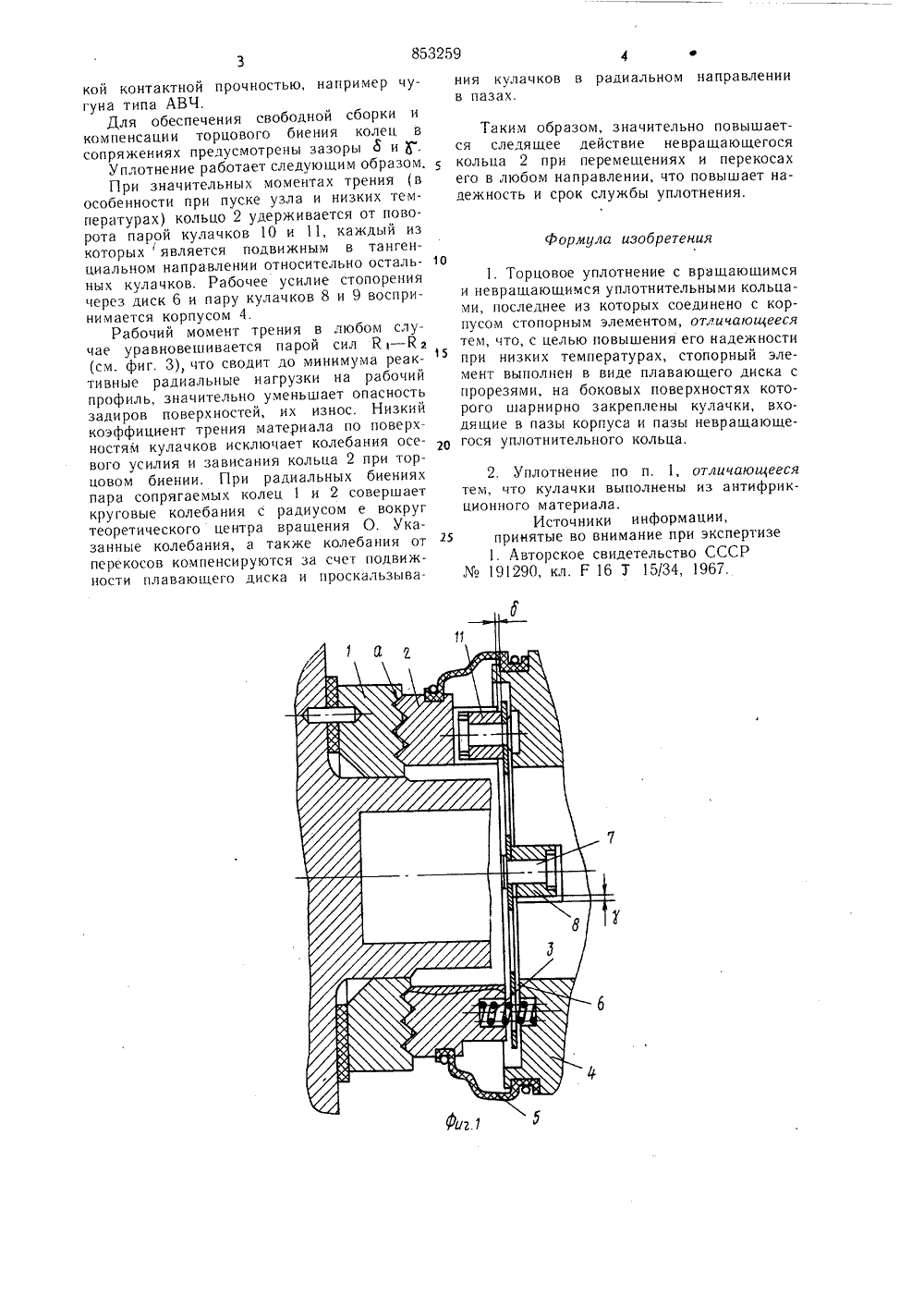

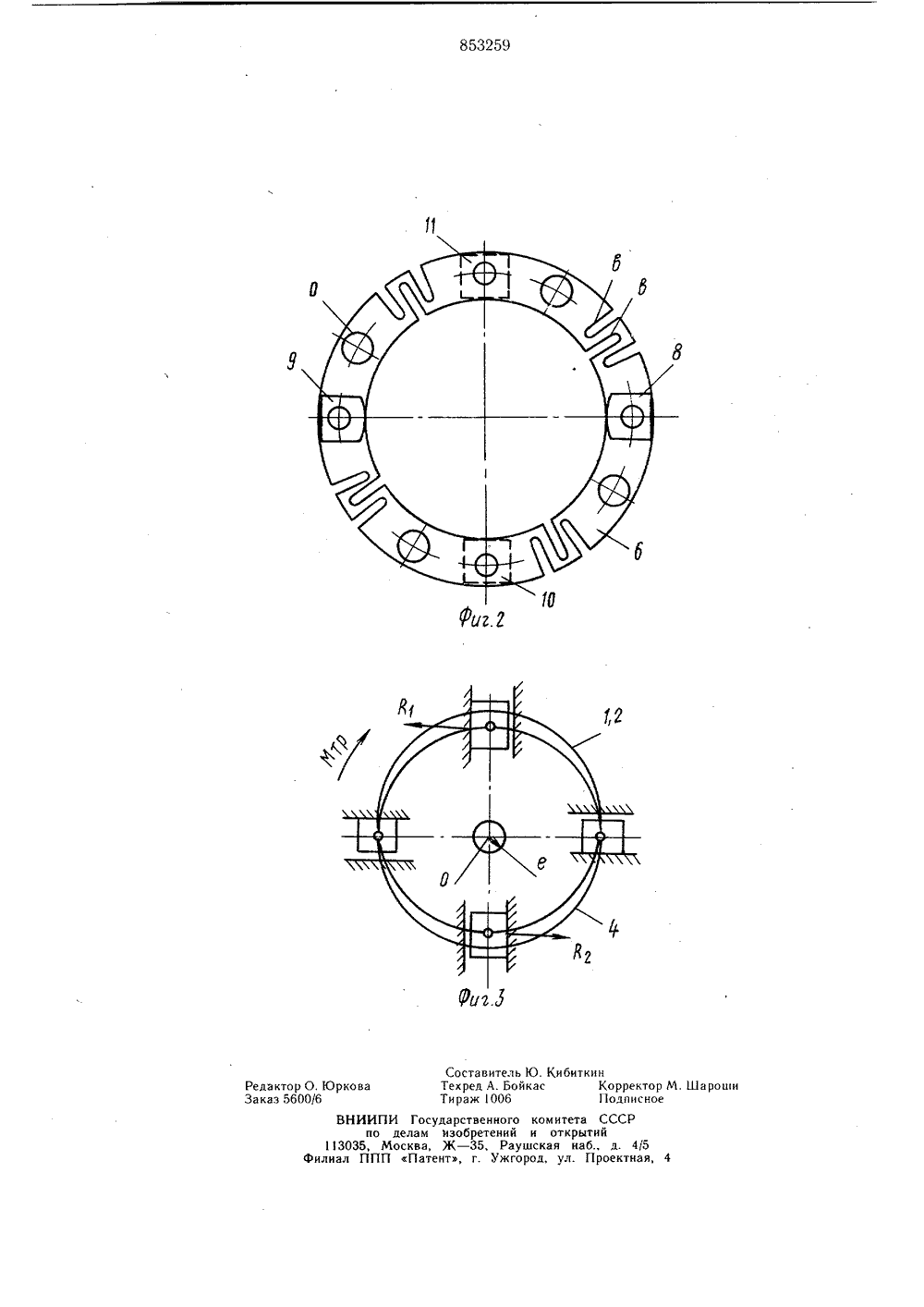

ОП ИСАЙИ ЕИ ЗОВРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. П. Сурковелябинский филиал Государственного соювногоисследовательского тракторного инстй гуте(71) Заявител 54) ТОРЦОВОЕ УПЛОТНЕНИЕ Изобретение относинительной техники.Известны торцовыерых в сочленении стокорпуса установленыполненные из упругогорезины 1.Недостатком их явлность при низких темп ся к области упло уплотнения, в котоорных элементов и втоматизаторы, выматериала, например яется малая надежтурах. пол ями лемент вы а с прорезорого шар дящие в п льца, при ифрикцион опрочного азытом 1ногочу. орцовое уплотстопорное уст а сил взаимова с сопрягаеорпуса. Целью предложения является повышение адежности при низких температурах. 1 ОС этой целью стопорный нен в виде плавающего диск на боковых поверхностях кот но установлены кулачки, вх корпуса и уплотнительного ко кулачки выполнены из ант материала, например высо гуна типа АВЧ. На фиг. 1 изображено т нение, разрез; на фиг. 2 -ройство; на фиг. 3 - схем действия стопорного устройст мыми элементами кольца и к2Уплотнение содержит вращающееся кольцо 1 и невращаюшееся кольцо 2, контактирующие и сцентрированные между собой, например, по концентрическим поверхностям а рабочего профиля.Осевое поджатие кольца 2 обеспечивается пружинами 3. С корпусом 4 узла неподвижное кольцо 2 уплотняется посредством эластичной манжеты 5. От проворота неврашающееся кольцо 2 стопорится плавающим диском 6, на боковых поверхностях которого на осях 7 шарнирно установлены призматические кулачки 8 в 1 (см. фиг. 2). Пара кулачков 8 и 9 входит в пазы корпуса 4, а пара кулачков 10 и 11, располо- женныХ на противоположной стороне диска, входит в пазы кольца 2. Для обеспечения демпфируюших свойств диска 6 в нем выполнены прорези в. Возможно применение различных вариантов прорезей или гофр. Различное сочетание числа и расположения прорезей позволяет задавать упругие свойства дисков в широких пределах.Диск может быть выполнен из упругого материала, например пружинной стали.Кулачки 8 - 11 изготовлены из антифрикциоиного материала, обладаюшегося высо 853259кой контактной прочностью, например чугуна типа АВЧ.Для обеспечения свободной сборки и компенсации торцового биения колец в сопряжениях предусмотрены зазоры Ю и ".Уплотнение работает следующим образом, с При значительных моментах трения (в особенности при пуске узла и низких температурах) кольцо 2 удерживается от поворота парой кулачков 10 и 11, каждый из которых является подвижным в тангенциальном направлении относительно осталь ных кулачков. Рабочее усилие стопорения через диск 6 и пару кулачков 8 и 9 воспринимается корпусом 4.Рабочий момент трения в любом случае уравновешивается парой сил Й- К г (см. фиг. 3), что сводит до минимума реактивные радиальные нагрузки на рабочий профиль, значительно уменьшает опасность задиров поверхностей, их износ. Низкий коэффициент трения материала по поверхностям кулачков исключает колебания осевого усилия и зависания кольца 2 при торцовом биении. При радиальных биениях пара сопрягаемых колец 1 и 2 совершает круговые колебания с радиусом е вокруг теоретического центра вращения О. Указанные колебания, а также колебания от перекосов компенсируются за счет подвижности плавающего диска и проскальзыва. ния кулачков в радиальном направлениив пазах,Таким образом, значительно повышается следящее действие невращаюшегося кольца 2 при перемещениях и перекосах его в любом направлении, что повышает надежность и срок службы уплотнения.Формула изобретения1. Торцовое уплотнение с вращающимся и невращаюшимся уплотнительными кольцами, последнее из которых соединено с корпусом стопорным элементом, отличающееся тем, что, с целью повышения его надежности при низких температурах, стопорный элемент выполнен в виде плавающего диска с прорезями, на боковых поверхностях которого шарнирно закреплены кулачки, входящие в пазы корпуса и пазы невращающегося уплотнительного кольца.2. Уплотнение по п. 1, отличающеесятем, что кулачки выполнены из антифрикционного материала.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР191290, кл. Р 16 Т 15/34, 1967,. Шароши НИИ В ПИ Госуд по делам 113035, Москва,лиал ППП Патенкомитета и открыт ская наб од, ул. П арственного изобретений Ж - 35, Рауш т, г. Ужгор едактор О. Юрковааказ 5600/6 оставитель хред А. Бо раж 1006 нКорректорПодписноеСССРийд. 4/5роектная,
