Торцовое уплотнение

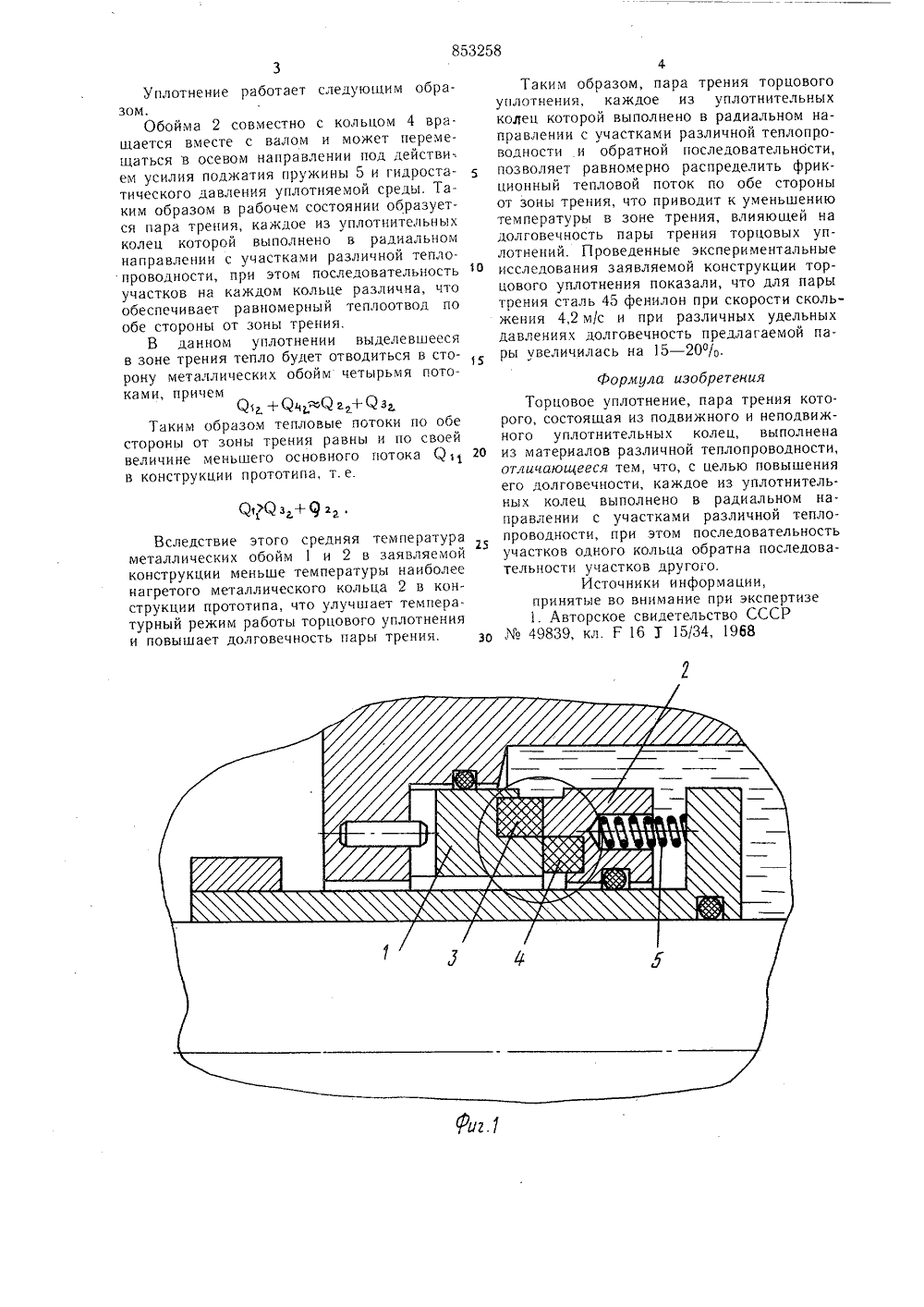

) УДК 62-76 (088.8) Бюллетеньдо делан изобретений н открытийата опубликования описания 17,08(54) ТОРЦОВОЕ УПЛОТНЕНИ в 100 в 1 теплопроводности у полимеровраз меньше, чем у металлов.Целью изобретения являетсядолговечности торцового уплотнеУказанная цель достигаетсякаждое из уплотнительных колецв радиальном направлении сразличной теплопроводности, прледовательность участков однообратна последовательности учасго. увеличение ния.тем; чтовыполнено участками и этом посго кольца тков друго 1Изобретение относится к торцовым уплотнениям вращающихся валов и может быть использовано в различных отраслях народного хозяйства.Известны торцовые уплотнения вращающихся валов, состоящие из уплотнительных колец, одно из которых неподвижно и контактирует с подвижным подпружиненным кольцом, закрепленным в гильзе, посаженной на вал.Наиболее близкими к изобретению по технической сущности и достигаемому результату являются торцовые уплотнения, в которых пара трения выполнена из материалов различной теплопроводности 11.Недостатком известных конструкций торцовых уплотнений с парой трения из материалов различной теплопроводности, т например металло-полимерных пар трения, является низкая износостойкость при повышенных температурах в зоне трения, обусловленная низкой термостойкостью полимеров. В рассматриваемых конструкциях тепловые потоки по обе стороны от зоны трения распределяются в значительной степени неравномерно, так как коэффициент На фиг. 1 изображена принципиальнаяхема торцового уплотнения; на фиг. 2 -хема теплоотвода в уплотнении. Торцовое уплотнение вращающегося вала включает в себя неподвижную 1 и вращающуюся 2 металлические обоймы, в которые концентрично вмонтированы кольца 3 и 4, изготовленные из материала с коэффициентом теплопроводности, отличным от коэффициента теплопроводности материала обойм 1 и 2, причем ширина каждого вмонтированного кольца равна половине общей ширины контакта пары трения торцового уплотнения.3Уплотнение работает следуюшим образом.Обойма 2 совместно с кольцом 4 вращается вместе с валом и может перемешаться в осевом направлении под действи-. ем усилия поджатия пружины 5 и гидростатического давления уплотняемой среды. Таким образом в рабочем состоянии образуется пара трения, каждое из уплотнительных колец которой выполнено в радиальном направлении с участками различной теплопроводности, при этом последовательность участков на каждом кольце различна, что обеспечивает равномерный теплоотвод по обе стороны от зоны трения.В данном уплотнении выделевшееся в зоне трения тепло будет отводиться в сторону металлических обойм четырьмя потоками, причемЯ 1+Яч,=Я а +ЯзТаким образом тепловые потоки по обе стороны от зоны трения равны и по своей величине меньшего основного потока Я 1 в конструкции прототипа, т. е. Я 1 Яз +9Вследствие этого средняя температура металлических обойм 1 и 2 в заявляемой конструкции меньше температуры наиболее нагретого металлического кольца 2 в конструкции прототипа, что улучшает температурный режим работы торцового уплотнения и повышает долговечность пары трения. Таким образом, пара трения торцовогоуплотнения, каждое из уплотнительныхколец которой выполнено в радиальном направлении с участками различной теплопроводности и обратной последовательности,позволяет равномерно распределить фрикционный тепловой поток по обе стороныот зоны трения, что приводит к уменьшениютемпературы в зоне трения, влияюшей надолговечность пары трения торцовых уплотнений. Проведенные экспериментальныев исследования заявляемой конструкции торцового уплотнения показали, что для парытрения сталь 45 фенилон при скорости скольжения 4,2 м/с и при различных удельныхдавлениях долговечность предлагаемой пары увеличилась на 15 - 20%.Формула изобретенияТорцовое уплотнение, пара трения которого, состоящая из подвижного и неподвижного уплотнительных колец, выполнена2 О из материалов различной теплопроводности,отличающееся тем, что, с целью повышенияего долговечности, каждое из уплотнительных колец выполнено в радиальном направлении с участками различной теплопроводности, при этом последовательность25участков одного кольца обратна последовательности участков другого.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР49839, кл. Г 16 Х 15/34, 1968Редактор Н. АхмедоваЗаказ 5600/6 Составитель В. Аношко Техред А. Бойкас Корректор М. Шароши Тираж 1006 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
