Способ уплотнения подвижного соединения эластичным кольцом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

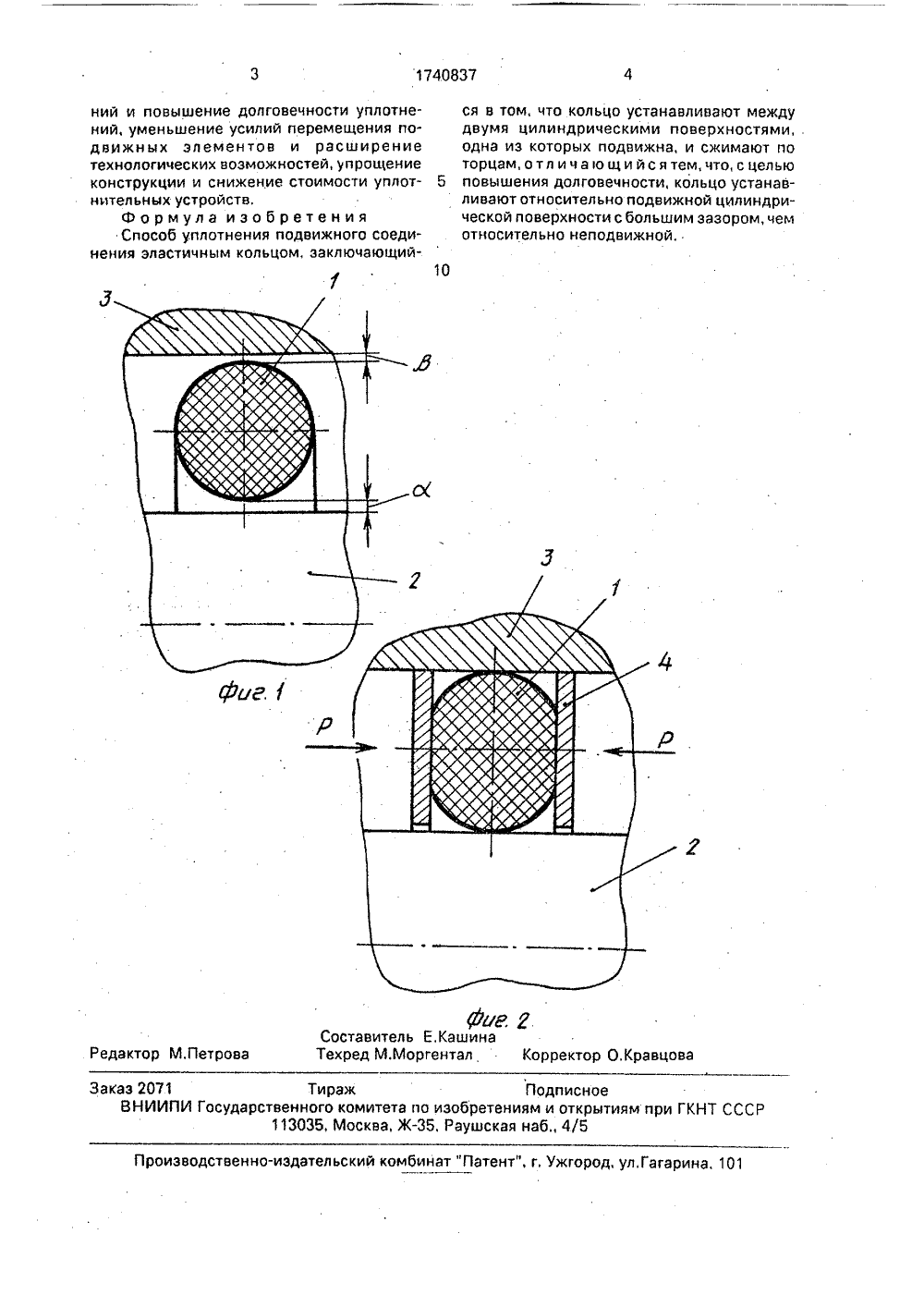

(54) СПОСОБ УПЛГО СОЕДИНЕНИЯЦОМ НЕНИЯ ПОДВИЖЛАСТИЧНЫМ К ЬГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ТОРСКОМУ СВИДЕТЕЛЬСТВУ Изобретение относится к машиностроению и может быть использовано в пневмогидравлических уплотнительных устройствах.Известен способ уплотнения подвижногосоединения эластичным кольцом, заключающийся в том, что кольцо устанавливают междудвумя цилиндрическими поверхностями, одна. из которых подвижна, и сжимают по торцам.Недостатком такого способа являетсяповышенный износ уплотнения вследствиетого, что при установке эластичного кольцас натягом возникает повышенное трениепри перемещении подвижных элементов,Цель изобретения - повышение долговечности,Поставленная цель достигается тем, чтоэластичное кольцо устанавливают относительно подвижной цилиндрической поверхности с большим зазором, чем относительнонеподвижной,На фиг, 1 представлена схема монтажауплотнительного кольца круглого сечениядо сжатия по торцам; на фиг. 2 - то же, вусловиях эксплуатации уплотнения,Кольцо 1 (фиг, 1) устанавливают на шток2 и в корпус 3 с разными зазорами а и ф . 1740837 А 1(57) Изобретение относится к машиностроению и может быть использовано в пневмогидравлических уплотнительных устройствах, Цель изобретения - повышение долговечности, Способ уплотнения подвижного соединения эластичным кольцом заключается в том, что кольцо устанавливают между двумя цилиндрическими поверхностями, одна из которых подвижна, и сжимают по торцам, причем кольцо устанавливают относительно подвижной цилиндрической поверхности с большим зазором, чем относительно неподвижной. 2 ил,При этом если подвижным является внутреннее сопряжение, то зазор а должен быть больше зазора Р,Если подвижным является наружное сопряжение, то зазор ,о должен быть больше а, После установки кольцо сжимают шайбами 4 по торцам и деформируют до обеспечения герметичности по наружному и внутреннему диаметрам, При сжатии кольца силами Р вследствие наличия определенного соотношения размеров уплотняемых деталей сначала уплотняется сопряжение с меньшим зазором (неподвижное), а затем - с большим (подвижное); Этим обеспечивается минимальное контактное давление в подвижном сопряжении, а также регулируемая герметичность этого сопряжения при сборке и после износа, Уплотнительные кольца и шайбы могут быть собраны в пакет, при этом регулировку герметичности осуществляют одним общим усилием торцового сжатия для всех колец одновременно,При использовании способа достигается улучшение условий герметизации за счет повышения пластоэластических свойств материала колец, снижение контактных давле1740837 10 Фая Гставитель Е,Кашинахред М.Моргентал Редактор М,Петрова рректор О,Кравцова Тираж Подписноерственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 Заказ 2071 ВНИИПИ оизводственно-издательский комбинат "Патент л, Гагарина, 101 ний и повышение долговечности уплотнений, уменьшение усилий перемещения подвижных элементов и расширение технологических возможностей, упрощение конструкции и снижение стоимости уплотнительных устройств,Формула изобретения Способ уплотнения подвижного соединения эластичным кольцом, заключающийся в том, что кольцо устанавливают между двумя цилиндрическими поверхностями, одна иэ которых подвижна, и сжимают по торцам, отл ич а ю щи йся тем, что, с целью 5 повышения долговечности, кольцо устанавливают относительно подвижной цилиндрической поверхности с большим зазором, чем относительно неподвижной,
СмотретьЗаявка
4048546, 03.04.1986
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТЕХНОЛОГИИ АРМАТУРОСТРОЕНИЯ
ЗИМИН ВЛАДИМИР ВАСИЛЬЕВИЧ, ТРЕБУХИН ВИКТОР ФЕДОРОВИЧ, ТРУСОВ ВЛАДИМИР АНДРЕЕВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: кольцом, подвижного, соединения, уплотнения, эластичным
Опубликовано: 15.06.1992
Код ссылки
<a href="https://patents.su/2-1740837-sposob-uplotneniya-podvizhnogo-soedineniya-ehlastichnym-kolcom.html" target="_blank" rel="follow" title="База патентов СССР">Способ уплотнения подвижного соединения эластичным кольцом</a>
