Стенд для экспериментальных исследований моментов трения в торцовых уплотнениях валов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

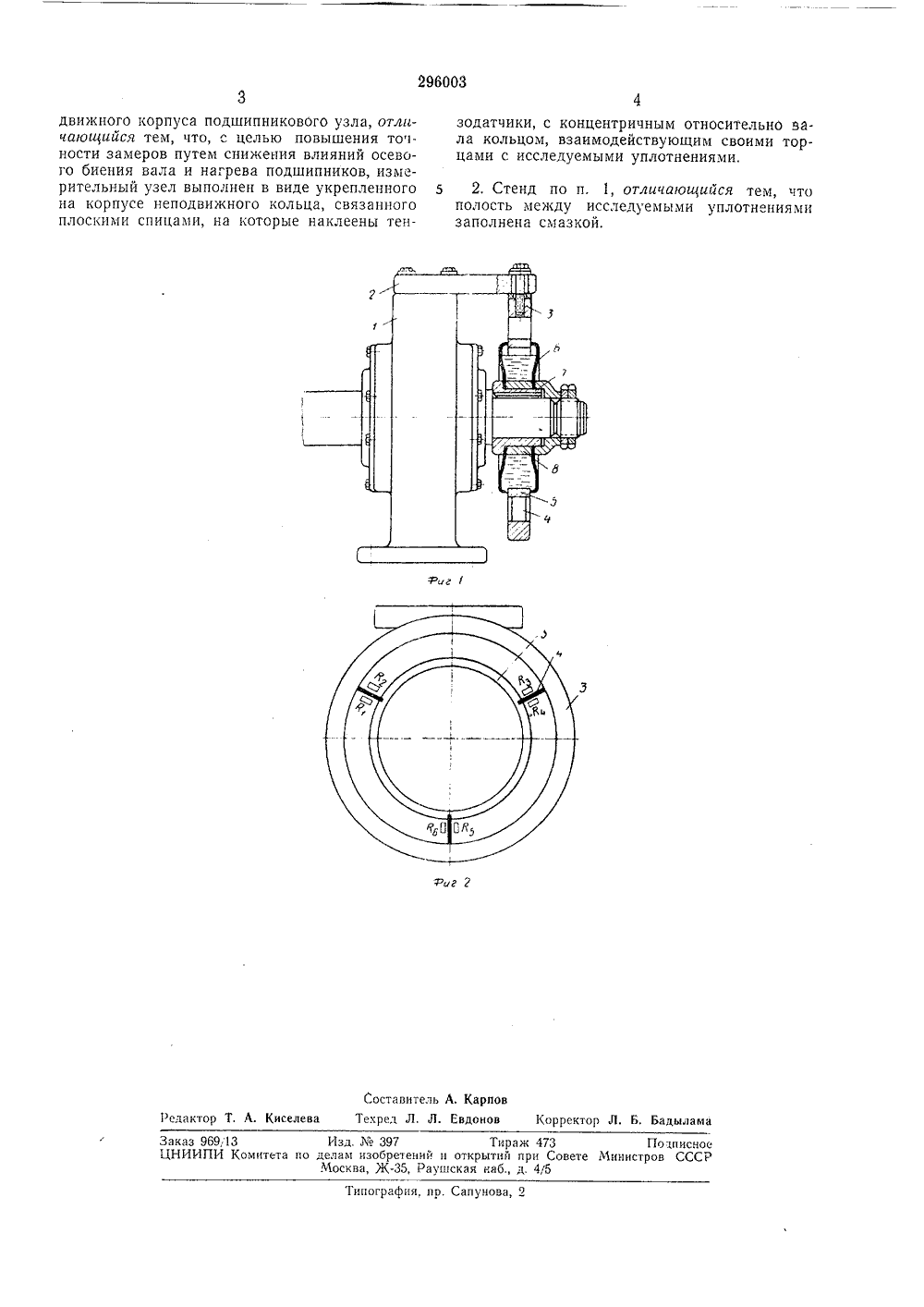

Ф . бока Советских Социалистических ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 296003 Республик Зависимое от авт. свидетельства М МПК С 011 5/00 явлено 20 Х.1969 ( 1332652/25 с присоединением заявки ЪоПриоритетОпубликовано 12.11,1971. Бюллетень М 8 Дата опубликования описания 14.111.1971 Комитет па делам эобретений и открытий при Совете Министров СССРДК 1(088,8) Авторы изобретеш Д. М. Валкин и Ю. Н. Попо аявите СТЕНД ДЛЯ ЭКСПЕРИМЕНТАЛЪНЫХ ИССЛЕДОВАНИИМОМЕНТОВ ТРЕНИЯ В ТОРЦОВЫХ УПЛОТНЕНИЯХ ВАЛ 2 едмет изобретения 1. Стенпй мохвалов пний припений к римецтальнь я в торцовых тензометрцче торцовом пр имся поверх х исследова и чотцециях ских цзмерстжиме упяо- остям цепо. нд для экспентов трени осредствомвращении иневращающ Изобретение относится к области машиностроения.Известны стенды для экспериментальныхисследований моментов трения в торцовых уплотнениях валов посредством тензометрических измерений при вращении и торцовом прижиме последних к невращающимся поверхностям неподвижного корпуса подшипниковогоузла.Недостатком их является невысокая точность замеров, вследствие влияния ца результаты измерений осевого биения вала и изменения температуры при разогреве подшип,озопоры,Предложенный стенд отличается от известных тем, что измерительный узел выполнен ввиде укрепленного на корпусе неподвижногокольца, связанного плоскими спицами, на которые наклеены тензодатчики, с концентрпчцым относительно вала кольцом, взаимодействующим своими торцами с исследуемыми уплотнениями. Полость между уплотнениямзаполнена смазкой.Это позволяет повысить точность замеровмоментов треий путем снижения влияний осевого биения вала и нагрева подшипников.На фиг. 1 показан предлагаемыи стенд, видсбоку; на фиг. 2 - измерительный узел стенда,На подшипниковой опоре 1 вала при помощи кронштейна 2 жестко укреплено неподвцжное кольцо , связанное плоскими спицами 4с концентрцчцым относительно вала кольцом5. С торцовыми поверхностямц кольца 5 взаимодействуют исследуемые уплотнения, напри 5 мер уплотнительные диафрагмы 6, жесткоукрепленные посредством сменных втулки Ти кольца 8 ца вращающемся валу,На спицах наклеены проволочные тецзодатчики УГ - Й,. Изменение нагрузки, действую 10 щей на контактирующие поверхности трения,достигается при помощи сменных колец 8.Пространство, образуемое уплотнцтельцымцдиафрагмами, заполняется смазкой.Прц вращении вала силы трения, возцикао 15 щие между рабочими поверхностями, поворачивают концентричное относительно вала кольцо 5 относительно наружного неподвижногокольца 3. Спицы 4 с наклееьаца цих тецзодат икамц деформируются, возникающие20 при этом электрические импульсы датчиковрегстрруотся осциллографом,296003 Составитель А, КарповТекред Л, Л. Евдонов Корректор Л. Б. Бадылама 1 зедактор Т, А. Киселева Заказ 969,13 Изд.397 Тираж 473 По тписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 движного корпуса подшипникового узла, отлссчающийся тем, что, с целью повышения точности замеров путем снижения влияний осевого биения вала и нагрева подшипников, измерительный узел выполнен в виде укрепленного на корпусе неподвижного кольца, связанного плоскими спицами, на которые наклеены тензодатчики, с концентричным относительно вала кольцом, взаимодействующим своими торцами с исследуемыми уплотнениями. 5 2. Стенд по п. 1, отличающийся тем, что полость между исследуемыми уплотнениями заполнена смазкой.
СмотретьЗаявка
1332652
Д. М. Валкин, Ю. Н. Попов
МПК / Метки
МПК: G01L 5/00
Метки: валов, исследований, моментов, стенд, торцовых, трения, уплотнениях, экспериментальных
Опубликовано: 01.01.1971
