Дискриминатор импульсов

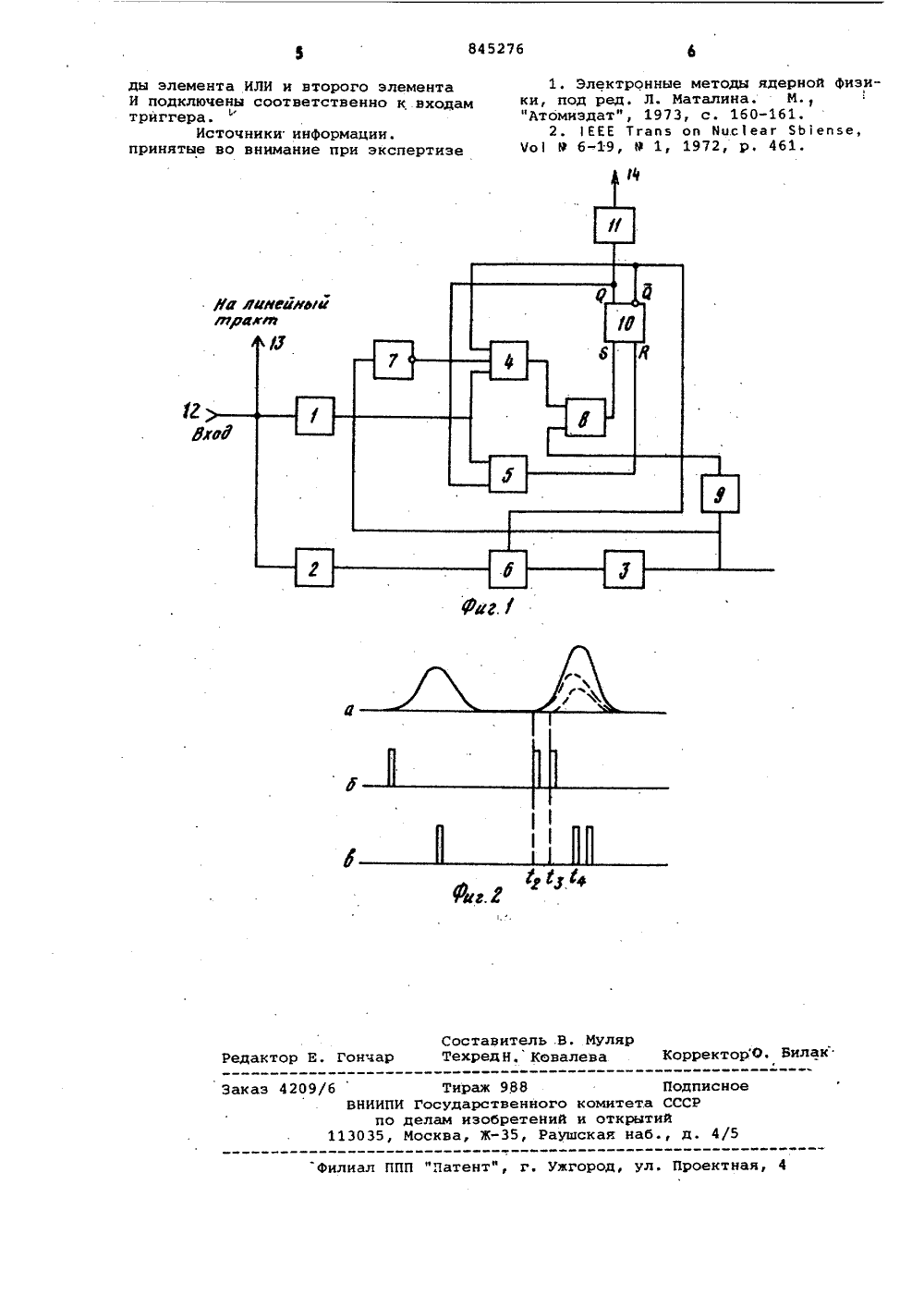

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советскик Социалистических Республик(51)м, кл,Н 03 К 5/19 Н 03 К 5/01 с присоединением заявки Йо -Государственный комитет СССР ио делам изобретений и открытий(54) ДИСКРИМИНАТОР ИИПУЛЬСОВ Изобретение относится к импульсной технике и спектрометрии и может быть использовано в импульсных анализато,рах,измерителях амплитуды статистически распределенных последовательностей импульсов.Известно устройство режекции наложенных импульсов, основанное на сравнении временного интервала, соответствующего пересечению нулевого уров ня двуполярным сигналом с определенным фиксированным интервалом времени Г 11. Это устройство. обеспечивает режекцию только дляимпульсов с определенными параметрами, обусловлен нымИ значением фиксированного интервала времени, При изменении параметровимпульса, возможны большие погрешности, связанные с потерями неискаженных импульсов или же с регистраци ей искаженных импульсов.Наиболее близким по технической сущности является устройство режекции наложенных импульсов и содержащее формирователь отметки "начало 25 импульса" и элементы И, основанное иа Формировании временного интервала "начало - вершина измеряемого иггпульса" и сравнении этих интервалов Г 23 Режекция импульсов проис ходит, если длительность интервала "начало - вершина измеряемого импульса" превышает длительность,фиксированного интервала.В этом устройстве также возможны большие погрешности, связанные с жестким заданием длительности формируеглого временного интервала, приводящие к снижению точности измерений.Целью изобретения является повышение точности измерения.Достигается это тем, что в дискриминатор импульсов, содержащий элементы И и формирователь отметки иначало импульса", выход которого подключен к первому входу элемента И, дополнительно введены формирователь временной отметки "вершина импульса", элемент НЕ, формирователь сигнала уп- равления, дифференцирующий элемент, триггер, элемент ИЛИ, причем первый вход второго элемента И подключен к выходу формирователя временной отметки "начало импульса", а вторые входы первого и второго элементов И подключены соотгетственно к нулевому и единичному выходам триггера, первый вход третьего элемента И соединен через формирователь временной5 10 15 20 25 30 35 40 45 50 55 б 0 65 отметки "вершина импульса", с входомФормирователя временной отметки "начало импульса", второй вход третьего элемента И соединен с нулевым выходом триггера, выход третьего элемента И через последовательно соединенные формирователь сигнала управления и рифференцирующий элемент, а его выход подключен к первому входу элемента ИЛИ, второй вход которого соединен с выходом первого элемента И, третий вход которого подключен через инвертор к входу дифференцирующего элемента при этом выходы элемента ИЛИ и второго элемента И подключены соответственно к входам триггера.На Фиг. 1 представлена функциональная схема устройства, на фиг. 2 - импульсная диаграмма работы устройства,Устройство содержит формирователь 1 временной отметки "начало импульса", Формирователь 2 временной отметки "вершина импульса", формирователь 3 сигнала управления, элементы И 4, 5 и б, элемент НЕ 7, элемент ИЛИ 8, дифференцирующий элемент 9, триггер 10, ключ 11, входную шину 12 и выходные шины 13 и 14. В момент поступления измеряемого импульса на вход усилительного тракта Формируется временная отметка (Фиг. 2, б) . В усилительном тракте входному импульсу придается оптимальная, с точки зрения отношения сигнал-шум, форма и длительность. При достижении импульсом максимального значения формируется временная отметка достижения вершины (фиг. 2,в). В момент г., (фиг, 2, а), . поступает сигнал неискаженный наложениями и, следонательно, подлежащий регистрации. В момент с поступает сигнал, на который в момент с 3 накладывается следующий сигнал (соотношения амплитуд сигналов в общем случае может быть любым), Результирующий сигнал несет искаженную информацию и должен быть исключен иэ регистрации.Как видно из фиг. 2 в интервал; с -с 4 (начало сигнала - вершина) поступает в момент 3 импульс начала следующего сигнала. Поступление этого импульса является признаком, по которому в предлагаемом устройстве осуществляется режекция искаженных сигналов.Утройстно работает следующим об- разомЗа начальное состояние триггера 10 принимаем "1". Тогда сигнал с выхода формирователя 1 проходит открытый элемент И 5 и устанавливает триггер 10 н "0". При этом открываются элементы И 4 и б, потенциал с выхода Я триггера 10 запирает ключ 11, Фронт импульса проходит на шину 13. В случае, если вслед эа сигналом момента поступления импульса на вход Формирователя 2 формируется сигнал вершины импульса, то этот сигнал проходит открытый элемент И б и запускает формирователь 4 сигнала управления. дифференцирующий элемент 9 выделяет задний фронт сигнала управления и через элемент ИЛИ 8 триггер 10 перебрасывается в состояние "1". После этого устройство готово к приему следующего сигнала. В случае, когда за первым сигналом момента поступления импульса на шину 12 поступает второй сигнал, то он проходит открытый элемент И 4 и устанавливает триггер 10 в состояние "1".При этом блокируется элемент И б и включается ключ 11.Сигнал управления не вырабатывается, т.е. оба входных импульса режектируются, С формирователя 3 через инвертор 7 сигнал поступает на элемент И 2. Это необходимо для блокировки элемента И 4 на время формирования импульса упранления с тем, чтобыв этот интервал времени не произошел переброс триггера сигналом от очередного входного импульса.Предложенное устройство режекции наложенных импульсов позволяет значительно повыситв точность амплитудного анализа импульсов за счет исключения жесткого задания длительности формируемого интервала времени.Формула изобретенияДискриминатор импульсов, содержащий элементы И и формирователь временной отметки "начало импульса" выход которого подключен к первому входу первого элемента И, о т л и ч аю щ и й с я тем, что, с целью повышения точности измерения, в него дополнительно введены Формирователь временной отметки "вершина импульса",элемент НЕ, формирователь сигналауправления, дифференцирующий элемент,триггер, элемент ИЛИ, причем первыйвход второго элемента И подключен квыходу Формирователя временной отметки "начало импульса", вторые входыпервого и второго элементов И подключены соответственно к нулевому и единичному выходам триггера, первый входтретьего элемента И соединенчерез формирователь временной отметки "вершина импульса" с входом формирователя временной отметки "начало импульса", второй вход третьего элемента И соединен с нулевым выходом триггера, выход третьего элемента И через последовательно соединенные формирователь сигнала управления и дифференцирующий элемент подключен к первому входу элемента ИЛИ, второй вход которого соединен с выходом первого элемента И, третий вход которого подключен через инвертор к нходу дифференцирующего элемента, при этом выхо(845276 1. Электронные методы ядерной физики, под ред. Л. Маталина. М., "Атомиздат", 1973, с. 160-161.2. ЕЕЕ Тгапь оо йцс 1 еаг 5 Ьепье, Уо Р 6-19, 9 1, 1972, р. 461. ды элемента ИЛИ и второго элементаИ подключены соответственно к входамтриггераИсточники информации.принятые во внимание при экспертизе я Составитель .В. Мул рГончар ТехредН, Ковалева КорректорО. Билак едак ое За илиал ППП "Патент", г. Ужгород, ул, Проектная, 4 4209/6 ВНИИ п 113035Тираж 98 Государстве делам изобре Москва, Жог ни Ра Подкомитета СССи открытийскан наб., д
