Цифровой интегратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

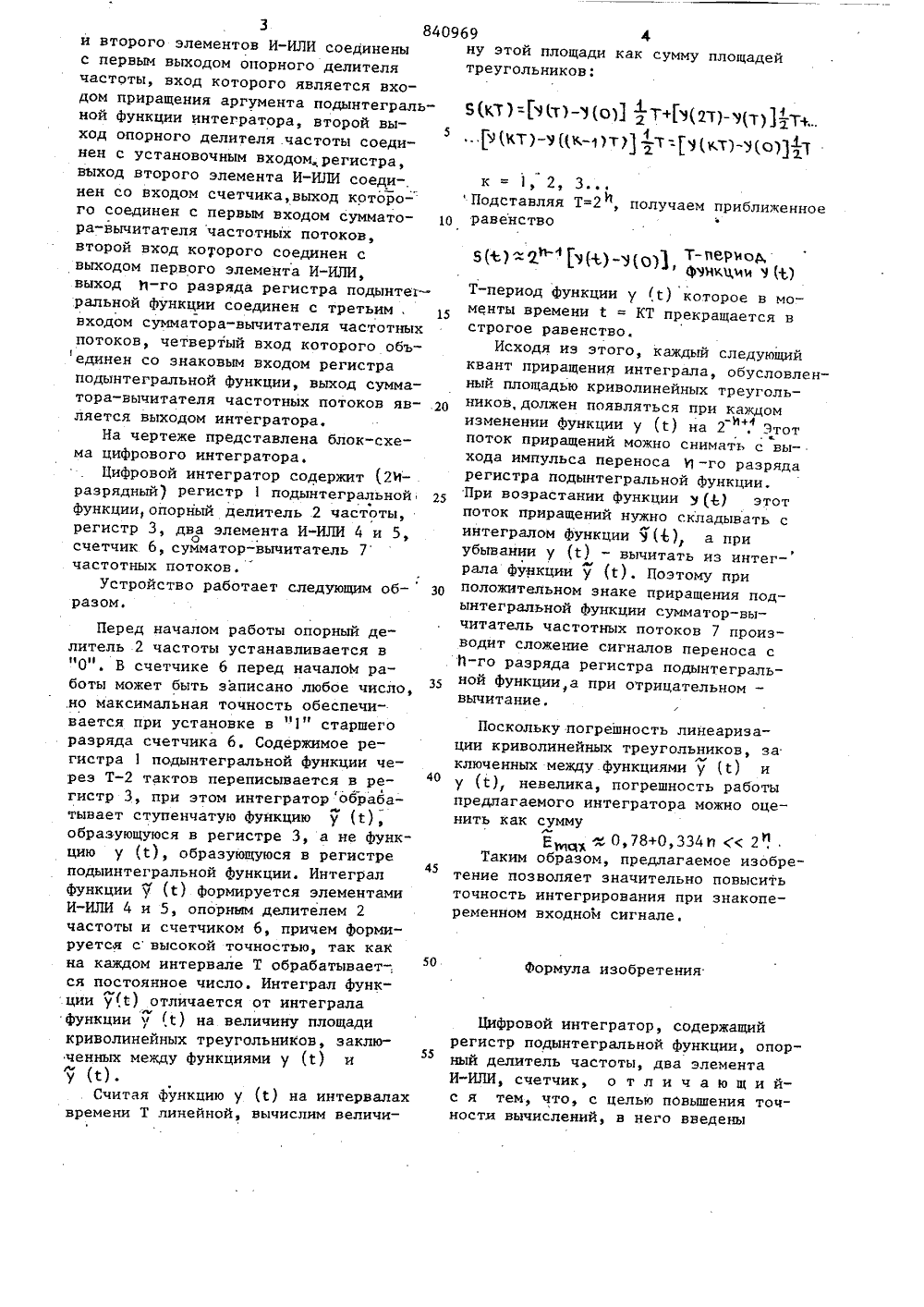

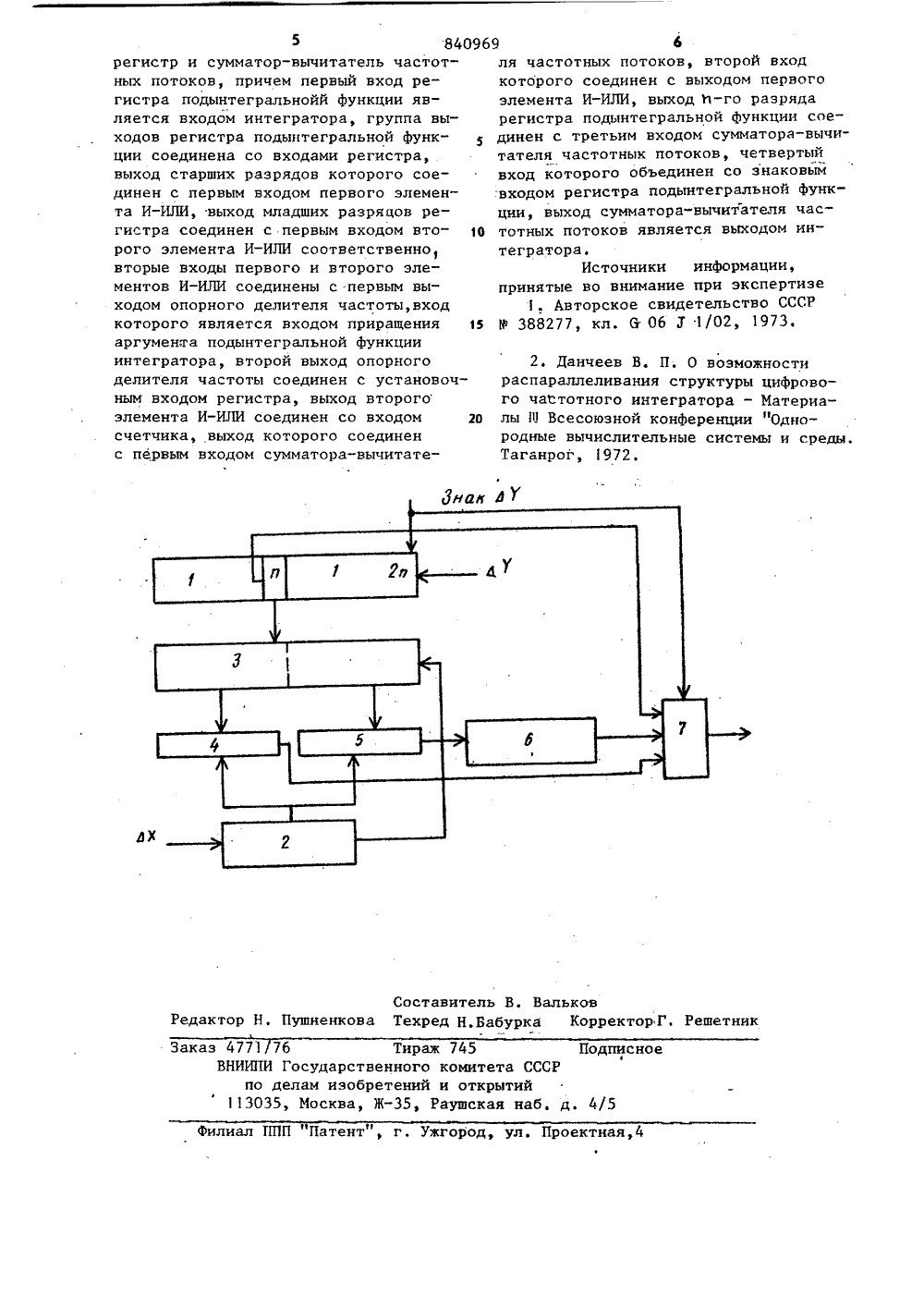

(и)840969 Союз СоветскикСоциалистическикРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51)М., Кд,6 06 Х 1/02 Ьеударвтвеннвй квинтет СССР в делам нзебретеикй и еткрытий(088.8) Дата опубликования описания 25.06,81(72) Авторы изобретения В. П. Данчеев и Б. Н, Денисьев Московский ордена Ленина энергетический институт(54)ЦИФРОВОЙ ИНТЕГРАТОР О Изобретение относится к вычислительной технике и может быть использовано при разработке цифровых интегрирующих машин.Известен цифровой интегратор, содержащий реверсивный счетчик, опорный делитель частоты,1 исхем И-ИЛИ, (ш) счетчиков-делителей частоты, линии задержки и элементы Недостаток цифрового интегратора большойобъем обоРудования.Наиболее близким по технической сущности к предлагаемому изобрете 15 нию является цифровой интегратор, содержащий регистр подыинтегральной функции, в качестве которого при знакопеременном входном сигнале может быть использован реверсивный счетчик, опорный делитель частоты, два элемента, два элемента И-ИЛИ, счетчик-делитель частоты и линия задержки 21. Недостатком интегратора является низкая точность вычислений при интегрировании переменных сигналов.Цель изобретения - повышение точности работы цифрового интегратора.Поставленная цель достигается тем, что в цифровой интегратор,содержащий регистр подынтегральной функции, опорный делитель частоты, два элемента И-ИЛИ, счетчик, о т л ич а ю щ и й с я тем, что, с целью повышения точности вычислений, в него введены регистр и сумматор-вычитатель частотных потоков, причем первый вход регистра подынтегральной функции является входом интегратора, группа выходов регистра подынтегральной функции соединена со входами регистра, выход старших разрядов которого соединен с первым входом первого элемента И-ИЛИ, выход младших разрядов регистра соединен с первым входом второго элемента И-ИЛИ соответственно, вторые входы первого2. Данчеев В. П. О возможностираспараллеливания структуры цифрового ча".тотного интегратора - Материа лы Ш Всесоюзной конференции нОднородные вычислительные системы и среды.Таганрог, 972. 5 84096 регистр и сумматор-вычитатель частотных потоков, причем первый вход регистра подынтегральнойй функции является входом интегратора, группа выходов регистра подынтегральной функ 5 ции соединена со входами регистра, выход старших разрядов которого соединен с первым входом первого элемента И-ИЛИ, выход младших разрядов регистра соединен с первым входом вто О рого элемента И-ИЛИ соответственно1 вторые входы первого и второго элементов И-ИЛИ соединены с .первым выходом опорного делителя частоты, вход которого является входом приращения 15 аргумента подынтегральной функции интегратора, второй выход опорного делителя частоты соединен с установочным входом регистра, выход второго элемента И-ИЛИ соединен со входом счетчика, выход которого соединен с первым входом сумматора-вычитате 9 6ля частотных потоков, второй вход которого соединен с выходом первого элемента И-ИЛИ, выход И-го разряда регистра подынтегральной функции соединен с третьим входом сумматора-вычитателя частотнык потоков, четвертый вход которого объединен со знаковйм входом регистра подынтегральной функции, выход сумматора-вычитателя частотных потоков является выходом интегратора.Источники информации, принятые во внимание при экспертизе1Авторское свидетельство СССР У 388277, кл. Ь 06 У 1/02, 1973.аказ 4771 76 Тираж 745 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб. д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
СмотретьЗаявка
2820854, 21.09.1979
МОСКОВСКИЙ ОРДЕНА ЛЕНИНА ЭНЕРГЕТИЧЕСКИЙИНСТИТУТ
ДАНЧЕЕВ ВЛАДИСЛАВ ПАВЛОВИЧ, ДЕНИСЬЕВ БОРИС НИКОЛАЕВИЧ
МПК / Метки
МПК: G06J 1/02
Метки: интегратор, цифровой
Опубликовано: 23.06.1981
Код ссылки
<a href="https://patents.su/3-840969-cifrovojj-integrator.html" target="_blank" rel="follow" title="База патентов СССР">Цифровой интегратор</a>
