Устройство для ввода информациив обучающую машину

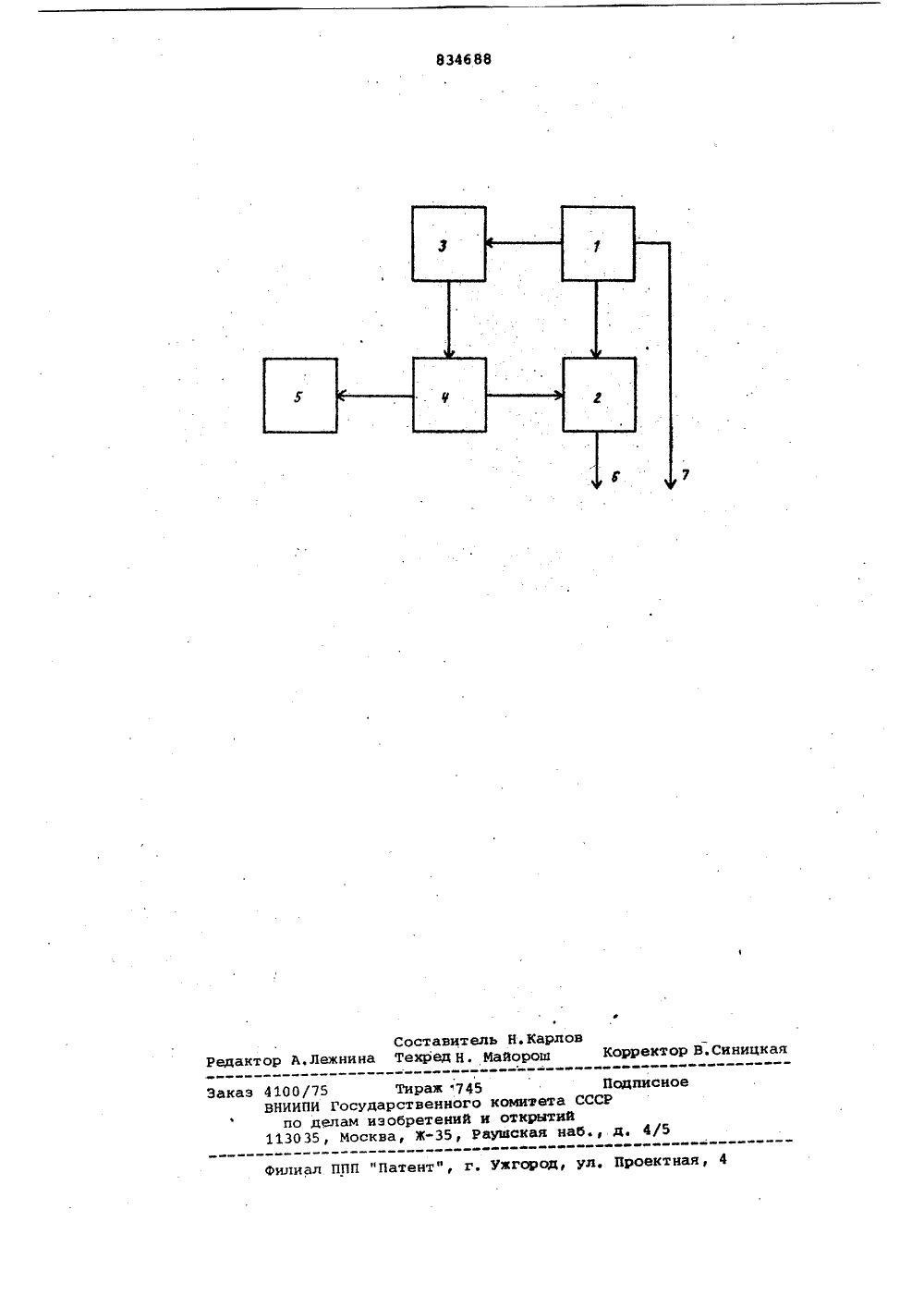

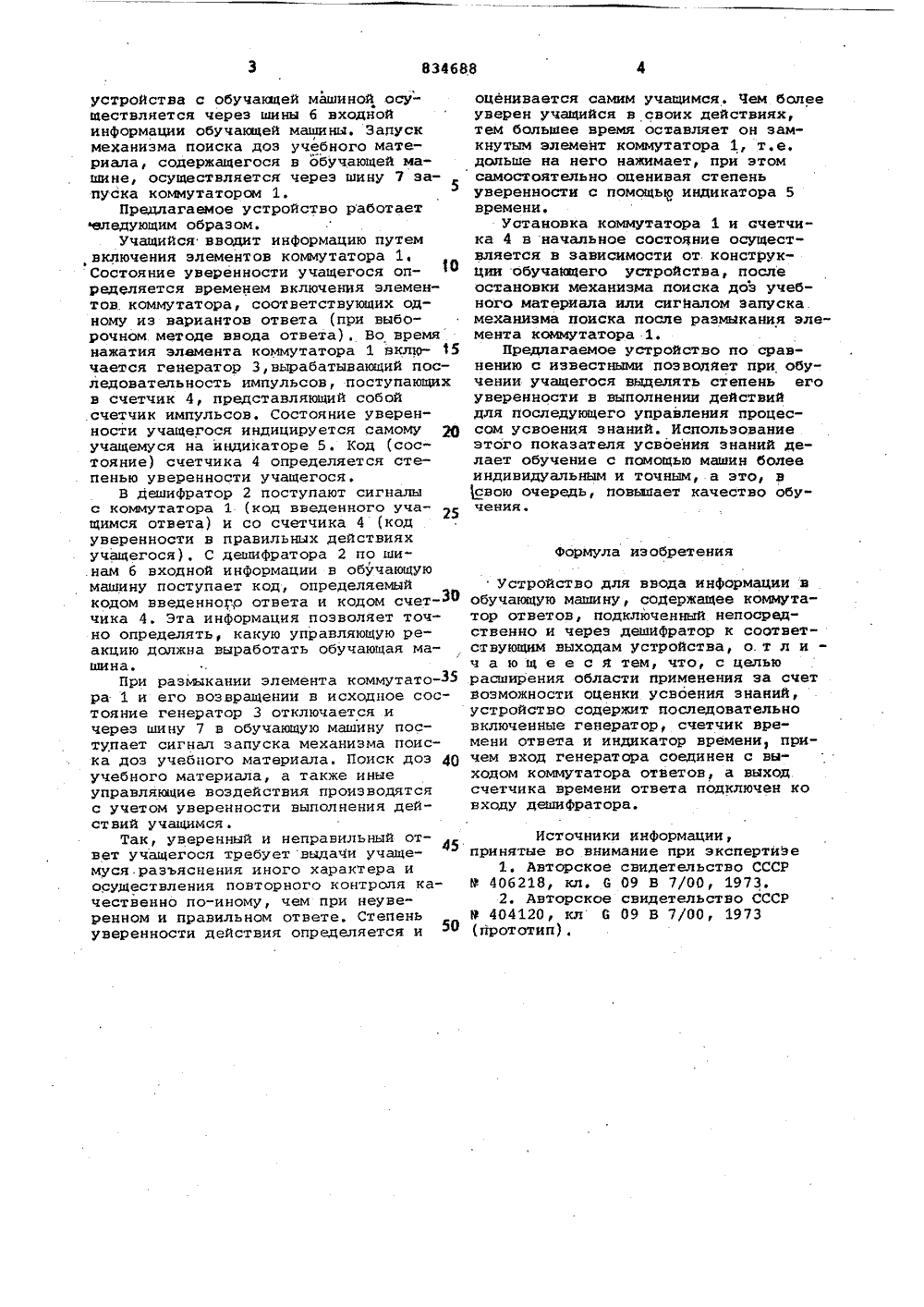

Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВ ЕТВЛЬСТВУ Союз Советских Сфцнвлнстическик Республнк(51) М. Кл.З с присоединением заявки Й 9 О Об Г 3/02 Госуаарственный коиитет СССР по делан нзобретекий и открытяйОпубликовано 3005.81. Бюллетень й 9 20 Дата опубликования описания 300581 А. Н, Маляров(54) УСТРОЙСТВО ДЗИ ВВОДА ИНФОРМАЦИИ В ОБУЧМЦУЮ МАШИНУИзобретение относится к автоматике и .вычислительной технике и можетбыть использовано в обучающих и кон.тролирующих машинах,Известно устройство для ввода информации в обучающую машину, содержащее плату с контактами, сменную перфокарту, токопроводящую пластину ибланк-задание, расположенные последовательно над платой с контактамиЯ.Однако данное устройство имеетОграниченную точность,Наиболее близким к предлагаемомуявляется устройство, содержащее коммутационные элементы набора информации, триггеры набора информации, дешифратор, коммутационный элемент разрешения ввода информации и дифференцирующую цепь 2. Это устройство позволяет увеличить объем набираемойучащимся информации.В число характеристик усвоения.учащимся материала входит показательуверенности выполнения действий. Оцен 5ка уверенности выполнения действийучащимся позвсдяет более точно управлять процессом усвоения знаний,Однако известные устройства не позволяют определять и регистрировать 30 2.уверенность уяащегося в правильности своих действий для того, чтобы эффективно управлять процессом усвоения знаний.Причиной укаэанного недостака является отсутствие,в устройствах бло;- ков, позволяющих. осуществить выде-ление и регистрацию указанной характеристики усвоения.Цель изобретения - расширение области применения за счет возможности оценки усвоения знаний;Иоставленная цель достигается тем, что в известное устройство, содержаЩее коммутатор ответов, подключенный непосредственно и через дешифратор к соответствующим выходам устройства, введены последовательно включенные генератор, счетчик времени ответа й индикатор времени, причем вход генератора .соединен с выходом коммутатора ответов, а выход счетчика времени ответа йодключен ко входу дешифратора.На чертеже представлена блок-схемафпрвдлагаемого устройства.Устройство содержит коммутатор 1 ответов, деаифратор 2, генератор 3, счетчик 4 времени ответа и индикатор 5 времени. информационная связьустройства с обучакщей машиной осуществляется через шины б входной информации обучающей машины. Запуск механизма поиска доз учебного материала, содержащегося в обучающей машине, осуществляется через шину 7 за пуска коммутатором 1.Предлагаемое устройство работает епедующим образом.Учащийся вводит информацию путем включения элементов коммутатора 1. Состояние уверенности учащегося определяется временем включения элементов коммутатора, соответствующих одному из вариантов ответа (при выборочном.методе ввода ответа), Во время нажатия элемента коммутатора 1 вклю чается генератор З,вырабатывающий последовательность импульсов, поступающих в счетчик 4, представляющий собой счетчик импульсов. Состояние уверенности учащегося индицируется самому щ учащемуся на индикаторе 5, Код (состояние) счетчика 4 определяется степенью уверенности учащегося.В дешифратор 2 поступают сигналы с коммутатора 1 (код введенного учащимся ответа) и со счетчика 4 (код уверенности в правильных действиях учащегося), С дешифратора 2 по ши.нам б входной информации в обучающую машину поступает код, определяемый кодом введенного ответа и кодом счет- ОЗО чика 4. Эта информация позволяет точно определять, какую управляющую реакцию должна выработать обучающая машина.При разьыкании элемента коммутато-З 5 ра 1 и его возвращении в исходное состояние генератор 3 отключается и через шину 7 в обучающую машину поступает сигнал запуска механизма поиска доз учебного материала, Поиск доз 4 О учебного материала, а также иные управляющие воздействия производятся с учетом уверенности выполнения действий учащимся.Так, уверенный и неправильный ответ учащегося требует выдачи учащемуся. разъяснения иного характера и осуществления повторного контроля качественно по-иному, чем при неуверенном и правильном ответе. Степень уверенности действия определяется и оценивается самим учащимся. Чем более уверен учащийся в своих действиях, тем большее время оставляет он замкнутым элемент коммутатора 1, т,е. дольше на него нажимает, при этом самостоятельно оценивая степень уверенности с помощью индикатора 5 времени.Установка коммутатора 1 и счетчика 4 в начальное состояние осуществляется в зависимости от конструкции Обучающего устройства, после остановки механизма поиска доз учебного материала или сигиалом запуска. механизма поиска после размыкания элемента коммутатора 1.Предлагаемое устройство по сравнению с известными позволяет при обучении учащегося выделять степень его уверенности в выполнении действий для последующего управления процессом усвоения знаний. Использование этого показателя усвоения знаний делает обучение с помощью машин более индивидуальным и точным, а это, в свою очередь, повьыает качество обучения.Формула изобретенияУстройство для ввода информации в обучающую машину, содержащее коммутатор ответов, подключенный непосредственно и через дешифратор к соответствующим выходам устройства, о. т л ич а ю щ е е с я тем, что, с целью расширения области применения за счет возможности оценки усвоения знаний, устройство содержит последовательно включенные генератор, счетчик времени ответа и индикатор времени, причем вход генератора соединен с выходом коммутатора ответов, а выход счетчика времени ответа подключен ко входу дешифратора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 406218, кл. 6 09 В 7/00, 1973.2. Авторское свидетельство СССРР 404120, кл О 09 В 7/ОО, 1973%открытийушская наб., д. 4/5 4100/75 тираж 745 ВНИИНИ Государственногопо делам изобретений и 113035, Москва, Ж, Ра П "Патент", г. ужгород, ул, Проектная илиал Составитель Н. КарловЛежнина Техред Н. Майорош Корректор В. Синицк
