Генератор пачек импульсов

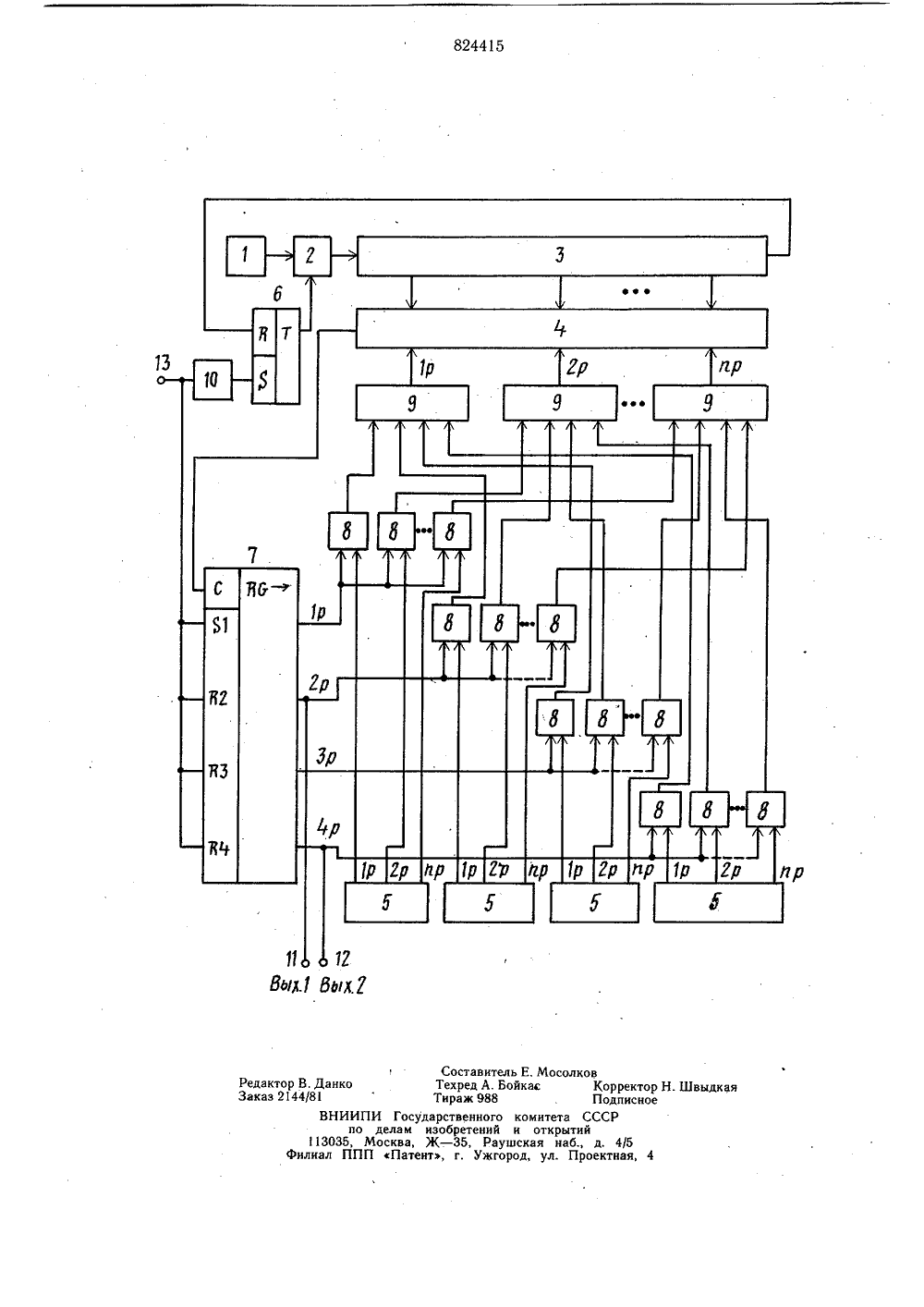

Союз СфеетскфаСфцналистмческккРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 111 824415(51) М.К .,Н 03 К 3/64 Геиударстаиивый кемитет СССРф делам изебретвиий и открытий(54) ГЕНЕРАТОР. ПАЧЕ ПУЛЬС Цельости ге Поставленная цель достигается тем, чтов генератор пачек импульсов, содержащий генератор тактовых импульсов, счетчик импульсов, выход которого соединен с первым входом управляющего триггера, разрядные выходы счетчика импульсов соединены с первыми входами блока сравнения кодов, задающие элементы, элементы И, дополнительно введены элемент И, элемент задержки, элементы ИЛИ и регистр сдвига, разрядные выходы которого соединены с первыми входами элементов И, вторые входы которых подключены к соответствующим выхо 1 б дам задающих элементов, а выходы элементов И через соответствующие элементы ИЛИ подключены ко вторым входам блока сравнения кодов, выход которого соединен с первым разрядным входом .регистра сдвига, остальные разрядные входы которого через элемент задержки соединены со вторым входом управляющего триггера, выход которого соединен с первым входом дополнительного элемента И, второй вход которого соединен с выходом генератора тактовых имИзобретение относится к импульсной технике и может быть использовано в программно-временных устройствах и устройствах контроля.Известно устройство для генерации па.- чек импульсов, содержащее счетчик импульсов, блок сравнения, генератор частоты, триггеры, элементы НЕ и И 111.Недостатком устройства является невозможность получения выходных импульсов с постоянной частотой их повторения.Наиболее близким техническим решением к предлагаемому изобретению является устройство для генерации серий импульсов, содержащее последовательно соединенные управляющий триггер; управляемый генератор, счетчик импульсов, и триггеров, п элементов И и и задающих элементов, соединенных через элементы сравнения, выходы которых подключены ко входам триггеров, с выходами счетчика,Недостатком данного устройства является его сложность и, как следствие, пониженная надежность. Это обуславливается тем, что для получения сигналов на и выходах необходимо и устройств сравнения кодов, состоящих из К элементов сравнения. обретения - повышение надежатора.пульсов, а выход подключен ко входу счетчика импульсов.На чертеже представлена функциональная схема генератора пачек импульсов,Генератор содержит генератор 1 тактовых импульсов, дополнительный элемент И 2 счетчик 3 импульсов, блок 4 сравнения кодов, задающие элементы 5, управляющий триггер 6, регистр 7 сдвига элементы И 8, элементы ИЛИ 9, элемент0 задержки, выходные шины 11 и 12, шина 13 Пуск.Работа генератора заключается в следующем. Г 1 еред началом очередного цикла работы управляющий триггер 6 находится в нулевом состоянии и сигналы генератора 1 1 на счетчик 3 импульсов не поступают. Во всех разрядах регистра 7 сдвига записаны нули,По сигналу, поступающему на шину 13, в первый разряд регистра 7 сдвига заноситО ся единица. По этому же сигналу через время, определяемое элементом 10 задержки, опрокидывается управляющий триггер 6 и импульсы генератора 1 через элемент И 2 поступают на вход счетчика 3 импуль-сов. В момент равенства кода на выходах счетчика 3 импульсов коду задающих элементов 5, поступающему через открытые сигналом первого разряда регистра 7 сдвига элементы И 8 и элемент ИЛИ 9 на входы блока 4 сравнения кодов, на выходе ЗО этого блока 4 вырабатывается импульс напряжения. Этим же импульсом производится запись единицы из первого во второй разряд регистра 7 сдвига, и на выходной шине 11 формируется передний фронт, первого выходного импульса. Ко входам бло 35 ка 4 сравнения кодов через элементы И 8 и элементы ИЛИ 9 подключаются выходы задающих элементов 5. При равенстве кодов на выходах счетчика 3 импульсов и задающих элементов 5 происходит запись еди о ницы в третий разряд регистра 7 сдвига и формируется задний фронт импульса на выходной шине 11. Аналогично происходит формирование следующего выходного импульса, Таким образом, задавая значения кодов задающих элементов 5, можно формировать последовательность прямоугольных импульсов напряжения различной длительности в любое время в течение рабочего цикла. По окончании работы цикла сигнал с выхода счетчика 3 импульсов опрокидывает управляющий триггер 6, и импульсы с генератора 1 не проходят через элемент И 2,Формула изобретенияГенератор пачек импульсов, содержащий генератор тактовых импульсов, счетчик импульсов, выход которого соединен с первым входом управляющего триггера, разрядные выходы счетчика импульсов соединены с первыми входами блока сравнения кодов, задающие элементы, элементы И, отличаюи 1 ийся тем, что, с целью повышения надежности генератора, в него дополнительно введены элемент И, элемент задержки, элементы ИЛИ и регистр сдвига, разрядные выходы которого соединены с первыми входами элементов И, вторые входы которых подключены к соответствующим выходам задающих элементов, а выходы элементов И через соответствующие элементы ИЛИ подключены ко вторым входам блока сравнения кодов, выход которого соединен с первым разрядным входом регистра сдвига, остальные разрядные входы которого через элемент задержки соединены со вторым входом управляющего триггера, выход которого соединен с первым входом дополнительного элемента И, второй вход которого соединен с выходом генератора тактовых импульсов, авыход подключен ко входу счетчика импульсов,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР493902, кл. Н 03 К 3/64, 1972.2. Авторское свидетельство СССР630735, кл. Н 03 К 3/64, 1977.824415 оставитель Е. Мхред А. Бойкасраж 988 Редактор В, ДанкоЗаказ 2144/81ВНИИПИпо дел113035, МосФилиал ППП дкая Ти осударс м изоб а, Ж - атент,енного ко мите етений и откр 5, Раушская нУжгород, ул. Вьи Вих.г олков Корректор Н. Ш Подписное а СССРытийаб., д. 4/5Проектная
