Регулятор давления

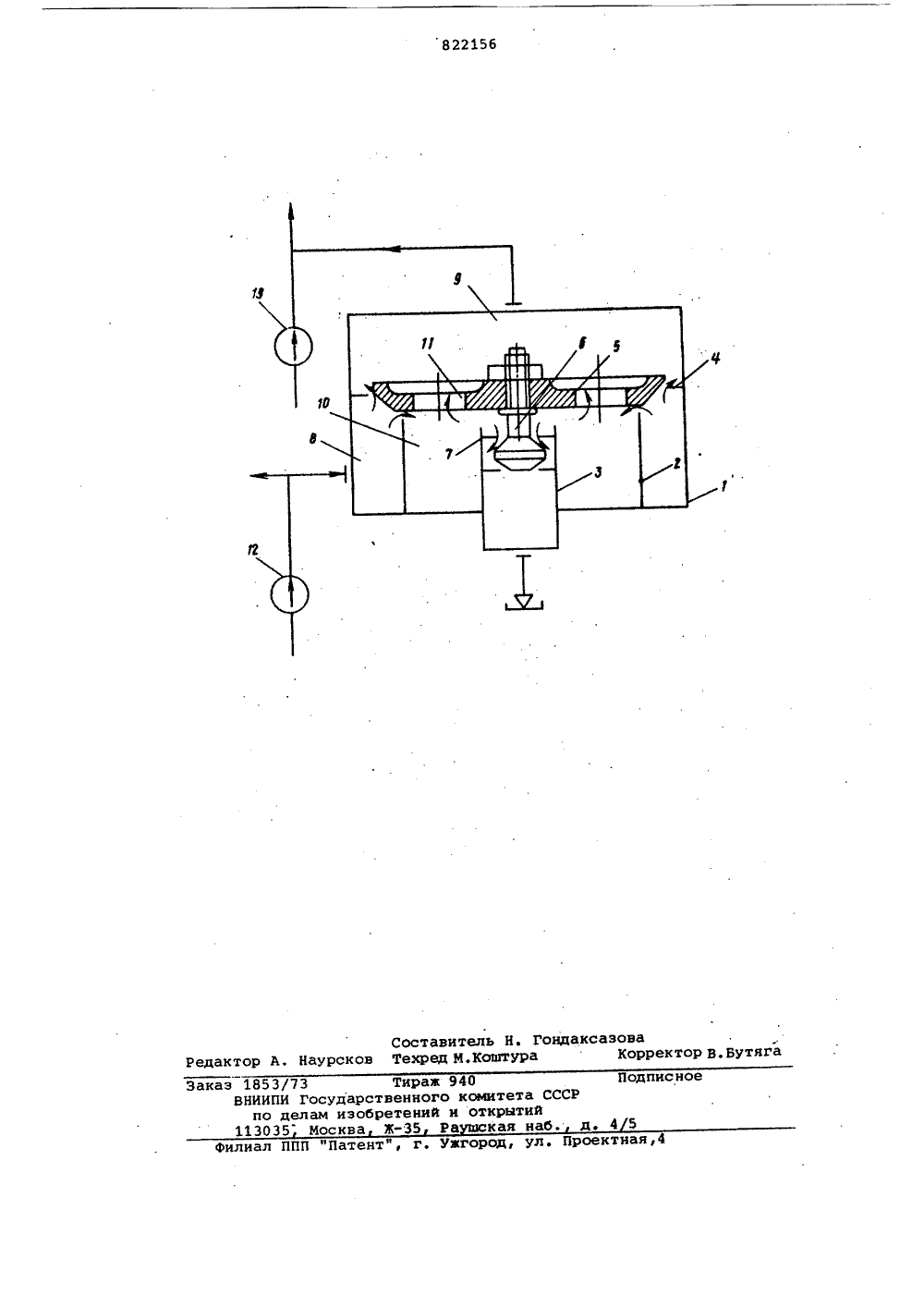

Союз Советских Социаектических РеспубликОПИСАНИЕ ИЗОБРЕТЕНИЯ пп 82 2156 К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ(61) Дополнительное к авт. свид-ву(22) Заявлено 090779(21) 2792116/18-24с присоединением заявки Ио(51)М. Кл.з С, 05 Ъ 16(10 Государственный комитет СССР по делам изобретений н открытиб(54) РЕГУЛЯТОР ДАВЛЕНИЯ ИзОбретение относится к теплоэнергетике и может быть использовано в системах регулирования давления турбомашин.Известен регулятор давления, .исполнительный элемент которого выполнен в виде плунжера с дросселирующей конусной головкой и уравновешивающим поршнем, нагруженным пружиной Г 11.Однако трение в подвижных элементах и возможность засорения зазоров между элементами значительно снижает качество и надежность работы таких устройств, особенно в сис" темах, режимы работы которых требуют резкого включения клапана на непродолжительное время. Кроме того применение таких клапанов связано с постоянными потерями рабочей жидкости через зазоры между элементами. Другим существенным недостатком этих устройств является их ограниченная пропускная способность. При необходимости обеспечения больших расходов конструкция устройства становится сложной и громоздкой.Наиболее близким по технической сущности к предлагаемому является регулятор давления системы регулиро" вания турбомашин, содержащий дроссельную диафрагму и основное сопло,концентрично установленное в корпусеи образукщее с ним входную камеру, а,также дренажное сопло и тарельчатыйклапан, связанный с дроссельной диафрагмой и основным соплом и образующий с корпусом выходную камеру 2Недостатком данного регуляторадавления является значительный расход рабочей жидкости через дренажноесопло.Цель изобретения - упрощение конструкции, повышение надежности за 15 счет исключения трущихся элементовн повьзпение экономичности за счетуменьшения потерь рабочей жидкости.Поставленная цель достигаетсятем, что регулятор содержит двухсе дельный клапан, соединенный с тарельчатым клапаном и дренажным соплом,расположенным концентрично внутриосновного сопла и образукщим с нимпромежуточную камеру, соединенную с 25 выходной камерой,а также тем, чтопромежуточная камера соединена свыходной камерой через отверстия, выполненные в тарельчатом клапане тем,что седла двухседельного клапана выЗ Полнены в виде выступов, расположен 822156Формула изобретения Источники информации,принятые во внимание при экспертизеЩ 1, Башта Т. М. Гидропривод игидропневмоавтоматика. М., "Машиностроение", 1972, с. 147.2. Авторское свидетельство СССРпо заявке Р 2606238, кл, С 052 16/00,уз 1978 (прототип),ных внутри дренажного сопла, н, кро. ме того, тем, что выступы выполнены в виде колец, установленных с возможностью регулировки.На чертеже схематически представлена конструкция регулятора давления.Регулятор содержит корпус 1, в котором установлено основное сопло 2, внутри которого расположено дренажное сопло 3 и дроссельная диафрагма 4. В центре тарельчатого клапана 5 закреплен двухседельный клапан 6 с верхней и нижней рабочими поверхностями, седла которого выполнены в виде выступов 7 дренажного сопла 3. Основное сопло 2 и дросседьная диафрагма 4 образуют с корпусом входную камеру 8. 15 Тарельчатый клапан 5 образует с корпусом 1 выходную камеру 9. Двухседельный клапан 6 образует с основным седлом 2 промежуточную камеру 10Камера 9 сообщена с камерой 10 посредО ствсм отверстий 11, выполненных в тарельчатом клапане 5 и расположенных между основным 2 и дренажным 3 соплами. Камеры 9 и 10 соединены с напорной магистралью насоса 13, а камера 8 - с магистралью насоса 12, который в требуемых режимах подключается параллельно к насосу 13.Регулятор работает следующим образом.30Равновесие тарельчатого клапана : 5 при любом его промежуточном положении определяется соотношением давлений в камерах нади под ним. При расчетных статических режимах тарельчатый клапан 5 прижат к дроссельной диафрагме 4 и основному соплу 2, запирая клапаном 6 дренажное сопло 3. Каждый из насосов прй этом работает на свою отдельную магистраль.При уменьшении давления в камере 9,40 например, при резком увеличении расхода от насоса 13, равновесие тарельчатого клапана нарушается, и он пере" мещается вверх. Перемещение тарельчатого клапана происходит до тех пор, 4 пока не восстановится соотношение давлений в камерах над и под ним, При своем перемещении тарельчатый клапан увеличивает подпитку камеры 9 через щель, образованную кромкой дрос- о сельной диафрагмы 4 и боковой поверхноотью тарельчатого клапана 5 и камеры 10 через щель, образованную торцом основного оспла 2 и нижней поверхностью тарельчатого клапана 5, Одновременно с подпиткой камеры 9 через отверстия 11 в тарельчатом клапане, часть подпитки из основного сопла 2 направляется в дренаж через щель, образованную выступом 7 и нижней поверхностью клапана 6. С увеличением подъема тарельчатого клапана расход в дренаж уменьшается, так как верхняя поверхность клапана 6 прибли жается к верхнему выступу 7. Таким образом, при крайних положениях тарельчатого клапана 5 расход в дренаж отсутствует, а в промежуточных пОЛожениях ограничен клапаиом 6 и выступом 7. При последующем повышении давления в камере 9, процесс протекает в обратном направлении. Конец переходного процесса в этой магистрали насоса 11 обычно связан с возникновением гидроудара в этой магистрали, В этом случае тарельчатый клапан 5 перемещается вниз, освобождая дополнительный объем в камере 9 и открывая расход в дренаж через клапан 6. Одновременно с этим закрывается подвод жидкости от магистрали насоса 12. В результате этого происходит сглаживание действия гидро- удара на магистраль насоса 13.Таким образом, предлагаемый регулятор давления обладает повышенной надежностью, экономичен и имеет более простую конструкцию. 1. Регулятбр давления, содержащий дроссельную диафрагму и основное сопло, концентрично установленные в корпусе и образующие с ним ходную камеру, а также дренажное сопло и тарельчатый клапан, связанный с дроссельной диафрагмой и основным соплом и образующий с корпусом выходную камеру, о т л и ч а ющ и й с я тем, что, с целью повышения надежности, экономичности и упрощения регулятора, он содержит двух- седельный клапан, соединенный с тарельчатым клапаном и дренажным соплом, расположенным концентрично внутри основного сопла и образующим с ним промежуточную камеру, соеди-. ненную с выходной камерой.2. Регулятор по п. 1, о т л ич а ю щ и й с я тем, что, в нем промежуточная камера соединена с выходной камерой через отверстия, выполненные в тарельчатом клапане.3. Регулятор по пп, 1 и 2, о т - л и ч а ю щ и й с я тем, что в нем седла двухседельного клапана выполйены в виде выступов, расположенных внутри дренажного сопла.4, Регулятор по п. 3, о т л ич а ю щ и й с я тем, что выступы выполнены в виде колец, установленных с воэможностью регулировки.822156 аказ 1853/73 Тираа 940 ВНИИПИ Государственного комитета по делам изобретений и открыти 113035 Москва ЖРа кая нодписное илиал ППП "Патент", г. Ужгород, ул. Проектная,Составитель Н. Гондаксазовадактор А. Наурсков Техред И,Коштура Корректор В.Бутяга
