Электролит палладирования

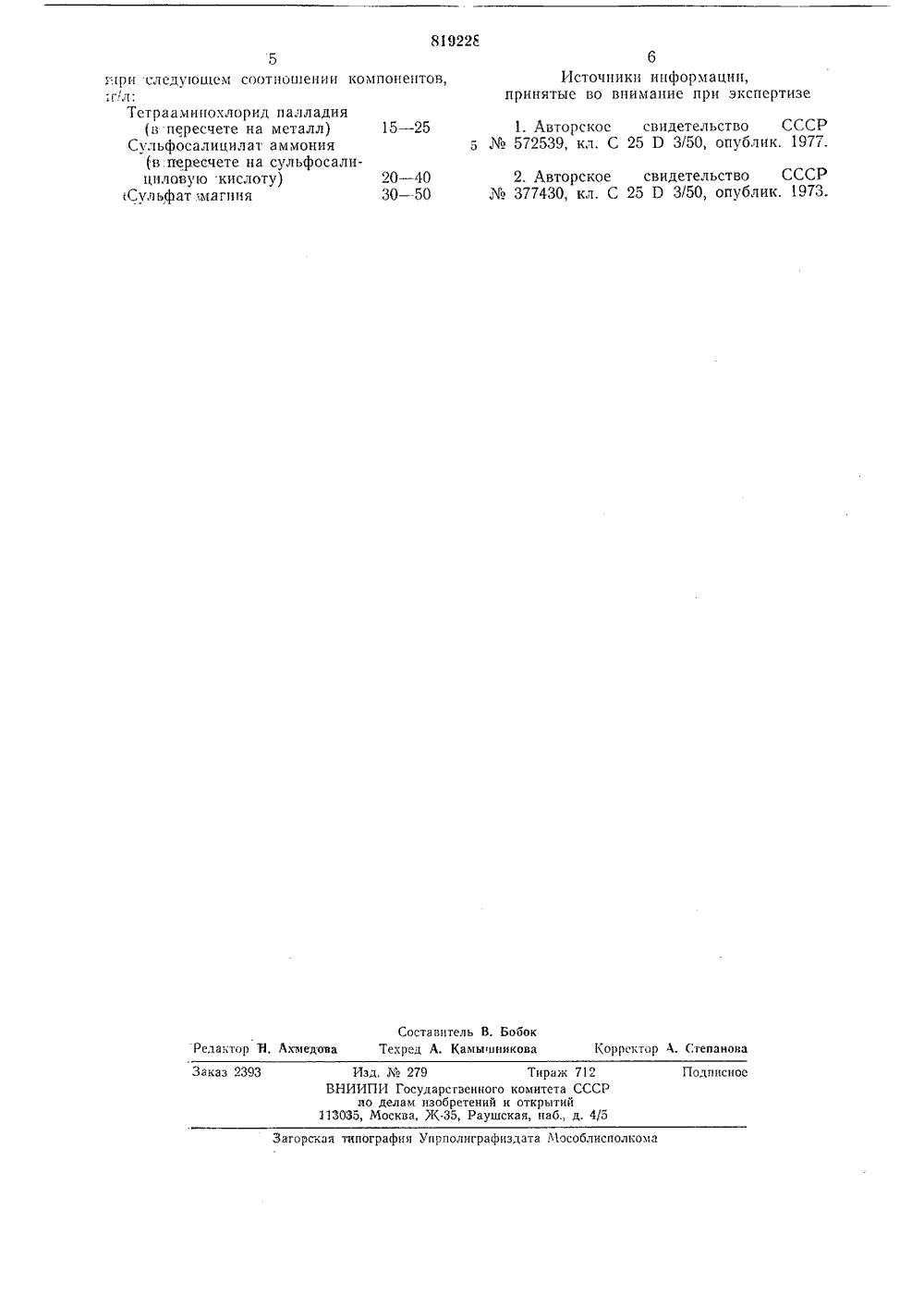

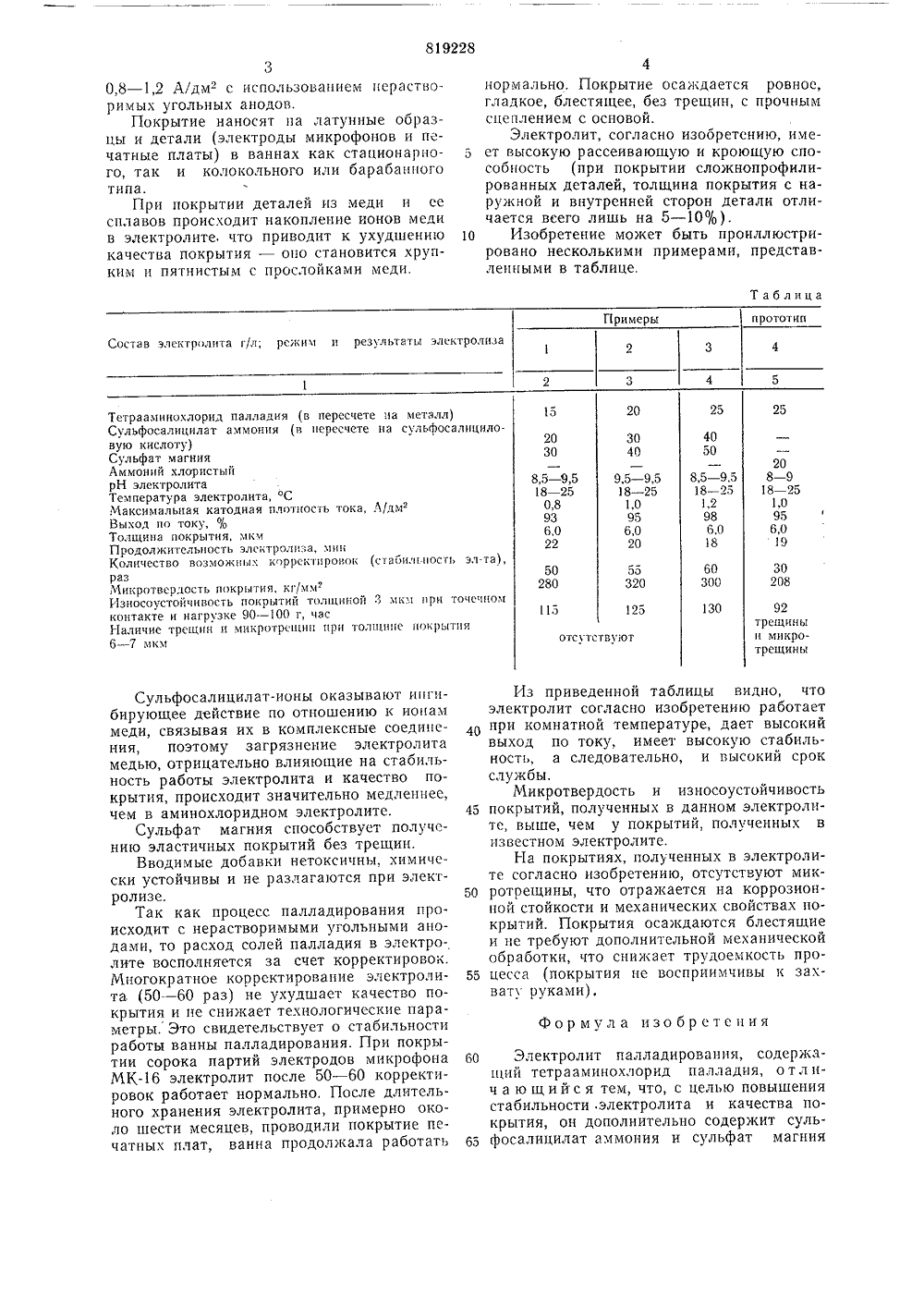

ОПИСАНИЕ ИЗОБРЕТЕН И Я Сацз Советских Сопкалнсткнеских РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнительное к авт, св Заявлено 04,09.78 (21) 266060222-0 КзС 25 035 соединением заявки Л сударстаенный коми СССР23) Приоритет ллетеиь Ле 13 Опубликовано 07,04.8 53) УДК 621,35745) Дата опубликования описания 07.04,81(54) ЭЛЕКТРОЛ ЛЛАДИ РОВАНИЯ гбраоотки что требует дополшггельной например крацеваиия,Целью изобретения являе ние стабильности электролит покрытия. Поставленная цель дост что электролит дополнитель сульфосалицилат аммония и ния при следующем соотноше 10 тов, г/л: Тетраамииохлорид паллади(в пересчете на сульфосал 15 Вую кислоту) Сульфат магния Электролит готовят след зом. Хлористый палладий в в 20 растворяют в нагретом 25%-ном растворе аммиака ном добавлении и перемеши зии, затем добавляют сульфо мония, предварительно п 25 нейтрализацией сульфосалиц ты аммиаком, после чего до фат магния, проверяют рН Процесс осаждения рек водить при рН = 8,5 - 9,5, к Зп пературе (18 - 25 С) и псте- ому тся новьцеа и качества лекигается тем но содержи сульфат маг ии компоиен ия,ноиполчие обау и щило 20 - 40 30 - 50 ющим обраЯя дия бо иде суспензии до 50 - 60 С при постепенвании суспенсалицилат амриготов ленный иловой кислобавляют сульэлектролита.омендуют проомцатной темотиости тока т недостаКроме тоторый не а синтезия электроцесса приектролита. ном электу руками,Изобретение относится к гальваногии, в частности к электролитическосаждению палладиевых покрытий на этрические контакты, печатные платы игие токонесущие детали, главным обрработающие на износ.Известен электролит палладировасодержащий хлористый палладий, секислый аммоний, моче вину, сахар и2,2-дипиридил 111.Из данного электролита осаждаюткрытия высокого качества. Однако налбольшого количества органических двок усложняют приготовление, работкорректирование электролита.Наиболее близким к изобретению яется известный электролит палладировасодержащий тетраамиохлорид паллхлористый аммоний, аммиак и аммиакариц ,"21. Одцако известный электроли точно эффективен (см. таблицу). го, наличие аммиакатборииа, ко выпускается промышленностью, руется в процессе приготовлени лита, приводит к усложнению про готовления и корректирования эл Покрытия, полученные в извест ролите, восприимчивы к захват819228 4нормально. Покрытие осаждается ровное, гладкое, блестящее, без трещин, с прочным сцеплением с основой.Электролит, согласно изобретению, имеет высокую рассеивающую и кроющую способность (при покрытии сложнопрофилированных деталей, толщина покрытия с наружной и внутренней сторон детали отличается всего лишь на 5 - 10%).Изобретение может быть проиллюстрировано несколькими примерами, представленными в таблице,10 Таблица Примеры прототип Состав электролита г/л; режим и резу,чьтаты электролиза 15 25 20 25 Тетрааминохлорид палладия (в пересчете па металл)Сульфосалицилат аммония (в пересчете на сульфосалнцило.вую кислоту)Сульфат магнияАммоннй хлористыйрН электролитаТемпература электролита, СМаксимальная катодная плотность тока, Л/дмВыход по току, %Толщина покрытия, мкмПродолкительность электролиза, минКоличество возможных кррсктпровок (с габильнос гь эл-та),разМикротвердость покрытия, кг/мм-Износоустойчивость покрытий толщиной 3 мкм при точечномконтакте и нагрузке 90 в 1 г, часНаличие трещин н микротрещин при толгцпнс покрытия6 - 7 мкм 40 50 20 30 8,5 - 9,518 - 250,8 93 6,0 22 30 40 208 - 918 - 251,0956,019 85 - 95 18 - 25 1,2 98 6,0 18 9,5 - 9,518 - 251,0956,020 50280 55 320 30208 60300 130 115 92трещинын микротрещины 125 отсутствуют Из приведенной таблицы видно, чтоэлектролит согласно изобретению работает 40 при комнатной температуре, дает высокийвыход по току, имеет высокую стабильность, а следовательно, и гысокий срок службы.Микротвердость и износоустойчивость 45 покрытий, полученных в данном электролите, выше, чем у покрытий, полученных в известном электролите.На покрытиях, полученных в электролите согласно изобретению, отсутствуют мик ротрещины, что отражается на коррозионной стойкости и механических свойствах покрытий. Покрытия осаждаются блестящие и не требуют дополнительной механической обработки, что снижает трудоемкость про цесса (покрытия не восприимчивы к захвату руками). 60 Электролит палладирования, содержащий тетрааминохлорид палладия, отлич а ю щ и й с я тем, что, с целью повышения стабильности .электролита и качества покрытия, он дополнительно содержит суль фосалицилат аммония и сульфат магния з0,8 - 1,2 Л/дм с использованием нерастворимых угольных анодов,Покрытие наносят на латунные образцы и детали (электроды микрофонов и печатные платы) в ваннах как стационарного, так и колокольного или барабанного типа.При покрытии деталей из меди и ее сплавов происходит накопление ионов меди в электролите, что приводит к ухудшению качества покрытия - оно становится хрупким и пятнистым с прослойками меди,Сульфосалицилат-ионы оказывают ингибирующее действие по отношению к ионам меди, связывая их в комплексные соединения, поэтому загрязнение электролита медью, отрицательно влияющие на стабильность работы электролита и качество покрытия, происходит значительно медленнее, чем в аминохлоридном электролите.Сульфат магния способствует получению эластичных покрытий без трещин.Вводимые добавки нетоксичны, химически устойчивы и не разлагаются при электролизе.Так как процесс палладирования происходит с нерастворимыми угольными анодами, то расход солей палладия в электролите восполняется за счет корректировок. Многократное корректирование электролита. (50 - 60 раз) не ухудшает качество покрытия и не снижает технологические параметры. Это свидетельствует о стабильности работы ванны палладирования. При покрытии сорока партий электродов микрофона МКэлектролит после 50 - 60 корректировок работает нормально, После длительного хранения электролита, примерно около шести месяцев, проводили покрытие печатных плат, ванна продолжала работать Фор мул а изобретения81922 с Составитель В. БобокТекред А. Камыиникова Редактор Н. Ахмедова Корректор А, Степанова Заказ 2393 Изд.279 Тираж 712 ВНИИПИ Государсгвенного комитета СССР по делам изобретений и открытий113035, Москва, М(-35, Раушская, наб., д, 4/5 Подписное Заторская типография Упрполиграфиздата Мособлисполкома(в пересчете на металл) 15 - 25Сульфосалицилат аммонияв пересчете на сульфосалицнловую кислоту) 20 - 40Сульфат магния 30 - 50 6 Источники информации,принятые во внимание при экспертизе
