Растопочный сепаратор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 936666
Автор: Сивцов
Формула
Растопочный сепаратор, содержащий цилиндрический вертикальный корпус, размещенное в верхней части корпуса соосное последнему впускное отверстие для пароводяной смеси, патрубок отвода воды, установленный в нижней части корпуса соосный корпусу патрубок отвода пара, снабженный воронкообразным входным участком, размещенный в корпусе лопаточный завихритель, отличающийся тем, что, с целью повышения надежности, сепаратор снабжен размещенным в корпусе патрубком с заглушкой на нижнем торце, сообщенным с впускным отверстием, имеющим прямоугольные окна и тангенциально установленные к последним пластины, а лопаточный завихритель прикреплен к патрубку и размещен под окнами.
Описание
Известен растопочный сепаратор, содержащий цилиндрический вертикальный корпус, размещенное в верхней части корпуса соосное последнему впускное отверстие для пароводяной смеси, патрубок отвода воды, установленный в нижней части корпуса, соосный корпусу патрубок отвода пара, снабженный воронкообразным входным участком, размещенный в корпусе лопаточный завихритель [1]
Основным недостатком известного сепаратора является невысокая надежность из-за усталостных разрушений вследствие неравномерности температурных и динамических нагрузок крепежных и установочных элементов завихрителя.
Целью данного изобретения является повышение надежности.
Указанная цель достигается тем, что сепаратор снабжен размещенным в корпусе патрубком с заглушкой на нижнем торце, сообщенным с впускным отверстием, имеющим прямоугольные окна и тангенциально установленные к последним пластины, а лопаточный завихритель прикреплен к патрубку и размещен под окнами.

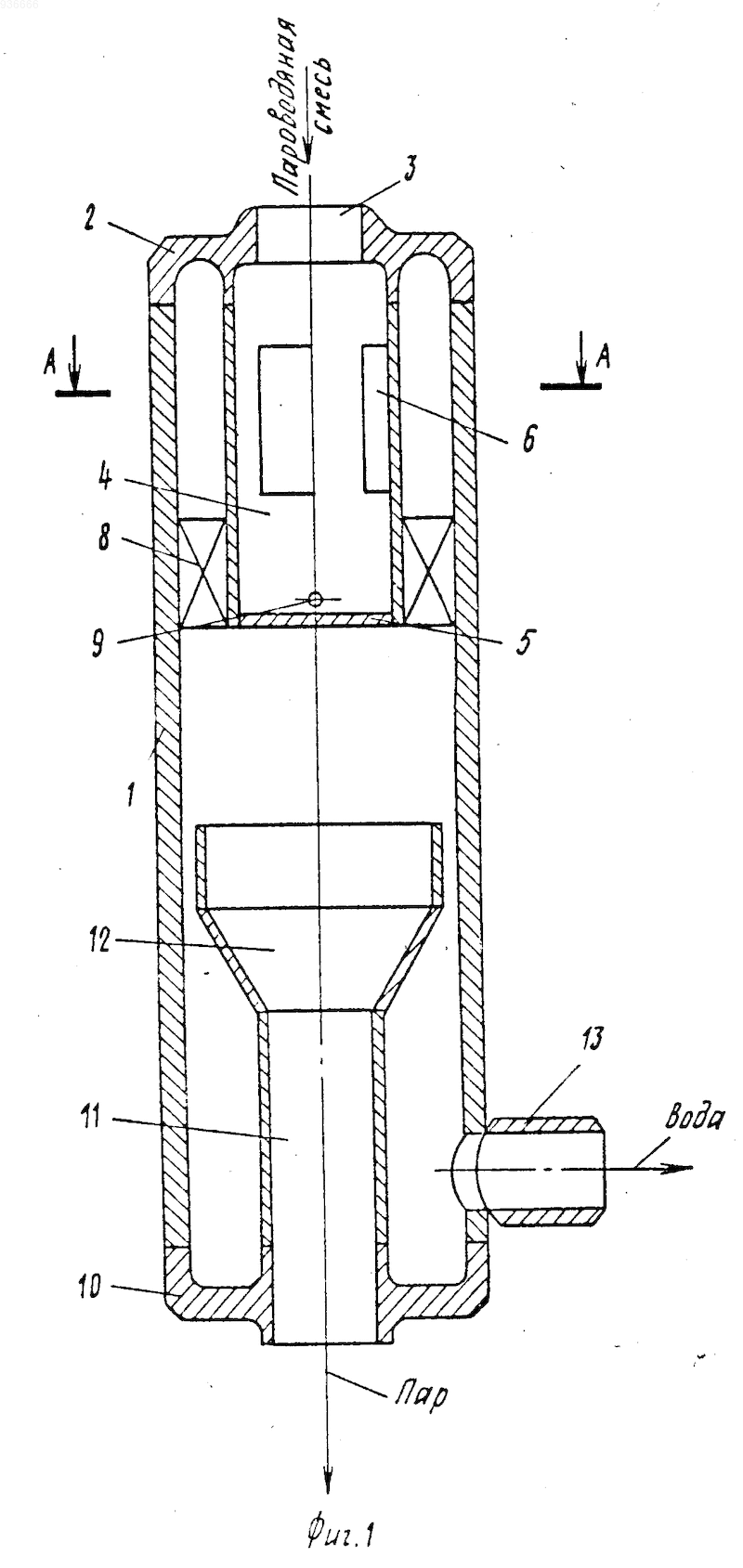

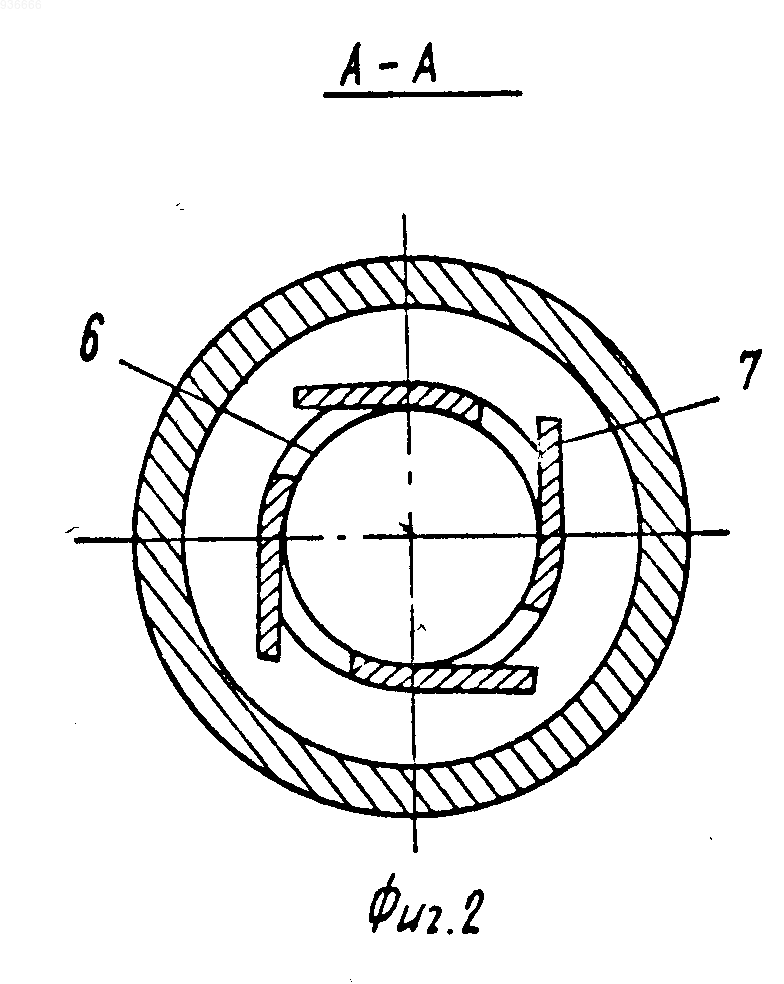

На фиг. 1 представлен общий вид сепаратора; на фиг. 2 поперечный разрез.
Растопочный сепаратор содержит цилиндрический вертикальный корпус, размещенное в верхней части 2 корпуса 1 соосное последнему впускное отверстие 3 для пароводяной смеси. В корпусе 1 размещен патрубок 4 с заглушкой 5 на нижнем торце. Патрубок 4 сообщен с впускным отверстием 3. На боковой поверхности патрубка 4 выполнены прямоугольные окна 6. Тангенциально к окнам 6 установлены пластины 7. В корпусе 1 размещен лопаточный завихритель 8, прикрепленный к патрубку 4 и расположенный под окнами 6. В стенке патрубка 4 около заглушки 5 выполнено отверстие 9. В нижней части 10 корпуса 1 установлен соосный корпусу 1 патрубок 11, снабженный воронкообразным входным участком 12. Патрубок 13 предназначен для отвода отделенной воды.
Пароводяная смесь подводится в корпус 1 через отверстие 3, далее поступает, приобретя предварительную закрутку с помощью пластин 7, через окна 6 в лопаточный завихритель 8. Отделенная в завихрителе 8 вода по стенкам корпуса 1 стекает в нижнюю часть корпуса 1 и отводится через патрубок 13. Отсепарированный пар через патрубок 11 отводится потребителю.
Во время останова парогенератора вода сливается из отверстия 9 патрубка 4 между лопатками завихрителя 8 в нижнюю часть 10 корпуса 1.
Снабжение сепаратора размещенным в корпусе патрубком с заглушкой на нижнем торце, сообщенным с впускным отверстием, имеющим прямоугольные окна и тангенциально установленные к последним пластины, прикрепление лопаточного завихрителя к патрубку и размещение его под окнами позволяют повысить надежность сепаратора путем обеспечения равномерного прогрева внутренних и наружных стенок патрубка, подвода пароводяной смеси и прикрепленного к нему завихрителя, что снижает термические напряжения в местах соединения завихрителя и патрубка.
Растопочный сепаратор, содержащий цилиндрический вертикальный корпус, размещенное в верхней части корпуса соосное последнему впускное отверстие для пароводяной смеси, патрубок отвода воды, установленный в нижней части корпуса соосный корпусу патрубок отвода пара, снабженный воронкообразным входным участком, размещенный в корпусе лопаточный завихритель, отличающийся тем, что, с целью повышения надежности, сепаратор снабжен размещенным в корпусе патрубком с заглушкой на нижнем торце, сообщенным с впускным отверстием, имеющим прямоугольные окна и тангенциально установленные к последним пластины, а лопаточный завихритель прикреплен к патрубку и размещен под окнами.
Рисунки
Заявка
2791213/06, 09.07.1979
Производственное объединение "Красный Котельщик"
Сивцов А. И
МПК / Метки
МПК: F22B 37/32
Метки: растопочный, сепаратор
Опубликовано: 10.12.1996
