Устройство для оценки достоверностиприема сигналов

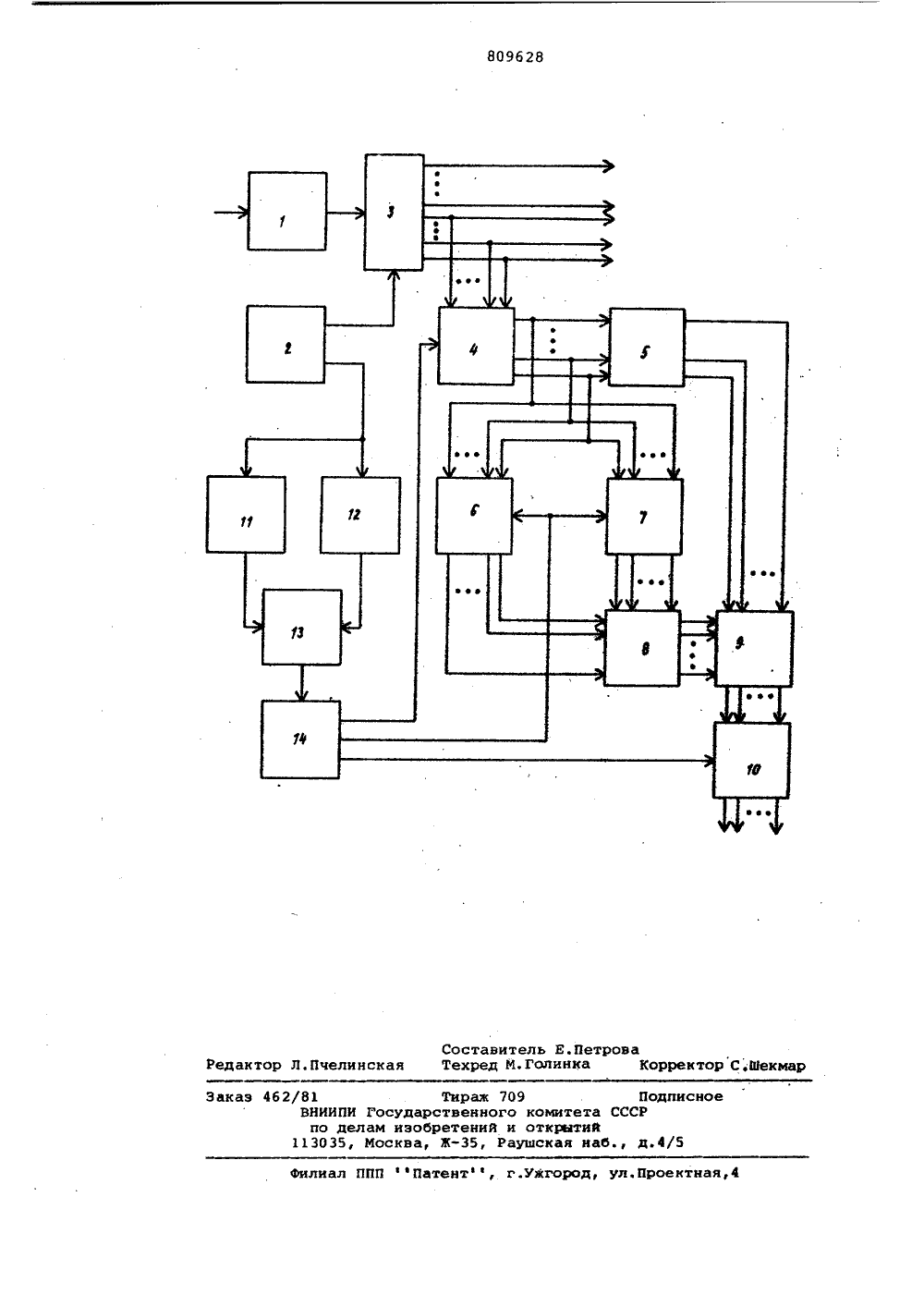

Союз СоветскикСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СЕ ИЗЛЬСВУт 61) Дополнительное к авт, свмд-ву р 576673с присоединением заявки йо Н 04 Ь 11/08 Государственный комитет СССР по деяам изобретений и открытий(53) УДК 621. 391. 833 б (088 8) Дата опубликования описания 2802 ф 1 аявитель 54) устройство Для оценки достовеРности ПРИЕМА СИГНАЛОВп Изобретение относится к связи,может использоваться в системахпередачи цифровой информации.По основному авт.св.9576673 известно устройство для оценки достоверности приема сигналов, содержащеечастотный детектор, синхронизатор,аналого-цифровой преобразователь,блок формирования модулей отклонений,деаяфратор отклонений, измерительуровней флюктуаций, измеритель математического ожидания отклонений, корректор, двухкоординатный дешифратор,преобразователь номера шины в коди соответствующие связи 1). 15Однако известное устройство имеетсравнительно невысокое быстродействие.Цель изобретейия - повышение быстродействия устройства,поставленная цель достигается тем, 20что в устройство введены анализаторналичия тактовой синхронизации, анализатор наличия кадровой синхронизации н последовательно соединейнаеэлемент ИЛИ и формнроватедв сигналовуправления, выходы которого подключены к дополнительным входам блокаформирования сигналов модулей отклонений, измерителя уровня Флюктуаций,измерителя математического ожидания 30 отклонений и преобразователя номера шины- вкод, при этом дополнительный выход синхронизатора соединен со входаья анализаторов наличия тактовой и кадровой синхронизации, выходы ко-торых подключены ко входам элемента ИЛИ.На чертеже приведена структурная электрическая схема предлагаемого устройства.Устройство для оценки достовернос" ти приема сигналов содержит частотный детектор 1, синхронизатор 2, аналого-цифровой преобразователь (АЦП) 3, блок 4 формирования сигналов модулей отклонений, дешифратор 5 отклонений, измеритель 6 уровня флюктуаций, измеритель 7 математического ожидания отклонений, корректор 8, двухкоординатный дешифратор 9, преобразователь 10 номера шины в код, анализатор 11 наличия тактовой синхронизации, анализатор 12 наличия кадровой синхро" низации, элемент ИЛИ 13,и Форвероваталь 14 сигналов управления.Устройство работает следующим образом.Амплитуды видеоимпульсов, постуающих с выхода частотного детектора 1, преобразуются с помощью АЦП 3 вцифровую форму, Младшие разряды результата преобразования отдельногосимвола, характеризующие отклонениеего амплитуды от номинального уровняпозиции, поступают на входы блока 4,выходные сигйалы которого в виде параллельных кодов служат исходными длядешифратора 5 и измерителей 6 и 7. Измеритель 6 формирует величину, характеризующую текущее рассеяние принимаемых реализаций, и представляет ее в10виде соответствующего номера выхода, на котором появляется импульс,проходящий далее на один из сигнальных входов корректора 8. Последнийкорректирует результаты измеренияуровня флюктуаций в зависимости откода математического ожидания отклонений, поступающего на его управляющие входы с измерителя 7. Сигналыс дешифратора 5 и корректора 8 в виде импульсов с их определенных выхо- Одов поступают на двухкоординатный дешифратор 9, Формирующий сигнал очередной оценки на одной из выходныхшин. Преобразователь 10 преобразуетоценки достоверности в двоичные числа, придавая им тем самым содержательность в абсолютной шкале достоверностей,Синхронная работа устройства идругих узлов приемной станции (начертеже не показаны) обеспечиваетсясинхросигналами с синхронизатора 2.С дополнительного выхода синхронизатора 2 поток синхроимпульсов, выделенных при принятии сигнала, доступа- Зет на входы анализаторов 11 и 12. Последние, анализируя этот поток, выделяют в нем по какому-либо критериюинтервалы, в которых тактовые иликадровые синхросигналы непригодныдля дальнейшего использования. На 4 Овыходах анализаторов 11 и 12 формируются импульсы с длительностью, оп-ределяемой интервалами прерыванийтактовой и кадровой синхронизацийсоответственно. Эти импульсы объединяются в элементе ИЛИ 13 и поступаютна вход Формирователя 14. Последнийпо каждому входному импульсу вырабатывает ряд сигналов управления, которые блокируют блок 4 на время существования входного импульса, препятствуя тем самым прохождению кодовАЦП 3, обнуляют измерители 6 и 7,приводя их в исходные состояния и,поступая на преобразователь 10, вызывают выработку им низшей оценкидостоверности или специального признака недостоверности.При восстановлении синхронизацииуправляющие сигналы пропадают, и устройство для оценки достоверности переходит в режим нормального функционирования.Предлагаемое устройство повышаетэксплуатационные характеристики приемной станции системы связи и экономичность обработки принимаемой информации,Формула изобретенияУстройство для оценки достоверности приема сигналов по основному Гавт, св, У 576673, о т л и ч а ю - щ е е с я тем, что, с целью повышения быстродействия устройства, в него введены анализатор наличия тактовой синхронизации, анализатор наличия кадровой синхронизации и последовательно соединенные элемент ИЛИ и формирователь сигналов управления, выходы которого подключены к дополнительным входам блока формирования сигналов модулей отключений, измерителя уровня Флюктуаций, измерителя математического ожидания отклонений и преобразователя номера шины в код, при этом дополнительный .выход синхронизатора соединен со входами анализаторов наличия тактовой и кадровой синхронизации, выходы которых подключены ко входам элемента ИЛИ.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 576673, кл. Н 04 Ь 11/08, 1976809628 Составитель Е.Петроваактор Л.Пчелинская Техред И.Голинка Корректор С,Ше исно ВПатен ул,Проектная,4 лиал акаэ 462/81 Тирах 709ВИИИПИ Государственного комипо делам иэобретений и отк113035, Москва, Ж, Раушск Подета СССРтийиаб., д.
