Устройство для приема сигналов с групповой синхронизацией методом вращающейся фазы

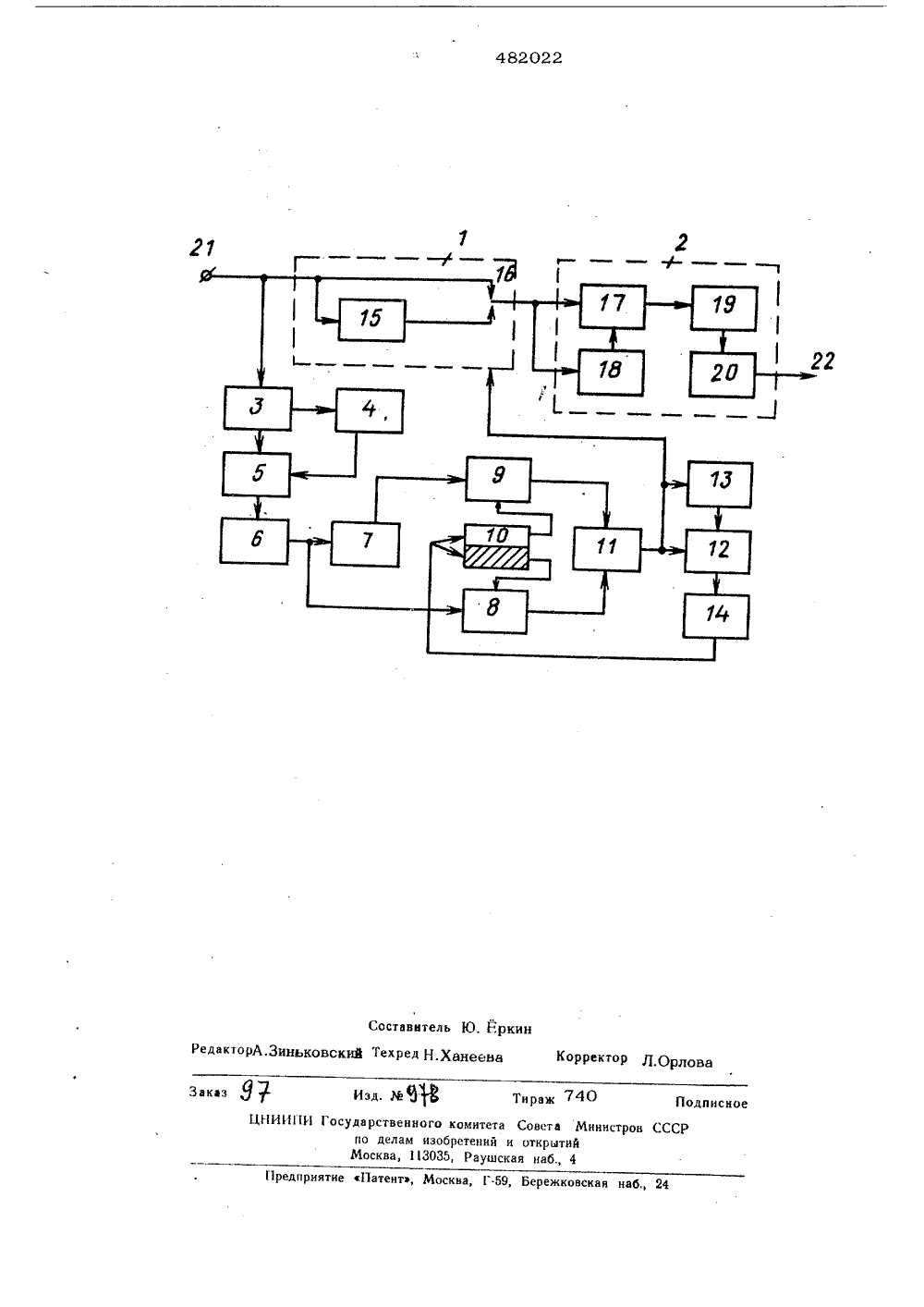

Союз Советских Социалистических Республиксоединением за иГосударстоенный комитет Сонета Инннстрао СССР оо делан изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ПРИЕМА СИГНАЛОС ГРУППОВОЙ СИНХРОНИЗАЦИЕЙМЕТОДОМ ВРАЩАЮЩЕЙСЯ ФАЗЫ ченных ключеи, управляемых триггером, к входам ключей подключен выход формирователя группового синхросигнала непосредственно и через инвертор соответственно, а выходы ключей через элемент ИЛИ подключены к управляюшему входу додетекторного фазопреобраэователя, а также к элементу И,:непосредственно и через линию задержки, выход элемента И через формирователь соединен со счетным входом триггера.На чертеже приведена структурная электрическая схема устройства. Устройство для приема сиги новой синхронизацией методом ся фазы содержит додетекторнь разователь 1, информационный тектируюший тракт 2 и тракт ния и формирования сигнала гр ронизации, включающий в себя Э несущей частоты сигнала на рователь опорного напряжения зационный фазовый детектор 5, тель группового синхросигнала 7. ов с гр характери- групповой О еж рмирователя группооИзобретение относится к связи и может быть использовано в устройствах групповой синхронизации систем передачи данных.Известно устройство для приема сигналов с групповой синхронизацией методом вреешающейся фазы, содержашее додетекторный фазопреобразователь, информационный приемнодетектируюший тракт и тракт для выделения формирования сигнала групповой синхронизации с умножителем частоты на два, формирователем опорного напряжения, синхронизационным фазовым детектором и формирователем группового синхросигнала, подключенным к управляющему входу додетекторного фазопреобразователя,Однако известное устройство зуется недостаточным качеством синхронизации,Целью изобретения является повышение качества групповой синхронизации. 2Для этого между выходом формирователя групповогО синхросигнала и управляющим входом додетекторного фазопреобраэователя включена цепь для устранения обратной работы, состояшая из двух параллельно вклю врашаюшей й фазопреоб- приемно-дедля выделеупповой синхумножитель два, форми, синхрони- формирова 6, инверторго синхросигнала 6 и управляющим входом додетекторного фазопреобразователя 1 вклю-, чена цейь устранения обратной работы,. со-, стоящая из параллельнб включенных ключей8,9, управляемых триггером 10. Выход фор-.- и мирователя группового синхросигнала 6 подключен к входу ключа 8 непосредственно, а к входу ключа 9 - через инвертор 7. Выходы ключей 8 и 9 через элемент ИЛИ подключены к управляющему входу додетек-, 10 торного фазопреобразователя 1 и к входу элемента И 12 непосредственно, а через линию задержки 13, элемент И 12 - к входу формирователя 14, выход которого соединен со счетным входом триггера 15 10.Устройство для приема сигналов с групповой синхронизацией методом вращающейся фазы работает следующим образом,В информационный приемно-детектирую щий тракт 2 принимаемый сигнал поступает с выхода додетекторного фазопреобразователя 1, который при помощи фазовращателя 15 и ключа 16 поворачивает фазы определенных посылок на постоянный фазовый угол перед детектированием опорного напряжения, Информационный приемнодетектирующий тракт 2 представляет собой приемник фазоманипулированных сиг,налов, состоящий из информационного фа- ф зового детектора 17, формирователя 18 регенеретора 19 и элемента 20, устраняющего неопределенность, Сигнал подается на вход 21. Для выделения синхронизируещего сигнала группового фазиро вания принимаемый сигнал с входа 21 поступает на входы обоих трактов. На выходе умножителя 3 получаются колебания, в которых информационная фазовая манипуляция оказывается снятой. Остаетося лишь манипуляция на 180 импульсами групповой синхронизации, Из этих колебаний при помощи формирования опорного напряжения формируется опорное напряжение, 45Процетектированный детектором 5 сигнал поступает в формирователь 6, с которого подается на инвертор 7, С формирователя 6 и инвертора 7 прямой и обратный сигналы подаются на электронные ключи 8 и 9, с которых сигнал поступает на элемент ИЛИ 11 и далее на управ,ляющий вход додетекторного фазопреобра, зователя 1. В случае возникновения обратной работы с элемента И 12 черезформирователь 14 отрицательные импульсыпоступают на счетный вход триггера 10,перебрасывая его в противоположное состояние и тем самым запирая один из ключей/8, 9, что позволяет однозначно формировать синхросигнал.Таким образом, сигнал групповой синхронизации помимо дополнительной функцииуправления додетекторным фазопреобразователем 1 используется в приемном устройстге по своему прямому назначению для групповой синхронизации приема сообщений, атакже для получения сигналов тактовой синхронизации, используемых при регенерациипродетектированного сигнала.Выходные сигналы снимаются с выхода22,Предмет изобретения,Устройство для приема сигналов с групповой синхронизацией методом вращающейся фазы, содержащее додетекторный фазопреобразователь, информационный приемно-детектирующий тракт и тракт для выделения и формирования сигнала групповой синхронизации с умножителем частоты на два, формирователем опорного напряжения, синхронизационным фазовым детектором и формирователем группового синхросигнала, подключенным к управляющему входу додетекторного фазопреобразователя, о т л и ч а ю щ е ес я тем, что, с целью повышения качества групповой синхронизации, между выходом формирователя группового синхросигнала и управляющим входом додетекторного фазоуреобраЬователя включена цепь для устранения обратной работы, состоящая из двух параллельно включенных ключей, управляемых триггером, к входам ключей подключен выход формирователя группового синхросигнала непосредственно и через инвертор соот-ветственно, а выходы ключей через элемент ИЛИ подключены к управляющему входу додетекторного фазопреобразователя, а также к элементу И непосредственно и через линию задержки, выход элемента И через формирователь соединен со счетным входом триггера,Тираж 740 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 13035, Раушская иаб 4 Гредпрнятие сПатент, Москва, Г.59, Бережковская наб 24 Заказ 9изд, ИЯВ
